Описание товара
PIC макетная плата PIC16F877A PIC16F877A-I/P 8-битный RISC PIC макетная плата микроконтроллера + 11 модулей аксессуаров
Макетная плата PIC предназначена для серии PIC16F, имеет MCU PIC16F877A и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
Open16F877A-это макетная плата PIC, которая оснащена устройством PIC16F877A в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.
Что на борту
- PIC16F877A-I/П:Высокая производительность PIC MCU, который характеристики:
- Ядро:PIC 8-bit RISC
- Рабочая частота:Макс 20 МГц
- Рабочее напряжение:2-5,5 В
- Упаковка:DIP40
- I/Os:33
- Воспоминания:14кб вспышка, 368B RAM, 256B EEPROM
- Коммуникационные интерфейсы:1 x MSSP (SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
- Отладка/программирование:Интерфейс ICSP
- AMS1117-3.3:3,3 В регулятор напряжения
- Выключатель питания
- Индикатор питания
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
- Джойстик:Пять позиций
- Кнопка сброса
- Зуммер
- Инфракрасный приемник
- 4 м кристаллический осциллятор
- 16 I/Os интерфейс | 8-битный AD интерфейс
- Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д.
- Также 8-битный интерфейс AD используется для тестирования рекламы
- 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
- Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
- I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
- 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Интерфейс UART:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
- PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
- Графический многоцветный ЖК-интерфейс:Для подключения 2,2-дюймового многоцветного сенсорного ЖК-экрана, который использует управление SPI
- Персональный ЖК-интерфейс:Для подключения ЖК-дисплея типа LCD1602 (Синяя подсветка 3,3 В)
- 5 V DC jack
- Изготовленная на заказ кристаллическая розетка
- VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- Интерфейс ICSP:Для отладки/программирования
- Перемычка светодиодов
- Перемычка для ключей пользователя
- Перемычка для джойстика
- Джемпер PS/2
- Перемычка с 1 проводом
- Перемычка зуммера
- ИК-джемпер
- Джемпер VCC
- Джемпер с кристаллами
- Выдвижной джемпер RA4
Для перемычки 26-32:
- Короткая перемычка для подключения к I/Os, используемая в коде примера;
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки.
Фотографии

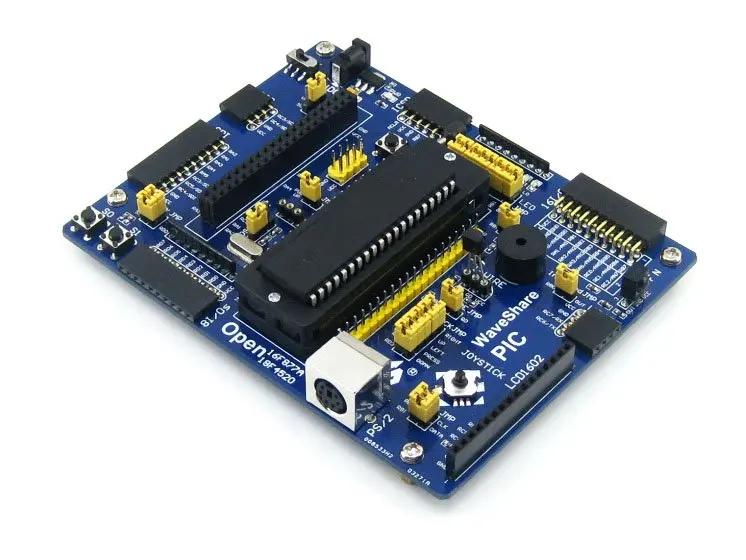

Open16F877A макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ЖК-дисплею
Подключение к PICkit3

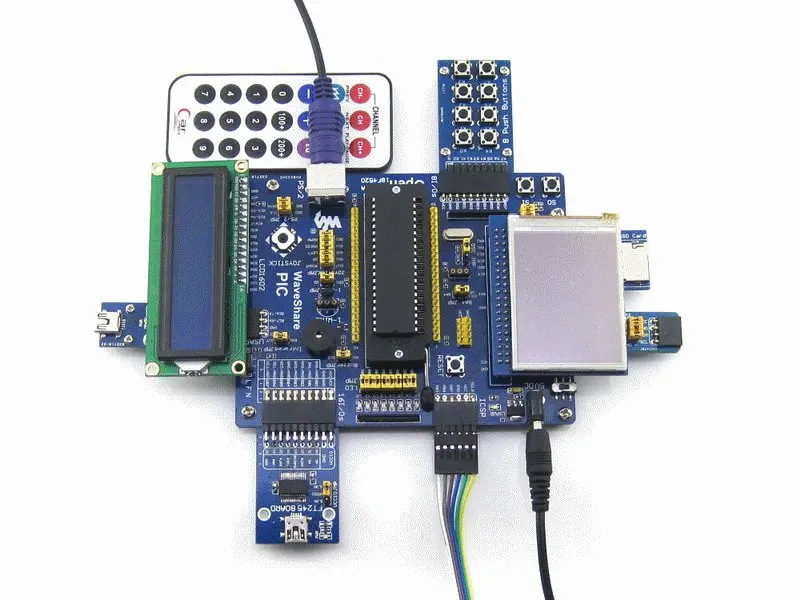

Подключение к различным периферийным устройствам

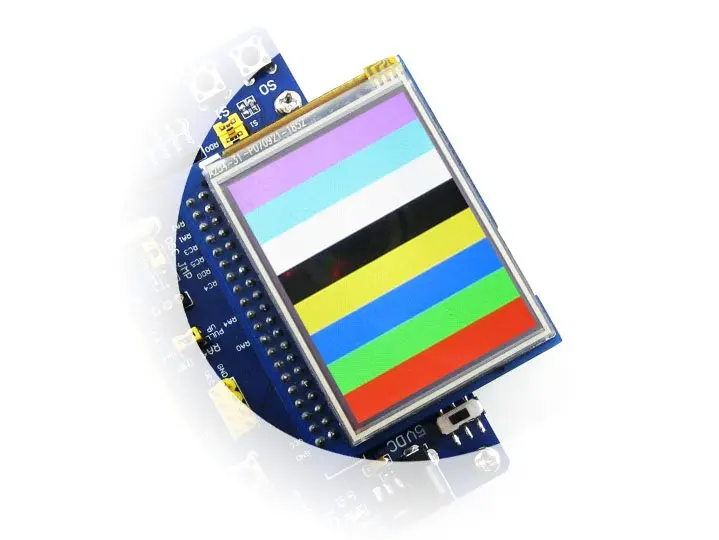

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к плате RS232 через UART
Подключение к USB UART Board через UART

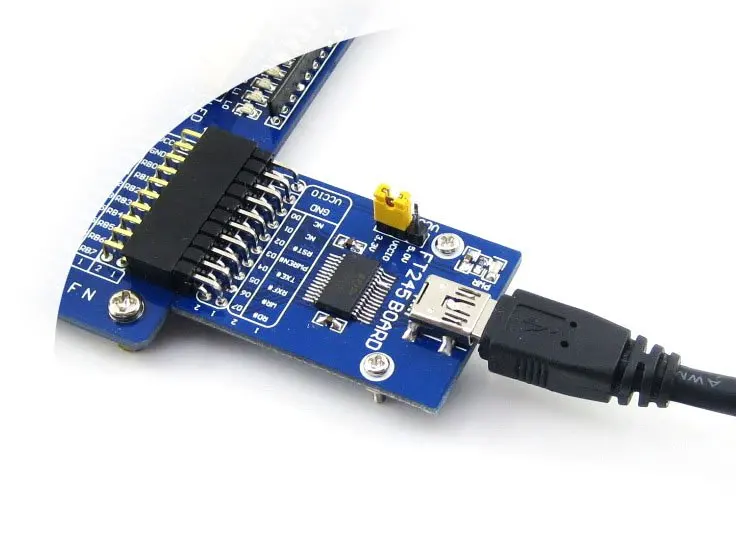

Подключение к USB плата FIFO через интерфейс I/Os 16

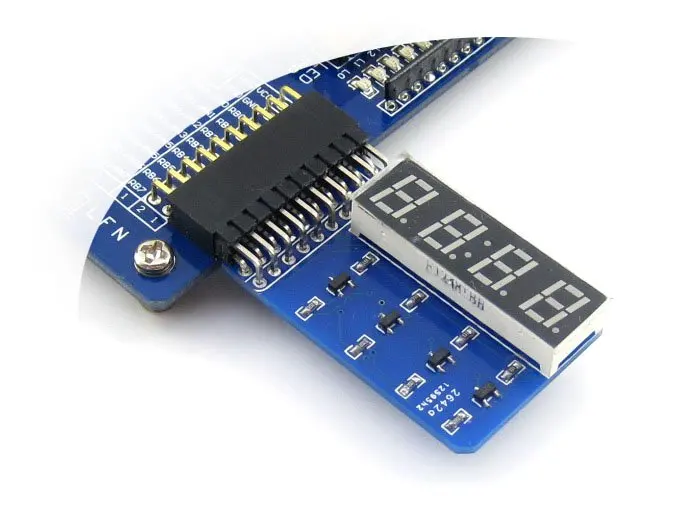

Подключение к 8-SEG LED через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плате EEPROM через I2C
Подключение к плате RTC через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: Open16F877A не интегрирует функцию отладки, требуется отладчик.
Интерфейс ICSP
На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP
Ресурсы для развития
- Сопутствующее программное обеспечение (MPLAB и т. Д.)
- Демонстрационный код (примеры в C)
- Схема (PDF)
- Документы по разработке изображений (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/Open16F877A
В комплект входит
"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.
Стандартная упаковка
- Open16F877A макетная плата x 1
- PIC16F877A x 1
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
5

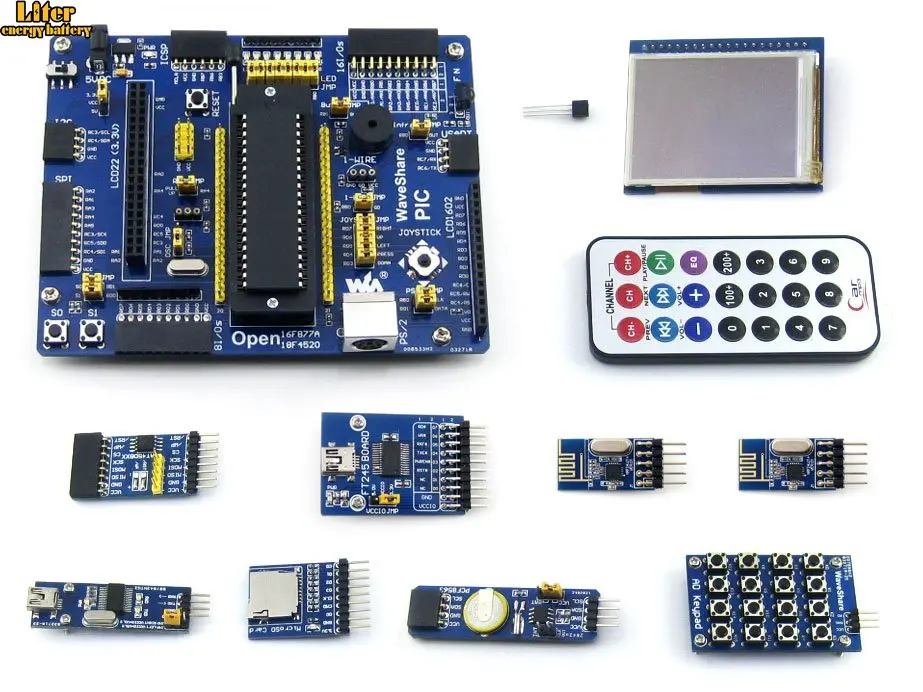

Комплект аксессуаров для досок
- Usb-разъем типа A для мини-кабеля типа B x 1
- PL2303 USB UART Board (mini) x 1
- 2,2 дюймов 320x240 сенсорный ЖК (A) x 1
- AD клавиатура (для тестирования встроенного ADC) x 1
- FT245 USB плата FIFO (mini) (16 I/Os) x 1
- AT45DBXX DataFlash Board (SPI) x 1
- PCF8563 RTC плата (I2C) x 1
- Плата для хранения Micro SD (SDIO/SPI) x 1
- NRF24L01 RF плата (B) (SPI) 2 шт. x 1
- DS18B20 (один провод) x 1
- Инфракрасный пульт дистанционного управления (IR) x 1
2
3
4
5
6
7
8
9
10
11
