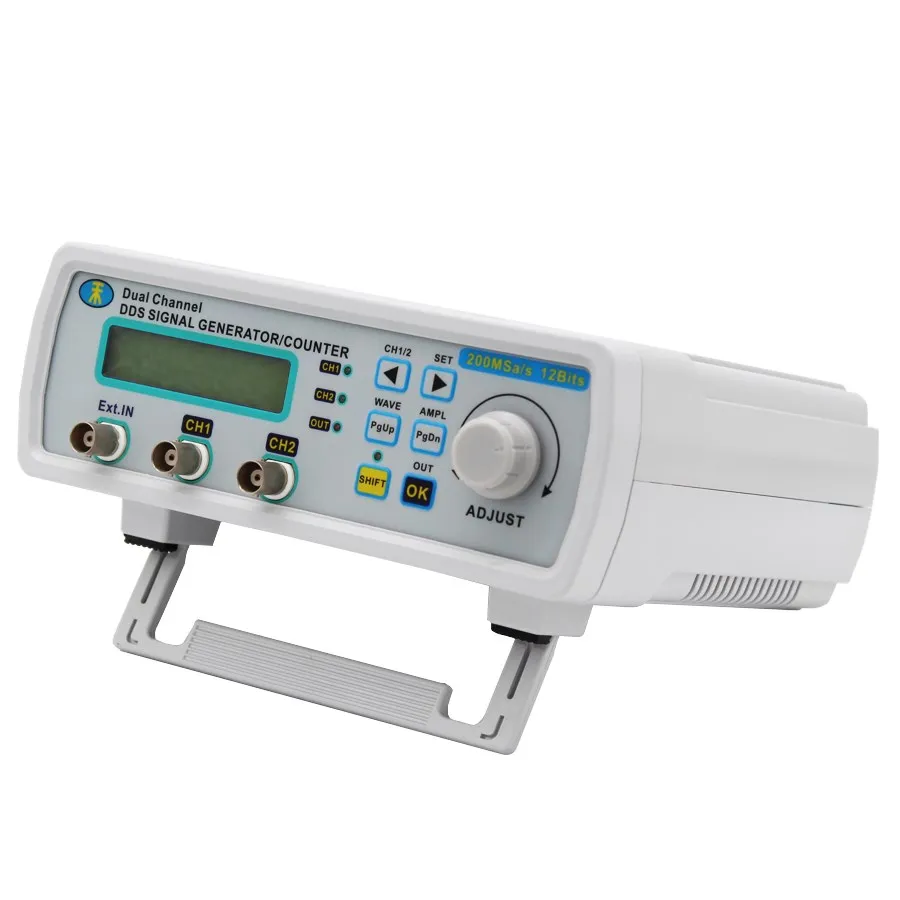

Двухканальный цифровой генератор сигналов MHS5200A 25 МГц частоты DDS произвольной

Двухканальный цифровой генератор сигналов MHS5200A 25 МГц частоты DDS произвольной

Особенности:

• Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
• CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
• Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.
• С функцией импульсного импульса, позволяет устройству на любой выход 1 ~ 1048575 произвольных импульсных поездов.
• Функции измерения: 60 МГц измеритель частоты и функция счетчика.
• Амплитудный диапазон сигнала 5mVpp- 20Vpp, диапазон смещения постоянного тока от-120% до + 120%, разрешение 1%.
• Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
• Генератор сигналов шириной до 12 бит, выходной сигнал более деликатный, искажение формы волны низкое.
• С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
• После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
• Высокая частота Точность и разрешение: точность частоты до 10 ^(-6), общая диапазон частот разрешение 0,01 Гц.
• Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
• Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.
• Особенности хранения: можно хранить 16 групп параметров, установленных пользователем.

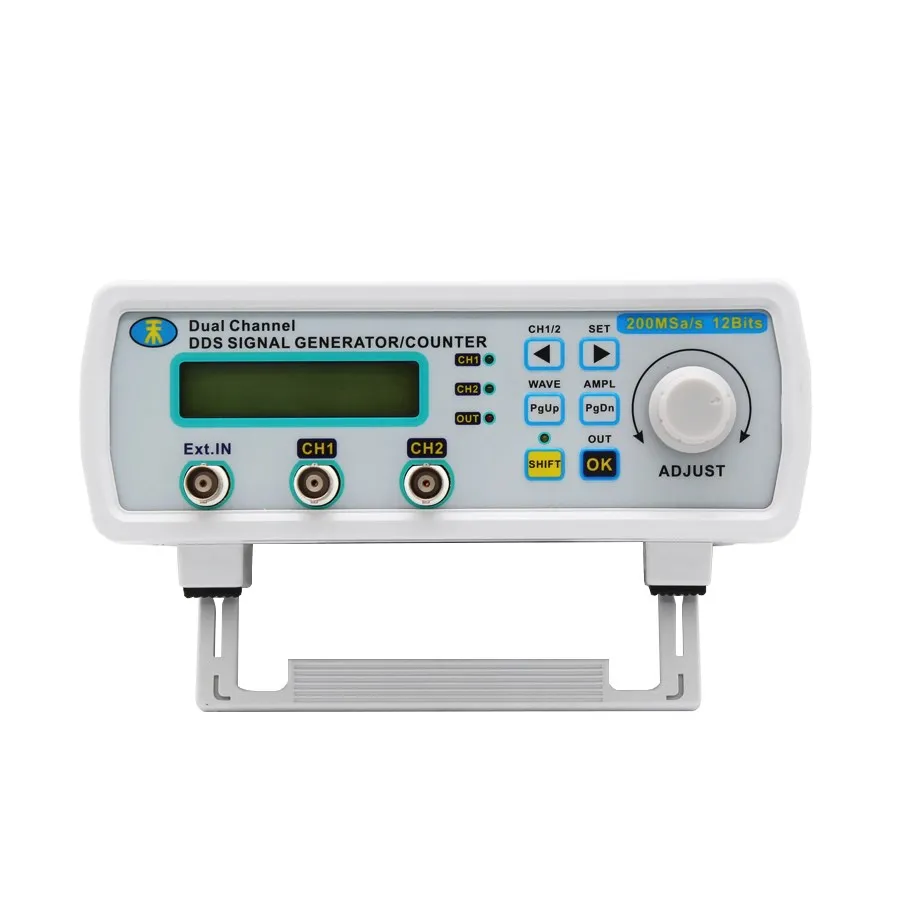

• Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.
• Входная Защита от перенапряжения: DC5V источник питания, вставьте более 5 В напряжение не повредит машину
• Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания нагрузки
• Ключевые особенности


• Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, КМОП цифровая сигнальная волна и произвольная форма волны
• Длина волны: 2048 точек
• Частота дискретизации: 200MSa/s
• Разрешение амплитуды формы волны: 12 бит
• Минимальное разрешение частоты: 10 МГц
• Ошибка частоты: +/-5*10 ^(-6)
• Стабильность частоты: +/-1*10 ^(-6)
• Амплитудный диапазон (от пика до пика) : 5mVp-p ~ 20Vp-p
• Выходное сопротивление: 50 Ом (+/-10%)
• Амплитудное Разрешение: 1mVp-p (-20дБ затухание), 10mVp-p (без затухания)
• Диапазон смещения: -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала)
• Разрешение смещения: 1%
• Диапазон фаз: 0 ~ 359 °
• Разрешение фазы: 1 °
• Выходная Модуляция: Частотная развертка

Синусоидальная волна

• Гармоническая система: 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц)
• Искажение: <0.8%(20 Гц ~ 20 кГц)

Квадратная волна

• Время подъема: ≤ 20 нс

• Превышение: ≤ 10%

• Диапазон регулировки рабочего цикла: 0% ~ 99.9%

TTL

• Время подъема: ≤ 20 нс
• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1V ~ 10V

Произвольная форма волны

• Количество: 16
• Глубина памяти/Группа: 1 Кб/16

Сканирование

• Режим сканирования: Линейная развертка, бревенчатая развертка
• Время сканирования: 1s-999s
• Диапазон сканирования определяется настройкой параметров развертки

Внешние измерения

• Диапазон измерения частоты
• Время ворот = 10S 0,1Hz - 60MHz
• Время ворот = 1S 1 Гц-60 МГц
• Ворота времени = 0,1 S 10 Гц-60 МГц
• Ворота времени = 0,01 S 100 Гц-60 МГц
• Диапазон входного напряжения: 2Vp-p ~ 20Vp-p
• Диапазон подсчета 0 ~ 4294967295
• Подсчет вручную
• Измерение ширины положительного и отрицательного импульса 10 нс, максимальное измерение 10s
• Разрешение 20ns, максимальное измерение 20s
• Измерение рабочего цикла 0.1% разрешением, диапазон измерений от 0.1% ~ 99,9
• Выбор источника 1. Ext. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал)
• Количество памяти 10
• Расположение M0 ~ M9

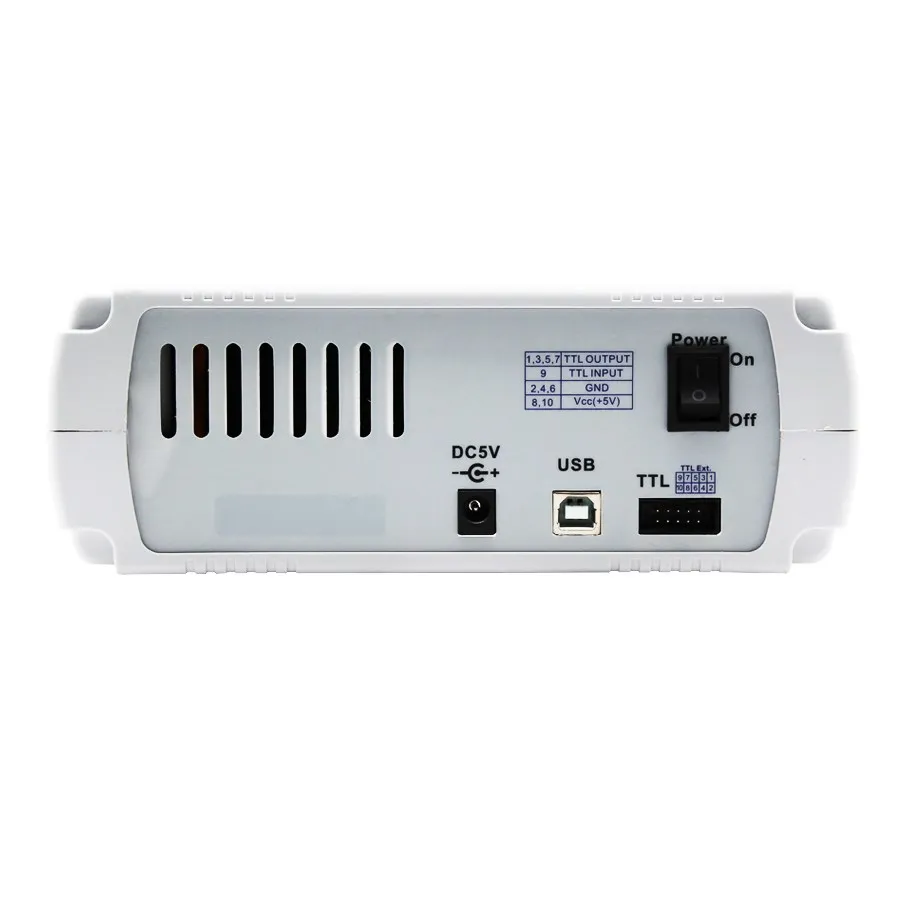

• Режим интерфейса с помощью USB к последовательному интерфейсу
• Скорость связи 57600bps
• Протокол с использованием командной строки, соглашение
• Источник питания DC MHS5200A DC 5V источник питания

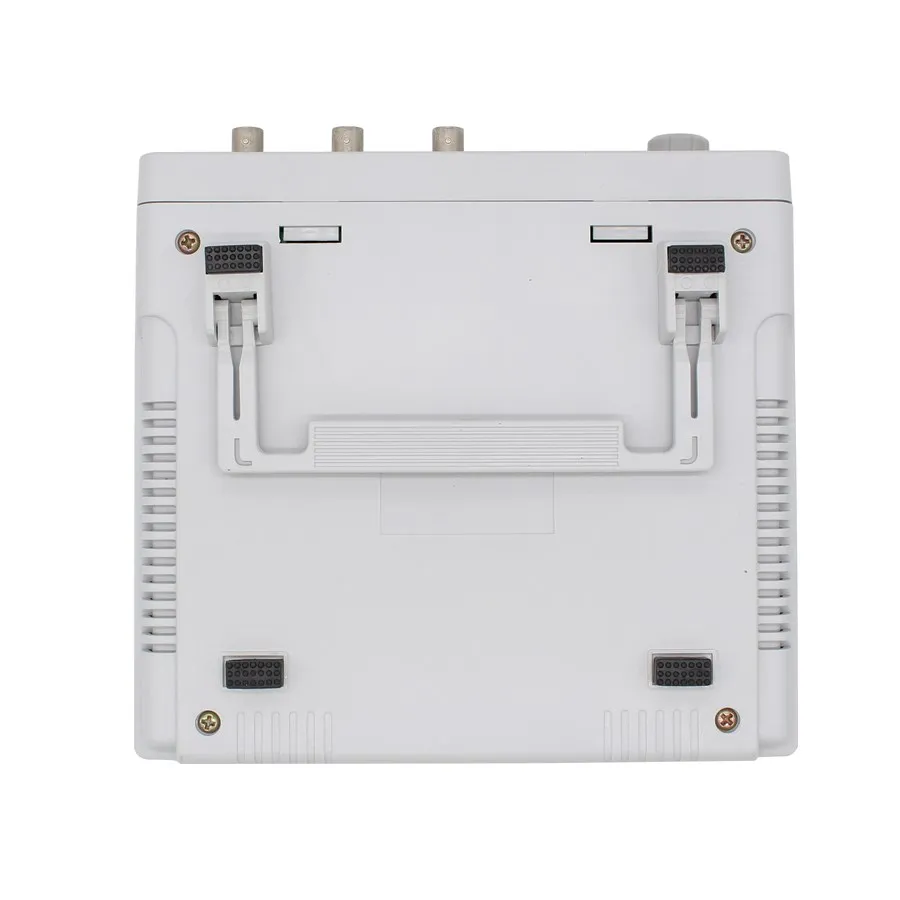

Общий

• Размер 19,5*17,5*7 см/7,67*6,9*2,75 дюймов
• Вес 542 г/19,12 унций
• Посылка, размер 24*21*9,5 см/9,45*8,3*3,74 дюйма (Д * Ш * В)
• Посылка, вес 986 г/34,78o

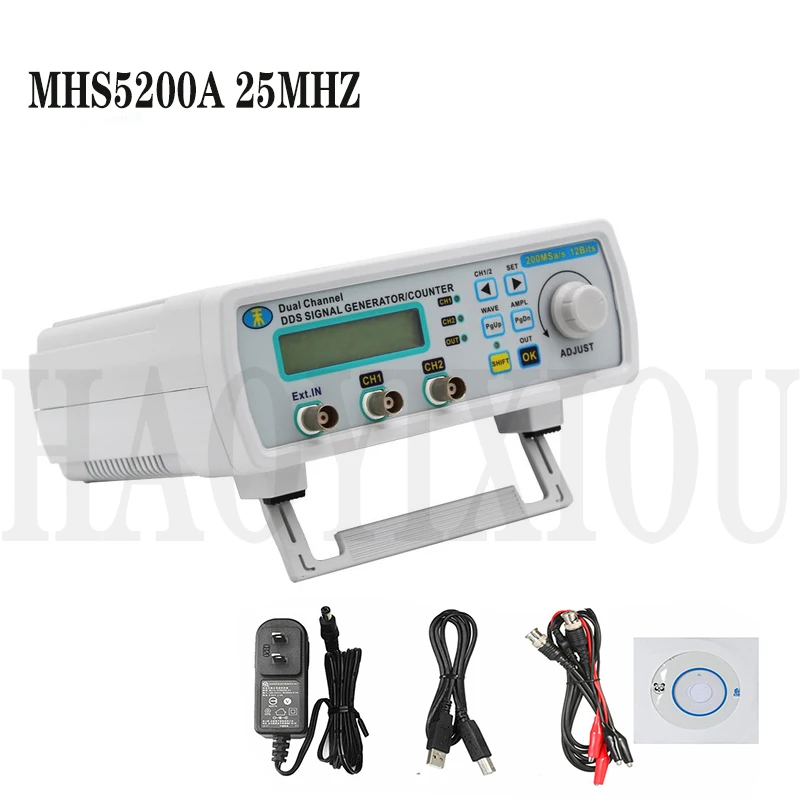

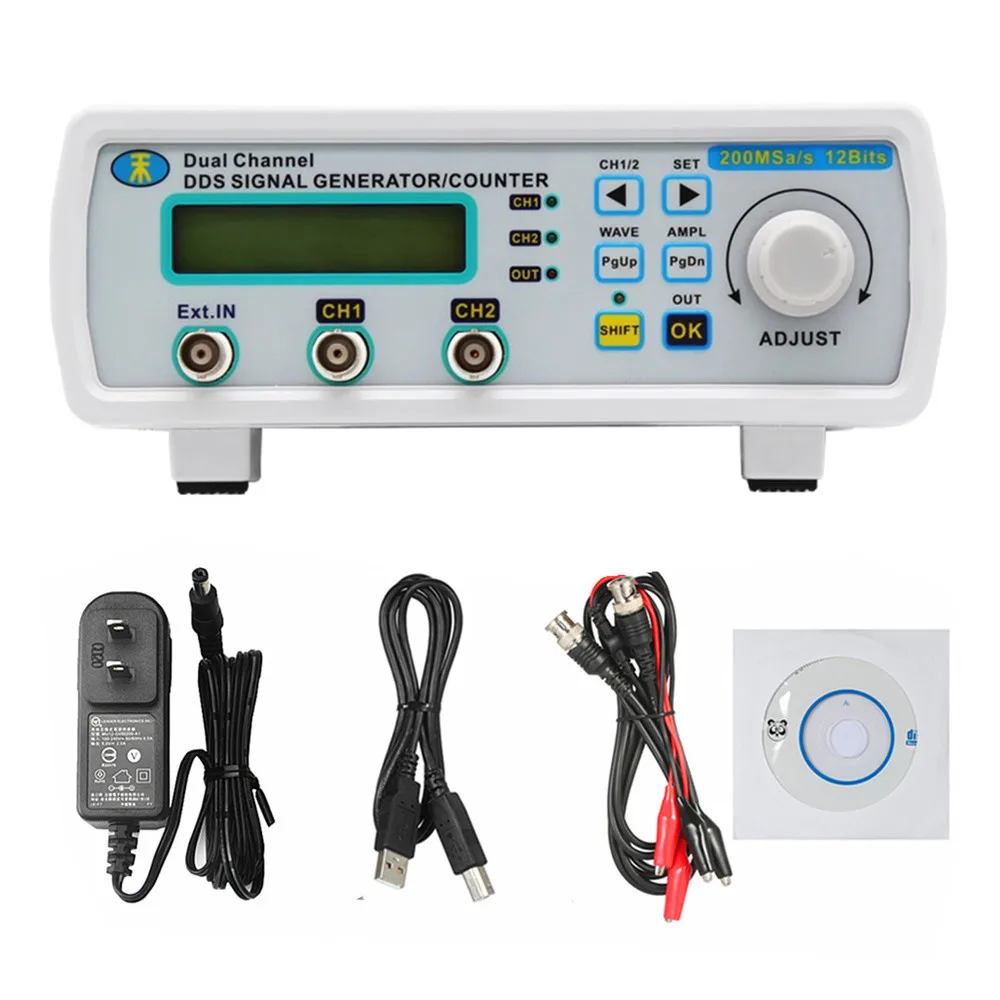

Посылка:

• 1 * генератор источника сигнала
• 1 * USB кабель
• 1 * CD
• 1 * Расширительная плата TTL
• 2 * BNC зажимы кабель
• 1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)
