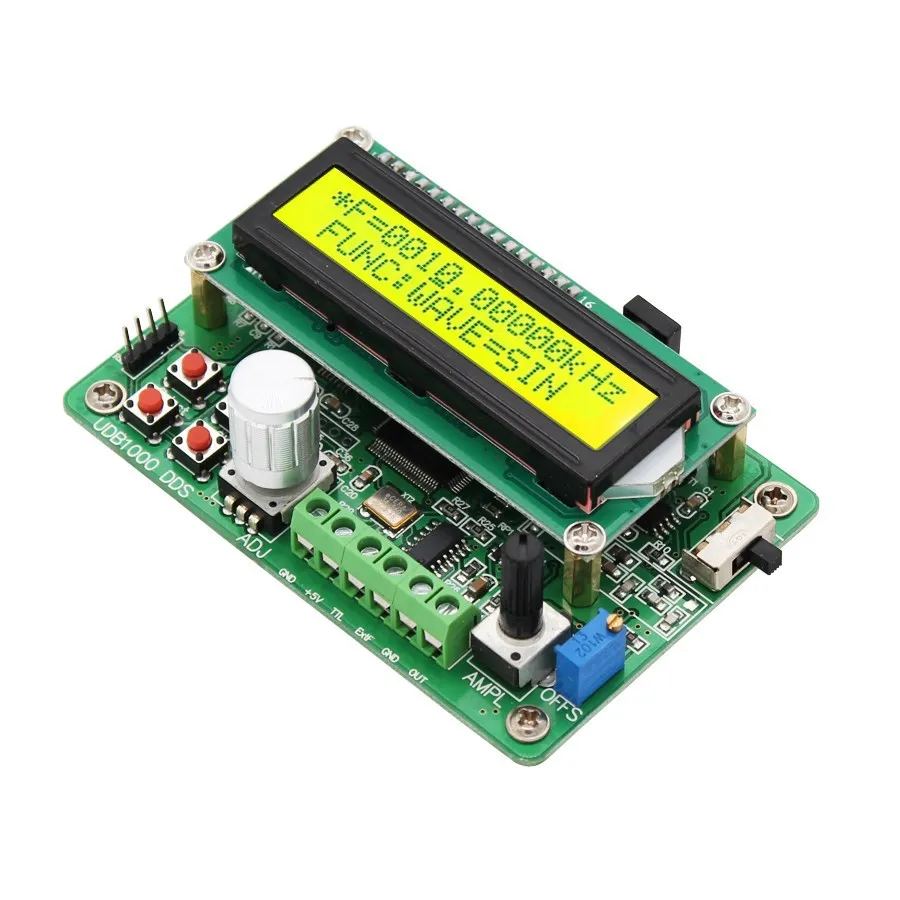

Генератор сигналов UDB1000 серия 1005S источник сигнала DDS с частотой 60 МГц

---

UDB1000 серия 1005S DDS генератор сигналов с 60 МГц частотным метром модуль развертки (с разверткой и связью)

Особенности:
Серия UDB-100 ×S является генератором сигналов на основе прямого цифрового синтеза (DDS). Конструкция FPGA проста в использовании и имеет высокую стабильность сигнала.
Он питается от источника питания DC5 ∨ и может выводить различные функциональные формы сигналов, такие как Синусоидальная волна, квадратная волна, треугольная волна и волнистая Пилообразная волна.
В то же время он имеет три функции синхронного вывода TTL и 60 МГц частотного метра.
Это идеальное оборудование для электронных инженеров, лабораторий, производственных линий, обучения и исследований, а также может использоваться в качестве поддерживающего модуля для промышленного оборудования.
1. Сигнал: может выводить синусоидальную волну, квадратную волну (регулируемый Рабочий цикл), треугольную волну, подъемную волну, импульсную волну, цифровой сигнал TTL;
2, квадратный волновой рабочий цикл 1%-99% непрерывно регулируемые измерения: прибор имеет функцию измерения частоты и подсчета
3, сканирование: функция сканирования, может достичь частоты сканирования
4. Функция хранения и передачи: с 10 комплектами функций хранения параметров, M0 ~ M9, загрузка автоматически вызовет параметры положения M0.

Характеристики:
Минимальная частота Разрешение: 0,01 Гц
Выходное сопротивление: 50 г ± 10%
Тип выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна, волнистая Пилообразная волна
Выходная Модуляция: Частотная развертка
Синусоидальная волна: гармонические система 40dbc(<1 МГц), 35dbc(1 МГц-1,8 МГц)
Искажение ≤ 0,8 (опорная частота 1 кГц)
Квадратная волна: время подъема: ≤ 100ns перегрев: ≤ 5%
Диапазон регулировки рабочего цикла: 1% ~ 99%
Диапазон измерения частоты: 1 Гц ~ 60 МГц
Минимальное входное напряжение: 0.5vp-p
Максимально Допустимое входное напряжение: 20vp-p
Диапазон подсчета: 0 ~ 4294967295
Мощность поставляемый режим: Dc5V ± 0,5 V
Тип: 1002S,1005S,1008S
Цвет: зеленый
Размер: 100*70*30 мм

Посылка включает в себя:
1 * генератор сигналов
1 * Адаптер питания

Примечания:
Возможны отклонения в 1-28 мм вследствие измерений вручную.
Из-за разницы между различными мониторами изображение может не отражать фактический тип товара.
