Прибор для проверки транзистора, соответствующий российским стандартам

Изготовитель: FNIRSI

ТРАНЗИСТОР может быть к источнику питания с 6,8 V - 12V постоянного тока. Это может быть достигнуты с помощью галетную батарею 9. Два 3,7 V литий-ионный аккумулятор в серии или адаптер переменного тока. При включении ток составляет около 30 мА при напряжении 9 В постоянного тока.

Тестер транзисторов управляется «поворотным импульсным кодером с переключателем» (RPEWS). Есть 4 режима работы-Короткое нажатие на ручку, длительное нажатие, левый и правый поворот ручки. Короткое нажатие включает транзистор и запускает проверку. Он выключается автоматически в конце проверки. Длительное нажатие и поворот влево или вправо активируют функциональное меню. Используйте> для выбора элементов. Нажмите и удерживайте ручку, чтобы выйти из функционального меню.

ТРАНЗИСТОР имеет 3 тестовых точки, TP1, TP2 и TP3, в тестовом сокете. Справа от тестового гнезда находится тестовая площадка SMT с идентификационными номерами.

Внимание: перед подключением конденсаторов к тестеру обязательно разряжайте конденсаторы, чтобы предотвратить повреждение. Требуется дополнительная осторожность, если вы попытайтесь проверить компоненты, установленные в цепи. В любом чехол оборудование следует отключать от источника питания, а также вы можете быть уверены, что в оборудовании не оставалось остаточного напряжения.

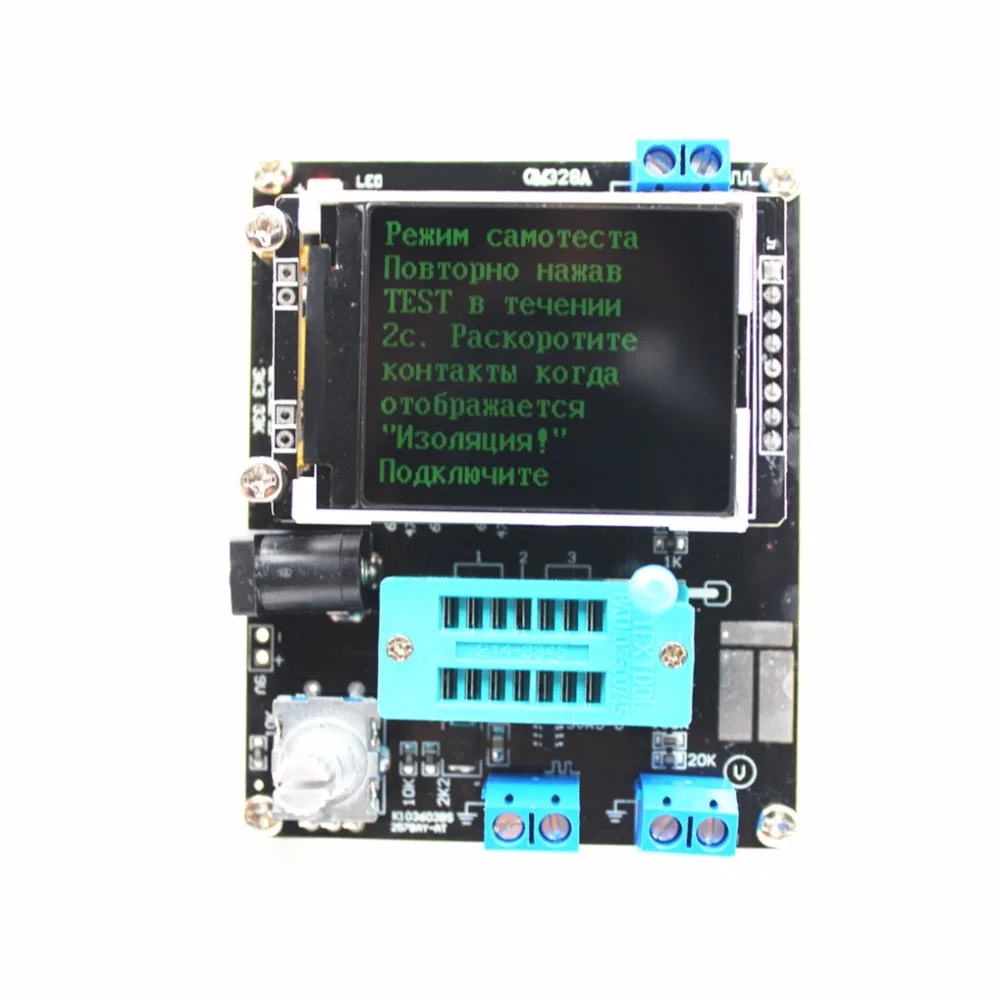

Самопроверка и калибровка:
Самопроверка может быть подготовлена путем соединения всех трех тестовых точек вместе и нажатия RPEWS. Для начала самостоятельного тестирования, RPEWS необходимо нажать снова в течение 2 секунд. Тестер с подсказкой для следующего шага. Подождите, пока в подсказке будет указано «изолировать зонды», а затем отсоедините тестовые точки. Тестер скоро отобразит "1-|-3 > 100nf". Конденсатор с любой емкостью между 100nF и 20µF, подключенный к pin 1 и pin 3, необходим для последней задачи калибровки. Вы должны подключить конденсатор, после того как текст будет показан. С этим конденсатором смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.
Советы:
Обычно Тестер показывает напряжение батареи с каждым запуском. Если напряжение падает ниже предела, отображается предупреждение. Если вы используете перезаряжаемую батарею 9 В, вы должны заменить батарею как можно скорее или вы должны
Перезарядки. Если вы попытаетесь измерить небольшие значения резистора, вы должны иметь в виду сопротивление разъемов и кабелей. Качество и состояние Штепсельных Разъемов важны, а также сопротивление кабелей, используемых для измерения. То же самое имеет силу для измерения ESR конденсаторов. При плохом подключении кабеля значение ESR 0,02 Ом может вырасти до 0,61ом. Вы не должны ожидать очень хорошей точности результатов измерений, особенно измерение ESR и результаты измерения индуктивности не очень точные

Компоненты с проблемами:
Вы должны иметь в виду, интерпретируя результаты измерений, что схема транзисторного тестера предназначена для небольших сигнальных полупроводников. При нормальном измерении ток измерения может достигать лишь около 6 мА. Тестер часто не может поставить достаточное количество тока зажигания или удерживающего тока для тиристоров питания или ТРИАКОВ. Таким образом, тиристор может быть обнаружен как транзистор NPN или диод или обнаружен как Неизвестный.
Другой проблемой является идентификация полупроводников с интегрированными резисторами. Таким образом, основной эмиттерный диод транзистора BU508D не может быть обнаружен по причине параллельного подключения внутреннего резистора 42 Ом. Поэтому функция транзистора не может быть протестирована. Проблема с обнаружением также решается с помощью транзисторов power darlington. Мы можем найти часто внутренние
Базовые эмиттерные резисторы, что затрудняет определение компонента с неразмерным измерительным током.

Измерение PNP и NPN транзисторов:
Для нормального измерения три контакта транзистора будут соединены в любом порядке с измерительными входами тестера транзисторов. После нажатия RPEWS Тестер показывает в строке 1 Тип (NPN или PNP), возможный интегрированный защищающий диод пути коллектора-эмиттера и последовательности контактов. Символ диода показан с правильной полярностью. В строке 2 показывает
Коэффициент усиления тока (hfe =...) и пороговое напряжение базового эмиттера. Тестер может измерять коэффициент усиления двумя различными схемами, общим излучателем и общей коллекторной схемой (эмиттерный последователь). На ЖК-дисплее показан только более высокий результат. С германиевыми транзисторами часто снимается ток коллектора ICEO с током меньше базы или коллектор остаточного тока ICES с основанием удерживать до уровня эмиттера измеряется

Измерение транзисторов JFET и D-MOS:
Поскольку Структура типа JFET симметрична, источник и слив этого транзистора не могут отличаться. Обычно одним из параметров этого транзистора является ток транзистора с затвором на том же уровне, что и источник. Этот ток часто выше, чем ток, который может быть достигнут с измерительной схемой транзисторного тестера с 680 Ом
Резистор. По этой причине резистор 680ohm подключен к источнику. Таким образом ворота получают с растущим током отрицательное напряжение смещения. Прибор для проверки сообщает ток истока этой схемы и дополнительно напряжение смещения затвора. Поэтому различные модели могут отличаться. D-MOS транзисторы (тип истощения) измеряются одним и тем же методом.
Вы должны знать для повышения МОП-транзисторы (P-E-MOS или N-E-MOS), что измерение порогового напряжения ворот (Vth) сложнее с небольшими значениями емкости ворот. Вы можете получить лучшее значение напряжения, если вы подключите конденсатор со значением некоторого nF параллельно вороту/источнику. Пороговое напряжение затвора будет обнаружено с током Слива около 3,5 мА для P-E-MOS и около 4 мА для N-E-MOS
Описание функционального меню:
1. Выключить
Введите эту функцию, тестер немедленно отключится.
2. Транзистор
Тест транзисторов, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц нормальное измерение сопровождается измерением периода времени. Это дополнительное измерение выполняется только после нормального измерения частоты.
4.f-генератор
Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом

Посылка 1 включает в себя:
1 Полностью Собранный тестер транзисторов

Посылка 2 включает в себя:
1 Полностью Собранный тестер транзисторов
1 акриловый чехол DIY (Соберите себя)

Посылка 1:

Посылка 2:
