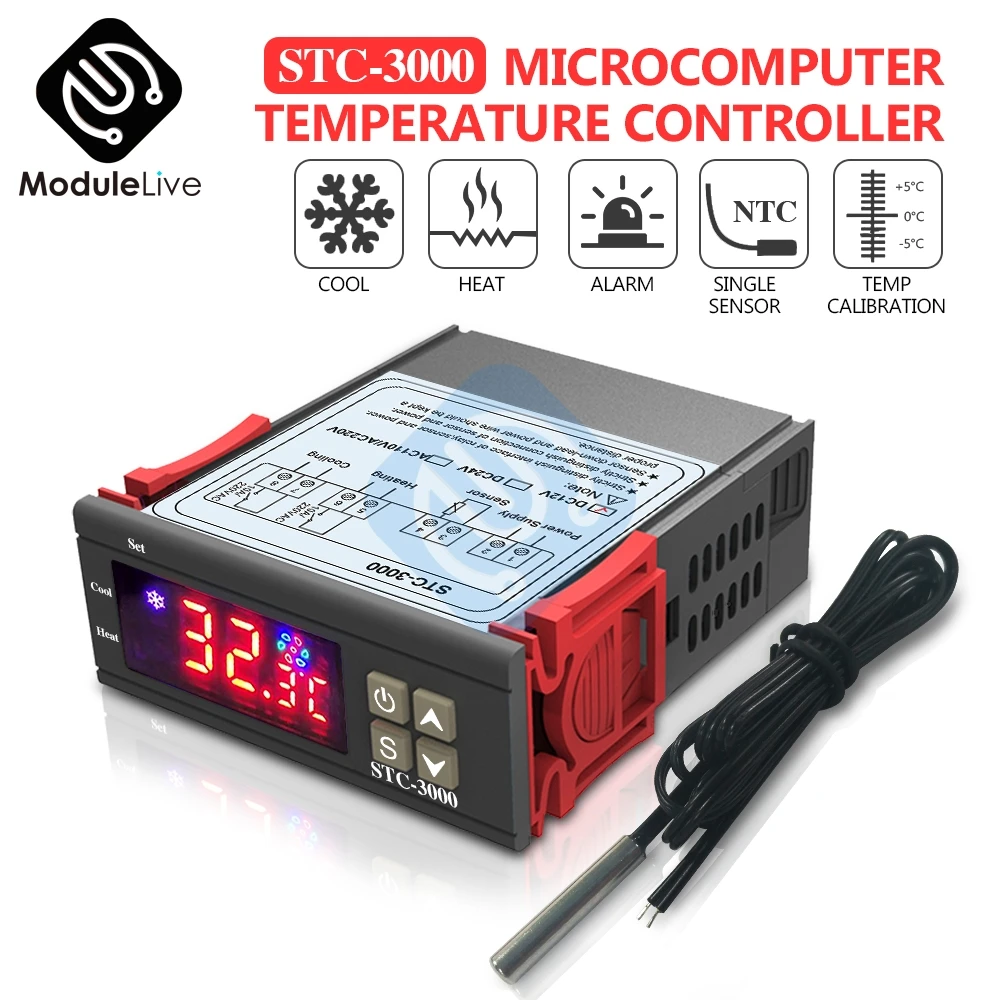

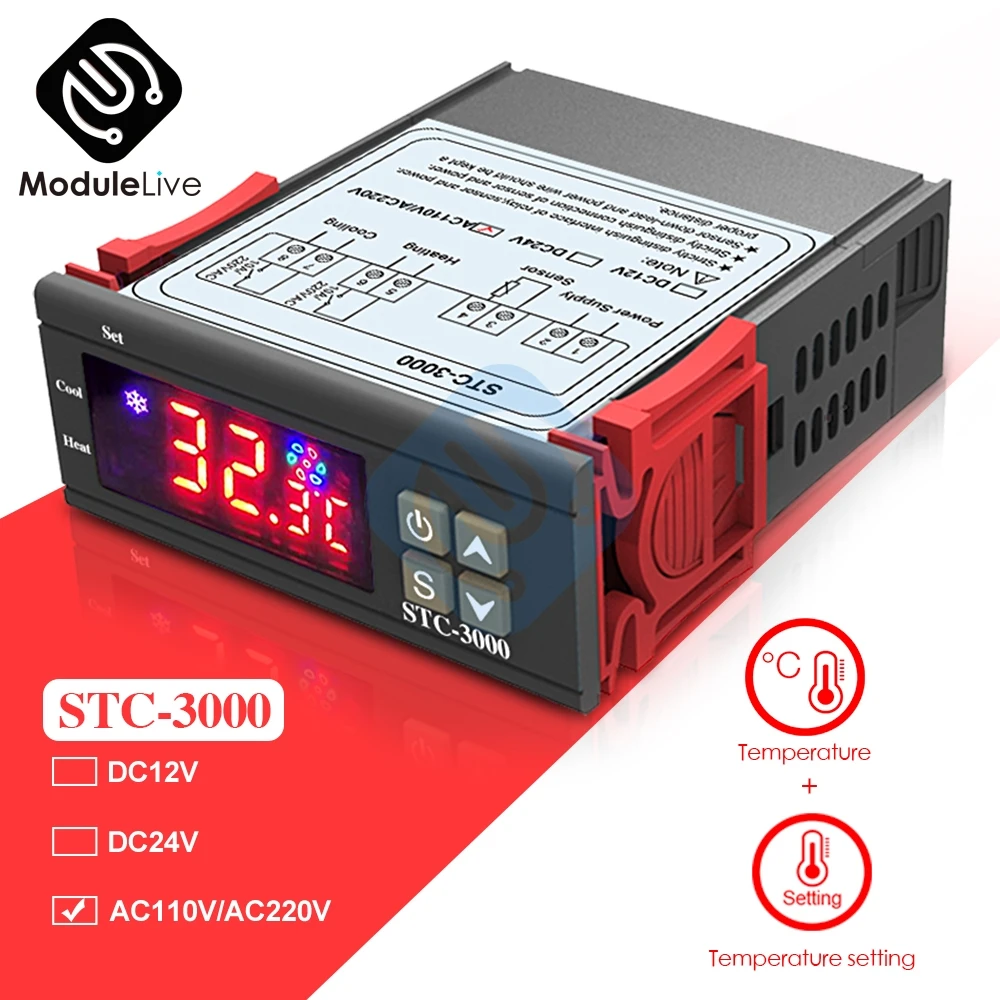

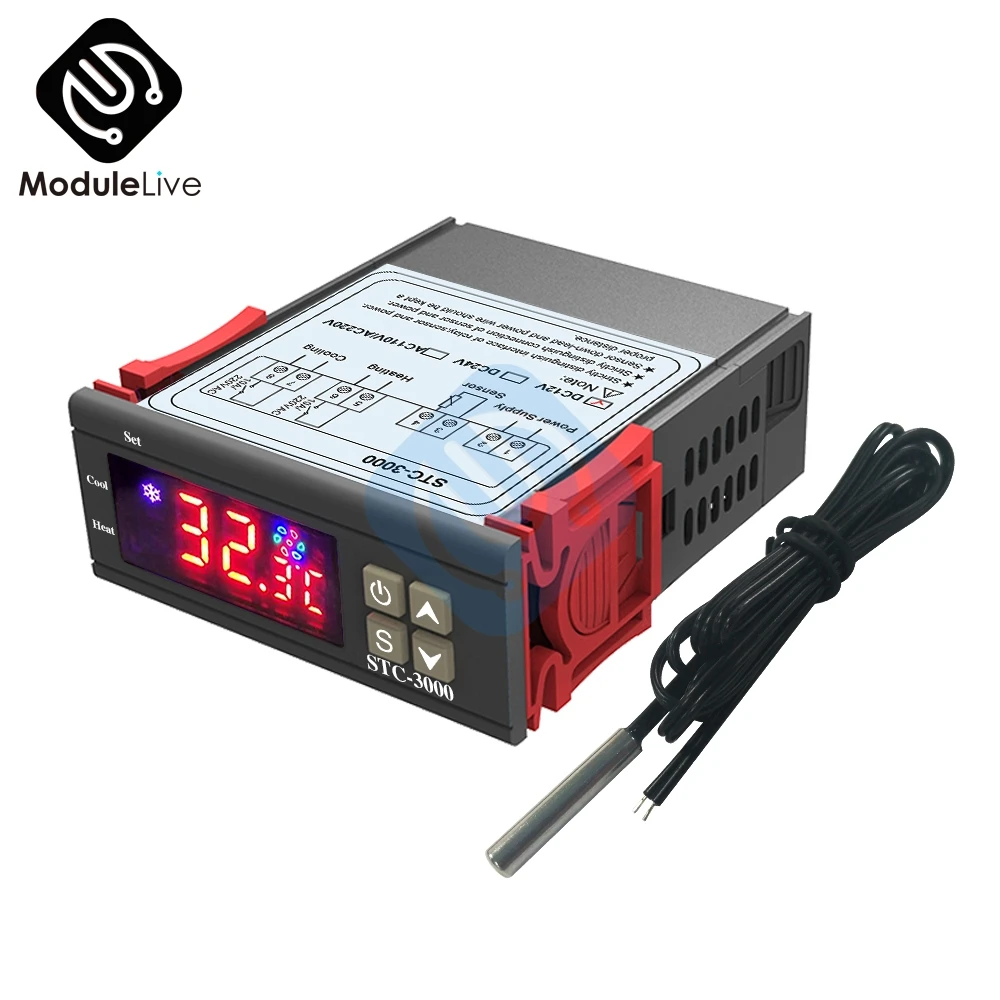

STC 3000 AC 110 В 220 в DC 12 24 светодиодный термостат с цифровой трубкой контроллер

STC 3000 AC 110 В 220 в DC 12 24 светодиодный термостат с цифровой трубкой контроллер

Переключение режимов между прохладным и тепловым; Контроль температурыУстановка значения настройки температуры и значения разницы;Калибровка температуры;

Предохранение от задержки выхода управления efrigerating; Сигнал тревоги когдаТемпература превышаетТемпературный Предел или при ошибке датчика.

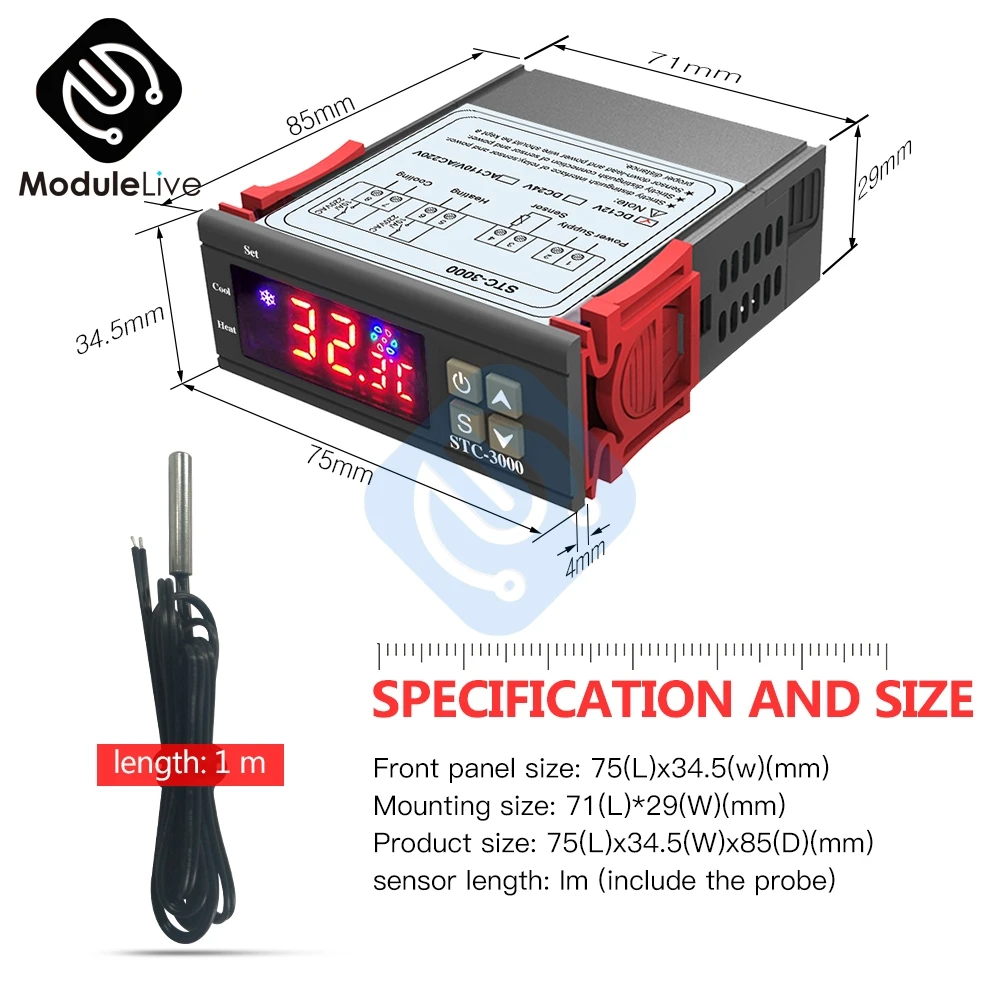

Спецификация и размер

Размер передней панели: 75 (L) x34,5 (w) (мм)

Размер крепления: 71 (Д) * 29 (Ш) (мм)

Размер изделия: 75 (L) x34,5 (W) x85 (D) (мм)

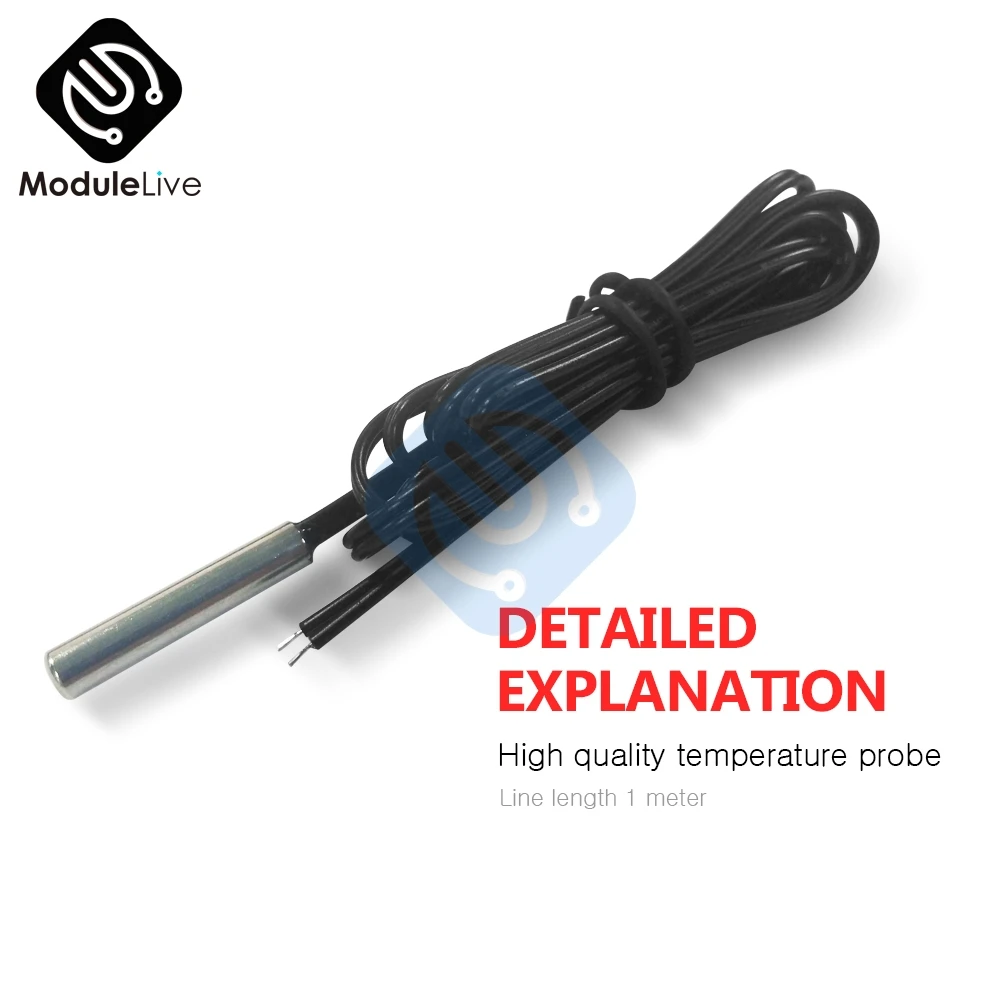

Длина датчика: 1 м (включая зонд)

Технические параметры

Диапазон измерения температуры: 50C-99C

Разрешение: 0.1C

Точность: + 1 C (-50C-70 C)

Задержка срабатывания датчика: l minute

Источник питания: 110В/220В переменного тока + 10%, 50/60 Гц

Потребляемая мощность: <3 Вт

Датчик: Датчик NTC (IPC)

Контактная мощность реле: холодный (10А/250В переменного тока); тепло (10А/250В переменного тока)

Температура окружающей среды: 0C-60 C

Температура хранения:-30C-75

Относительная влажность: 20-85% (без конденсата)

Инструкция для панели

Инструкция по статусу светового Индикатора

КИнструкция по эксплуатации ey

1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите"▲"Кнопка один раз,

Отображение значения набора температуры, нажмите и немедленно отпустите"▼"Кнопка один раз для отображения значения разницы температур, 2 секунды

Возврат к нормальному температурному дисплею

2.Задайте метод параметров

Когда контроллер работает нормально, нажмите и удерживайте"S"Кнопка для входа в модифицированный режим параметров более 3 секунд,"Набор

Индикатор горит, и цифровая трубка отображает код «F1» первого пункта меню.

Пресс"▲"Или"▼"Чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите"S"

В клавише отображается значение параметра текущего меню. Удерживайте"S"Нажмите и удерживайте"▲"Или"

Ключ можно отрегулировать вверх или вниз, а значение параметра текущего меню отображается, удерживая «S» и «▲"

Ключ или"▼"Кнопка может быстро вверх или вниз и отображать настройки параметров текущего меню.

После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.

При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.

"Er"Отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта

Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразится"ER". Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте“”Ключ для 3 s может выключить контроллер; под контроллером"Скидка"

Состояние, нажмите и удерживайте“”Ключ для 3 s может включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; также контроллер может также

Переключение режима работы между нагревом и охлаждением.

Контроллер начинает холодильную установку с крутым индикатором при измерении температуры≥Значение температурного набора +

Значение разницы, и реле охлаждения подключено;"Крутой"Световой индикатор мигает, это указывает на холодильное

Оборудование находится в состоянии задержки защиты компрессора; при измерении температуры≤Значение температурного набора, прохладное

Индикатор горит, и реле охлаждения отключается.

Система начинает нагреваться при измерении температуры≤Значение температурного набора-значение разницы, и"Тепло"

Индикатор горит, и тепловое реле подключается; при измерении температуры≥Значение температурного набора,"Тепло"Индикатор

Свет выключен, и тепловое реле отключается.

Инструкция по меню

Описание ошибки

Сигнализация при ошибке датчика:Контроллер Активирует режим сигнализации об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все

Состояние работы закрыто сигнальными будильниками, а трубка nixie отображает"EE”,Нажмите любую клавишу, чтобы отменить сигнал тревоги,

Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры:Контроллер активирует функцию сигнализации об ошибках

Когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрывается зуммером

Будильники и дисплеи nixie tube"HH”,Нажмите любую клавишу, чтобы отменить сигнал тревоги, чтобы отобразить обычный

Температура, когда ошибка и ошибка очищены.

Правила безопасности

★Опасность:

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

★Уведомление:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

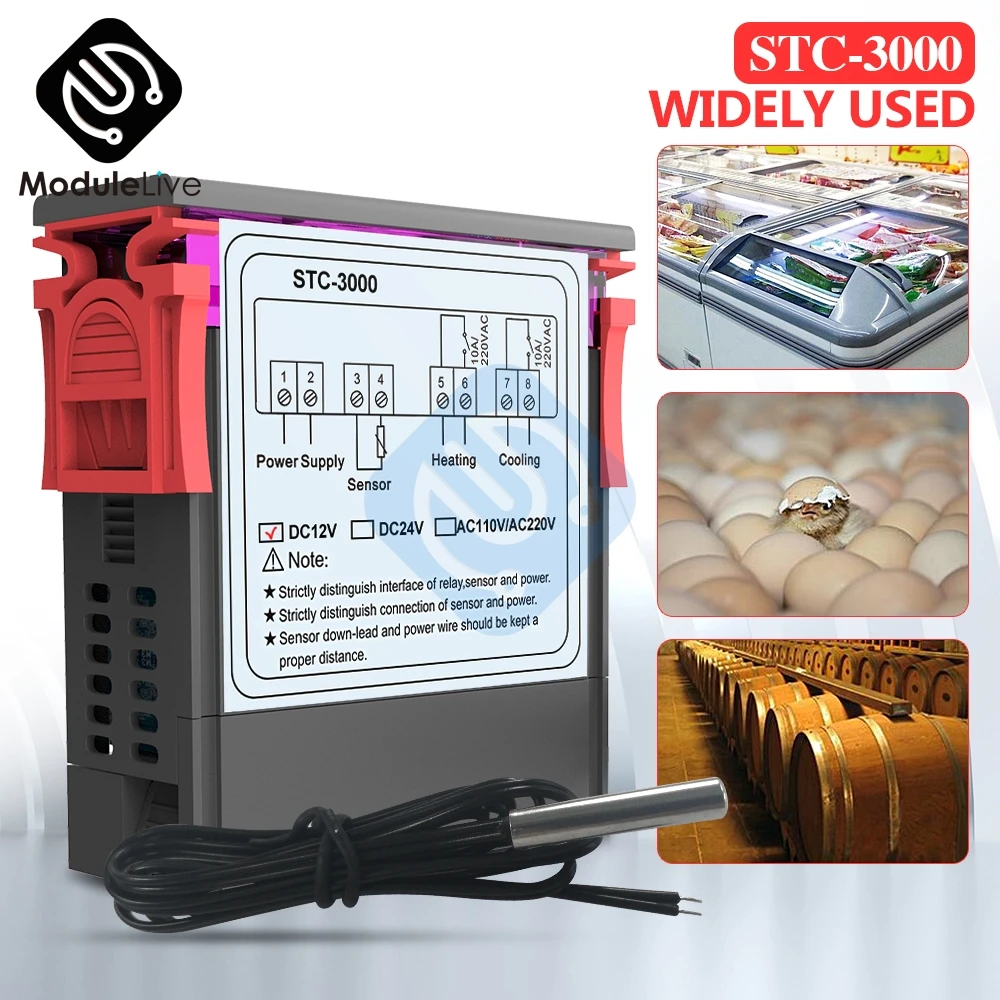

Схема проводки

В комплект входит: контроллер термометра с датчиком NTC 10 K
