Характеристики
200MSa/s 15 МГц 2 канальный генератор сигналов цифровой DDS функция Синусоидальная
История изменения цены
*Текущая стоимость 6 325,37 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 8033.47 руб. | 8194.30 руб. | 8113.5 руб. |
| Jul-16-2025 | 6515.0 руб. | 6645.66 руб. | 6580 руб. |
| Jun-16-2025 | 7906.53 руб. | 8064.70 руб. | 7985 руб. |
| May-16-2025 | 7843.94 руб. | 8000.18 руб. | 7921.5 руб. |
| Apr-16-2025 | 6262.55 руб. | 6387.43 руб. | 6324.5 руб. |
| Mar-16-2025 | 7717.67 руб. | 7871.60 руб. | 7794 руб. |
| Feb-16-2025 | 7653.85 руб. | 7806.59 руб. | 7729.5 руб. |
| Jan-16-2025 | 7590.18 руб. | 7742.96 руб. | 7666 руб. |
Описание товара

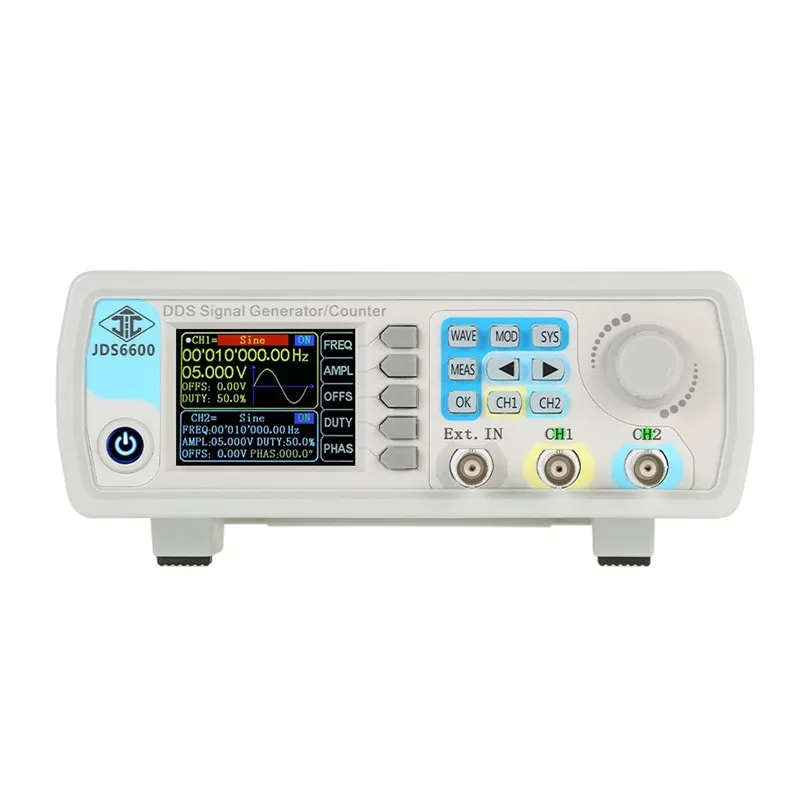

200MSa/s 15 МГц 2-канальный генератор сигналов цифровой DDS генератор синусоидальной произвольной формы измеритель частоты импульса 1 Гц-100 МГц
Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

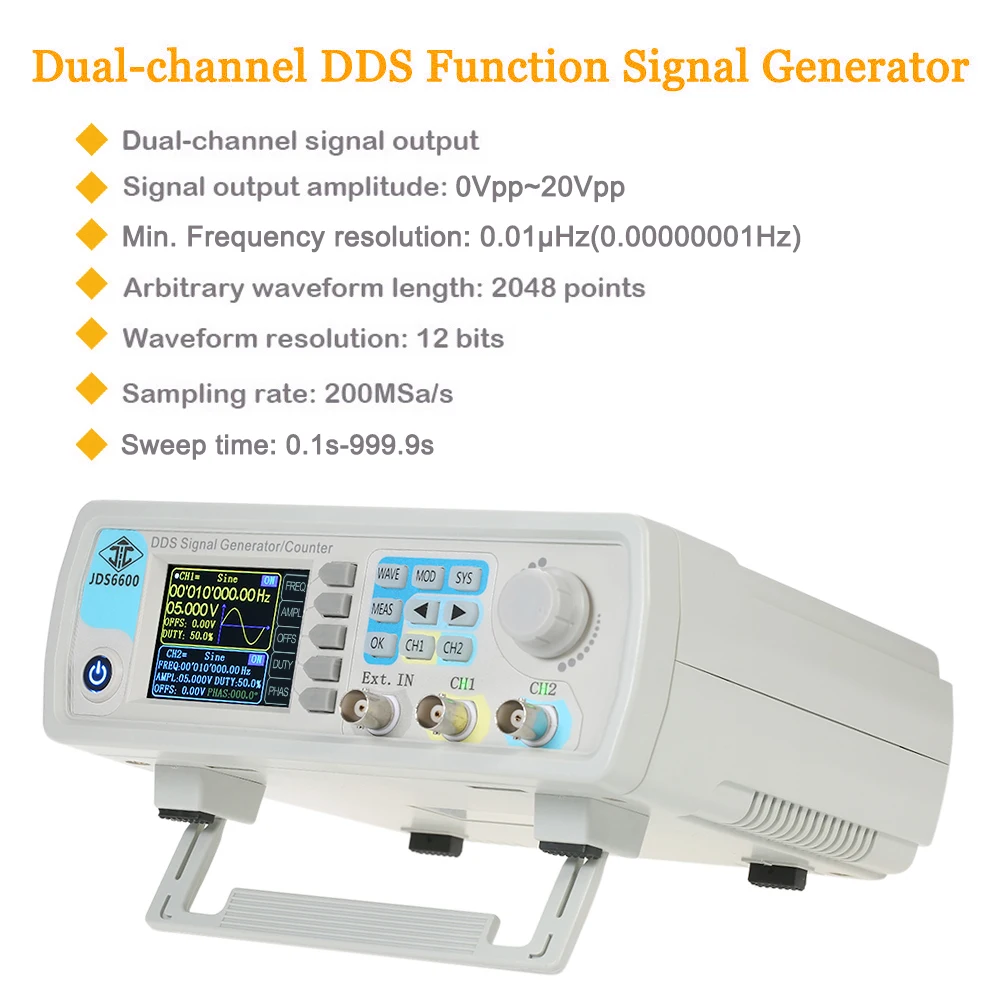

Особенности:
Принимается320*240 2,4 "TFT цветной ЖК-дисплей, Одновременное отображение параметров CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые ключиВместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
ИспользованиеDDS технология прямого цифрового синтезаДля создания точного, стабильного и низкого искажения выходного сигнала.
Макс. Выходная частота(Синусоидальная волна) до 15 МГц/30 МГц/40 МГц (опционально), Частота дискретизации 200MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, Синхронизация и регулируемая фаза.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 MHzwith без искажений.
60 групп функций хранения произвольных волнГлубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение:Точность частоты до 10 ^ (-6), общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды:Минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
Функция подметания:Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; сортировка, назад и круглый ход направления развертки.
С импульсными поездами функция разрыва выходного сигнала:Позвольте выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения:Может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения:Можно хранить 100 групп параметров, установленных пользователем, и извлекать их в любое время.
Функция счетчика:С режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн:Пользователь может редактировать произвольную волну на ПК, а затем загружать на выход из инструмента.
Функция связи:ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
Характеристики:
| Параметры частоты | |||
| Диапазон синусоидальной волны(Опционально) | 0 Гц ~ 15 МГц | 0 Гц ~ 30 МГц | 0 Гц ~ 40 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | 0 Гц ~ 15 МГц | 0 Гц ~ 15 МГц |
| Треугольный Диапазон волн | |||
| Диапазон импульсной волны | 0 Гц ~ 6 МГц | 0 Гц ~ 6 МГц | 0 Гц ~ 6 МГц |
| Диапазон произвольных волн | |||
| TTL цифровая сигнальная волна | |||
| Квадратное время подъема волны | ≤ 25 нс | ≤ 20 нс | ≤ 20 нс |
| Минимальное разрешение частоты | 0,01 & микро; Гц (0,00000001 Гц) | ||
| Точность частоты | +/-20 ppm | ||
| Стабильность частоты | +/-1 ppm/3 H | ||
| Параметры формы волны | |||
| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse и 60 видов пользовательских сигналов | ||
| Длина волны | 2048 точек | ||
| Частота дискретизации формы волны | 200MSa/s | ||
| Вертикальное разрешение формы волны | 14 бит | ||
| Синусоидальная волна | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |
| Полное гармоническое искажение | <0.8% (20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и импульсная волна | Overshoot (квадрат) | ≤ 5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразная волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |
| Выходные параметры | |||
| Амплитудный диапазон | Частота вращения ≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц |
| 0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |
| Разрешение амплитуды | 1МВ | ||
| Амплитудная стабильность | +/-0.5%/5 ч | ||
| Амплитудная плоскостность | +/-5% (<10 МГц); +/-10% (> 10 МГц) | ||
| Сигнал на выходе | |||
| Выходное сопротивление | 50 Ом +/-10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| Смещение постоянного тока | |||
| Диапазон смещения | Выходная амплитуда> 4 в | 0,4 в <Выходная амплитуде≤ 4 в | 0 <Выходная амплитуде≤ 0,44 в |
| -9,99 В ~ 9,99 в | -2,5 В ~ 2,5 В | -0,25 В ~ 0,25 В | |
| Офсетное разрешение | 0,01 В | ||
| Параметры фазы | |||
| Диапазон фаз | 0 ~ 359,9 ° | ||
| Разрешение фазы | 0,1 ° | ||
| TTL/COMS выход | |||
| Низкий уровень | <0,3 в | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤ 20 нс | ||
| Внешние измерения | |||
| Измеритель частоты | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10 s | ||
| Счетчик | Диапазон подсчета | 0 ~ 4294967295 | |
| Режим соединения | 2 вида режимов соединения: DC и AC | ||
| Режим подсчета | Ручная работа | ||
| Диапазон напряжения входного сигнала | 2Vpp ~ 20Vpp | ||
| Измерение ширины импульса | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Измерение периода | Разрешение 0,01ns, Макс. 20 s. Время измерения | ||
| Функция развертки | |||
| Канал развертки | CH1 или CH2 | ||
| Тип развертки | Линейная развертка, бревенчатая развертка | ||
| Время подметания | 0,1 s-999,9 s | ||
| Диапазон установки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Направление развертки | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Тип дисплея | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Количество | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |
| Интерфейс | Тип интерфейса | Последовательный интерфейс USB | |
| Расширительный интерфейс | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Скорость связи | Стандарт 115200bps | ||
| Протокол связи | Использование командной строки, соглашение | ||
| Источник питания | Диапазон напряжения | Dc5в ± 0,5 В, штепсельная вилка США | |
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||
| Размер | 19,5*17,5*7 см/7,67*6,9*2,75 дюйма | ||
| Вес | 542 г/19,13 унций | ||
| Размер упаковки | 24*21*9,5 см/9,45*8,3*3,74 дюймов | ||
| Вес упаковки | 960 г/34 унций | ||

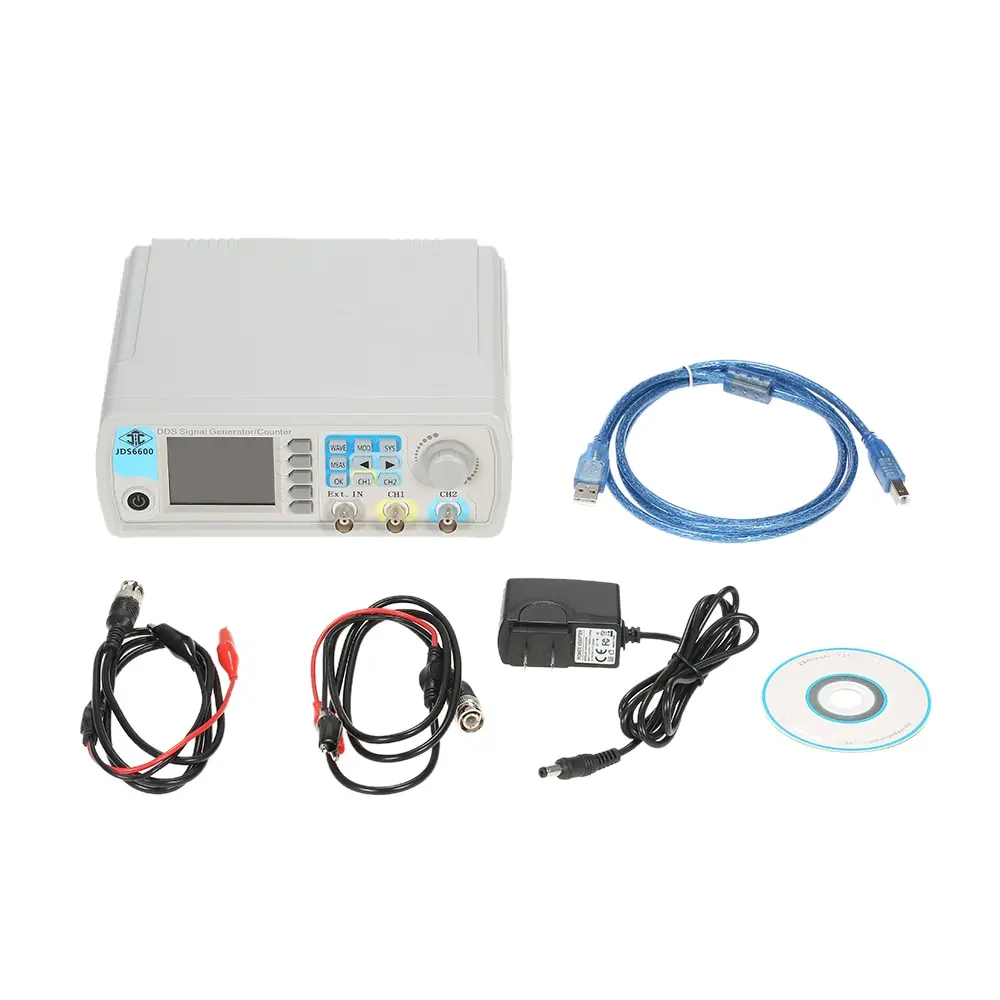

Комплектация:
1 * генератор источника сигнала
1 * USB кабель
1 * CD
1 * Адаптер питания
2 * BNC зажимы кабель
Доставка:
1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем почтой Китая, HKpost EMS, DHL, Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.
Гарантия:
1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
