Внешний bluetooth-ключ SKYLAB на большие расстояния 5 0 bluetooth dongle nRF52 nrf52840 модуль |

Название:  SKYLAB ARM-M4 на дальние расстояния, bluetooth ключ 5,0, bluetooth 5,0 ключ, nRF52 nrf52840 bluetooth 5,0 Модуль

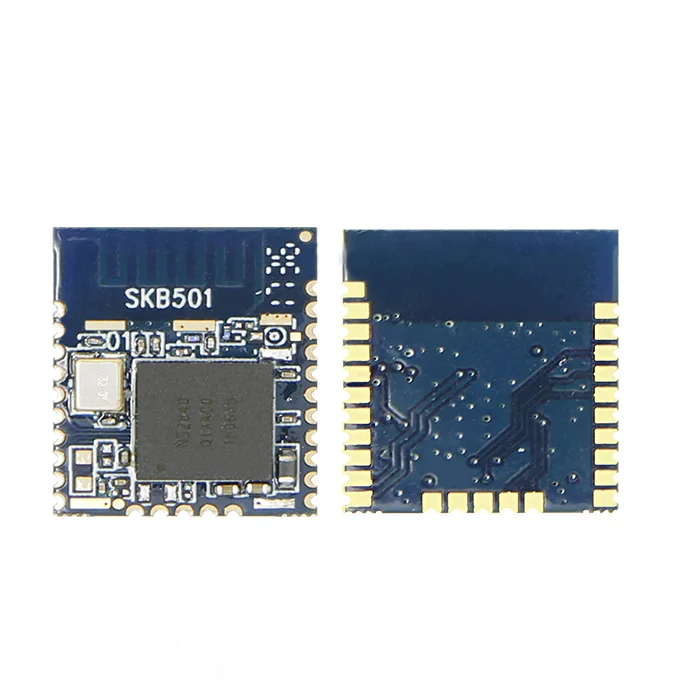

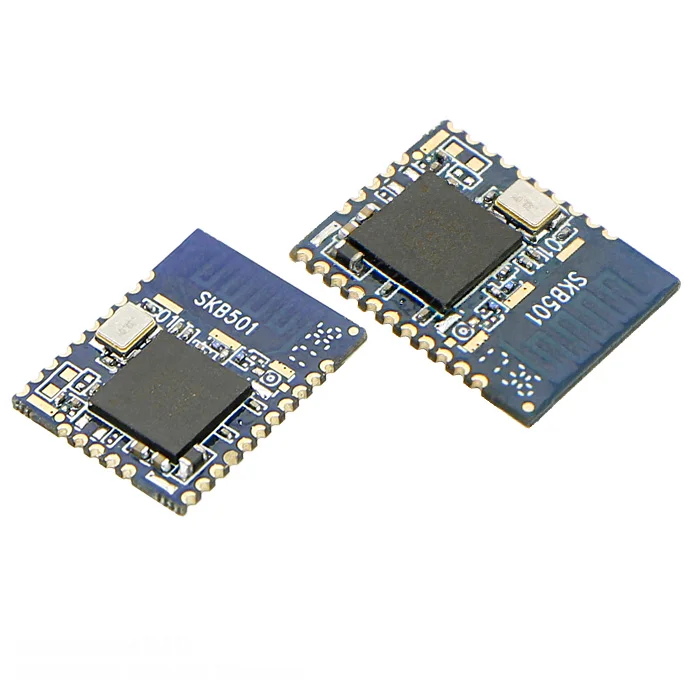

Номер модели: SKB501

Готов к Bluetooth 5 и высококлассной IoT безопасности

SKB501-это передовое, очень гибкое решение с одним чипом для современных, все более требовательных беспроводных приложений ULP для подключенных устройств на нашем лице, подключенных условий жизни и IoT в целом. Он разработан для достижения основных функций Bluetooth® 5 и использует преимущества Bluetooth 5 с увеличенными возможностями производительности, которые включают в себя большой диапазон и режимы высокой пропускной способности. Внутренняя безопасность промышленного класса имеет важное значение для современных приложений.

Bluetooth 5 - Bluetooth с низким энергопотреблением

NRF52840 готов воспользоваться преимуществами значительных улучшений производительности для Bluetooth с низким энергопотреблением с прибытием спецификации Bluetooth 5. Самое большое значение имеет поддержка более длительного диапазона (до x4 по сравнению с Bluetooth 4.x) и удваивает скорость передачи данных по воздуху, до 2Mbs от 1Mbs по Bluetooth 4.x

Поддержка широкого протокола с добавлением 802.15.4

Слои 802.15.4 PHY и MAC поддерживаются изначально на nRF52840. Это позволяет nRF52840 использоваться в широком спектре приложений для домашней и промышленной сенсорной сети, так как он поддерживает два самых популярных стандартов беспроводного датчика, используемых сегодня, Bluetooth с низкой энергией и производными 802.15.4. Это добавляет к уже существующие радио Поддержка Bluetooth с низким потреблением энергии, ANT/ANT + и 2,4 ГГц для фирменного.

Особенности

◆Bluetooth 5 готовое мульти-протокол радио

Поддержка Bluetooth 5 datarate: 2Mbs, 1Mbs, 500Kbs, 125Kbs

Поддержка протоколов ANT

◆ 32-битный ARM Cortex-M4F @ 64 МГц

◆До 111 дБ ссылка бюджет для Bluetooth дальний режим

◆ NFC-A на чипе

◆Программируемая выходная мощность от + 8dBm до-20dBm

◆-Чувствительность 96dBm для Bluetooth с низкой энергией

◆Rssi

◆Wide Диапазон напряжения питания + 5,5 v до 1,7 v

◆Полный выбор интерфейсов SPI/UART/PWM

◆Программируемый периферийный интерфейс-PPI

◆Высокоскоростной SPI интерфейс 32 МГц

◆EasyDMA для всех цифровых интерфейсов

◆ 12 бит/200K SPS ADC

◆ 128 бит AES/ECB/CCM/AAR co-processor

◆ 20 контактов общего назначения I/O

◆Spi беспроводной триггер «ведущий/ведомый»

◆ Двухпроводный мастер (Совместимость с I2C)

◆UART (CTS/RTS)

◆RoHS соответствие (без свинца)

◆Fcc, соответствие CE

Диаметр: 17,4 (Д) x 13,7 (Ш) x 1,9 (В) мм

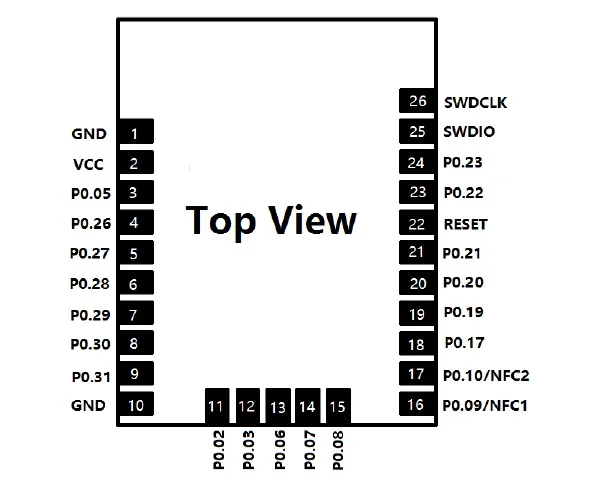

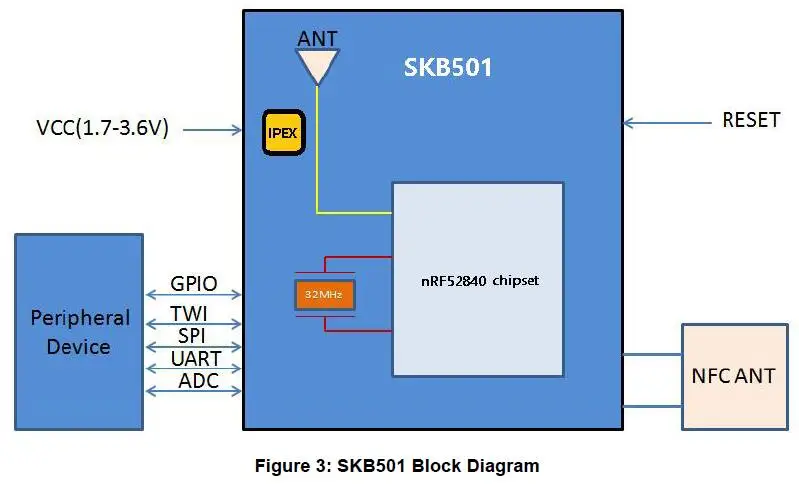

5. Интерфейсы

5,1 Питание

Требуется Регулируемая мощность для SKB501. Входное напряжение Vcc диапазон должен быть 1,7 V до 3,6 V. Подходит для разделения должна быть предоставлена под воздействием внешних отделения микросхем (10 мкФ и 0,1 мкФ). Это может уменьшить шум от источника питания и повысить стабильность питания.

5,2 Системы Функция интерфейсов

5.2.1 GPIO

I/O общего назначения организуется как один порт с до 20 I/Os, что обеспечивает доступ и контроль до 19 контактов через один порт. Каждый GPIO может быть доступен индивидуально со следующими пользовательскими настраиваемыми функциями:

1. Направление ввода/вывода

2. Сила выходного привода

3. Внутренние выдвижной и выдвижной резисторы

4. Пробуждение от триггеров высокого или низкого уровня на всех контактах

5. Прерывание триггера на всех контактах

6. Все контакты могут быть использованы системой задач/событий PPI; Максимальное количество контактов, которые

Может быть сопряжен через PPI в то же время ограничен количеством каналов GPIOTE

7. Все контакты могут быть индивидуально настроены для передачи последовательного интерфейса или сигналов демодулятора квадратуры

8. Все контакты могут быть настроены как сигнал PWM.

9. Есть 6 входов ADC/LPCOMP в 20 I/Os.

5.2.2 двухпроводной интерфейс (Совместимость с I2C)

Двухпроводной интерфейс может взаимодействовать с двунаправленным проводом и шиной с двумя линиями (SCL, SDA). Протокол позволяет подключать до 127 индивидуально адресуемых устройств. Интерфейс способен растягивать часы, поддерживая скорость передачи данных 100 кбит/с, 250 кбит/с и 400 кбит/с. Модуль имеет 2 порта TWI и имеет следующие свойства.

5.2.3 флэш-программа I/Os

Модуль имеет два программирующих контакта, соответственно SWDCLK pin и SWDIO pin. Двухконтактный последовательный проводной интерфейс (SWD), предоставленный в качестве части порта доступа к отладке (DAP), предлагает гибкий и мощный механизм для неинтрузивной отладки программного кода. Точки останова и один шаг являются частью этой поддержки.

5.2.4 последовательный периферийный Интерфейс

Интерфейсы SPI обеспечивают полнодуплексную синхронную связь между устройствами. Они поддерживают трехпроводную (SCK, MISO, MOSI) двунаправленную шину с быстрой передачей данных. SPI Master может общаться с несколькими рабами, используя отдельный чип, выбирая сигналы для каждого из подчиненных устройств, прикрепленных к шине. Управление чипом выбирает сигналы оставляется на приложение с помощью GPIO сигналов. SPI Master имеет двойные буферные данные ввода/вывода. SPI Slave включает EasyDMA для передачи данных непосредственно к оперативной памяти и из нее, что позволяет осуществлять передачу данных во время холостого хода процессора. GPIOs используются для каждой линии интерфейса SPI можно выбрать из любого GPIOs на устройстве и сопоставить самостоятельно. Это обеспечивает большую гибкость устройства и эффективное использование пространства печатной платы и маршрутизации сигнала.

5.2.5 UART

Универсальный асинхронный приемник/передатчик обеспечивает быструю, полнодуплексную, асинхронную последовательную связь со встроенным управлением потоком (CTS, RTS), поддержку аппаратного обеспечения до 1 Мбит/с бод. Поддерживается проверка четности.

Поддержка следующих baudrate в блоке bps: 1200/2400/4800/9600/14400/19200/28800/38400/57600/76800/115200.

Примечание:GPIOs используются для каждой линии интерфейса SPI/TWI/UART, которую можно выбрать из любого GPIOs на устройстве и сопоставить самостоятельно.

5.2.6 аналоговый в цифровой преобразователь (ADC)

12 бит дополнительных аналого-цифрового преобразователя (АЦП) позволяет выборки до 8 внешних сигналов через фронтальный мультиплексор. ADC имеет настраиваемые входные и справочные настройки и разрешение образца (8,10 и 12 бит).

5.2.7 компаратор низкой мощности (LPCOMP)

В системе вкл блок может генерировать отдельные события на подъеме и падающих краях сигнала или отображать текущее состояние штифта как выше или ниже порога. Блок может быть настроен для использования любого из аналоговых входов на устройстве. Кроме того, компаратор низкой мощности может использоваться в качестве аналогового источника от выключения системы или включения системы. Порог компаратора может быть запрограммирован на диапазон фракций напряжения питания.

5.2.8 сброс

Штырь сброса модуля SKB501 находится во внутреннем состоянии, когда штырь сброса

Модуль вводится на низкий уровень, модуль будет автоматически сброшен. После использования штифта сброса параметры текущей настройки не будут муравьиными.

5.2.9 NFC

Периферийное устройство NFC (называемое «периферией NFC» с этого момента) поддерживает интерфейс связи типа A и скорость передачи бит 106 кбит/с от NFC Forum.

С помощью соответствующего программного обеспечения периферийное устройство NFC может использоваться для эмулирования устройства прослушивания NFC-A, как указано на NFC Forum.

Здесь перечислены основные функции для периферийного устройства NFC:

• NFC-A режим прослушивания

• Входная частота 13,56 МГц

• Скорость передачи данных 106 кбит/с

• Режим обнаружения поля низкой мощности (SENSE) в режиме Wake-on-field

• Рамка собирается и разбирается для NFC-кадров, указанных на NFC Forum

• Программируемый контроллер синхронизации кадров

• Интегрированные функции автоматического разрешения столкновений, CRC и паритета
