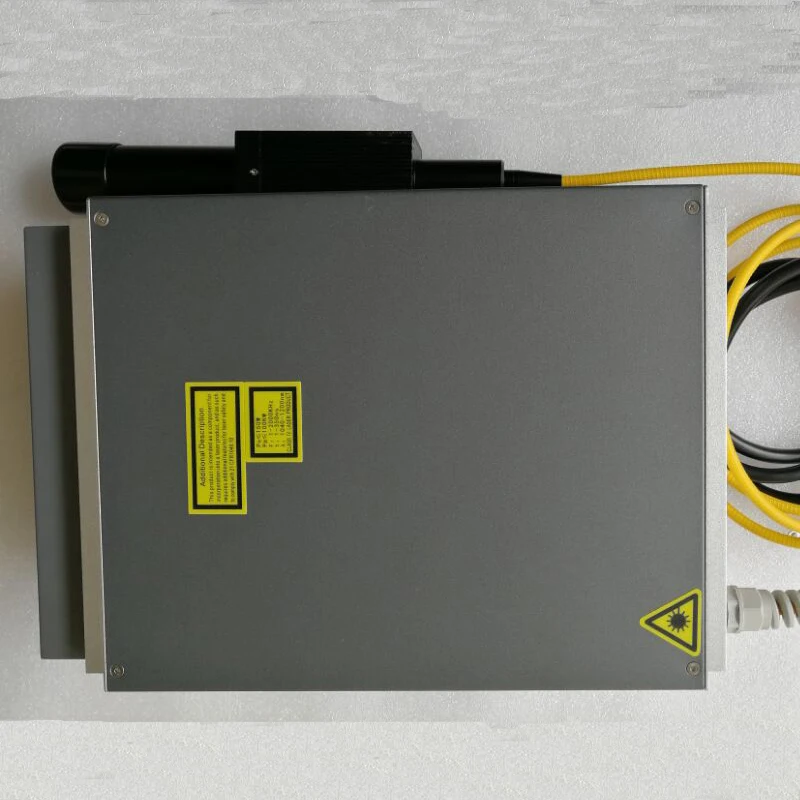

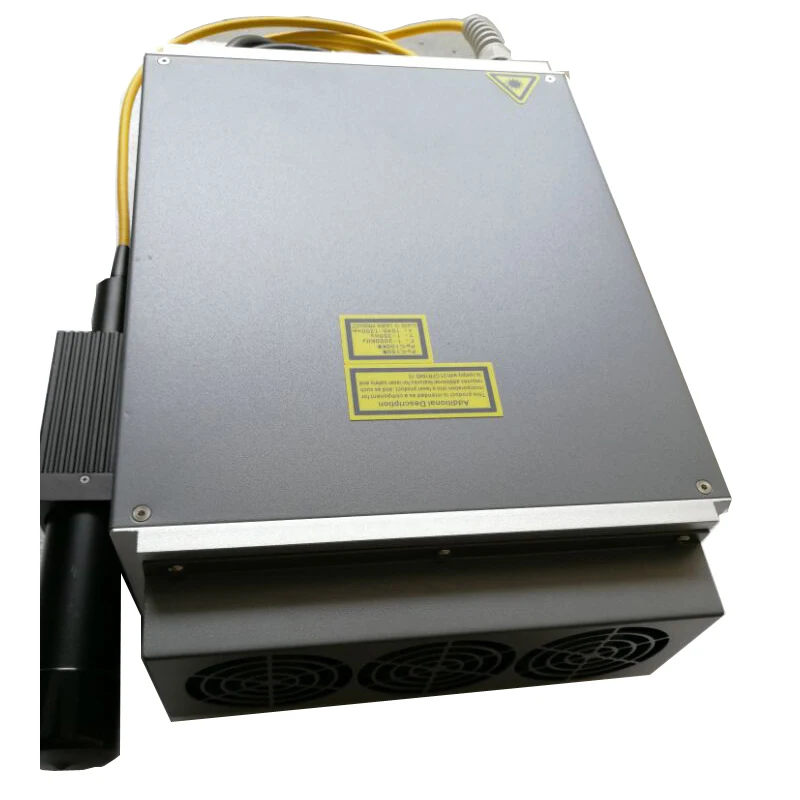

JPT 20 Вт, 30 Вт YDFLP фиксированная ширина импульса одномодовый волоконный лазер

-1 шт., краткое введение

Использование прямого электрически модулированного полупроводникового волоконного лазера в качестве основной конфигурации усилителя мощности осциллятора, импульсные волоконные лазеры JPT LP1 + обладают отличной лазерной производительностью и высоким уровнем управляемости височного импульса. По сравнению с q-переключением волоконных лазеров, волоконные лазеры MOPA показывают лучшую гибкость и поддерживают более широкий диапазон регулировки импульса и более высокий контроль точности. По сравнению с оптоволоконными лазерами серии JPT M, конфигурация JPT LP + MOPA принимает оптимизирование формы волны, что обеспечивает минимальную деформацию импульсов, hences делает пиковую мощность выше волоконного лазера.

2,Продукт композиции

2,1 JPT 20 Вт лазер

Модель: JPT-YDFLP-20-LP1 +-S

Подробное объяснение модели:Означает, что это стандартный продукт LP1 + с использованием одномодового типа оптического волокна с номинальной выходной мощностью @ 20 Вт.

2,2 JPT 30 Вт лазер

Модель: JPT-YDFLP-30-LP1 +-S

Подробное описание модели: означает, что это стандартный продукт LP1 + с использованием одномодового типа оптического волокна с номинальной выходной мощностью при 30 Вт.

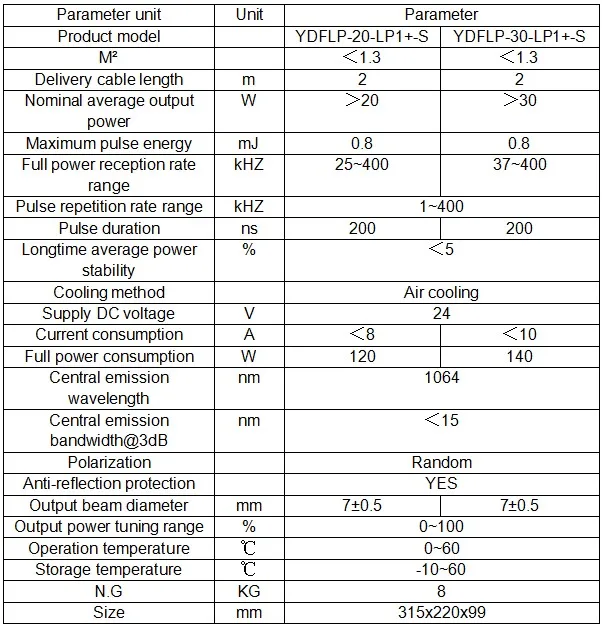

3, параметры продукта

4, Применение преимущества

Силиконовая клавиатура маркировка обработки поверхности металла

Металлическая глубокая резьба высокочастотная линия обработки


5, процесс

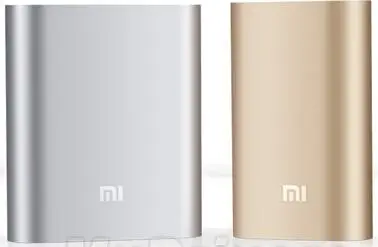

5,1Чехол 1: анодная белая маркировка оксида алюминия

Применение инструкция

Приложение для покрытия мобильного телефона, компьютера, мобильного питания и других цифровых продуктов. Использование лазерного луча для удаления оксидного слоя анодного оксида алюминия. Маркировка логотипа и других букв.

Технологические параметры

Модель лазерного источника: волоконные лазеры серии JPT M1 + и LP

Мощность: 75 ~ 90 (%) (20 Вт/30 Вт) Частота: 50 ~ 100 кГц

Ширина импульса: 100ns или 200ns

Плотность наполнения: 0,04 мм

Процесс анализа

Волоконные лазеры серии JPT M1 + могут отмечать лучшую и более изысканную белую маркировку при ширине импульса 100ns. Он может держать верхнюю пиковую мощность на высокой частоте и высокой скорости. Волоконные лазеры серии LP имеют стабильную ширину импульса 200ns, эффект маркировки немного ЖЕЛТЫЙ, а затенение шероховатое. На высокой частоте, пиковая мощность низкая и скорость маркировки немного медленная.

Образец

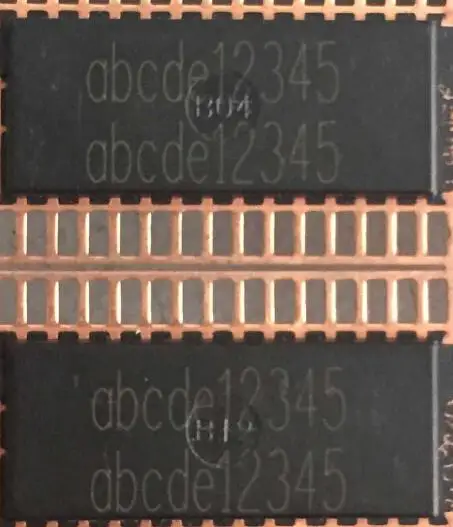

5,2 Case2: IC чипы Одиночная линейная маркировка

Применение инструкции

Лазерная маркировка на чипах IC более четкая и эффективная, чем традиционная печать.

Технологические параметры

Модель лазерного источника: M1 + и LP волоконные лазеры

Полевая линза: F = 330 мм

Длительность импульса: 200ns

Мощность: 82% (20 Вт)

Частота: 400 кГц

Скорость: 2500 мм/сек. разметка одной линии

Процесс анализа

Процесс требует большого объектива и высокой частоты (F = 330 мм) для создания большого, близкого расстояния и толстого фокусировочного пятна.

Образец

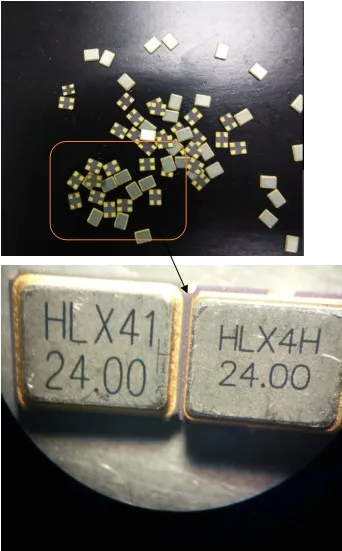

5,3 Case3: кристаллический осциллятор одиночная линия маркировки

Применение инструкции

Маркировка цифр, букв и одиночная черная маркировка на кристаллическом осцилляторе. Линия маркировки является равномерной и 30 мм шириной.

Технологические параметры

Модель лазерного источника: M1 + и LP

Полевая линза: F = 210 мм

Мощность: 63% (20 Вт)

Длительность импульса: 55ns

Частота: 120 кГц

Скорость: 800 мм/сек.

Процесс анализа

Выбирая полевую линзу 210 мм, она делает маркировочную линию шириной и стабильным. После того, как лазер свяжется с внутренней частью материала, область маркировки показывает эффективность черного цвета. Если мощность лазера слишком большая, несущая медь будет маркирована.

Таким образом, чтобы удалить поверхность и черную маркировку, установите M1 + и M6 + волоконные лазеры на слишком малой ширине импульса и небольшой высокой частоте.

Образец
