Пожалуйста, обратите внимание: запишите желаемую модель, иначе мы отправим ее случайным образом
Дополнительная модель:
ESP32-DEVKITC-VIB-F
ESP32-DEVKITC-32D-F
ESP32-DEVKITC-32U
ESP32-DEVKITC-VB-F
ESP32-DEVKITC-VIB
ESP32-DEVKITC-32D
ESP32-DEVKITC-S1-F
ESP32-DEVKITC-VB
ESP32-DEVKITC-32U-F
ESP32-DEVKITC-S1

Обзор:
ESP32-DevKitC V4-это небольшой ESP32-based совет по разработке, изготовленный Espressif. Большинство штифтов I/O разбиваются на гнездовые штифты с обеих сторон для легкого соединения. Разработчики могут подключать эти контакты к периферийным устройствам по мере необходимости. Стандартные женские заголовки также делают разработку легкой и удобной при использовании проводов Dupont.

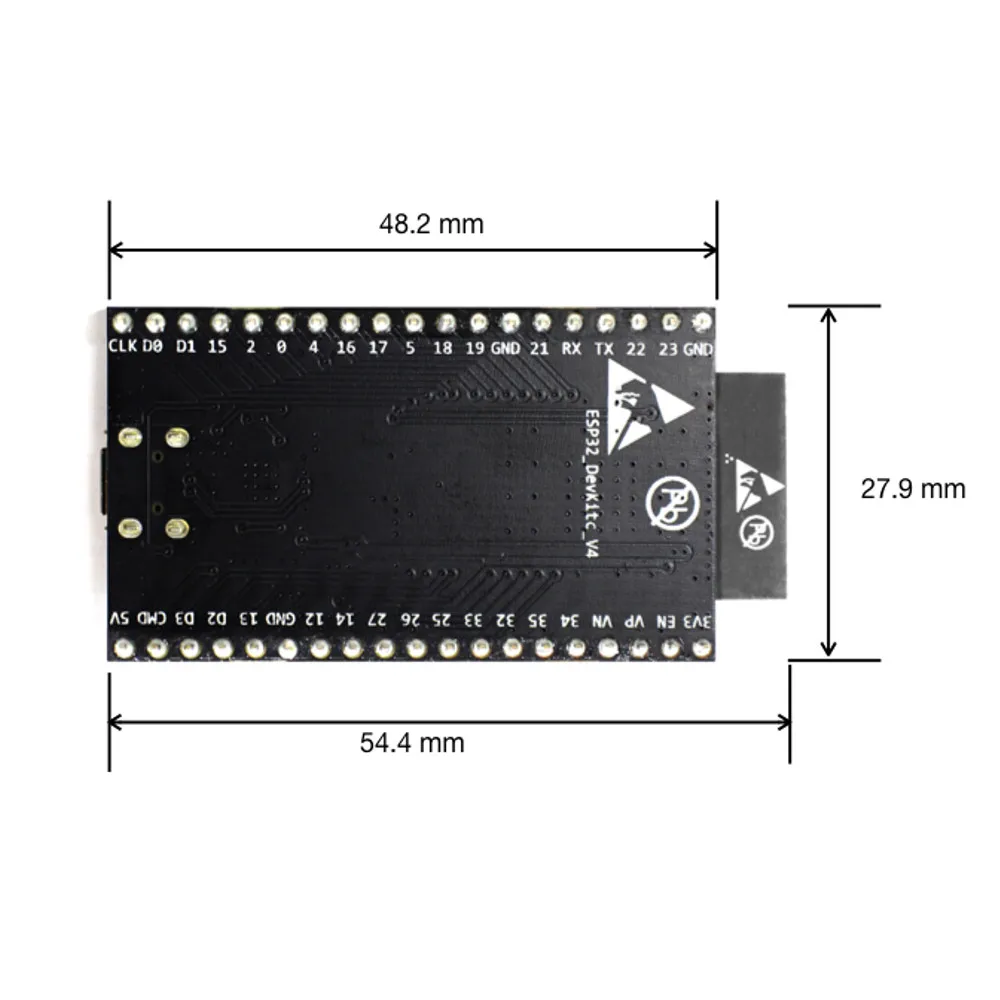

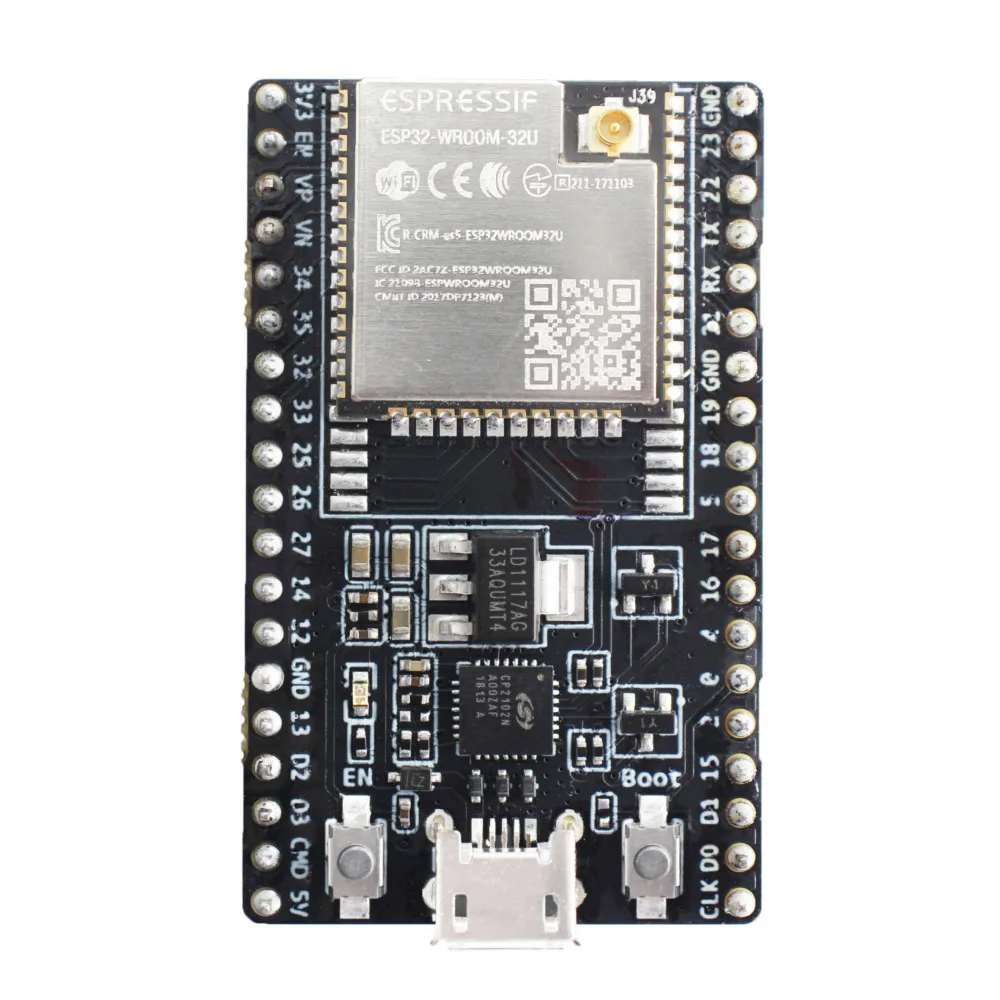

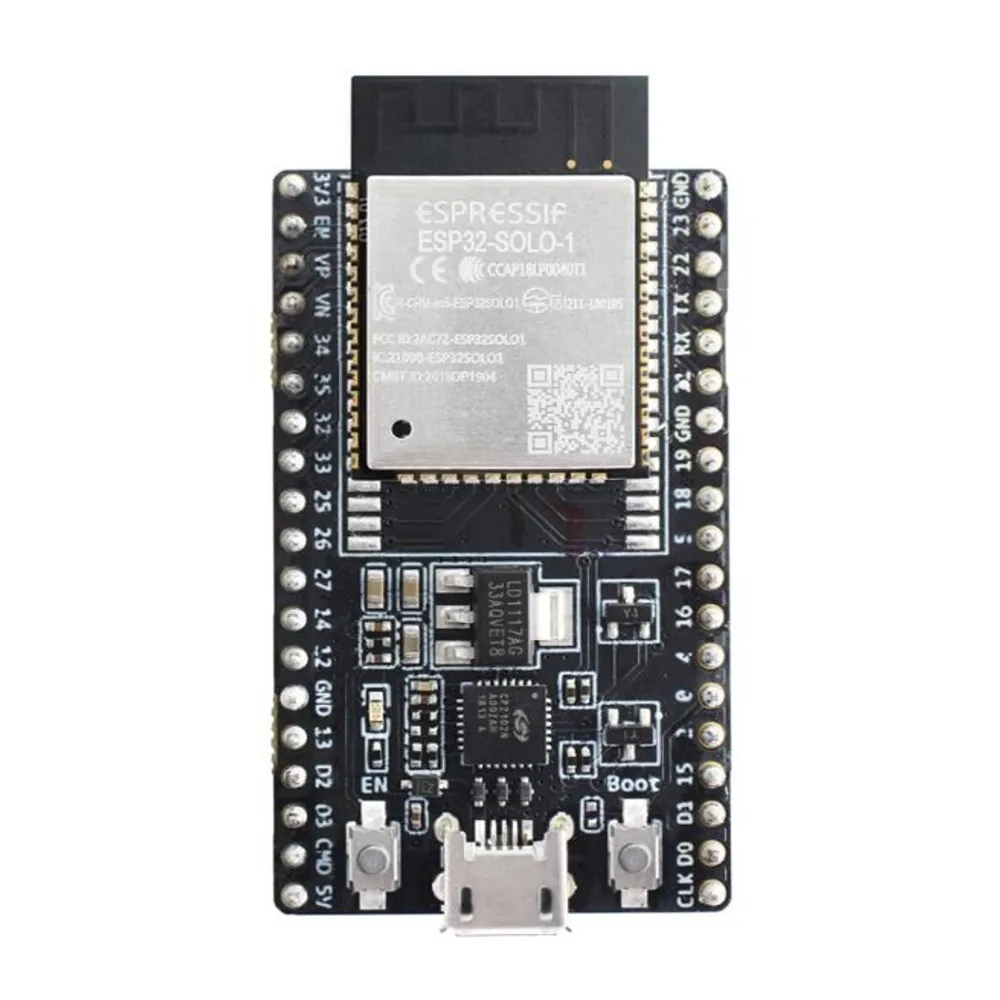

Плата поддерживает различные модули ESP32, включая ESP32-WROOM-32, ESP32-WROOM-32U, ESP32-WROOM-32D, ESP32-SOLO-1 и ESP32-WROVER.
Функциональное описание:

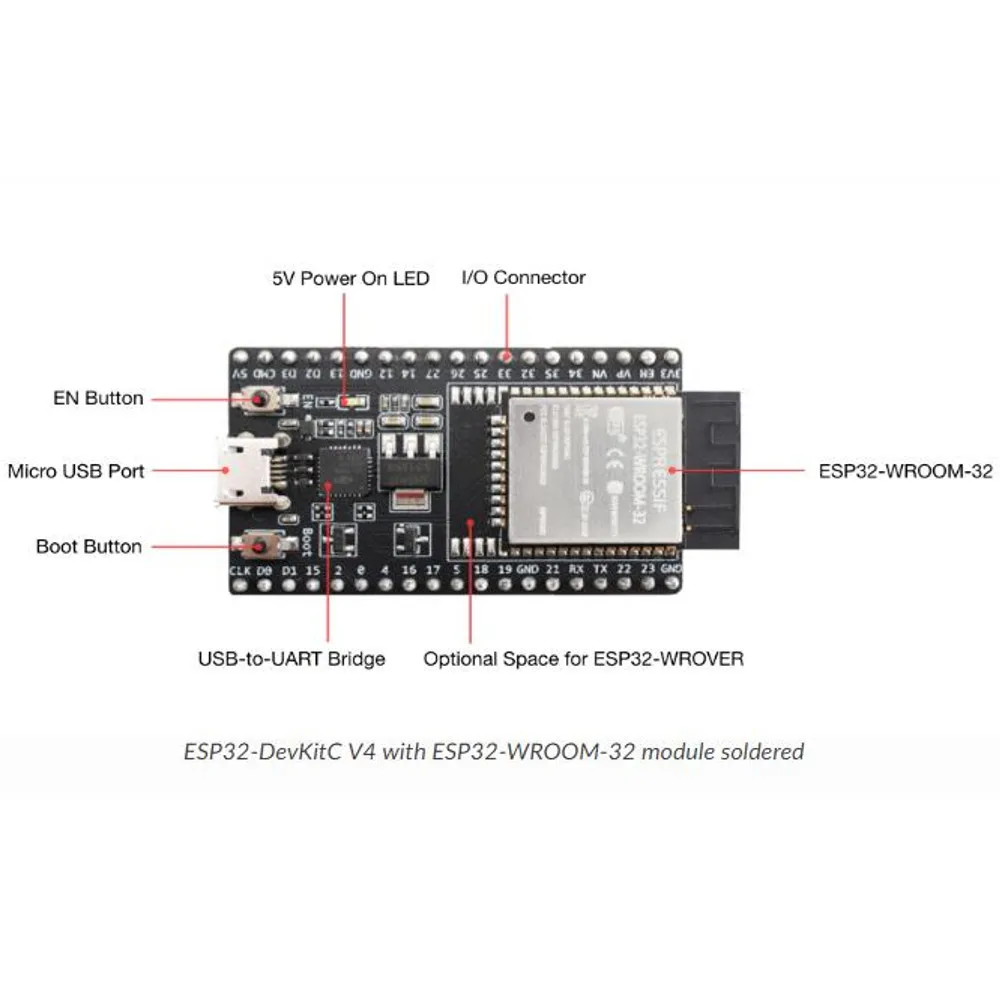

Следующий список и рисунок ниже описывают ключевые компоненты, интерфейсы и элементы управления ESP32-DevKitC платы V4.

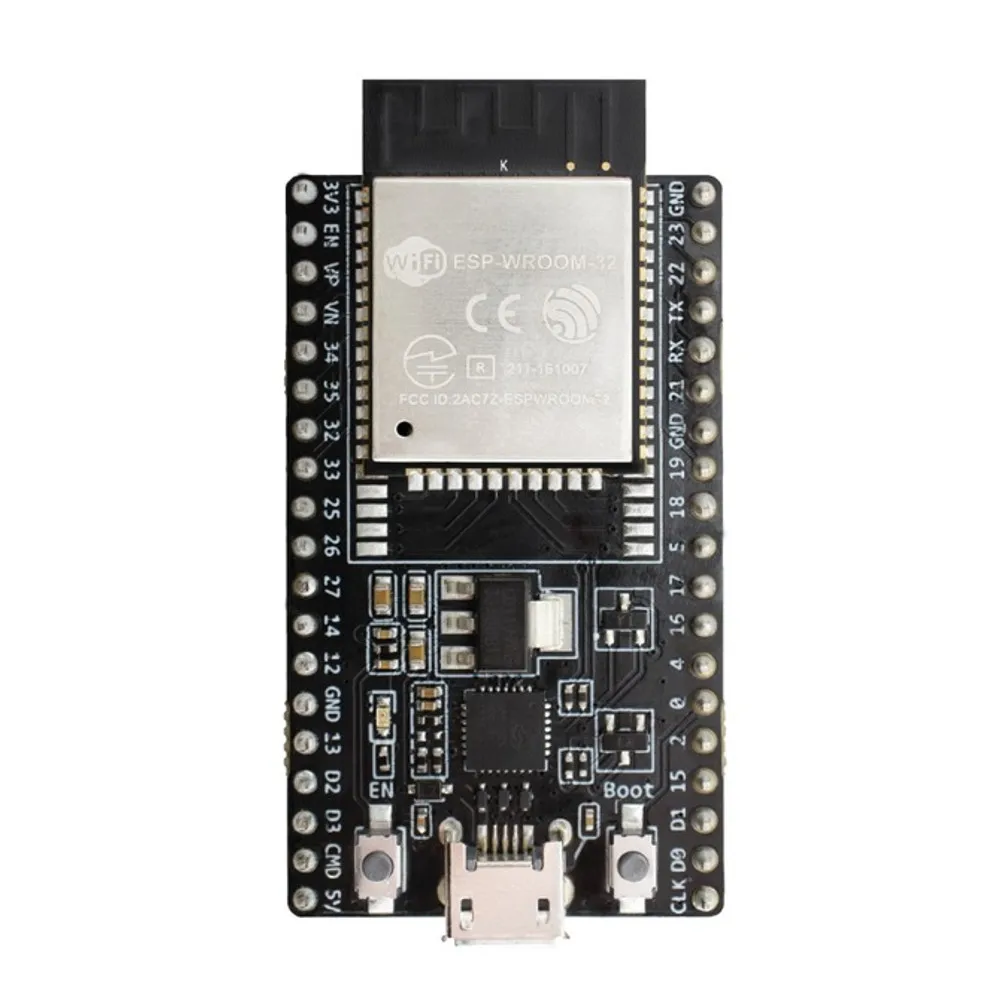

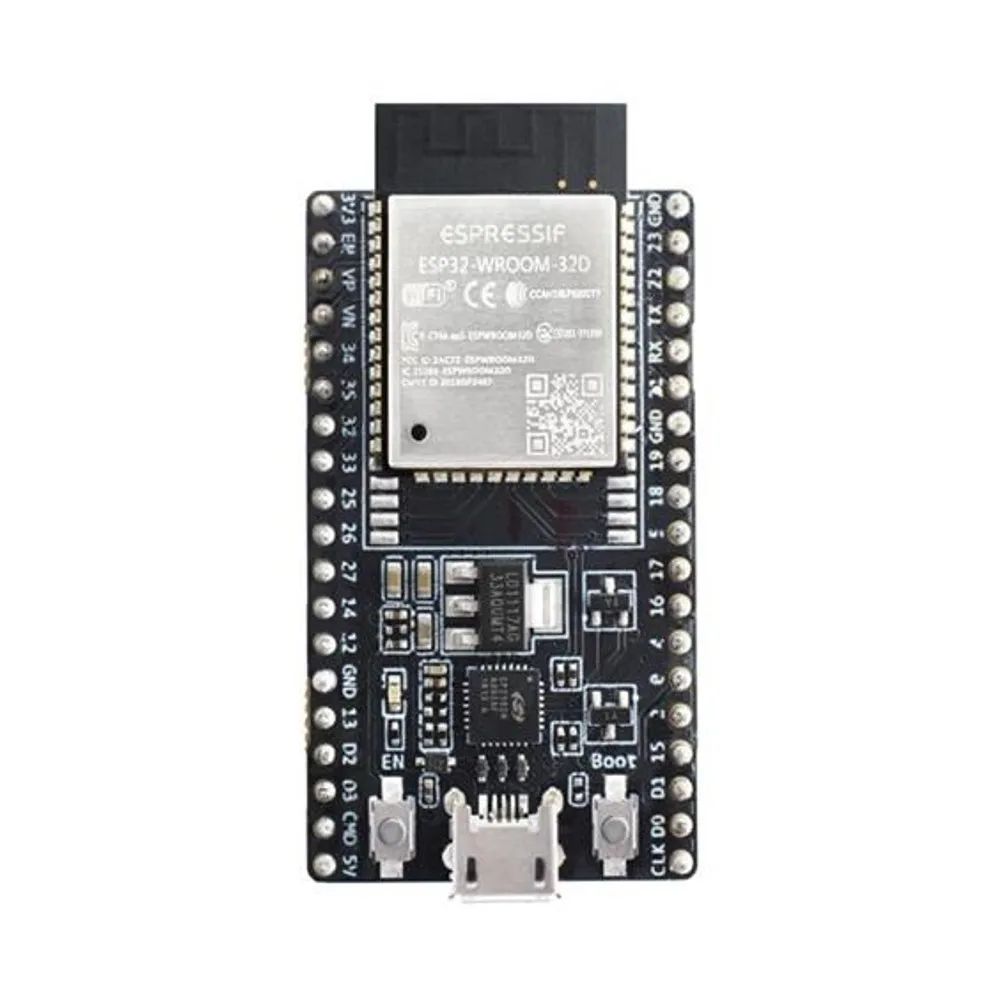

ESP32-WROOM-32D ESP32-WROOM-32D припаянный к ESP32-DevKitC доске V4. Дополнительное пространство для ESP32-WROVER Более длинные ESP32-WROVER модули могут быть паяны вместо ESP32-WROOM-32. Мост USB-to-UART Один чип USB-to-UART bridge обеспечивает скорость передачи данных до 3 Мбит/с. Кнопка загрузки Кнопка загрузки: удерживание кнопки загрузки и нажатие кнопки EN запускает режим загрузки прошивки. Затем пользователь может загрузить прошивку через последовательный порт. Кнопка EN Кнопка сброса: Нажатие этой кнопки Сброс системы. Порт Micro USB Интерфейс USB. Он функционирует как источник питания для платы и интерфейс связи между ПК и ESPmodule. Питание на светодиодах Включается, когда блок питания прилагается к плате. Дополнительные сведения см. В соответствующих документах. Разъем ввода/вывода Большинство контактов на модуле ESPmodule разбиваются на гнездовые штыревые разъемы на плате. Пользователи могут программировать ESP32, чтобы включить несколько функций, таких как PWM, ADC, DAC, I2C, I2S, SPI и т. д.

Примечание:
Некоторые из разбитых штифтов используются внутри ESP32-WROOM-32, ESP32-WROOM-32D/U и ESP32-SOLO-1 модулей для связи с SPI-памятью. Они сгруппированы на одной стороне платы, кроме usb-разъема и маркированы CLK, D0, D1, D2, D3 и CMD (GPIO6-GPIO11). Обычно эти контакты должны быть не подключены, в противном случае доступ к флэш-памяти SPI/SPI-RAM может быть нарушен.

Варианты электропитания:
Для обеспечения питания этой платы доступны следующие варианты: Порт Micro USB, это соединение источника питания по умолчанию 5 V/GND штыри для заголовка 3V3/GND штыри заголовка
Предупреждение:
Вышеуказанные варианты являются взаимоисключающими, т. Е. Источник питания может быть предоставлен с использованием только одного из вышеуказанных вариантов. Попытку питания платы с помощью нескольких подключений может привести к повреждению платы и/или источника питания.
Примечание по C15:
C15, на доске более ранних партий V4, может принести две проблемы: 1. Плата может загружаться в режим загрузки; 2. Если пользователи выводят часы на GPIO0, C15 может повлиять на вывод часов. В результате, если пользователи считают, что C15 повлияет на использование платы, они могут полностью удалить его (см. Скриншот ниже для точного местоположения C15, который окрашен в желтый цвет). В противном случае пользователи не должны беспокоиться о C15.

Соответствующие документы:
ESP32-DevKitC V4 схема (PDF) Таблица данных ESP32 (PDF) ESP32-WROOM-32 таблица данных (PDF) ESP32-WROOM-32D/U техническое описание (PDF)
В комплект входит:
1 x ESP32-DevkitC доска
