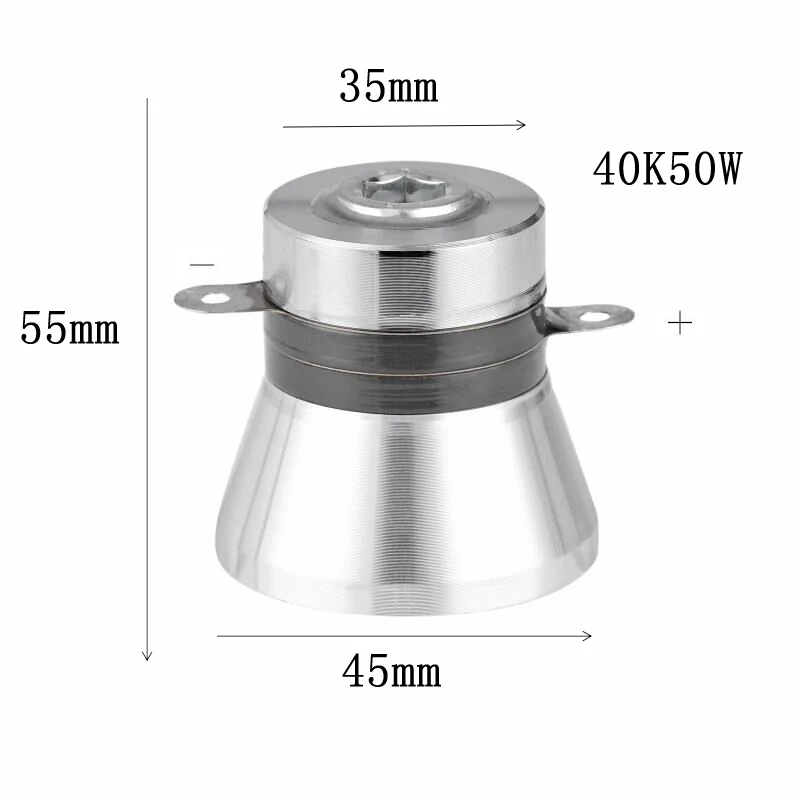

Ультразвуковой датчик вибрации для мытья овощей и посудомоечных машин 40 кГц/50 Вт

Настройка соответствия играет важную роль в системе ультразвукового генератора. Во-первых, когда ультразвуковой преобразователь находится в резонансном состоянии, он обычно представляет Емкостное состояние. Благодаря сочетающейся сети Емкостное сопротивление компенсируется, так что нагрузка ультразвукового генератора максимально приближена к чистому сопротивлению, чтобы уменьшить компонент реактивной мощности. Соответствие сопротивления: в соответствии с теорией переменного тока, когда сопротивление источника питания и сопротивление нагрузки равны, нагрузка может получить максимальную мощность. Поскольку ультразвуковой преобразователь имеет характеристику импедансной модели, Импедансная характеристика нагрузки электропитания всего ультразвукового генератора изменяется путем сопоставления сети, И соответствующие параметры выбраны, чтобы сделать сопротивление нагрузки близко к импедансу источника питания, так что ультразвуковая волна может получить большую электрическую мощность. В настоящее время отечественные и зарубежные исследователи провели углубленные исследования в соответствующей сети ультразвуковых преобразователей. На основе эквивалентной цепи используется простая L-C соответствующая сеть для получения максимальной мощности преобразования и повышения эффективности ультразвукового преобразователя. С точки зрения режима возбуждения ультразвукового преобразователя его можно разделить на два режима возбуждения: режим самовозбуждения и режим самовозбуждения. Поскольку Режимы вибрации двух генераторов отличаются, для генератора возбуждения необходимо знать конкретные параметры ультразвукового преобразователя, включая рабочую частоту. Значение индуктивности, которое необходимо подключить, может быть приблизительно рассчитано путем расчета формулы, в то время как генератор самовозбуждения обычно определяет рабочую частоту путем подключения значения индуктивности. С точки зрения соответствия сопротивления, как это сделать, анализируется. Соответствующая сеть состоит из импульсного трансформатора и R, L и C между генератором и ультразвуковым преобразователем. На основе анализа основного принципа ультразвукового преобразователя и электрической эквивалентной цепи изучены соответствие емкости, соответствие индуктивности, соответствие LC и Т-образное соответствие, И приведены основные методы расчета этих подходящих режимов и параметров, и каждое соответствие анализируется. Преимущества и недостатки этих двух подходящих методов имеют хорошее справочное значение для статического соответствия. Путем анализа характеристик сочетающихся индуктивностей и параллельного соответствия индуктивности на частоте ультразвукового преобразователя, сочетая преимущества этих двух подходящих методов, предлагается сочетающая сеть l-типа, И влияние этих подходящих методов на рабочую частоту и изменения электромеханического коэффициента сцепления сравниваются, Который обеспечивает одно для статического соответствия сети. Способы посадки.7. Высокая производительность: механическое значение Q, высокая эффективность вибрации, высокая амплитуда

Тип	Длина (мм)	Вес (г)	Частота (Гц)	Резонанс импеданс (Ω)	Статический Ёмкость (ПФ) ± 10%	Входная мощность (Вт)
UCE-UT-20100 PZT-8	94	900	20	10-20	5200	100
UCE-UT-25100 PZT-4	77	710	25	10-20	6600	100
UCE-UT-28120 PZT-4	66	720	28	10-20	7800	120
UCE-UT-28100 PZT-8	66	625	28	10-20	5200	100
UCE-UT-28100 PZT-4	66	624	28	10-20	6600	100
UCE-UT-30100 PZT-8	61	555	30	10-20	5200	100
UCE-UT-2560 PZT-4	77	530	25	10-20	5400	60
UCE-UT-2860 PZT-8	68	470	28	10-20	3800	60
UCE-UT-2850 PZT-4	82	425	28	10-20	4100	50
UCE-UT-3360 PZT-8	58	420	33	10-20	3800	60
UCE-UT-4060 PZT-8	55	300	40	10-20	3800	60
UCE-UT-4060 PZT-4	56	310	40	10-20	5400	60
UCE-UT-4050 PZT-4	54	260	40	10-20	4100	50
UCE-UT-4050-1 PZT-4	57	300	40	10-20	4100	50
UCE-UT-5435 PZT-4	36	135	54	10-20	3200	35

Ультразвуковой преобразователь/пьезо преобразователь/пьезоэлектрический преобразователь Применение:

Ультразвуковой датчик погружения и ультразвуковой очиститель и промышленная ультразвуковая Очистительная Машина



Ультразвуковой датчик вибрации для мытья овощей и посудомоечных машин 40 кГц/50 Вт
