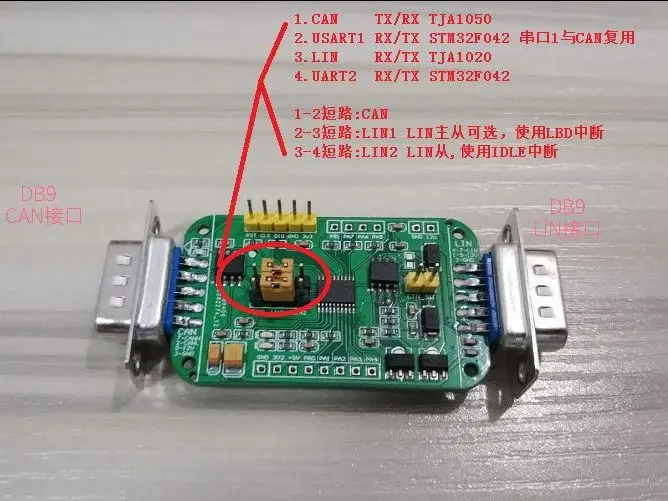

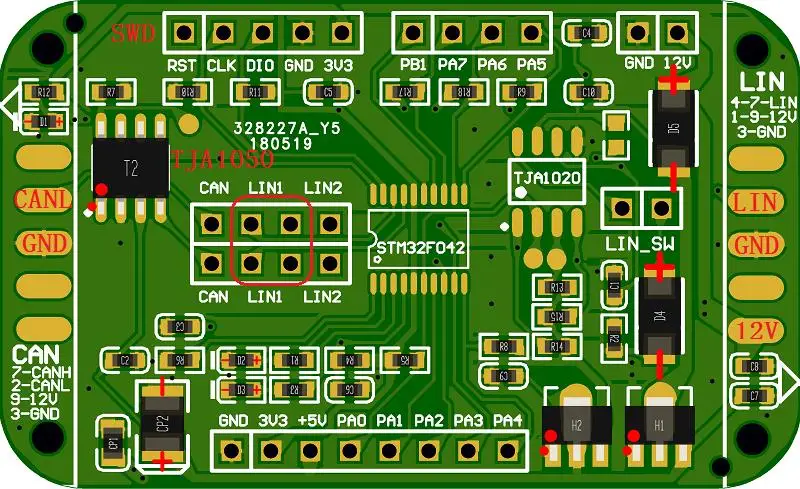

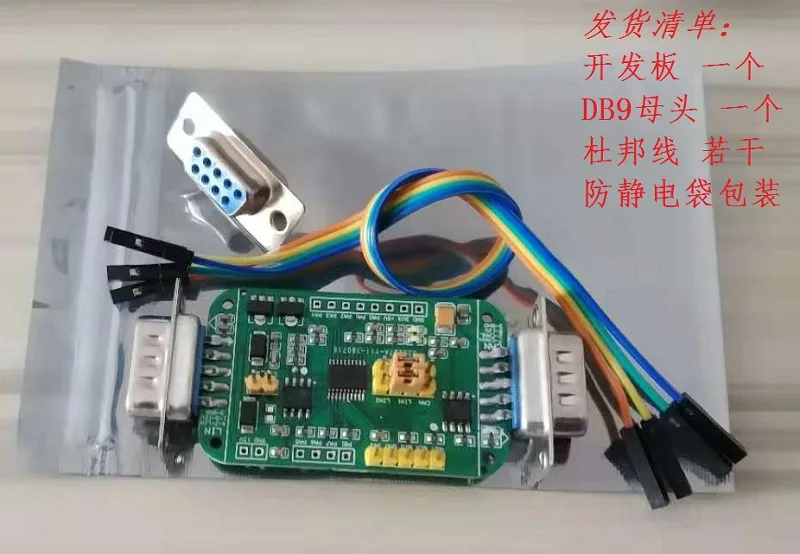

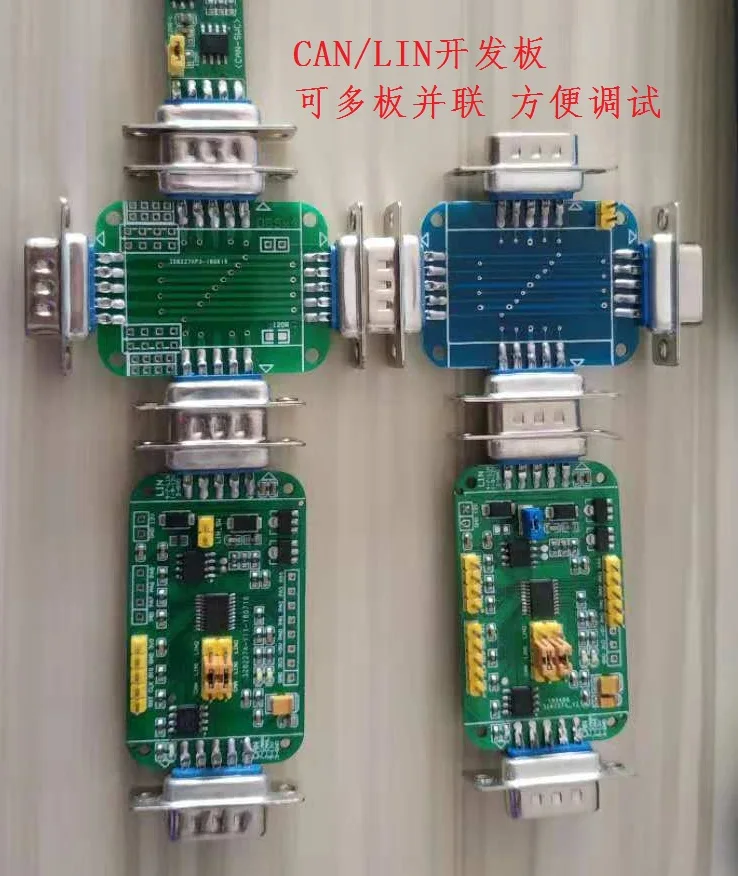

Это двухканальный LIN development board /DEMO board. Существует три способа использования: LIN1, LIN2, CAN. LIN1 использует UASRT1, который может быть установлен как режим master slave и LBD прерывания как интервал кадра. LIN2 использует UART2 и может использовать только режим LIN slave. В качестве интервала кадра используется прерывание холостого хода последовательного порта. Также может быть USART1, потому что это проблема с мультиплексированием F042F6 pin. CAN и LIN1 не могут использоваться одновременно, и могут использоваться только одновременно с LIN2. Если вы хотите использовать его одновременно, выберите STM32F072 development board. У нас также есть код драйвера серии STM32F1xx, основанный на платформе IAR7.8 с версией UCOSII V2.92 (не pit dad's 2,86), пожалуйста, свяжитесь с продавцом. Эта макетная плата не поддерживает однорядную банку, если вы хотите купить однолинейную плату для разработки и соответствующие инструменты анализа, пожалуйста, перейдите на главную страницу магазина, чтобы увидеть соответствующий Однолинейный Совет по развитию! Флуоресцентный При подключении коротких замыканий следует обратить внимание на синхронизацию верхних и нижних рядов, не только подключение одного короткого замыкания, но и не вытеснение. Что MCU использует isSTM32F042F6P632K FLASH, некоторые из предыдущих продуктов использовали F4P6 (номинальное 16K, но доступное пространство вспышки 32K), с 5 мая до F6P6. LIN приемопередатчик usesTJA1020/1021 эти два чипа контакты совместимы. TJA1021 поддерживает последние версии.LIN V2.1/SAE J2602 протокол, но программное обеспечение в основном то же самое, поэтому нет специального чехол случайной доставки. Инвентарь в основном 1021, в основном 1020. Поскольку PA9/PA10 является многофункциональным повторным использованием, CAN и LIN1 не может использоваться одновременно. Если CAN/LIN необходимо использовать одновременно, только CAN + LIN2, то есть, вверх-вниз 1-2 короткого замыкания, вверх-вниз 3-4 короткого замыкания. Если вы хотите использовать его одновременно, выберите STM32F072 development board. На плате SWD загрузите интерфейс отладки, вы можете использовать STLINK/JLINK и другие инструменты с функцией SWD. STLINK магазин доступен. Пожалуйста, проверьте переднюю страницу магазина для получения подробной информации. В результате честного труда каждая строка кода в исходном коде Сгущает болезненные занятия многих людей, а некоторые коды предков, хотя и кажутся грязными, являются настоящими чашами для риса. На самом деле, личная ценность каждой программы ape, которая живет на этом коде, поддерживается этими кодами. Поэтому попросите тех, кто растягивает руки, почтить труд других и ценить их труд! Флуоресцентный Будьте внимательны: Версия KEIL находится на линии.! KEIL был анти-пиратством в последние годы, и большинство треснувших версий KEIL в Китае действительны для 2020.Рекомендуется версия IAR!IAR среда разработки почти идентична KEIL. Те, кто знаком с KEIL, просты в использовании, а возможность оптимизации кода IAR-лучше. Исходный файл обеспечивает среду установки IAR и режим трещин. После растрескивания он может скомпилировать исходный код напрямую.(Исходный код IAR имеет две версии: UCOS II V2.92 входит в комплект/не входит в комплект; Исходный код KEIL version system naked run не содержит только RTOS version, требует KEIL MDK v5.12 или более версии + STM32F0XX комплект разработки; "Три-выбор-два" вариант для некоторых покупателей, чтобы узнать UCOS II, Также может использоваться как переход KEIL к IAR; Функции разных версий исходного кода одинаковы. Образец, но разница между IDE в различных условиях разработки. Нет послепродажного обслуживания! НЕ ПРЕДОСТАВЛЯЙТЕ технические рекомендации! Пожалуйста, внимательно прочитайте следующее перед покупкой, чтобы не ошибиться позже. Пожалуйста, просмотрите демонстрационный код программы самостоятельно! Демонстрационная программа исходного кода написана в стандартной ANSI C, стандартной ST driver library, все используют китайские аннотации и используют инструмент CoolFormat для форматирования всех кодов. До тех пор, пока вы понимаете код на языке C, вы должны полагаться на свою собственную способность трансплантировать его в другие среды развития. Для всех видов программного обеспечения и аппаратных разработок вопросы, поднятые отзывы, только когда инженер заинтересован и имеет время ответить! Для тех, кто остро нуждается в профессиональной поддержке, пожалуйста, проконсультируйтесь с продавцами и приобретайте платные технические услуги. Описание аппаратного интерфейса: Два интерфейса DB9, один для CAN и другой для LIN, несовместимы. Будьте осторожны, чтобы не вставлять ошибки. Источник питания и заземляющий провод являются универсальными. Может интерфейс DB9 pin определение: 9,12 в (поддержка только шведских инструментов KVASER) 2.CANL (общее определение) 7.CANH (общее определение) 3.GND (общий) Описание интерфейса: обычная связь не требует 12 В, GND, необходимо использовать только CANH, CANL CAN. LIN interface DB9 pin definition: (Совместимость с различными инструментами разработки LIN) 9,12 в (шведское определение инструмента KVASER) 1,12 в (немецкий PCAN/PLIN определение инструмента) 4.LIN (немецкий инструмент PCAN/PLIN использует эту ногу, чтобы сделать LIN line). 7.LIN (шведский инструмент KVASER использует эту ногу, чтобы сделать LIN line). 3.GND (общий) Описание интерфейса LIN: необходимо использовать три провода (12 В, LIN, GND). Многоузловое параллельное соединение необходимо только для питания одной из демонстрационных плат. Два светодиодный платы используется для простых тестов, а резервные порты IO легко расширяются и используются. Демонстрационная программа содержит базовый код драйвера CAN и LIN, и каждая из них имеет четыре отдельных демонстрационных программы. Соответствующие переключатели макросъемки можно открыть один за другим в разделе «компилирование». H "файл и перекомпилирован. Флуоресцентный Часто задаваемые вопросы ответ: Вопрос 1. Когда я создаю коробку декодера навигации, как я могу решить, добавить ли сопротивление терминала 120 евро? Ответ: обычно не требуется сопротивление клеммы. Если оригинальная навигация для транспортного средства также CAN bus, то после удаления оригинального навигационного источника питания транспортного средства и его можно подключить, Используйте мультиметр для обнаружения сопротивления между CANH и CANL. Если есть сопротивление, то ваша демонстрация должна добавить такое же сопротивление. Вопрос 2 .. Возможно ли отправить данные в Линь автобус транспортного средства с помощью демонстрационной платы в качестве основного режима? Ответ: как правило, это невозможно. Если вы не удалите электронное оборудование в режиме LIN main оригинального автомобиля, а затем используйте демонстрационную панель для имитации тех же данных, чтобы заменить удаленную функцию. Вопрос 3.LIN-это основной режим без вытягивания резистора? Ответ: Да, но прилагается только узел LIN slave. Вопрос 4. Может ли трансивер TJA1050 общаться с низкой скоростью? Можете ли вы связаться с одним трансивером Can? Ответ: низкая скорость может, до тех пор, пока скорость передачи данных устанавливается на то же самое на программном обеспечении, но нет функции, терпимой к ошибкам, рекомендуется по возможности заменить низкоскоростной толерантный трансивер CAN (1054/1055); Не может общаться с одной линией can, необходимо изменить на выделенный трансивер, Например, AU5790. Демонстрационное программное обеспечение также должно быть изменено на 33,3 k (83,3 k). Вопрос 5. Какова скорость передачи данных, которая обычно используется для автомобильных автобусов LIN? Ответ: 96001040019200 Вопрос 6.LIN может ли основная линия быть двусторонней связью? Ответ: Да, номер LIN эквивалентен полудуплексному последовательному порту режима связи. В частности, посмотрите на протокол V2.0. Я не могу понять демонстрационный код части 7.CAN. Вы можете мне это объяснить. Ответ: NC, пожалуйста, поймите это самостоятельно. Вопрос 8. Могу ли я добавить устройство can на автобус CAN? Может ли LIN bus добавить устройство LIN? Ответ: CAN: абсолютно; LIN: часть его. Шина CAN имеет третейский механизм, и его можно использовать до тех пор, пока скорость передачи данных будет последовательной. Но LIN bus не может быть произвольно добавлен, если вы только что прочитали данные. Вопрос 9. Мои две демонстрационные доски не могут общаться. Как мне с ними справиться? Ответ: сначала восстановите демонстрационную программу и измените ее на заводе по умолчанию, чтобы проверить, подходит ли оборудование. Если все в порядке, пожалуйста, проверьте модифицированный код для себя. Вопрос 10. Мой автобус LIN может получать данные по ставкам 9600 и 10400 бод. Какая скорость передачи данных является правильной? Ответ: некоторые автобусы LIN имеют эту проблему, если вы можете получить данные, пожалуйста, внимательно проверьте правильность проверки LIN bus. Правильная скорость передачи данных является правильной для проверки. В большинстве случаев выбирается 10400. Лучше использовать профессиональные инструменты LIN для обнаружения. Вопрос 11. Я использую демонстрационную панель как LIN slave, как я могу отправить данные в LIN bus? Ответ: Прежде всего, не отправляйте данные на транспортное средство LIN легко, что приводит к ошибкам в связи с шиной. Если электронное устройство шины LIN на оригинальном транспортном средстве заменяется демонстрационной платой, данные могут быть отправлены, но данные должны быть отправлены в указанной последовательности времени. В этот чехол, мы должны строго следуем оригинальный синхронизации и проверьте способ. Вопрос 12. Могу ли я использовать демонстрационную панель как LIN host для общения только с электронным устройством, работающим на транспортном средстве? Это устройство LIN slave. Ответ: Конечно, демонстрационная плата в качестве главного узла LIN отправляет заголовок сообщений протокола LIN (00, 55, PID), и вы можете получить ответ от электронного оборудования, при условии, что вы знаете, какое значение PID по умолчанию устройства. Это значение необходимо проверить самостоятельно. Может ли проблема 13. Демонстрационная плата висеть в сети Can в течение длительного времени? Приведет ли это к кормлению? Ответ: Да, он нуждается в функции сна. Рабочий ток демонстрационной доски составляет около 20 мА, а постоянный ток-около 1 мА. Демонстрационная программа должна увеличиваться без функции dormancy. Если это хлопотно, это может напрямую изменить основную частоту системы на 8 МГц, а ток составляет всего 6 мА, что не приведет к подаче. Проблема 14.LIN Описание автобуса документ LDF как найти его? Ответ: не беспокойтесь найти его. LDF файл является нормотворческим документ на ранней стадии развития LIN bus. В нем описывается состояние, действие, время, диагностика и обработка всех узлов LIN bus. Он не будет открыт для внешнего мира в основном. Это сюрприз, что его можно получить каким-то образом. Даже если вы используете инструмент для анализа шины LIN, трудно вывести все LDF с обратной стороны. Какова файловая структура вопроса 15.LDF? Ответ: включает в себя Ldf заголовок, узловую секцию, сигнальную секцию, рамную секцию, таблицу расписания, раздел кодирования сигнала и кодирование для сопоставления сигналов. Обычно только плата версия программного обеспечения будет поддерживать LDF файлы, такие как XTM, xAnlyster, CANOE, нормальная версия почти не поддерживается. Вопрос 16.LIN как раб отправляет данные для управления ростом и падением окон? Ответ: большинство из них зависит от опыта. Прежде всего, нам нужен анализатор данных шины LIN, чтобы найти соответствующую рамку управления окном и проверить, имеет ли рамка только Заголовок сообщения (0055 PID), но нет содержимого данных. Затем мы используем DEMO slave, чтобы дать данные ответа на заголовок, и обратите внимание, что контрольная стоимость должна быть правильной. Вопрос 17. Мой широко используемый чип-серия STM32F1XX. Могу ли я пересаживать программу в серии STM32F1XX? Ответ: все в порядке. Если вам нужно проконсультироваться с продавцом, его структура кода в основном соответствует коду серии F0. Однако исходный код серии F1 основан только на платформе разработки IAR7.8 с версией UCOSII V2.92 (не Kengda версии 2,86), без KEIL версии, и не может быть использован в STM32F042 development board. Вопрос 18. Почему мой LIN development board может использоваться в автобусе, и точка к точке одна не будет работать? Ответ: LIN-режим master-slave, сеть LIN транспортного средства в основном основана на BCM или Master инструмента, поэтому режим Slave должен использоваться при получении транспортного средства; И индивидуальный режим «точка-точка» должен специально анализировать, является ли ваш тестовый объект мастером или рабом, И режим работы LIN development board должен быть установлен согласно конкретному оборудованию. Этот Линь отличается от CAN. Каждый узел может быть одноранговым, без Master/Slave. Вопрос 19. Может ли эта плата для разработки использоваться для считывания данных OBD и отправки некоторых данных для управления оборудованием на транспортном средстве? Ответ: чтение данных может быть в порядке. В OBD линия CAN, как правило, расположена на 6/14 и всего 500 кбит/с, одна скорость передачи данных, которую можно прочитать до тех пор, пока проводка верна; В некоторых автомобилях, таких как общие серии, используется одноступенчатая банка, которая расположена на первой ступне OBD, Таким образом, скорость передачи данных не может быть прочитана напрямую и должна заменить трансиверы для использования. Но отправка данных в OBDII для управления оборудованием на транспортном средстве требует небольшого опыта, а не только каких-либо данных, требуется много времени для анализа и изоляции точных команд управления. В OBD нет линии LIN, поэтому мы не рассматриваем чтение данных LIN. У нас также есть специальная плата разработки OBDII CAN, которая заинтересована в этом. Вопрос 20: как разбирать данные в OBD? Мне просто нужны данные, связанные с двигателем, такие как скорость, угол дроссельной заслонки, скорость колеса, мгновенная скорость, оставшееся масло, как определить, какой идентификатор данных байта соответствует какому содержанию? Ответ: трудно сказать. Если модель тестового объекта выполнена в соответствии с Протоколом ISO15765, эти идентификаторы можно найти в ISO15755-3. Однако в настоящее время большинство моделей на рынке не строго соблюдают этот стандарт. Чтобы определить нужную вам информацию, вы должны полагаться на слова и дела, которые на самом деле не ясны в течение полутора секунд. Конечно, должны быть некоторые основные правила. Простые, такие как скорость двигателя и скорость транспортного средства, должны быть выражены в двух байтах, таких как: Скорость двигателя = byte0 * 256 + byte1 (поворот); Мгновенная скорость = (byte2 * 256 + byte3) /100 (км/ч); Конечно, не только эти две формулы, но и различные автомобили и различные алгоритмы являются нормальными. Анализ этих данных требует много терпения и зрения, чтобы найти закон. Вопрос 21: Может ли Совет по развитию поддерживать одну линию? Скорость передачи данных составляет 33,33 K и 83,33 K? Ответ: одна линия может отличаться от обычной, в основном потому, что трансивер отличается. Есть некоторые различия в коде о скорости, месте дискретизации, режиме передачи данных и передачи. CAN и single-line не могут общаться друг с другом. В нашем магазине предлагается приобрести специальный Однолинейный Совет по развитию. Для получения подробной информации, пожалуйста, посмотрите на переднюю страницу магазина. Флуоресцентный Ниже приводится проверка данных связи демонстрационной платы с помощью "KVASER LIN Bus Analysis Tool + XTM FREE Software": Отдельный LIN-MASTER, два удостоверения личности не получили ответа раба. LIN данные сортируются по ID Флаги идентификаторов времени DLC счетчик данных = = = = = = = = = = = 4073,08231 C 411121314 4073,33232 C 421222324 4072,58322 H 0/заголовок сообщений не отвечает на slave. 4072,83229 ч 0/без ответа от slave = = = = = = = = = = = Примечание: Идентификатор PID, удаляет бит7 и бит6. Вышеуказанные данные выдаются с помощью демонстрационного кода и перехвачены с помощью инструмента KVASER.
