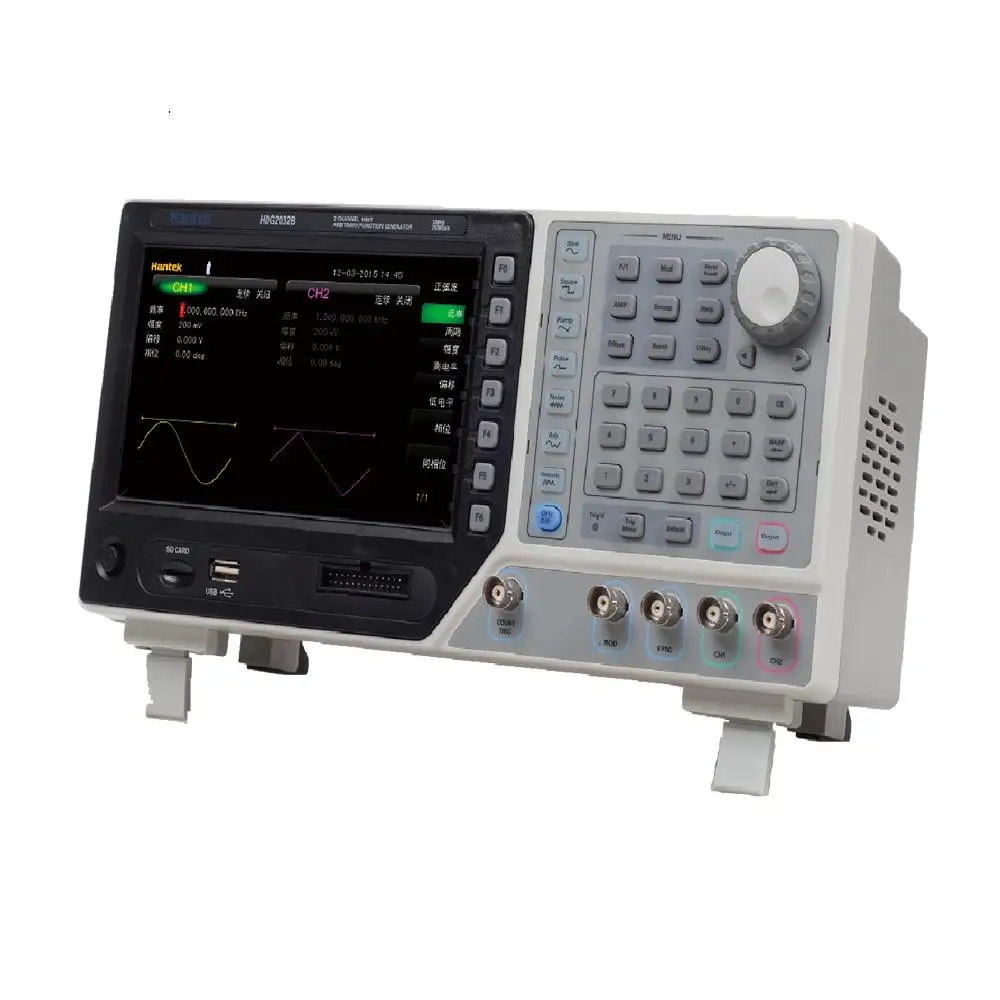

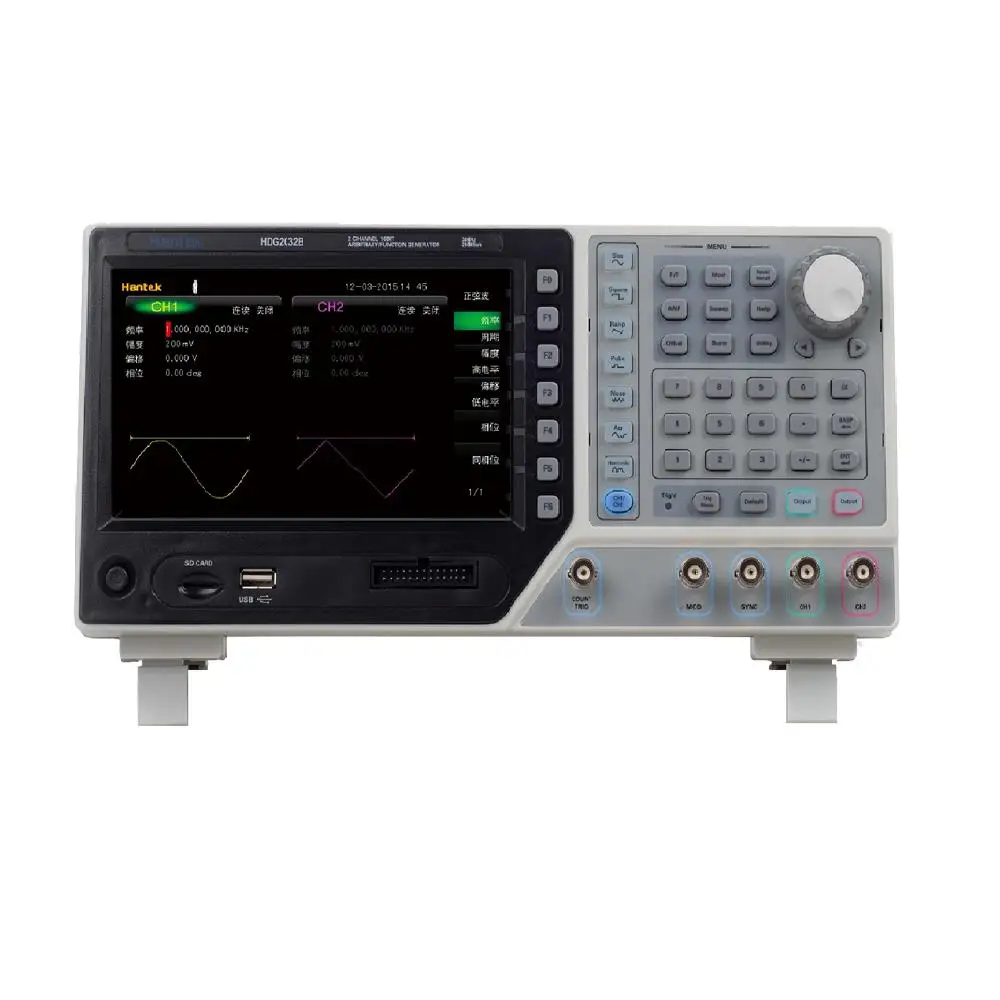

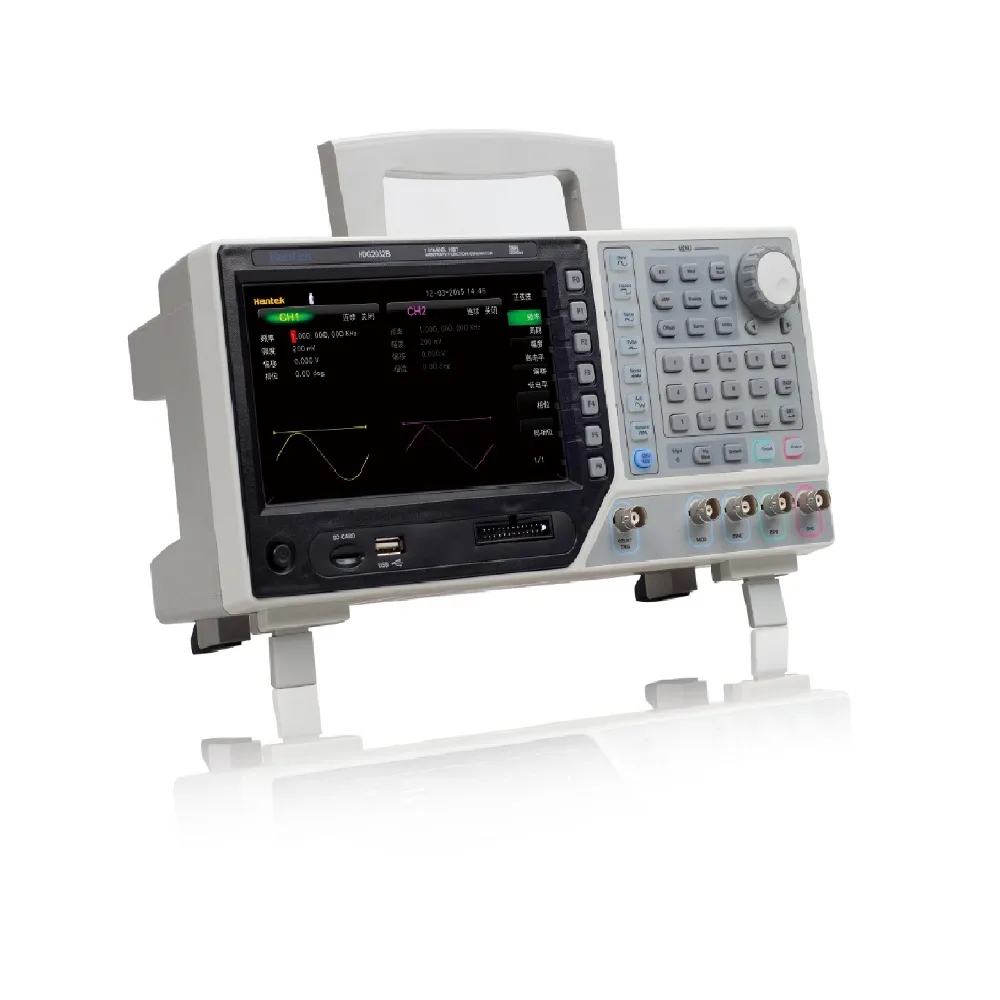

Модель

HDG2102B

HDG2082B

HDG2062B

HDG2032B

HDG2022B

HDG2012B

HDG2002B

Основные Особенности

Канал

2

2

2

2

2

2

2

Объем памяти

64M

64M

64M

64M

64M

64M

64M

Для измерения пульса

100 МГц

80 МГц

60 МГц

30 МГц

20 МГц

10 МГц

5 МГц

Частота дискретизации

250MSa/s

Напряжение Разрешение

16Bit

Цифровой Выход

16 Каналы выход

Для измерения пульса характеристика

Стандартный сигналов

Синус, квадрат, пандус, пульс, шум, Синк, экстенциальный подъем, экстенциальное падение, ЭКГ, Гаусс, авер синус, лорентц, двухтональный, постоянный ток

Синуса

1uHz ~ Макс.

Квадратной формы

1uHz ~ 30 МГц

1uHz ~ Макс.

С верхней частью в виде крыльев

1uHz ~ 15 МГц

1uHz ~ Макс.

Пандус/Треугольники

1uHz ~ 4 МГц

1 Гц ~ 3 МГц.

Белый Шум

1uHz ~ Макс.

Генератора сигналов произвольной формы.

1uHz ~ 20 МГц

1uHz ~ 20 МГц

1uHz ~ 20 МГц

1uHz ~ 20 МГц

1uHz ~ 15 МГц

1uHz ~ 10 МГц

1uHz ~ 5 МГц

Разрешение

1uHz

Точность

± 50ppm, 18 ~ 28 ℃

Синусоидальная волна спектра чистоты

Коэффициент гармонических искажений

Типичный (0dBm)DC-1MHz: <-60dBc; 1 МГц-10 МГц: <-55dBc; 10 МГц-100 МГц: <-50dBc

Суммарный коэффициент гармонических искажений

<0.1% (10 Гц-20 кГц, 0dBm)

Ложных сигналов

Типичный (0dBm):≤ 10 МГц: <-65dBc;

(Не-hormonic)

> 10 МГц <-65dBc + 6 дБ/фаза спектра

Фазы Шум

Типичный (0 дБм, 10 кГц смещение,) 10 МГц: ≤-115 дбк/Гц

Квадратной формы

Rise/времени простоя

<10ns

<11ns

<12ns

<14ns

<16ns

<18ns

<18ns

Выброс

<3%(100 кГц, 1Vpp)

Рабочий цикл

≤ 10 МГц: 20.0% ~ 80.0%;

8.0% ~ 92.0%

10 МГц ~ 40 МГц: 40.0% ~ 60.0%;

> 40 МГц: 50.0%

Non-симметри

1% периода + 5ns

Дрожания (амплитудно-модулируемый сигнал)

Типичный (1 МГц, 1Vpp, 50Ω)≤ 5 МГц: 2ppm + 500ps; > 5 МГц: 500ps

Пандус

Линейность

≤ 1%(1 кГц, 1Vpp)

Симметри

0% ~ 100%

С верхней частью в виде крыльев

Период

33.33ns ~ 1 мс

40ns ~ 1 мс

40ns ~ 1 мс

50ns ~ 1 мс

50ns ~ 1 мс

100ns ~ 1 мс

200ns ~ 1 мс

Пульс

≥ 12ns

≥ 14ns

≥ 14ns

≥ 16ns

≥ 16ns

≥ 18ns

≥ 18ns

Передний край времени

≥ 8ns

≥ 9ns

≥ 10ns

≥ 10ns

≥ 11ns

≥ 11ns

≥ 12ns

Выброс

<3%(1VPP)

Дрожания (амплитудно-модулируемый сигнал)

Типичный (1 МГц, 1Vpp, 50Ω)

≤ 5 МГц 2ppm + 500ps

> 5 МГц 500ps

Генератора сигналов произвольной формы. Wavefrom генератор

Сигналов Длина

64M точки

Вертикальный Разрешение

16 бит

Частота дискретизации

250MSa/s

Время нарастания/спада

Типичный (1Vpp):<6ns

Дрожания

Типичный (1 МГц, 1Vpp, 50Ω)

≤ 5 МГц 2ppm + 500ps;

> 5 МГц 500ps

Амплитуда характеристика

Диапазон амплитуды

≤ 20 МГц: 2mVpp - 20Vpp;≤ 60 МГц: 2mVpp -15Vpp;≤ 80 МГц: 2mVpp -10Vpp;

≤ 90 МГц: 2mVpp - 5Vpp;≤ 100 МГц: 2mVpp - 2Vpp

Точность

Типичный (синус 1 кГц, отклонение 0 В, >10mVpp, авто); ± 1% от настройки ± 2mVpp

Амплитудно-это действительно плоский экран

≤ 10 МГц: ± 0,1 дБ; ≤ 60 МГц: ± 0,2 дБ; ≤ 100 МГц: ± 0,4 дБ

Разрешение

1mv или 4 цифр

Импеданс

50Ω

Офсетная печать Характеристика

Диапазон

| Voffset | < Vmax - Vpp/2

Точность

±(1% настроек + 5мв + 0.5% амплитуды)

Модуляции характеристика

Модуляции Тип

AM, FM,PM,2ASK,2FSK,2PSK,PWM

AM

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Глубина

0% ~ 120%

FM

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Отклонение частоты

0 ~ 360

PM

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Отклонение частоты

0% ~ 120%

2ASK

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

2FSK

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

2PSK

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

PWM

Перевозчик сигналов

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник света

Внутренний/внешний

Модуляции сигналов

Синус, квадрат, пандус, шум, Arb.

Скорость кода

1 Гц ~ 500 кГц

Ширина отклонение

От 0% до 100% ширины импульса

Burst характеристика

Burst рассчитывать

1 ~ 2000000000

Закрытый источник

Внешний триггер

Источник запуска

Внутренний, внешний или ручной

Развертки характеристики

Тип

Линейный

Typedirection

Вверх

Время развертки

280 000s

Hold/время возврата

280 000s

Источник запуска

Внутренний, внешний, ручной

Марка

Падающий край сигнала синхронизации (программируемый)

Общие характеристики

Интерфейс

USB хост, USB устройство, LAN опционально

Дисплей

7 ''64K цветной TFT дисплей, 800*480

Мощность Напряжение

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ; 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ

Мощность потребления

<60 Вт

Выход ток

0.15A

Размеры

305 мм x 100 мм x 130 мм (Д x Ш x В)

Вес

3 кг
