7А/160 Вт двойной модуль привода двигателя постоянного тока, высокая мощность промышленного класса, положительный и отрицательный, PWM скорость, L298 логика

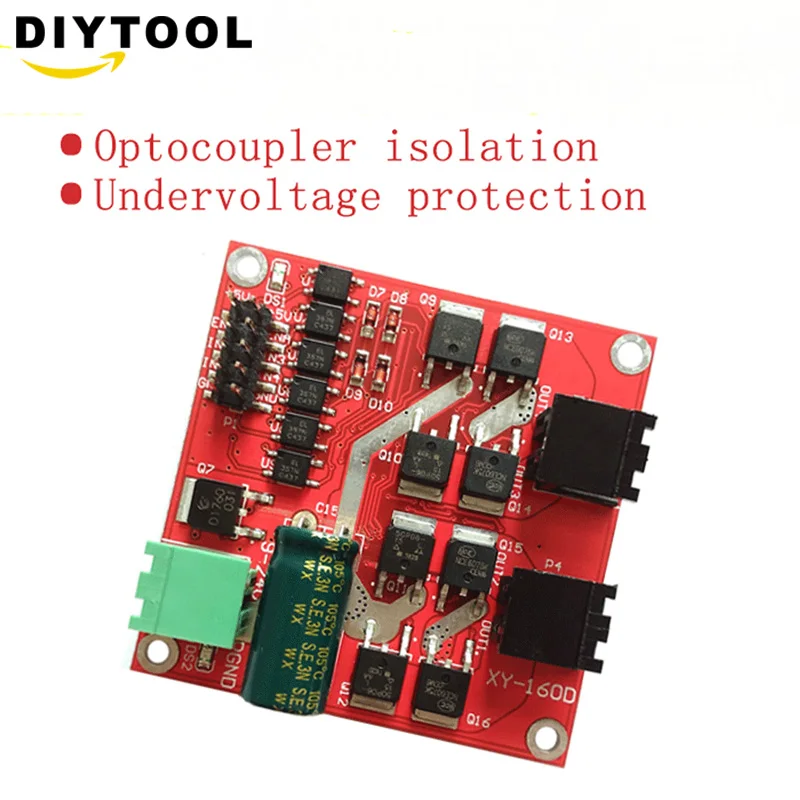

Основные характеристики продукта:
1. Двойной Мост H, который может управлять двумя двигателями постоянного тока, одним током 7A, высокой мощностью;
2. Широкий диапазон входного напряжения 6,5 V ~ 27 Вт;
3. Изолирующий вход оптопары сигнала, порт IO может управляться напрямую, без помех;
4. Защита от пониженного напряжения, для предотвращения мгновенного сгорания высокого тока;

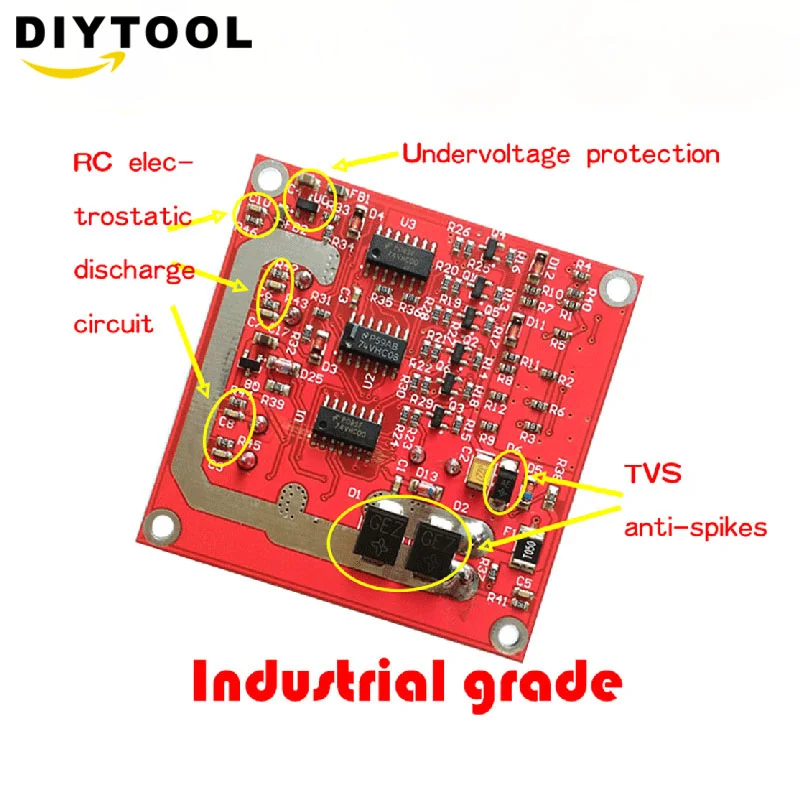

5. Высокомощные телевизоры и Электростатическая разрядная цепь, подавляют Импульсные и статические помехи, повышают производительность EMC, стабильный и надежный продукт, промышленный дизайн.
Дополнительно Наш модуль генератора ШИМ, ссылка:
//item.taobao.com/item.htm?spm=a1z10.3-c.w4002-13336491432.54.ViXMt6&id=536721300943
Контрольный сигнал логики
Примечание: где 0 низкий, 1 высокий уровень, × любой уровень, когда плавает высоко.
1. 1 # логика управления сигналом интерфейса двигателя
IN1 IN2 ENA1 OUT1.OUT2
0 0 × стоп-сигнал
1 1 × плавающей
1 0 ШИМ вперед к скорости
0 1 ШИМ обратная скорость
1, для детей 0, 1, полный скоростей вперед
Для детей 0, 1, 1 полной скорости разворота
2. 2 # логика управления сигналом интерфейса двигателя
IN3 IN4 ENA2 OUT3.OUT4
0 0 × стоп-сигнал
1 1 × плавающей
1 0 ШИМ вперед к скорости
0 1 ШИМ обратная скорость
1, для детей 0, 1, полный скоростей вперед
Для детей 0, 1, 1 полной скорости разворота
Параметры продукта:
1. напряжение питания 6,5 V-27 V, блок питания не должен быть подключен к времени или с течением 27В, в противном случае он может сгореть модуль, рекомендуется, чтобы Потребляемая мощность в серии 15A предохранитель.
2. Двойной интерфейс двигателя, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предложенная серия 10А предохранитель.
3. Контроль напряжения сигнала 3-6,5 V, соответственно, разрешающий сигнал и положительный инверсии контрольным сигналом.
4. Включение терминала сигнала (Эна) Входная ШИМ регулируемая скорость, ШИМ Частотный диапазон 0-10 кГц, ШИМ минимальная ширина импульса 10us.
5. Рабочая температура-25 °-80 °.
6. Размер изделия: 55*55*16 мм (длина и ширина).
7. Диаметр монтажного отверстия: 3 мм, следует обратить внимание, чтобы предотвратить короткое замыкание на задней части цепи, вы можете добавить изоляционную прокладку или медную колонку, чтобы поднять печатную плату.
8. Вес: г.
Подходит для параметров двигателя:
Номинальное напряжение 24 В двигателя, соответствующая идентификация номинальной мощности 115 Вт и ниже или Номинальный ток 7А или менее следующая длительная работа двигателя.
Номинальное напряжение 12 В двигателя, соответствующая идентификация номинальной мощности 40 Вт и ниже или номинального тока 7А номинальной ниже двигателя в течение длительного времени полной работы.
Меры предосторожности:
1. Источник питания привода не должны быть перевернут, предлагаемый разъем питания в серии 15A предохранитель, напряжение должно быть в пределах 6,5 ~ 27 V. Если напряжение перенапряжения, питание может сжечь модуль привода.
2. рекомендуется, чтобы Номинальный выходной ток источника питания был как минимум в 2 раза больше номинального тока двигателя, чтобы источник питания не мог поставить необходимое напряжение при запуске двигателя. Из-за выхода происходит пауза двигателя.
3. Не замыкайте интерфейс двигателя или может сжечь модуль драйвера, предложенный электрический интерфейс серии 10A предохранитель.
4. В передний и задний переключатель в тех случаях, когда нужно тормозной 0,1 S, а затем задним ходом, не в мотор не остановлены в тех случаях, когда компенсация, в противном случае он может привести к повреждению езды на автомобиле.
5. Привод модуля питания вниз, не прямо или опосредованно, высокоскоростное вращение двигателя, или двигатель генерируется электродвижущая сила может
Сожгите модуль привода. Если приложение требует высокоскоростного вращения двигателя, когда модуль привода выключен, рекомендуется
Моторный интерфейс драйвера соединен в серии с реле (нет и COM терминалы), и релейная катушка и драйвер соединены в общем. Таким образом, при отключении питания реле отключит привод и соединение двигателя.
6. Осторожно, не подвергайте привод воздействию влаги. Не замыкайте компоненты на приводной плате. Не прикасайтесь к штифтам и подушечкам на доске.
7. Перед использованием ребенка внимательно прочитайте описание, в результате повреждения, вызванного неправильным использованием модуля, не меняйте.
