Модуль питания постоянного тока бесперебойное питание контроль доступа

Модуль питания постоянного тока бесперебойное питание контроль доступа

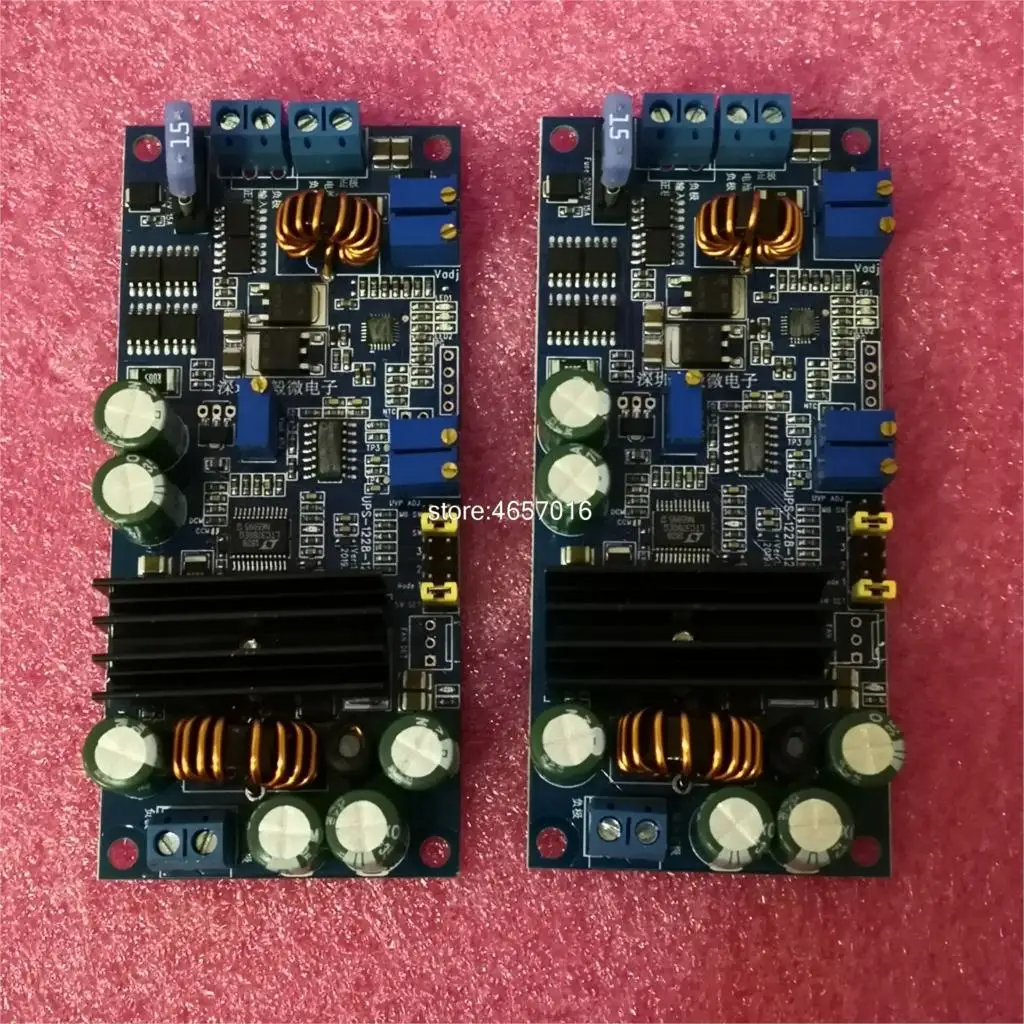

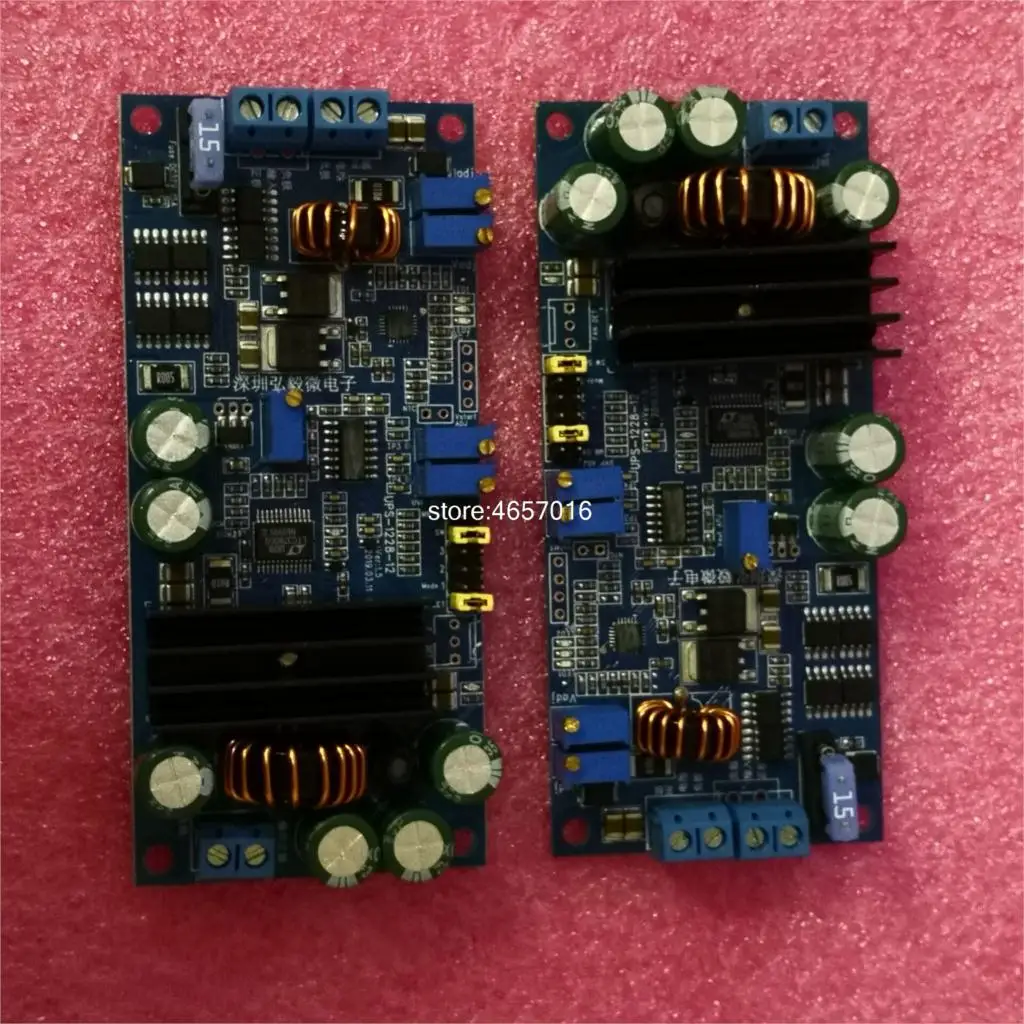

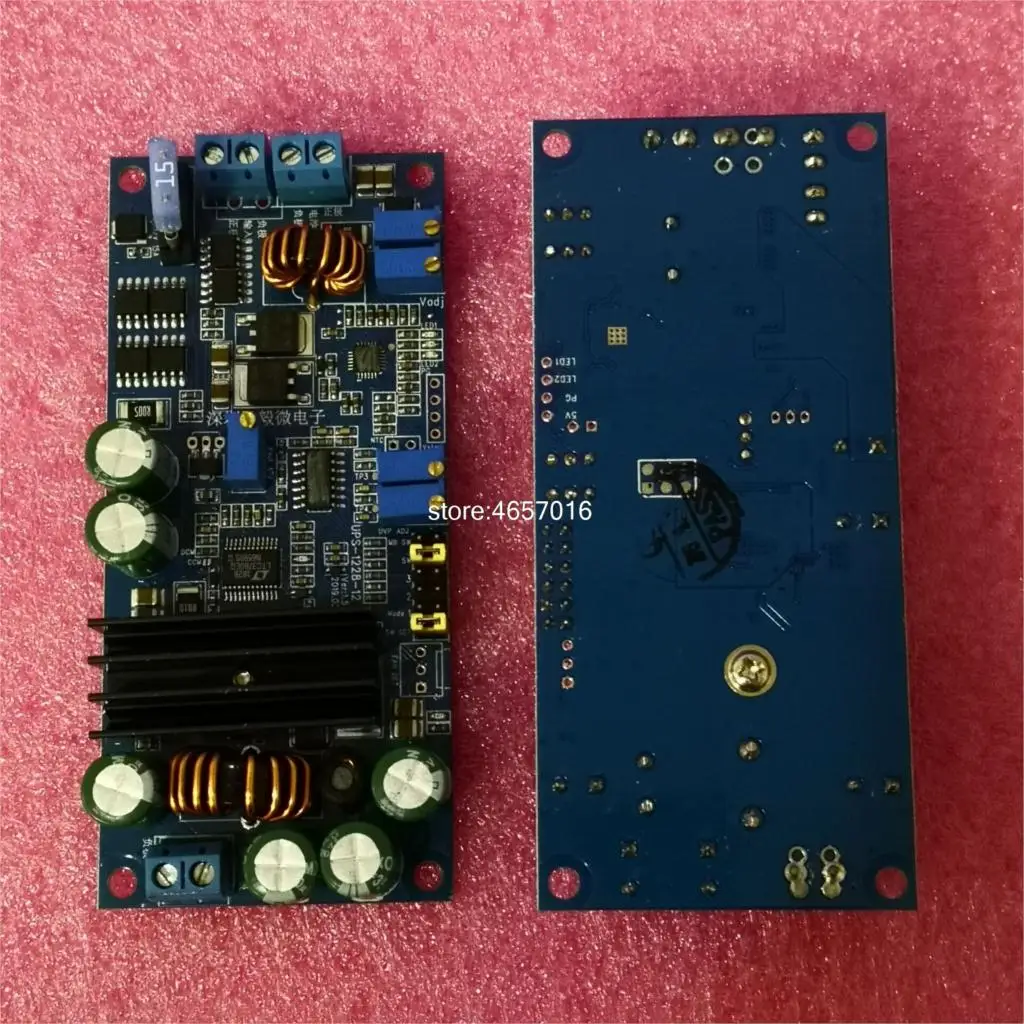

Модель изделия: UPS-1228-12 Описание товара UPS-1228-12-это высокоэффективный модуль питания ИБП постоянного тока, разработанный для нужд резервного питания постоянного тока. Модуль поддерживает широкий диапазон входного напряжения, свинцово-кислотных батарей, литий-ионных, литий-полимерных, литий-железных фосфатных батарей в качестве резервного аккумулятора, имеет идеальную функцию управления зарядкой, В то же время бортовой Автоматический подъемный регулятор давления, напряжение постоянного тока может быть предоставлено непосредственно на устройство после. При переключении между входной мощностью и батареей выходное напряжение стабильно, и работа нагрузки не влияет. Когда входной источник питания заряжается, модуль заряжается от аккумулятора, а источник питания к устройству питания после того, как выходное напряжение регулируется одновременно. Когда Входная мощность отключена, модуль автоматически переключается на источник питания аккумулятора, а источник питания на устройство снабжен стабилизированным напряжением напряжения, и время переключения равно нулю, и операция нагрузки не влияет. Когда источник питания батареи, плата MCU может контролировать напряжение батареи в режиме реального времени, когда аккумулятор разрядится до установленного порогового напряжения, источник питания автоматически выключает выход, и входит в режим сна с низким энергопотреблением. Источник питания может быть запущен только тогда, когда входная мощность восстановлена или напряжение батареи восстановлено до порогового напряжения. Обратите внимание, что зарядная часть этого модуля является зарядным устройством, входное напряжение источника питания должно быть выше, чем зарядное устройство для зарядки аккумулятора, напряжение отключения 1 в для зарядки. Например, батарея-свинцово-кислотная батарея 12 В, напряжение зарядки-13,8 В, затем Входная мощность-14,8 В ~ 28 В постоянного тока, мы можем выбрать обычный адаптер питания 19 В или 24 В в качестве входной мощности. Модуль поставляется с автоматической схемой регулятора напряжения, независимо от того, сколько Вольт входного источника питания или напряжения батареи, выходное напряжение может быть отрегулировано между 28В ~ 3В. Диапазон применения L для одного источника питания 12 В для обеспечения резервного питания L контроль доступа, безопасность резервного питания L промышленная система управления резервного питания Особенности продукта Широкий диапазон входного напряжения: 10 ~ 28 в L Высокая мощность регулируемый выход 100 Вт (выход 12 В, 8.3A) L выход бесшовное переключение, вход выключение питания автоматически переключается на источник питания батареи, выходное напряжение непрерывное, нулевое время переключения. L Выходное напряжение: можно регулировать между 2 ~ 28 в, но также можно выбрать тип фиксированного выходного напряжения (2 ~ 28 В опционально), пожалуйста, укажите. Доставка по умолчанию для регулируемого типа L выходной ток: 8.3A, пиковое значение 10A L Входной ток: макс. 15а L выход по току, защита от короткого замыкания, даже если выход не боится короткого замыкания, схема автоматически защитит L поддержка свинцово-кислотных аккумуляторов, литий-ионных, литий-полимерных, литий-фосфатных аккумуляторов Регулируемое напряжение зарядки (4-23 в) Зарядный ток L можно регулировать (0.5-5A) Л 3-ступенчатая Высокоэффективная струйка, постоянный ток, постоянное напряжение зарядки, полная остановка, для предотвращения перезаряда Светодиодный индикатор состояния L 4, реализация входного питания, зарядка, разрядка и батарея под напряжением индикатора состояния L мониторинг напряжения батареи в реальном времени, автоматическое отключение выхода, Защита аккумулятора L Регулируемая батарея под предохранением от напряжения пороговое напряжение L Регулируемое пусковое пороговое напряжение батареи Технические характеристики Если не указано иное, Условия работы: входное напряжение 16В, 12В свинцово-кислотная батарея, выход 12В @ 8А, температура окружающей среды 25 Диапазон входного напряжения 10-28 в Максимальный входной ток (лимит входного предохранителя) 15а Ток в режиме ожидания <200uA Рабочая температура 45 ~ 85 C Температура хранения 45 ~ 125 C MTBF 100000 часов @ 50C Объем (Длина X Ширина X высота) 110x50x23мм Вес нетто 70 грамм Разъем для аккумулятора Швейные клеммы (опционально 5557 2 P) Входной/Выходной разъем Швейные клеммы (опционально 5557 4 P) Характеристики зарядки Зарядное напряжение 4-23 в непрерывный регулируемый Зарядный ток 0,5-5A непрерывный регулируемый Ток заряда Ток зарядки 1/10 Ток окончания зарядки Когда ток заряда падает до установленного значения 1/10, зарядка заканчивается. Эффективность преобразования зарядки > 95% Характеристика регулирования выходного напряжения Выходное напряжение 2-28 в непрерывный регулируемый Выходной ток 8.3A Выходная мощность 100 Вт Эффективность преобразования > 95% Выходная пульсация <80mVp-p Стабилизированная точность напряжения 2% J1: Интерфейс батареи (положительный и отрицательный аккумулятор) 5557-2 PJ2: входной интерфейс питания 5557-4 PJ3: интерфейс выходной мощности 5557-4 PJ4: основная плата включения/выключения управления выходом. В качестве резервного источника питания компьютера модуль может управлять переключателем основной платы через J4 и отправлять команду на основную плату, когда батарея находится под напряжением.J5, J7:J7 открытая схема: J5 закрытый запуск питания, отсоедините источник питания, каждый источник питания должен снова открыть J5 повторно закрытый, прежде чем вы сможете включить питание.Короткое замыкание J7: J5 закрытый пусковой источник питания, отсоединить источник питания, питание до тех пор, пока J5 закрыт, автоматически начнет питание. J7 по умолчанию открытая схемаПользователь может выбрать подходящий режим запуска в соответствии с практическими требованиями.J6: перемычка для настройки задержки (этот джемпер предназначен только для загрузки приложений материнской платы компьютера, другие Чехлы не установлены (модель 0)Внешний вывод терминала J8: LED1-LED3 должен быть подключен к внешнему светодиоду, когда розетка выключается.VR1: потенциометр регулирования тока зарядкиVR2: потенциометр регулирования напряжения зарядкиVR3: предельный потенциометр регулирования напряжения батареиVR4: батарея под предохранением от напряжения пороговый потенциометр регулирования напряженияVR5: потенциометр регулирования выходного напряженияLED1: входной индикатор питания, синий. Когда Входная мощность нормальнаяLED2: после завершения зарядки, красный, зарядка вLED3: заряжайте этот свет, зеленый, после завершения зарядки. Когда аккумулятор разряжен, напряжение батареи падает ниже порогового напряжения VSTART, и лампа мигает. Когда напряжение батареи меньше, чем напряжение под напряжением VUVP, источник питания не может быть запущен, лампа мигает 2 раза, и батарея находится под давлением.LED4: индикатор выходного напряжения, красный, когда выходное напряжение яркое, выход выключается, когдаИнструкцииПеред использованием этого модуля, пожалуйста, не обязательно внимательно прочитайте следующие инструкции, чтобы избежать ненужных потерь. Установите неправильное зарядное напряжение, зарядный ток, выходное напряжение повредит модуль, аккумулятор и даже нагрузку. Перед проводкой не нужно подтверждать батарею, мощность положительной и отрицательной полярности, затем неправильное или заземление приведет к повреждению модуля или аккумулятора1 входная мощность подключенияВходное напряжение источника питания должно быть выше, чем напряжение отключения заряда аккумулятора не менее 1 в, в противном случае Зарядка не заряжается. Например, 12 В свинцово-кислотная батарея для зарядки, отсекающее напряжение 13,8 В, когда входная мощность должна выбрать 14,8 в выше источника питания, 16 В, 19 в, 24 В может быть.2. Регулировка напряжения зарядкиСначала не подключайте аккумулятор, с помощью универсального счетчика для контроля напряжения клеммы аккумулятора, регуляторная плата на потенциометре VR2, таким образом, чтобы напряжение зарядки отвечало требованиям используемой батареи. По часовой стрелке для регулировки небольшого напряжения заряда, против часовой стрелки.Обратите внимание, что когда напряжение зарядки регулируется, напряжение зарядки постоянно меняется, что является импульсным напряжением зарядного устройства при автоматическом обнаружении аккумулятора. Просто скачок наивысшего напряжения до соответствующего значения можно отрегулировать. Не подключайте модуль регулирования напряжения аккумулятора или аккумулятор, в противном случае он выгорит.

\'
