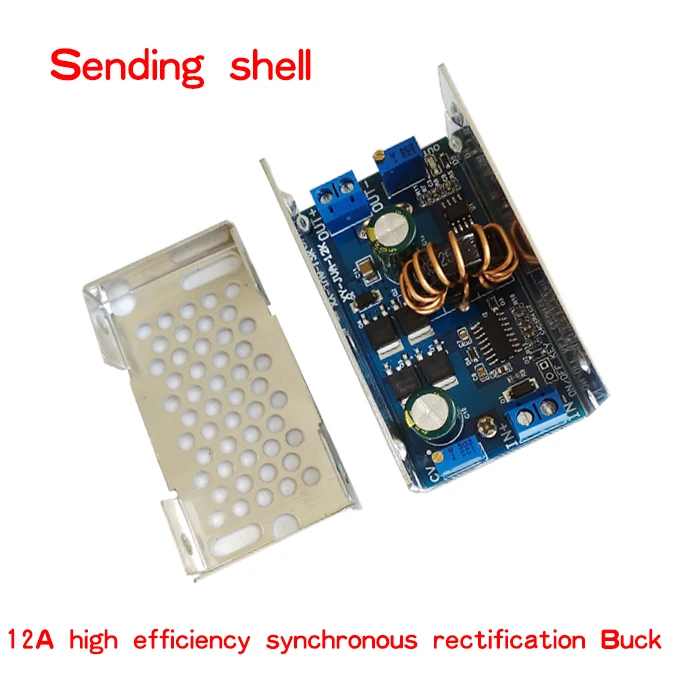

Преобразователь постоянного тока 12 а CC CV понижающий Регулируемый силовой модуль

---

RM1307731646900817

Обратите внимание

1. Пожалуйста, используйте этот продукт, вход и выход модуля не объединены, это приведет к тому, что текущий резистор выборки модуля будет обозначен, так что модуль не сможет регулировать размер выходного тока, тогда чехол большой нагрузки легко сгорит модуль.

2. Клиент не может настроить выходное напряжение модуля, если вы столкнулись с этой проблемой, пожалуйста, поверните потенциометр CV против часовой стрелки более 20 кругов, И тогда использование модуля может быть нормальной регулировкой напряжения. Поскольку модуль заводской, выходное напряжение по умолчанию составляет около 18 В. Мы не несем ответственности за возврат таких вопросов и доставки, спасибо за понимание.

1. Три способа использования модуля

A. В качестве общего понижающего модуля с возможностью защиты от перегрузки по току;

B. В качестве различных литиевых аккумуляторов напряжения, аккумуляторов, никель-кадмиевых никель-металлогидридных аккумуляторов (Аккумуляторный блок) зарядное устройство, используемое для солнечных панелей, ветряных турбин и других случаев;

C. Используется в качестве мощного светодиодного модуля привода постоянного тока;

2. Параметры модуля

Название модуля: понижающий модуль синхронного выпрямителя 12 А, постоянный ток постоянного напряжения

Тип модуля: неизолированный понижающий модуль (BUCK) синхронное исправление

Входное напряжение: 4-32 В (предел 35 в), пожалуйста, сохраните маржу напряжения.

Выходное напряжение: 1,2-32 В, плавная регулировка (выход по умолчанию около 18 в, если подключено питание к модулю и обнаружено, что выходное напряжение левого и правого поворотного потенциометра не изменилось, вы сначала повернете потенциометр напряжения против часовой стрелки, вращая более 15 кругов)

Разница минимального давления на входе и выходе: 0,8 В

Выходной ток: 0-12 а в течение длительного времени естественное нагревание в пределах 8 А, температура не превышает 60 градусов. Пожалуйста, уменьшите мощность при высокой температуре окружающей среды.

Диапазон выходного постоянного тока: 0-12 А

Рабочая температура: -40 ~ + 85 градусов

Рабочая частота: 150 кГц

КПД преобразования: до 98% (КПД и вход, выходное напряжение, ток, связанное с давлением)

Защита от короткого замыкания: Да (предельный ток-это значение постоянного тока)

Защита от обратного входа: нет (при необходимости введите строку во входном диоде)

Защита от люфта на выходе: нет (при необходимости, в выходной струне в диод, для зарядки приложений, пожалуйста, добавьте антидиод между выходом модуля и аккумулятором, В противном случае это повредит модуль.)

Размер (включая корпус): длинный, широкий, высокий, 70 мм * 40 мм * 30 мм.

Вес: 54 г (включая корпус).

3. Применение

A, блок питания «сделай сам» с функцией постоянного тока, не боясь короткого замыкания, вы можете защитить нагрузку.

B, для источника питания электронного оборудования.

C, для различных зарядных устройств, в зависимости от напряжения и емкости аккумулятора Установите напряжение зарядки и зарядный ток.

D, с питанием солнечной панели для зарядки различных аккумуляторов, с функцией постоянного тока, чтобы предотвратить перезаряд батареи, эффективная защита аккумулятора.

E, мощный светодиод, свободное последовательное и параллельное сочетание.

F, в качестве автомобильного источника питания для вашего мобильный телефон, ноутбука или различных цифровых продуктов.

4. Установите метод напряжения и тока

1. Установите Выходное напряжение: в соответствии с батареей, которую вы хотите заряжать, Напряжение холостого хода или струны, параллельно напряжению светодиода, Отрегулируйте потенциометр постоянного напряжения (CV), выходное напряжение установлено на требуемое напряжение. (Без нагрузки)

2. Установите значение постоянного тока: первый потенциометр CC против часовой стрелки 20 кругов или около того, с выходом мультиметра 20А, отрегулируйте потенциометр CC, чтобы установить текущее значение.

Примечание: установка постоянного тока при напряжении выше 1,2 в, в противном случае функция постоянного тока будет недействительной.
