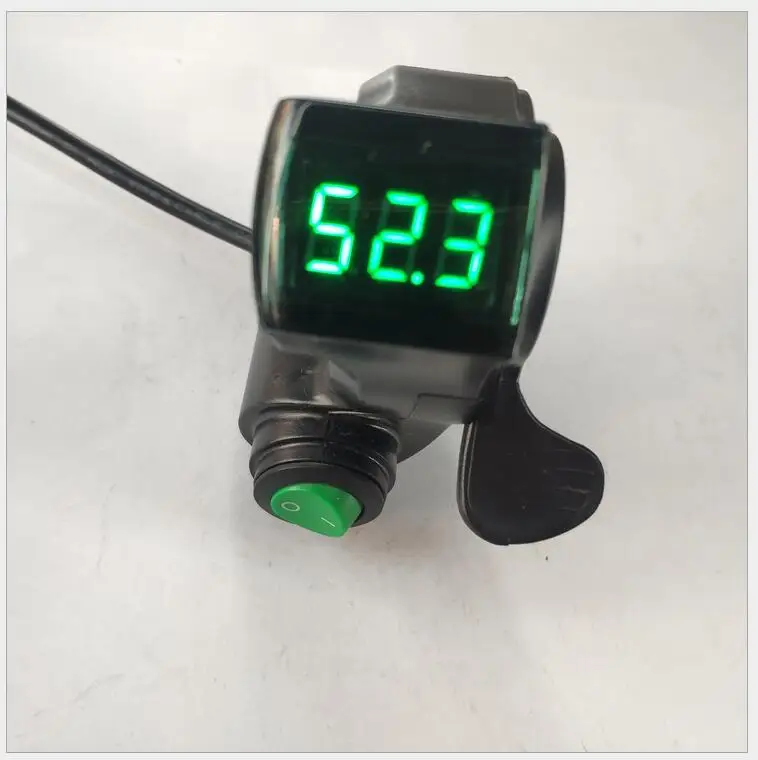

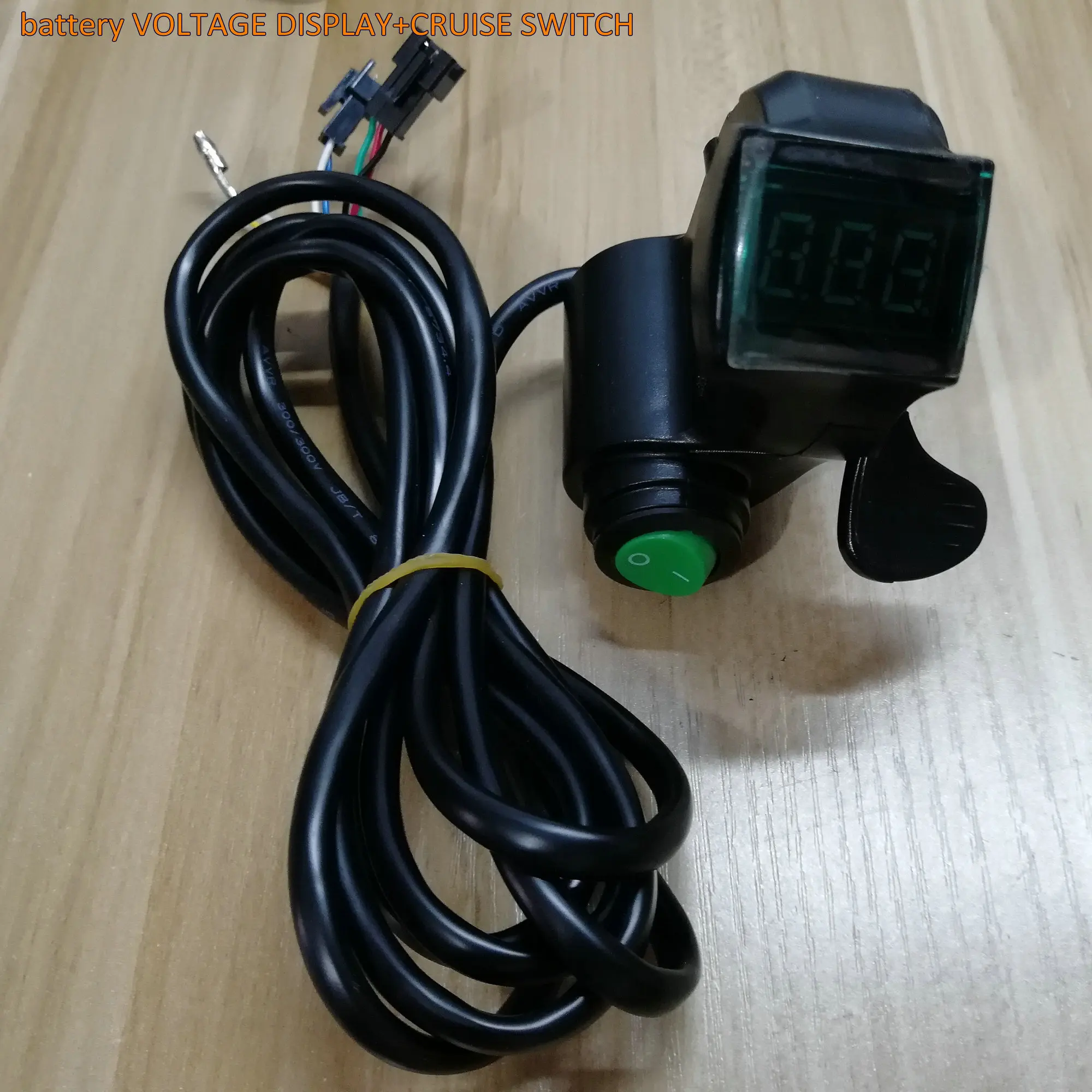

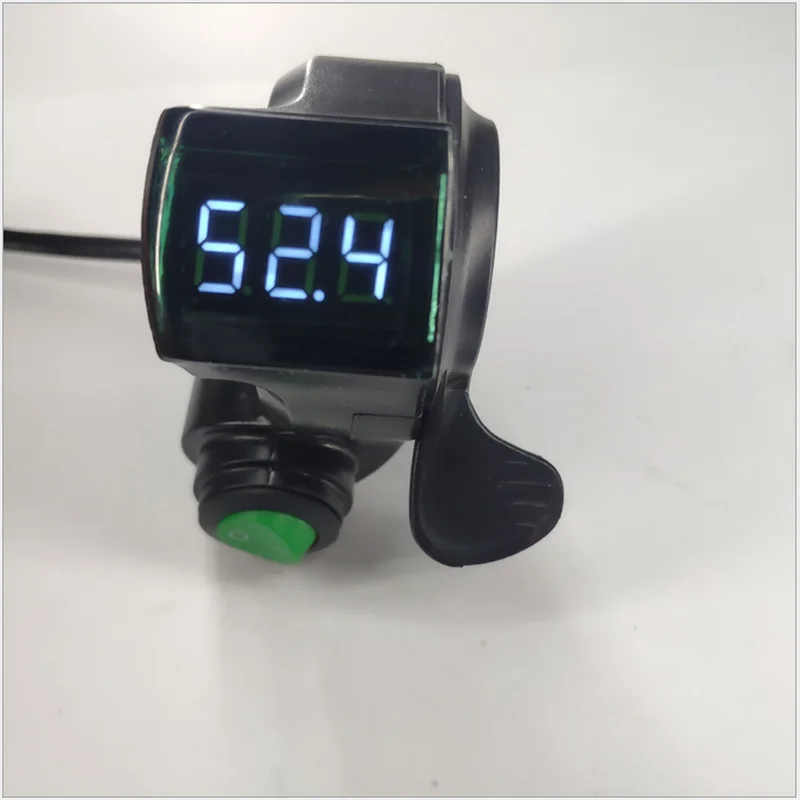

5v-100v палец переключения ускоритель с цифровым дисплеем и Круизный переключатель электрический велосипед Скутер mtb трицикл индикатор батареи

Это с переключателем crusie, подходит для любого литиевого или свинцово-кислотного аккумулятора. В нем есть красная или синяя/зеленая буква,

Примечание

Клиент может снять защитную пленку на экране после получения товара,

Особенности этой дроссельной заслонки

1.Подходит для многих типов батарейТаких как свинцово-кислотная батарея, литиевая батарея, водяная батарея и сухая батарея.

2.Универсальное напряжениеПодходит для 12-100 в электрического велосипеда или скутеров, может автоматически определять напряжение. Своевременное оповещение.

3. ЭтоЦифровой дисплей данных, Это не обычный аналоговый сигнал. Может точно определить уровень заряда аккумулятора и расстояние отдыха.

4, можетУкажите погрешность транспортного средстваВ зависимости от напряжения.

Этот продукт является запатентованной продукцией.

Эта модель с цифровым дисплеем и замком, у нас также естьДисплей с переключателемИ дисплей только с замком, пожалуйста, можете выбрать или оставить сообщение заранее,

Описание товара

Любой покупатель, пожалуйста, оставьте способ контакта, чтобы мы отправили схему проводки и инструкции пользователя, пожалуйста, не Подключайтесь, прежде чем четко понять это. Если светодиодный дисплей ruine, вы несете за это ответственность.

Способ подключения

Эта модель состоит из 5 проводов

3 провода дроссельной заслонки, красный для положительной дроссельной заслонки, черный для отрицательной дроссельной заслонки, зеленый для поворотной сигнальной проволоки дроссельной заслонки,

Желтый для положительной мощности. -Подключение к контроллеру или аккумулятору.

Другой для контроллера питания положительного или электрического переключателя, или светильник/рог, переключатель/Круиз/замок, высокая или низкая скорость и так далее.

Здесь синий для электрического выключателя/блокировки питания

Сравните с общим аналоговым сигналом дроссельной заслонки:

Эта дроссельная заслонка показывает уровень заряда батареи цифровым дисплеем, вы можете определить уровень заряда аккумулятора в зависимости от напряжения батареи.

Также можете проверить состояние батареи после полной зарядки.

Обычная дроссельная заслонка с индикатором показывает уровень заряда батареи с помощью аналогового уровня заряда батареи. Это неточно (например, занимает 36 В с 3 индикатором, например, 39-42 в полный аккумулятор, все огни включены. 37-39v один светильник выключен. 34v-37v Два светильник выключен. 31v-34v последний индикатор выключен. Это расплывчато.)

С тегологией развития это было позади, так как материал батареи отличается и разрядная платформа отличается, уровень заряда батареи режим сбора данных назад.

Вот почему мы имеем это сейчас,Получение и отображение цифровых данных является более точным и своевременным.

Вы можете проверить уровень заряда аккумулятора,

Повреждена ли батарея

Качество батареи

И его легко установить

Если у вас есть вопросы, пожалуйста, оставьте сообщение

Для качественного заказа, пожалуйста, оставьте сообщение

Сейчас у нас есть скидка

Переключатель дроссельной заслонки-переключатель для рога/светильник/Круиз/замок/Низкая или высокая скорость

Клиент может самостоятельно определить использование переключателя

Круизный переключатель дроссельной заслонки-

Цифровая подача газа без выключателя

3 переключатель передач дроссельной заслонки

Дроссельная заслонка с двумя переключателями

Полуповоротная дроссельная заслонка

Диаметр отверстия для установки

Инструкция по проводке для дроссельной заслонки цифрового дисплея

Пожалуйста, обратите внимание, что все способы подключения ниже должны сначала подключить черный провод, затем подключить красный провод и зеленый провод. Когда экран показывает два нуля, дроссельная заслонка будет работать нормально. Затем подключите другие провода. Обратите внимание, что черный провод дроссельной заслонки не может подключаться к красному проводу контроллера, желтый провод дроссельной заслонки соединяется с красным, зеленым, черным проводом контроллера, или рушит контроллер или дроссельную заслонку.

4 провода дроссельной заслонки:

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Желтый дисплей напряжения провода-ebike мощность положительная (передний светильник, дисплей, электрический выключатель)

5 проводов

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Два других провода с положительным питанием от левого велосипеда, питание от аккумулятора, передний светильник, переключатель, круиз, высокая/низкая скорость, замок и так далее.

6 проводов

То же самое с 5 проводами, оставленный для положительной мощности

7 проводов

То же самое с 4 проводами, остальные 3 Проводные слева для 3 скорости передачи или поворотного переключателя.

Решение по умолчанию дроссельной заслонки

1. Экран отображения данных работает, но двигатель транспортного средства не будет работать при использовании дроссельной заслонки

Проверьте 1, правильно ли вы подключили проводку дроссельной заслонки

Проверьте 2, сделали ли контроллер дроссельной заслонки, провод питания, разъем двигателя виртуальное соединение

Проверьте 3: отрезали Ли тормозную линию, чтобы сделать ее торможением и отключили питание

Если все еще не работает, пожалуйста, держите разъем контроллера дроссельной заслонки, мощности и двигателя, затем переключите красный и зеленый дроссельной заслонки и контроллера для тестирования.

И при необходимости можно взять Универсальный метр/мультиметр, чтобы проверить, является ли дроссельной заслонки красный и черный провод-4,2 v или нет, что состоит в том, чтобы убедиться, что дроссельной заслонки была нарушена

2. Напряжение дисплея составляет два нуля, велосипед работает нормально

1. Тщательно проверьте, подключен ли желтый провод к проводу питания.

2. Измените другую дроссельную заслонку, чтобы проверить, был ли экран дисплея сломан или Возьмите универсальный счетчик для проверки напряжения желтого и черного провода, независимо от того, совпадает ли он с напряжением батареи.

Привычный смысл или правила для напряжения батареи

Различные материалы батареи, новое/старое состояние батареи и различные данные контроллера делают напряжение батареи отражается по-разному. Пожалуйста, проверьте данные о напряжении аккумулятора в соответствии с вашим аккумулятором. Достаточно дважды, данные могут иметь отклонение.

12v, фара для электровелосипеда в максимальное напряжение 12,6 v, минимальное напряжение 9v

24v ebike максимальное напряжение 29,4 v, минимальное напряжение 21v

Е-байка 36В, фара для электровелосипеда в максимальное напряжение 42В, мин voltage29v

48v ebike максимальное напряжение 54,6 v или 58,8 v, минимальное напряжение 39v

60v, фара для электровелосипеда в максимальное напряжение 72В, мин voltage49v

72v ebike максимальное напряжение 84v, минимальное напряжение 70v
