3 мм измеритель местоположения центрального рычага 0-3 точный центральный

3 мм измеритель местоположения центрального рычага 0-3 точный центральный

• Особенности:

  Высококачественные материалы, прочный, центральный поисковый прибор является вспомогательным измерительным инструментом.
  Его технический индекс выполняет корпоративный стандарт, и используется в качестве вспомогательного инструмента станка-центрирующий индикатор.
  Для различных применений диапазон измерения составляет 0-3 мм/0,12 дюйма, оснащен измерительными стержнями разной длины и формы для удовлетворения различных требований.

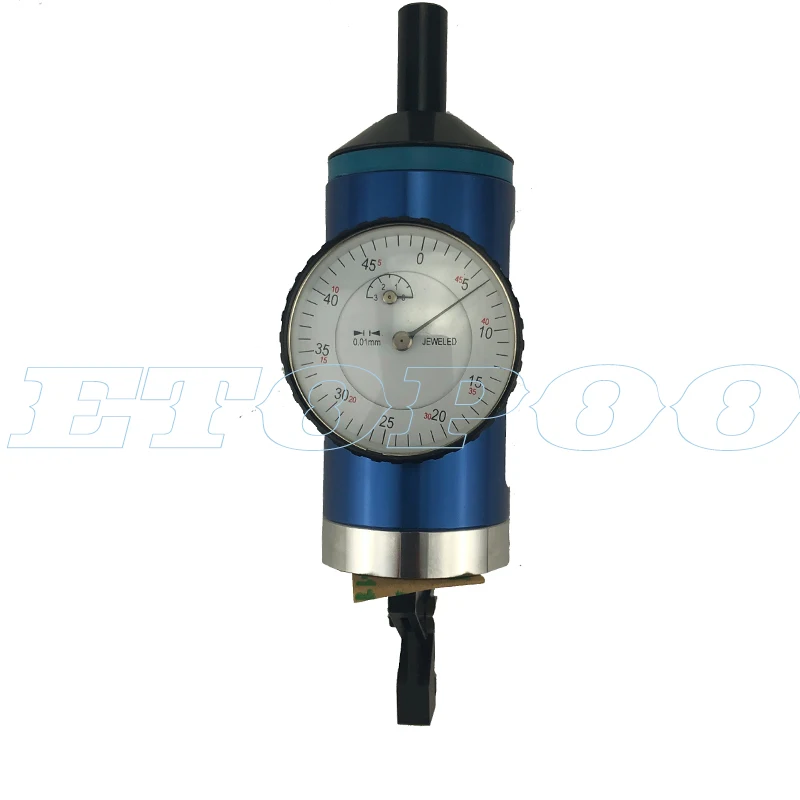

  Индикатор центрирующего рычага используется для определения относительного положения между внутренним и внешним центрами и центром шпинделя станка.
  Он остерегается вращения вала, и индикатор всегда сталкивается с оператором.
  Центрирующий индикатор-это своего рода точный измерительный прибор, который подходит для определения положения элементов заготовки на вертикальных или горизонтальных станках. Может работать на рабочем столе при условии вождения мотора или вращения шпинделя машины вручную.



  Параметры:

  Материал: металл
  Размер: как показано на рисунке

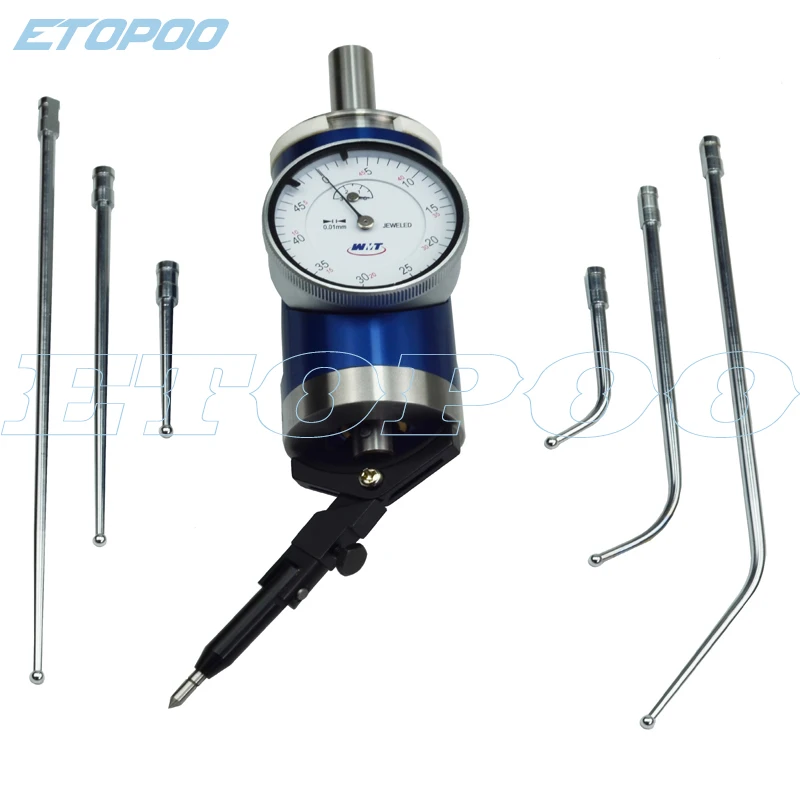

  3 вида зондов для центрирующий индикатор: 1, прямой зонд 2. Изогнутый зонд 3. Точечный зонд.
  Диапазон измерения: 100/4, 200/8, 300/12
  Диапазон: 0-3 мм/0,12 дюйма
  Значение считывания: 0,01 мм/0,0004 в



  Подготовка перед измерением:

  1. Установите щуп: выкрутите крепежный винт, затем вставьте ручку щупа в отверстие на сиденье, и затяните винт для его фиксации. С помощью этого метода все зонды можно легко заменить.
  2. Установите фиксирующий стержень: в нижней части корпуса часов есть три отверстия под винты. Для того, чтобы циферблат стал оператором и облегчил определение местоположения фиксирующего стержня, фиксирующий стержень можно вкрутить в одно из выбранных винтовых отверстий.
  3. Установите центрирующий индикатор на патрон шпинделя станка.
  4. Установите протестированную заготовку на рабочий стол станка, чтобы измеряемые элементы можно было поместить в центрирующий стол.



  Вращение шпинделя:

  1. При измерении шпиндель необходимо поворачивать. Для того, чтобы облегчить наблюдение, шпиндель следует вращать на минимальной скорости или вручную. В это время скорость вращения шпинделя машины не должна превышать 800 об/мин.
  2. Перед вращением шпинделя фиксированный стержень должен быть заблокирован стержнем. В противном случае все центрирующий индикатор будут вращаться вместе со станком, и индикатор не всегда может столкнуться с оператором.
  Выбор зонда:
  1. Центровка внутренних кругов: обычно следует выбирать прямой зонд. Большой зонд следует выбирать для людей с большим внутренним диаметром. Если диаметр больше 25,4 мм (l дюйм), можно также использовать датчик изгиба.
  2. Центровка внешних кругов: Используйте изогнутый зонд. Выбирается щуп большого диаметра.
  3. Небольшое отверстие с диафрагмой менее 3 мм/0,12 дюйма и центром «метки перфорации»: можно использовать точечный зонд.

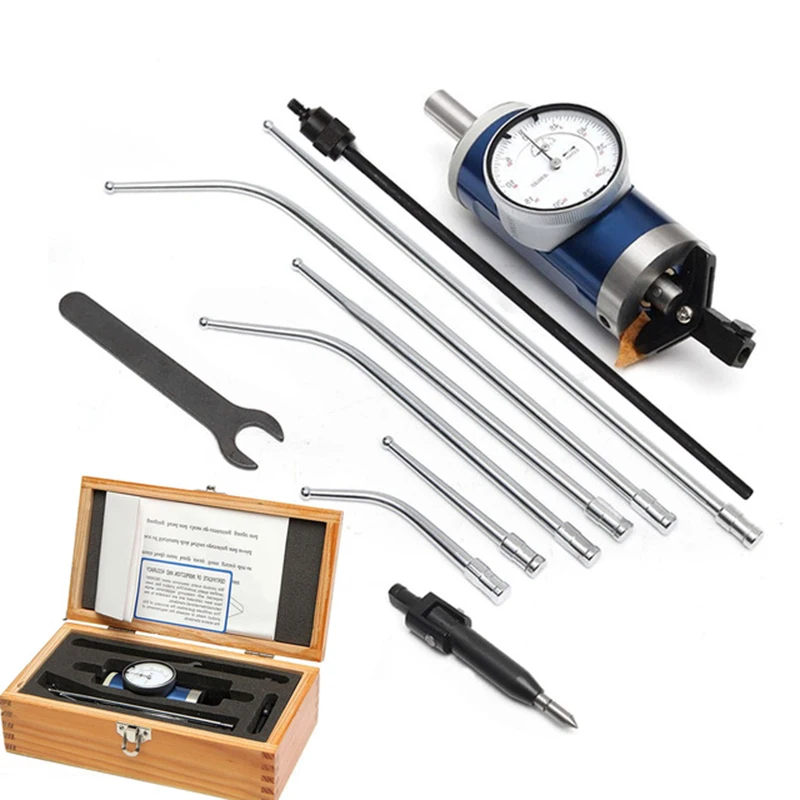

  Список:

  1 * центрирующий индикатор
  3 * прямой зонд
  3 * гнущаяся головка
  1 * зонд с маленьким отверстием
  1 * гаечный ключ
  1 * фиксатор
  1 * Руководство

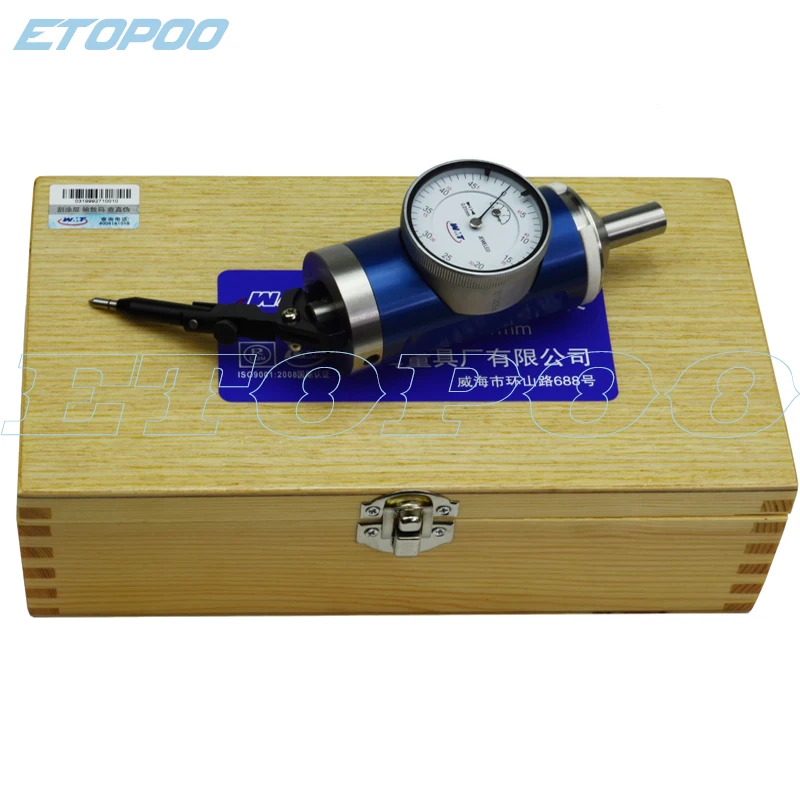

  1 * деревянная коробка


  Примечание: с логотипом или без, отправляется случайным образом

  Примечание:

  Из-за ручного измерения допускается погрешность в 1-2 см/0,39-0,79.


  Поскольку дисплей не откалиброван, цвет товара, отображаемого на фотографии, может незначительно отличаться на дисплее компьютера.
