Характеристики
2-осевой шаговый двигатель NEMA23 57HS115A43008 1 0 нм (428oz-in) и драйвер JB542M-4.0A DC20-50V 1-200Micro
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 0.15 руб. | 0.17 руб. | 0 руб. |
| Aug-18-2025 | 0.36 руб. | 0.64 руб. | 0 руб. |
| Jul-18-2025 | 0.46 руб. | 0.47 руб. | 0 руб. |
| Jun-18-2025 | 0.59 руб. | 0.82 руб. | 0 руб. |
| May-18-2025 | 0.82 руб. | 0.90 руб. | 0 руб. |
| Apr-18-2025 | 0.48 руб. | 0.3 руб. | 0 руб. |
| Mar-18-2025 | 0.85 руб. | 0.32 руб. | 0 руб. |
| Feb-18-2025 | 0.22 руб. | 0.50 руб. | 0 руб. |
| Jan-18-2025 | 0.20 руб. | 0.50 руб. | 0 руб. |
Описание товара

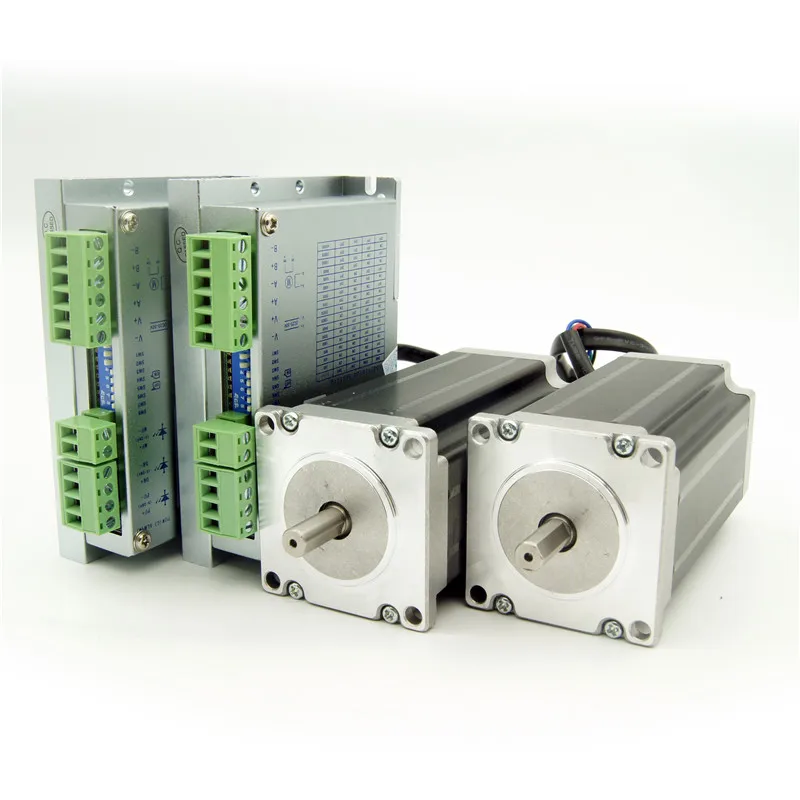

2-осевой шаговый двигатель NEMA23 57HS115A43008 3.0N.m(428oz-in) и драйвер JB542M 1,0-4.0A DC20-50V 1-200Micro маршрутизатор с ЧПУ
Этот товар включает в себя:

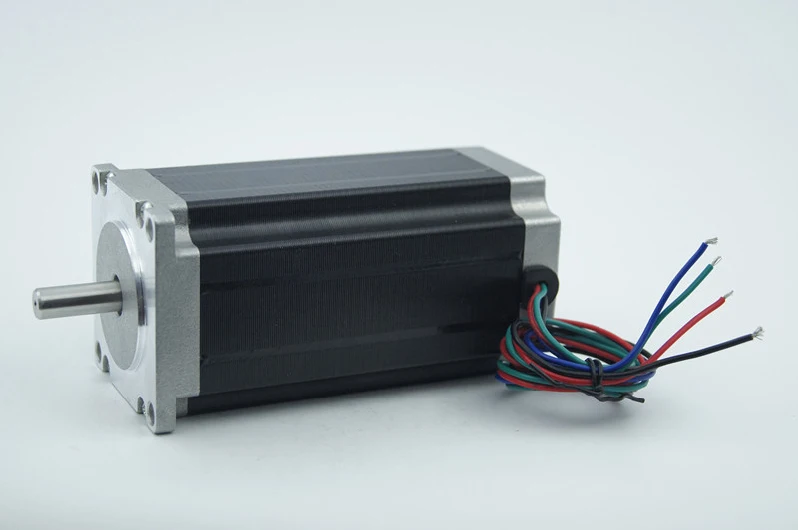

2 шт., гибридный шаговый двигатель NEMA23 57HS115A43008, одновальный, 3,0 Н. М (428oz-in), 3,0 А, 115 мм
Драйвер шагового двигателя JB542M 1,0-4.0A DC20-50V 1-200Microsteps, 2 шт.
1 шаговый двигатель
Общие характеристики
Точность угла шага: 5%
Рост температуры: 80 ° С макс
Температура окружающей среды: -20 ° c ~ + 50 ° c
Сопротивление изоляции: 100 МОм мин. 500 В постоянного тока
Диэлектрическая сила: 500 В переменного тока 1 минута
Радиальное воспроизведение вала: 0,02 мм макс. (450g-нагрузка)
Осевое воспроизведение вала: 0,08 мм макс. (450g-нагрузка)
Характеристики:
|
Модель |
Угол шага (°) |
Длина L (мм) |
Удерживающий момент (Н. М) |
Ток (А/фаза) |
Сопротивление (Ω) |
Индуктивность (mH) |
Инерционный ротор (г. См2) |
Вес (кг) |
Диаметр вала (мм) |
Растяжение оси (мм) |
Подходящий драйвер |
|
57HS115A43008 |
1,8 |
115 |
3,0 |
3,0 |
2,2 |
3,5 |
600 |
1,5 |
8,0 |
Выравнивающий блок 0, 5 х20 |
JB542M |
Только представление продукции, мы можем разработать дизайн в соответствии с требованиями клиентов
Размеры: единица измерения = мм
Схема подключения
Меры предосторожности при установке
- Данные электрических характеристик и технические данные измеряются драйвером JB542M, испытательное напряжение DC24V.
- При установке двигателя убедитесь, что его передняя крышка должна быть установлена в положение припуска шва и обратите внимание на допуск прилегания и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой.
- Пожалуйста, не подключайте неправильную фазу при установке двигателя и драйвера.
Драйвер шагового двигателя JB542M 1,0-4.0A DC20-50V 1-200Microsteps
Особенности
Высокая производительность, низкая цена
16-канальный микрошаг постоянного угла и постоянного крутящего момента, максимальный оборот до 40000 импульса/об
Самая высокая частота отклика составляет 200 кпит/с
После остановки импульса более 5s фазовый ток будет автоматически уменьшен до половины от заданного тока
Оптоизолированный вход/выход сигнала
Приводной ток можно регулировать от 1,0 A/фаза до 4,0 a/фаза через 8 каналов
Одиночная Входная мощность, диапазон напряжения: DC20-50V
Подходит для 2-фазных гибридных шаговых двигателей с током ниже 6,0 А, размер фланца колеблется от 42 мм до 86 мм.
Пример проводки и размера
Текущая Настройка
Рабочий ток драйвера устанавливается на клемму SW1-SW3, для получения более подробной информации см. Схему ниже.
|
Ток (А) |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
|
SW1 |
На |
Выкл |
На |
Выкл |
На |
Выкл |
На |
Выкл |
|
SW2 |
На |
На |
Выкл |
Выкл |
На |
На |
Выкл |
Выкл |
|
SW3 |
На |
На |
На |
На |
Выкл |
Выкл |
Выкл |
Выкл |
Настройка микрошага
Микрошаги драйвера задаются терминалом SW5-SW8 с помощью следующих 16 каналов. SW4 предназначен для настройки функций.
Подробные сведения приведены ниже: Microsteps (пульс/R)
|
Микрошаг |
200 |
400 |
800 |
16 дюймов00 |
3200 |
6400 |
12800 |
25600 |
|
SW5 |
На |
Выкл |
На |
Выкл |
На |
Выкл |
На |
Выкл |
|
SW6 |
На |
На |
Выкл |
Выкл |
На |
На |
Выкл |
Выкл |
|
SW7 |
На |
На |
На |
На |
Выкл |
Выкл |
Выкл |
Выкл |
|
SW8 |
На |
На |
На |
На |
На |
На |
На |
На |
|
Микрошаг |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
40000 |
|
SW5 |
На |
Выкл |
На |
Выкл |
На |
Выкл |
На |
Выкл |
|
SW6 |
На |
На |
Выкл |
Выкл |
На |
На |
Выкл |
Выкл |
|
SW7 |
На |
На |
На |
На |
Выкл |
Выкл |
Выкл |
Выкл |
|
SW8 |
Выкл |
Выкл |
Выкл |
Выкл |
Выкл |
Выкл |
Выкл |
Выкл |
|
SW4 |
На, Двойной Импульс: PU-это сигнал импульса по часовой стрелке, DR-сигнал импульса против часовой стрелки |
|||||||
|
Выкл., одиночный импульс: PU-это сигнал шагового импульса, DR-сигнал направления |
||||||||
Примечание: микрошаги могут быть настроены в соответствии с требованиями клиентов.
Функция терминала
|
Маркировка |
Функция |
Примечания |
|
ПУ + |
Ступенчатый импульсный сигнал + |
Он может подключаться + 5 В-+ 28 в, не требуется дополнительный резистор, когда он превышает + 5 В |
|
ПУ- |
Ступенчатый импульсный сигнал- |
Воздействует на падающий край, двигатель идет в один шаг по мере изменения входного импульса с «высокого» на «низкого». Входное сопротивление составляет 220Ω. Требования: низкое напряжение: 0-0,5 В, высокое напряжение: 4-5 В, ширина импульса> мкс |
|
Др + |
Сигнал управления направлением + |
Он может подключаться + 5 В-+ 28 в, не требуется дополнительный резистор, когда он превышает + 5 В |
|
Др- |
Сигнал управления направлением- |
Изменение направления вращения двигателя. Входное сопротивление составляет 220Ω. Требования: низкое напряжение: 0-0,5 В, высокое напряжение: 4-5 В, ширина импульса> мкс |
|
MF + |
Бесмоторный сигнал + |
Он может подключаться + 5 В-+ 28 в, не требуется дополнительный резистор, когда он превышает + 5 В |
|
MF- |
Свободный сигнал двигателя- |
После воздействия он отключит ток двигателя, драйвер перестает работать и устанавливает двигатель свободно |
|
В- |
Мощность- |
DC20-50V |
|
В + |
Мощность + |
|
|
A + |
Подключение к двигателю |
|
|
А- |
||
|
B + |
||
|
В- |
! Внимание!
1. Входное напряжение не может превышать 50 В постоянного тока.
2. Диапазон входного сигнала управления от + 5 В до + 28 в, при превышении напряжения + 5 В не требуется резистор ограничения тока.
3. Воздействие входного импульсного сигнала на падающий край
4. Огни ALM и драйвер перестает работать, когда температура драйвера превышает 80C. До тех пор, пока температура не опустится до 50C, он перезапустится для работы после включения питания. Радиатор нужен при возникновении перегрева
5. Огни ALM если это короткое замыкание, пожалуйста, проверьте моторные провода и устраните другие короткие ошибки, а затем снова включите для восстановления
6. Огни ALM если двигатель плохо соединяется с драйвером, пожалуйста, проверьте провода двигателя и восстановите питание для восстановления
