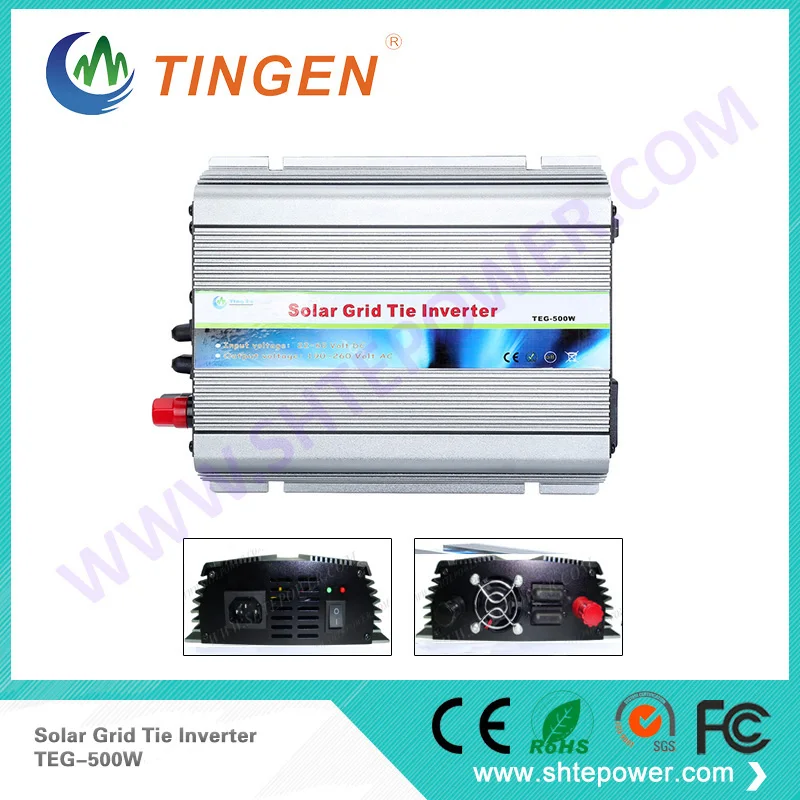

500 Вт Инвертор солнечной энергии сетчатый соединитель на системе постоянного

DC 10,8-28v вход на сетку галстук солнечный инвертор 300W до 1000W

Системы Функция

* Непосредственно подключен к солнечным панелям (Не подключайте аккумулятор)

MPPT использует точную функцию, функции APL, солнечные панели автоматически настраиваются на максимальную выходную мощность, просто подключаются непосредственно к инверторам солнечной панели, не нужно подключать батарею.

* AC 0 угол с высокой точностью автоматического обнаружения

Переменный фазовый угол 0 через изоляционный усилитель и вход в MCU для высокоточного обнаружения и анализа, скорость переключения фаз всего <1%, таким образом, достигая высокой точности переменного тока и сочетая с фазовой модуляцией. Выход.

 * Синхронная высокочастотная модуляция

В ходе сетки, как правило, с одинаковым фазовым углом и сеткой (т. Е. Двухфазный переменный ток равен 0, с переключением на два AC fusion) И продукт является первым выпрямленным переменного тока половина частоты переменного тока до 100 Гц, Затем машина производит высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

 * Выход чистой синусоидальной волны

Принять SPWM для прямого выхода чистой синусоидальной волны

* Питание автоматически блокируется (APL)

Сила тока различных колебаний, мы должны использовать функцию MPPT, когда функция MPPT регулируется до максимальной точки питания, продукт автоматически включается в точку максимальной мощности, выходная мощность более стабильна.

* Максимальное отслеживание точки питания (MPPT)

Сила тока, напряжение постоянно меняется, если нет отслеживания точки питания, то в прошлом будет много проблем, как правило, принимается Солнечный контроллер, этот продукт использует высокоточную MPPT вычислительную мощность, автоматическую и немедленную к солнечным панелям выходную мощность регулировки в максимальной выходной точке, Для достижения стабильных производственных целей.

* Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

* Автоматическое отключение, когда выходная мощность неисправности

Когда городская энергосистема планирует отключение электроэнергии, происходит сбой, инвертор автоматически отключает выход.

* Ограничение тока защита

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

* Стек несколько машин (в параллельная машина используется)

Несколько машин параллельно могут быть использованы для достижения небольшого инвертора мощности параллельно для выходной мощности.

 * Высокочастотный высокий коэффициент конверсии

Используйте высокочастотный преобразователь для повышения эффективности.

* 6 поисковой

В пасмурную погоду, солнечная батарея, выходной ток чрезвычайно крошечная, затем инвертор автоматически откроет 6-класс мощности функции поиска.

1. Программа может автоматически открывать регулировку мощности в течение 6 раз.

2. Текущее направление может регулироваться от максимального до минимального.

3. В процессе автоматической регулировки, мы будем видеть низкий светильник мигает. И мощность будет удерживаться в качестве исходной точки, от 0 до максимальной выходной мощности, и он будет перезагружаться не более 6 раз, а затем заблокирован в максимальной мощности, длинная яркая лампа ST.

4. Требуется 10 минут для 6-grade power search.

Стек с использованием

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Б/у, как показано на рисунке

Руководство пользователя

1. Панели солнечные

Рекомендуем использовать мощности более чем 30 Вт и стандартное напряжение 17,5 V PV панели.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

 2. Выход переменного тока

Диапазон напряжения инвертора, выходная мощность которого составляет 230 В переменного тока. : 180 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-140 в

Светодиодный индикатор

1. Красный светодиодный

(1) Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).

(2) Защита от перенапряжения (входное напряжение постоянного тока больше 28 В постоянного тока).

(3) Защита от перегрева (когда температура шасси выше 75 с. Температура опустилась примерно на 2-10 минут, чтобы перезапустить автоматически после охлаждения).

(4) защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 230 В переменного тока).

(5) Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход.

2. Зеленый светодиодный

(1) зеленый светодиод мигает: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

(2) зеленый светодиод долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Спецификация:
