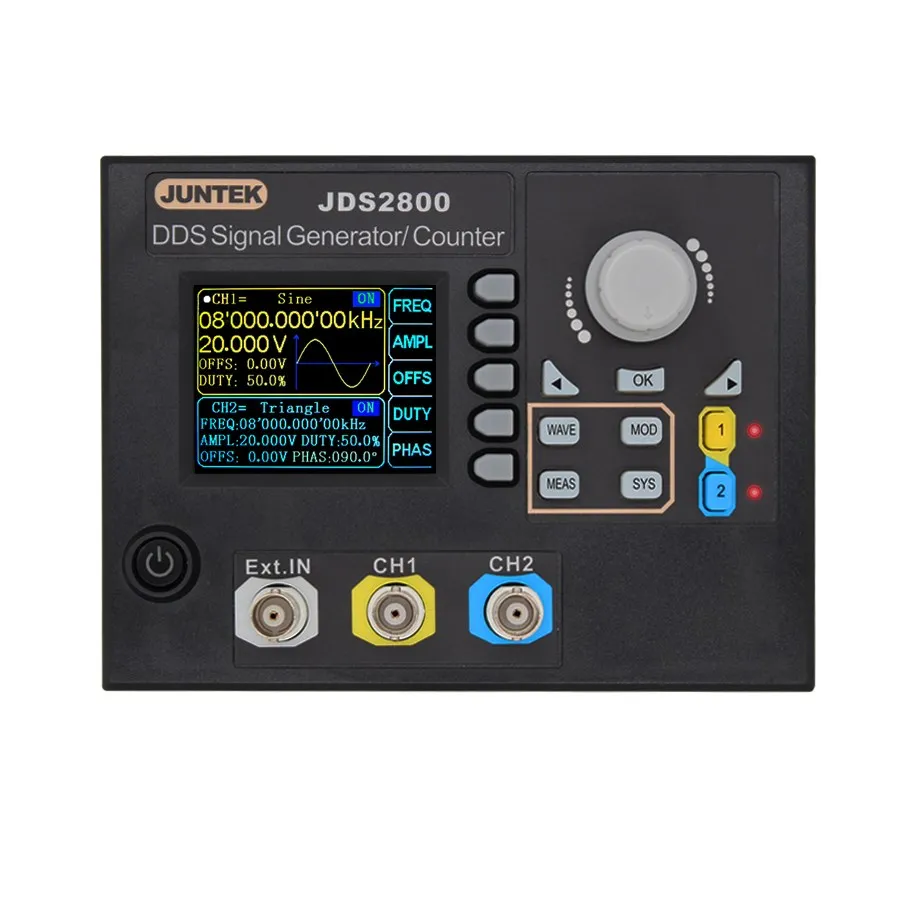

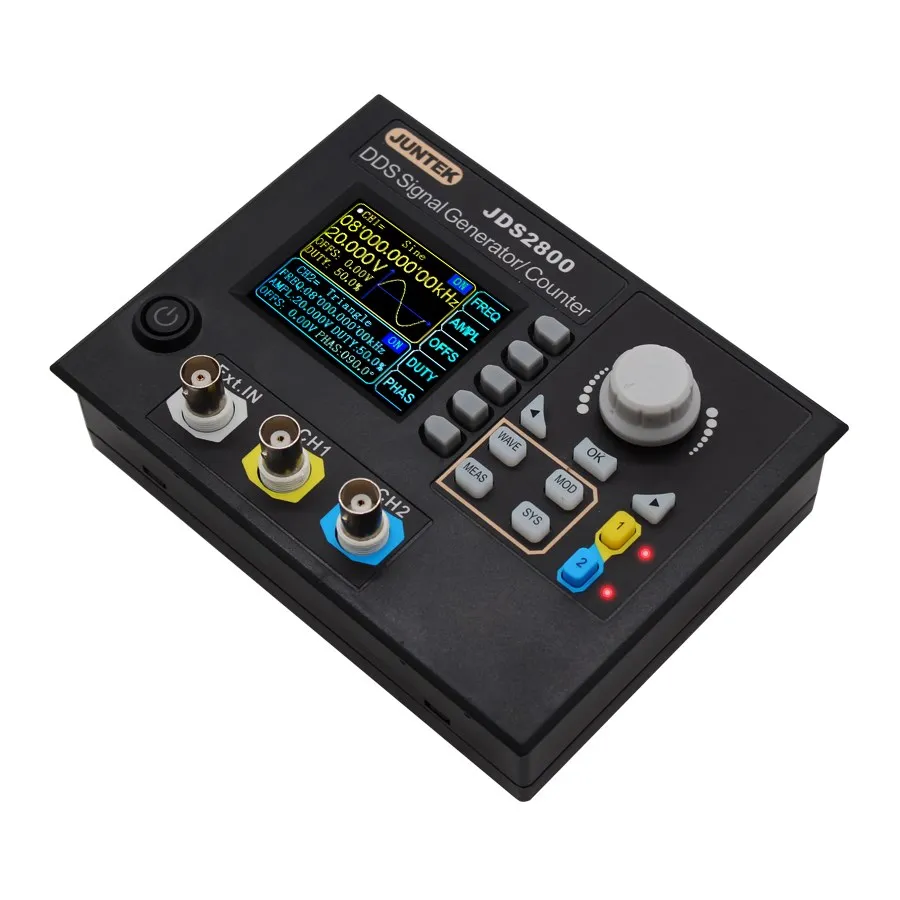

JDS2800-60M 60 МГц цифровая двухканальный DDS генератор Функция генератор сигналов произвольной формы Генератор импульсных сигналов 30% off

Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

Особенности:

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;
• Возможность воспроизведения сигналов;
• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;
• Макс. Выходная частота (синусоида) до    15 МГц /  40 МГц  / 60 МГц      (Опционально), 266MSa/s частота дискретизации и 14 бит в вертикальном направлении;
• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;
• Отличное улучшение для прямоугольную волну производительность, квадрат, диапазон частот до 25 МГц с не искажают окружающий мир;
• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;
• Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;
• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1mV, амплитуда диапазон 0Vpp ~ 20Vpp;
• Показателями рабочего цикла каждого канала может быть отрегулировано самостоятельно, регулировочный разрешение 0.1%;
• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода;
• С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов;
• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;
• -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V;
• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;
• Функции счетчика: с постоянного и переменного тока режимы связи;
• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;
• Связь Функция: ПК может использоваться для управления прибором;

• С Выходная защита от короткого замыкания: все выходной сигнал может работать а-ля 60ые под нагрузкой микросхема с защитой от короткого замыкания conditior;

Частота Технические характеристики:

• Синусоидальный Диапазон частот: 0 ~ 60 МГц
• Квадратный Частотный диапазон:0 ~ 25 МГц
• Треугольный Частотный диапазон: 0 ~ 25 МГц
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL Цифровой частотный диапазон: 0 ~ 6 МГц
• Частотный диапазон произвольной волны: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 10 нс
• Диапазон регулировки ширины импульса: 25nS - 4000S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3

Сигналов Технические характеристики:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
• Разрешение волны: 14 бит
• Частота дискретизации сигнала: 266 MSa/s
• Длина волны: 2048 точек
• Син-гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
• Квадратные и импульсные (квадратные): ≤ 5%
• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

• Амплитуда диапазон:Частота <10 МГц, 0-20VPP;Частота> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:

• Выходное сопротивление: 50Ω ± 10% (Типичный)
• Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

• Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V
• Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Разрешение фазы: 0.1o

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1 - 10 в
• Повышение уровня/время падения: ≤ 20 нс
