MACH3 USB CNC 5 осей 100 кГц Гладкий Степпер карта управления движением breakout board + TB6600 3 оси

Если вам нужен маховик, рекомендуем использовать электронное ручное колесо нашего магазина для более легкого подключения

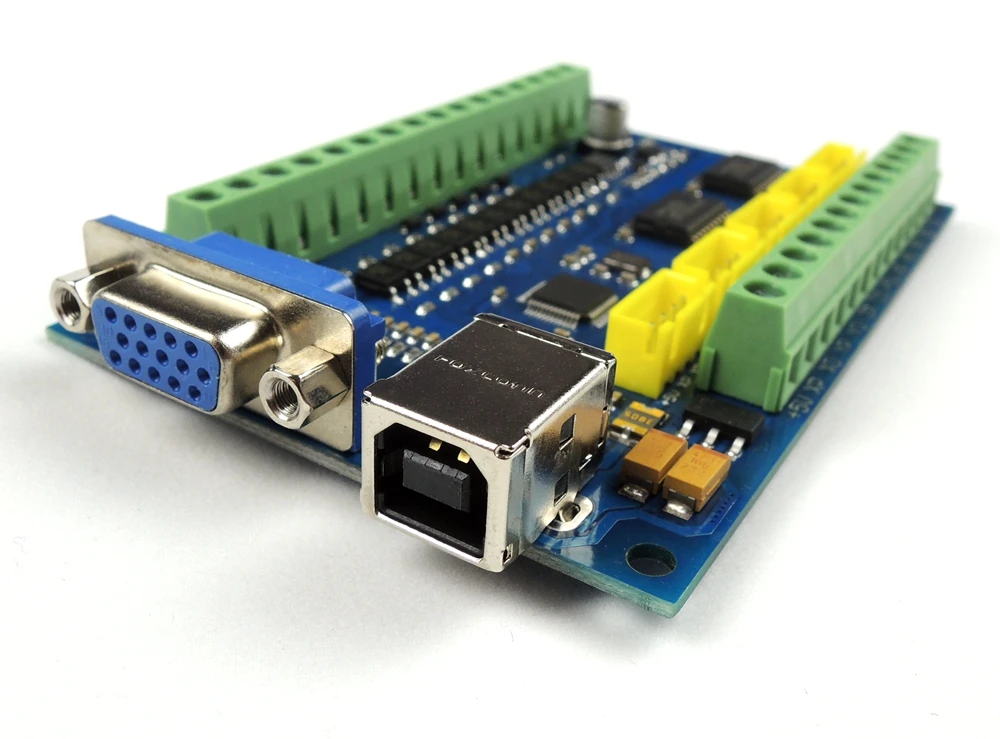

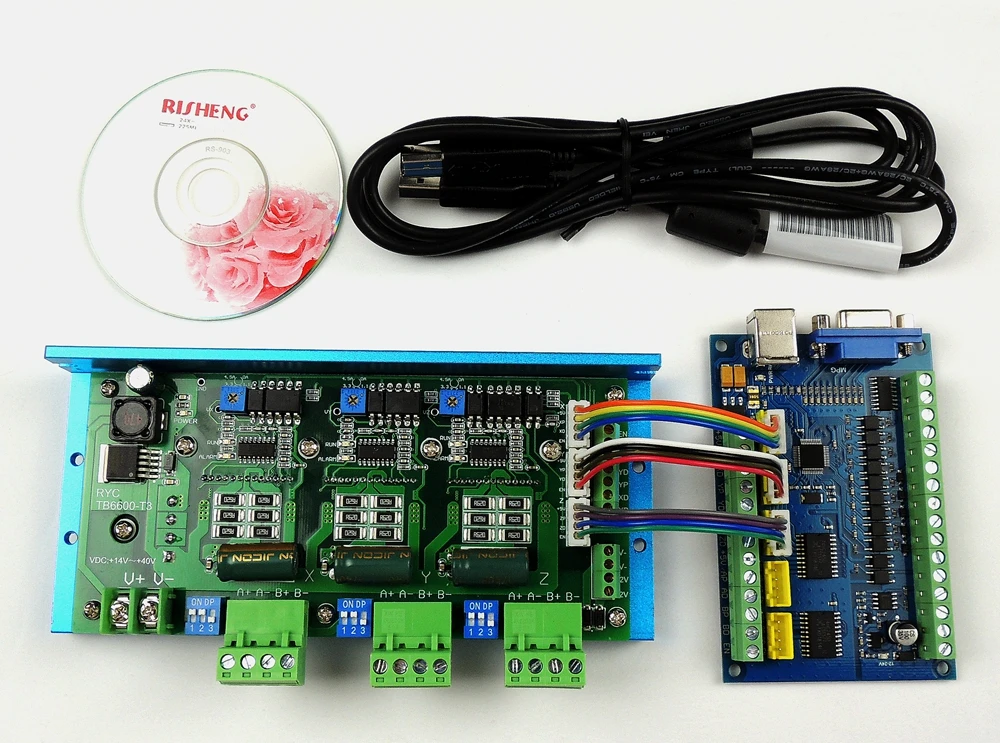

• 1 xMach3 5 Axis STB5100 USB карта движения
• 1 xTB6600-T3 3-осевой Драйвер шагового двигателя
• 3 x сигнальные кабели
• 1 х USB кабель (С двумя магнитными щитами)
• 1 CD (включая инструкции, Схемы проводки, программное обеспечение, файлы конфигурации и т. д.)

STB5100 5-осевая USB карта контроллера mach3, подходит для всех версий программного обеспечения mach3, поддержка всех версий операционной системы Windows, простота в использовании, очень подходит для пользователей, которые используют программное обеспечение mach3, чтобы сделать гравировальный станок.

TB6600-T3 3-осевая плата драйвера,Самое большое преимущество заключается в том, что он может подключить параллельную интерфейсную плату, а также может подключить интерфейсную плату USB для удовлетворения потребностей клиента.ИспользованиеЧип драйвера Toshiba TB6600HG, максимальная выходная мощность 4.5A тока, плавная регулировка тока, 3 шагового двигателя могут управляться одновременно, подходит для шагового двигателя NEMA17, NEMA23, имеет блок питания 12 В, используется для платы интерфейса MACH3 или контроллера с ЧПУ; имеет большой ток драйвера, плавный ход, Тихий небольшой объем, удобная установка, высокая производительность, подходит для изготовления станков с ЧПУ и другого оборудования автоматизации.

STB5100 характеристики карты управления:

1. Поддержка ОС Windows XP, Windows 7 32/64 бит, Windows S8, Windows 10;

2. Подходит для всех версий программного обеспечения mach3;

3. Поддержка управляемого ЧПУ 5-осевого, можно подключить пять шагового двигателя или серводвигателя;

4. Максимальная частота импульса на выходе составляет 100 кГц, а ширина импульса может автоматически изменяться с частотой импульса, которая может быть применима к драйверу замкнутого цикла строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопары: концевой переключатель, выключатель аварийной остановки, автоматический датчик нулевого инструмента, домашний переключатель, датчик NPN может быть подключен;

6. интерфейс инверторного управления сигналом (изоляция оптопары): выходной сигнал 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используемый для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного ручного колеса, используйте интерфейс HDR15 для подключения электронного ручного колеса, используется для ручного управления станками;

9. Добавить Интерфейс включения сигнала, может использоваться для управления сигналом включения драйвера;

10. Мощность контрольной карты: Напряжение 12-24 В постоянного тока, ток более 500 мА.

Размеры:

TB6600-T3 Драйвер шагового двигателя характеристики:

1. Тип входного питания постоянного тока: + 14В ~ 40В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка тока;

3,12 в Выходная мощность: Максимальная выходная мощность 2A ток, для контроллера CNC или Mach3 интерфейсная плата питания;

4. Автоматическая функция половинного тока: когда двигатель прекращает работу, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло драйвера;

5. Mircostep: 1.2.4.8.16;

6. Функция автоматического распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум драйвера.

7. Форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса составляет 200 кГц.

9. Использование однокристаллического биполярного синусоидального микроступенчатого режима управления током PWM chopper

10. Размеры: 166 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ° Влажность <90%.

Порты ввода/вывода:

Типичное Соединение:

Размеры установки:

\'

'
