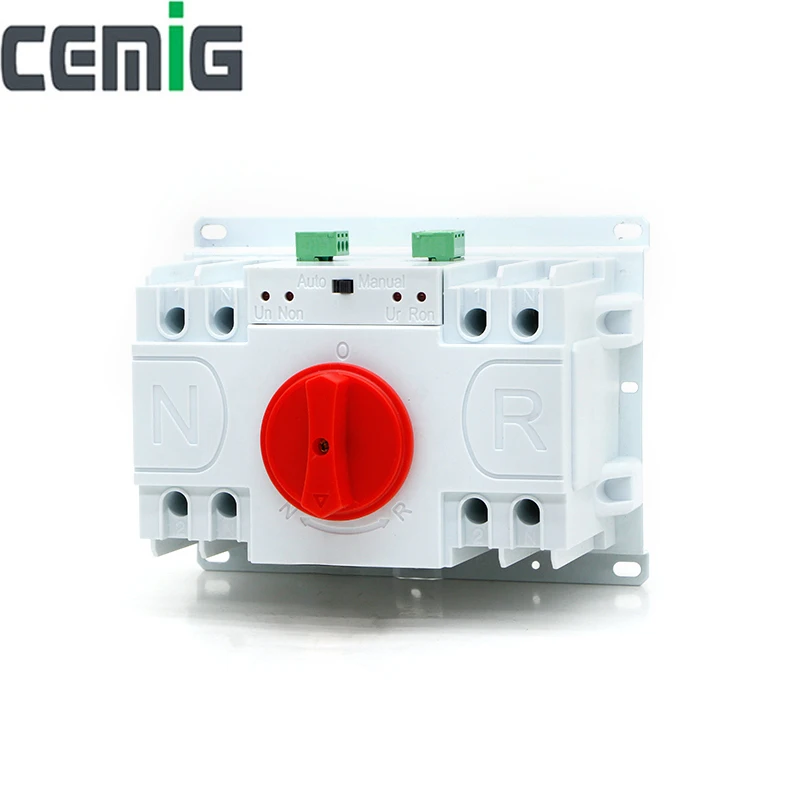

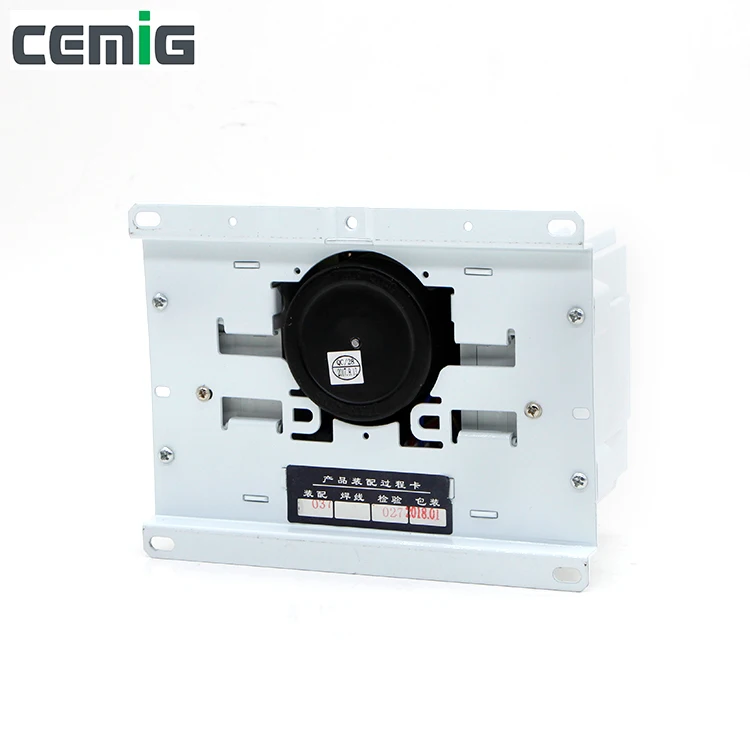

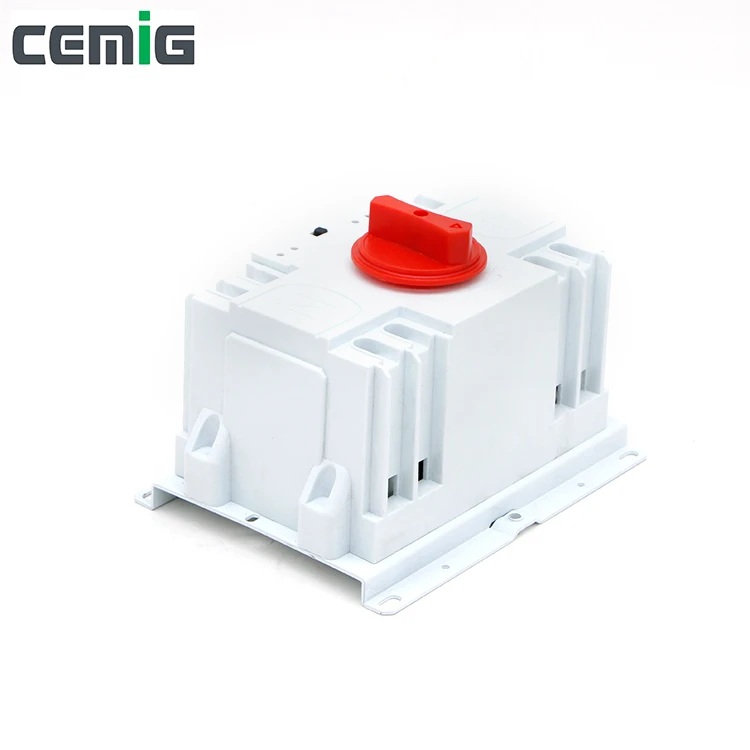

Автоматический выключатель Cemig ATS 2P автоматический с двойным питанием MCB AC230V 40A 63A

Автоматический выключатель Cemig ATS 2P автоматический с двойным питанием MCB AC230V 40A 63A

SMGQ1-63M автоматический переключатель передачи двойной мощности применяется для системы питания 50 Гц, номинальное напряжение 230 В, номинальный ток 63А. Продукт может передавать между двумя блоками питания в соответствии с требованиями. Продукт снабжен функцией перегрузки, короткого замыкания и вывода сигнала закрытия. Он особенно используется для офисного здания, торгового центра, банка, высотного здания и других линий освещения.

Продукты соответствуют стандартам IEC60947-6-1RGB/T14048.11.

Схема подключения

1.ATSE может быть установлен непосредственно в шкафу управления питанием. Используйте rs can провод после установки ATSE (см. Дизайн и использование). Согласно текущему значению Используйте подходящий проводник для подключения сетевой стороны (верхний терминал) и стороны нагрузки (нижний терминал) MCB нормальной электрической мощности и питания в режиме ожидания. В фазе параллельное соединение на стороне нагрузки, и обеспечить последовательность фазы нормальной электрической мощности и резервной электрической мощности должны быть accordant (провод согласно A,B,C,N последовательности). Для 3 полюсов ATSE следует добавить один Проводник с Секцией не менее 0,3мм2 для правильного подключения линии neuter источника питания, таким образом ATSE может работать должным образом. Для 4 полюсов или 2 полюсов ATSE N полюс нормальной электрической мощности и резервной электрической мощности должен быть подключен к N полюсу MCB соответственно. Кроме того, при установке ATSE, пожалуйста, надежно заземлите на заземляющем знаке.

2. Применение

1) нормальное использование, пожалуйста, установите переключатель контроллера на автоматической функции. Под автоматическим управлением контроллер ATSE контролирует нормальную электрическую мощность и резервную электрическую мощность и отображает состояние работы ATSE. При нормальном отключения питания, нет напряжение, отказ, ATSE перенесет нагрузки автоматически от нормальной мощности для Потребляемая мощность в режиме ожидания. Если Нормальная мощность будет правильной, ATSE будет передавать нагрузку автоматически от резервного питания до нормальной мощности. Светящийся диод на панели переключателя указывает на выключение.
2) Если вы не используете автоматическую передачу или вам нужна другая ручная работа, установите контроллер вручную. Под ручным управлением контроллер останавливает работу, и ручная работа может сделать выключатель выключенным, и выключатель не переносится автоматически.
3) когда ATSE короткое замыкание или перегрузка, MCB ATSE защитит отключение. Если дисплей питания, как правило, ручка MCB включается. Если MCB имеет защиту от отключения, пользователи должны установить вручную и управлять переключателем на двойной раздельный тормоз вручную, и проверить причину поездки. После устранения проблем Установите контроллер на auto снова для работы.
4) в тех случаях, когда ATSE трансфер до авто от ручных, при нормальном и потребляемая мощность в режиме ожидания нормальные ATSE будет до подключения нормальной мощности к нагрузке (даже если нагрузка связана Потребляемая мощность в режиме ожидания назад)

3. Вопросы требуют внимания

Когда пользователи тестируют или работают, пожалуйста, следуйте относительным правилам и обратите внимание на следующие вопросы, чтобы обеспечить правильное использование нашего ATSE.
1) Нейтральный проводник не может быть подключен неправильно, должен подключаться надежно, в противном случае ATSE не может работать должным образом, даже контроллер сжигания и двигатель.
2) защитное заземление ATSE должно быть надежно подключено для обеспечения безопасности.
3) Обнаружение сигнала отбора проб для работы контроллера Мощность и основной Мощность поставить берется от Мощность поставки основная электроплата, и работы Мощность из вспомогательный Соединительный терминал используется для подключения индикатора берется от основная электроплата, так что не может иметь тест напряжения между запасными клеммами (если демонтировать вторичные провода). Может иметь частоту измерения напряжения между основной схемой и оболочкой или между вторичными вспомогательными клеммами и оболочкой.

4. Простое Устранение неполадок

Когда пользователи находят ошибку, вы можете обратиться к профессионалу для тестирования и решения. Держите подальше для безопасности при эксплуатации. Или свяжитесь с нашими специализированными отделами обслуживания.
1) Двойная мощность включена, но ATSE не может передавать автоматически
1. Автоматическая/ручная проверка должна быть в автоматическом положении.
2 Проверьте правильность входящей линии или нет, соответствует ли фаза или нет, а проводка прочная и надежная или нет.
3 проверьте, не горит ли предохранитель.
2) Двойная сила, как включается, ATSE Потребляемая мощность в режиме ожидания-включения.
4 проверьте, имеет ли входящая мощность Нормальное напряжение или нет.
5. Часто используемая страховка.
6. Проверьте, подключен ли внешний светильник неправильно или нет.
