Характеристики

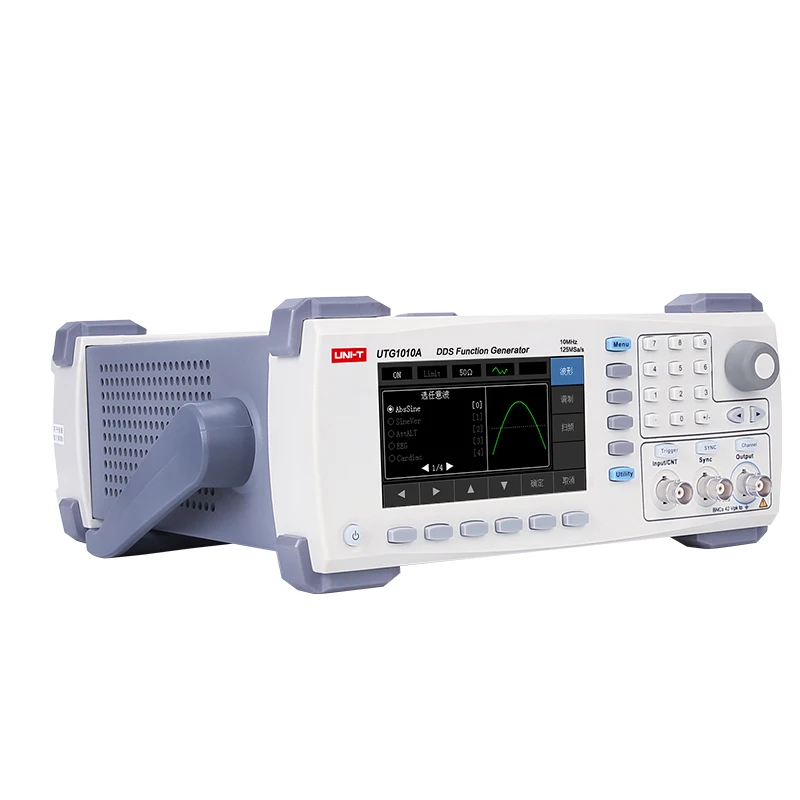

UNI T UTG1010A Функция/генератор сигналов произвольной формы/одноканальный/10 МГц
История изменения цены
*Текущая стоимость 19 946,66 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 23736.78 руб. | 24923.97 руб. | 24329.5 руб. |
| Aug-18-2025 | 23536.57 руб. | 24713.8 руб. | 24124.5 руб. |
| Jul-18-2025 | 19747.85 руб. | 20734.52 руб. | 20240.5 руб. |
| Jun-18-2025 | 23137.23 руб. | 24294.84 руб. | 23715.5 руб. |
| May-18-2025 | 20145.84 руб. | 21152.77 руб. | 20648.5 руб. |
| Apr-18-2025 | 22738.33 руб. | 23875.68 руб. | 23306.5 руб. |
| Mar-18-2025 | 22539.26 руб. | 23666.16 руб. | 23102.5 руб. |
| Feb-18-2025 | 22340.36 руб. | 23457.94 руб. | 22898.5 руб. |
| Jan-18-2025 | 22140.88 руб. | 23247.1 руб. | 22693.5 руб. |
Описание товара
UNI-T UTG1010A функция/генератор произвольной формы/одноканальный/10 МГц полоса пропускания канала/125 мс/с частота дискретизации
Особенности:
1. Выход синусоидальной волны 5 МГц/10 МГц, полный диапазон с разрешением 1 Гц
2. Импульсная Форма волны 5 МГц, время подъема и падения регулируется
3. Частота дискретизации 125MSA/s и вертикальное разрешение 14 бит
4. Стандартная Производительность двойного канала
5. 16 нелетучих сигналов памяти
6. Выбор модуляции: AM, FM, PM, ASK, FSK, PWM
7. 4,3 дюймов высокое разрешение TFT цветной ЖК-дисплей дисплей
8. Стандартный интерфейс: USB устройство
Спецификация:
| Модель | UTG1010A | |
| Канал | Одноканальный | |
| Полоса пропускания канала | 10 МГц | |
| Частота дискретизации | 125 мс/с | |
| Вертикальное разрешение | 14 бит | |
| Форма волны | Синусоидальная волна, квадратная волна, треугольная волна, импульсная волна, наклонная волна, шум, произвольная волна (16 групп) | |
| Режим развертки | Линейная, логарифмическая и внешняя развертка | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | |
| Характеристики выхода | ||
| Выходное сопротивление | 50 Ом/высокая устойчивость | |
| Амплитудный диапазон | 1mVpp ~ 10Vpp (50Ω) | |
| 2mVpp ~ 20Vpp (высокая устойчивость) | ||
| Точность (Синусоидальная волна 1 кГц) | 1% значения настройки амплитуды + 2 мВ | |
| Диапазон смещения постоянного тока | -5Vpp ~ 5Vpp (50Ω) (AC + DC) | |
| -10Vpp ~ 10Vpp (высокая устойчивость) (AC + DC) | ||
| Точность смещения | 1% офсетной настройки + 0.5% амплитуды + 2МВ | |
| Разрешение амплитуды | 1МВ | |
| Амплитудная плоскостность | <100 кГц 0.1дб | |
| 100 кГц ~ 10 МГц 0.2дб | ||
| Синусоидальная волна | ||
| Частотный диапазон | 1μHz ~ 10 МГц | |
| Разрешение | 1μHz | |
Гармонические искажения (Типичное значение) | Состояние тестирования: 0dBm выходная мощность | |
| DC ~ 20 кГц-55dBc | ||
| 20 кГц ~ 1 МГц-50dBc | ||
| 1 МГц ~ 10 МГц-40dBc | ||
Полное гармоническое искажение (Типичное значение) | DC ~ 20 кГц, 1Vpp<0.2% | |
| Квадратная волна/импульсная волна | ||
| Частотный диапазон | 1μHz ~ 5 МГц | |
| Разрешение | 1μHz | |
| Время подъема/падения | <24 НС (типичное значение 1 кГц, 1Vpp) | |
| Перезагрузка (типичное значение) | <2% | |
| Рабочий цикл | 0.01% ~ 99.99% | |
| Минимальная ширина импульса | ≥ 80 нс | |
| Джиттер (типичное значение) | 1ns + период * 100ppm | |
| Треугольная волна/косая волна | ||
| Частотный диапазон | 1МГц ~ 400 кГц | |
| Разрешение | 1μHz | |
| Нелинейность | 1% ± 2МВ (типичное значение: 1 кГц, 1Vpp; Симметрия: 50%) | |
| Симметрия косой волны | 0.0% ~ 100.0% | |
| Минимальное время кромки | ≥ 400 нс | |
| Произвольная волна | ||
| Произвольная волна | Частотный диапазон: 1μгц ~ 2 МГц | |
| Внутреннее хранилище (фиксированное):16 групп | ||
AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, Лестница, трапезия, логнормаль, Синк, ЭКГ, ЭЭГ, экспоненциальный подъем, Показательное снижение, Lorentz, D-Lorentz | ||
| Модуляция AM | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | Синус, квадратная волна, поднимающаяся наклонная волна, падающая наклонная волна, шум, Произвольная волна | |
| Частота модуляции | 2 МГц ~ 50 кГц | |
| Глубина модуляции | 0% ~ 120% | |
| Модуляция FM | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | Синус, квадратная волна, поднимающаяся наклонная волна, падающая наклонная волна, шум, Произвольная волна | |
| Модулированная частота | 2 МГц ~ 50 кГц | |
| Смещение частоты | 5 МГц (макс.) | |
| Модуляция PM | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | Синус, квадратная волна, поднимающаяся наклонная волна, падающая наклонная волна, шум, Произвольная волна | |
| Модулированная частота | 2 МГц ~ 50 кГц | |
| Фазовое смещение | 0 ° ~ 360 ° | |
| Задать модуляцию | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | 50% рабочий цикл квадратной волны | |
| Модулированная частота | 2 МГц ~ 100 кГц | |
| Модуляция FSK | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | 50% рабочий цикл квадратной волны | |
| Модулированная частота | 2 МГц ~ 100 кГц | |
| ПСК модуляция | ||
| Несущая волна | Синусоидальная волна, квадратная волна, косая волна, произвольная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | 50% рабочий цикл квадратной волны | |
| Модулированная частота | 2 МГц ~ 100 кГц | |
| Модуляция ШИМ | ||
| Несущая волна | Импульсная волна | |
| Источник | Внутренний/внешний (передняя панель BNC) | |
| Модулированная волна | Синус, квадратная волна, поднимающаяся наклонная волна, падающая наклонная волна, шум, Произвольная волна | |
| Модулированная частота | 2 МГц ~ 20 кГц | |
| Смещение ширины | 0% ~ 49.99% ширины импульса | |
| Развертка | ||
| Несущая волна | Синус, квадратная волна, косая волна | |
| Тип | Линейный и логарифмический | |
| Время подметания | 1 мс ~ 500 с ± 0.1% | |
| Источник запуска | Ручной, внутренний и внешний | |
| Счетчик частоты | ||
| Входной уровень | Совместим с TTL | |
| Входная частота | 1 Гц ~ 100 МГц | |
| Разрешение частоты | 6 бит/сек | |
| Муфта | Постоянный ток | |

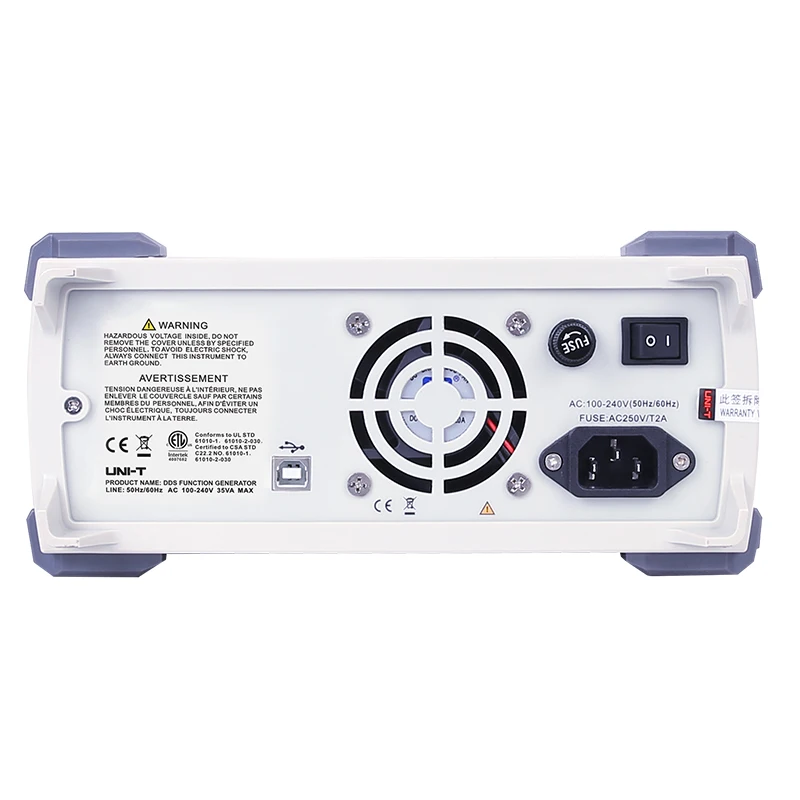

| Разъем на задней панели | ||
| Интерфейс | ||
| Стандарт | Usb-устройство | |
| Дисплей | ||
| Тип дисплея | 4,3 дюйма TFT, ЖК-дисплей | |
| Разрешение дисплея | WVGA (480 × 272) | |
| Язык отображения | Поддержка только двух языков, по умолчанию: китайский/английский | |
| Источник питания | ||
| Напряжение питания | 100V ~ 240VACrms, 50Hz/60Hz | |
| Энергопотребление | Менее 25 Вт | |
| Предохранитель | 2A, класс, 250V | |
| Окружающая среда | ||
| Диапазон температур | При работе: 10 ℃ ~ + 40 ℃ | |
| Холостой режим: -20 ℃ ~ + 60 ℃ | ||
| Метод охлаждения | Охлаждение вентилятором | |
| Диапазон влажности | Менее + 35 ℃:≤ 90% относительной влажности | |
| + 35 ℃ ~ + 40 ℃:≤ 60% относительная влажность | ||
| Высота | На работе: менее 2000 м | |
| Холостой режим: менее 15000 м | ||
| Общие характеристики | ||
| Размер (W×H×D) | 265 мм × 110 мм × 320 мм | |
| Вес нетто | 3,1 кг | |
| Вес брутто | 4,1 кг | |
