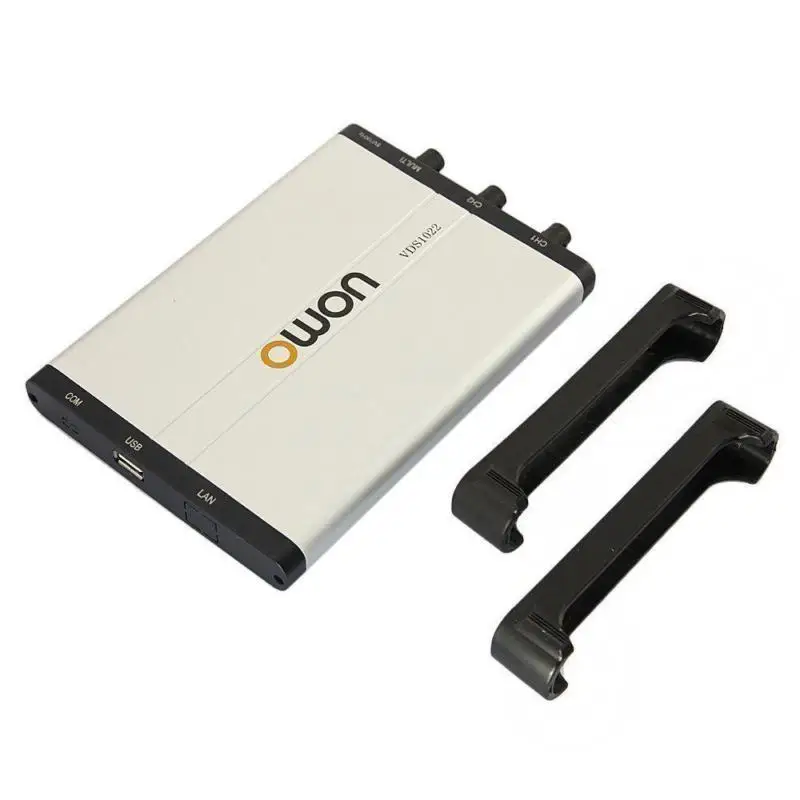

OWON VDS1022I USB Изоляция ПК цифровой осциллограф 25 МГц 2 + 1 10 м запись|Осциллографы| |

Цифровой осциллограф Hantek DSO4104C 100 МГц 4 канала 1 Гвыб/с длина записи 64K Встроенный USB

29 358,46 руб.

Hantek Осциллограф 1008C автомобильный осциллограф 8 каналов ПК USB диагностический

6 475,64 - 7 385,29 руб.

Ручной цифровой осциллограф UTD1050DL UTD1025DL измерительный мультиметр TFT 2 канальный 250

29 907,30 - 34 987,63 руб.

Hantek DSO3254 DSO3254A 250 МГц 1GSa/s цифровой осциллограф 4CH Осциллограф Логический

31 368,83 руб.

Цифровой осциллограф Hantek DSO4254C 4 канала 250 МГц Частота дискретизации 1GS/s ЖК ПК

38 430,60 руб.

JYETech оригинальный DSO112A ручка цифровой осциллограф с сенсорной панелью

6 774,80 руб.

Защитный силиконовый чехол ccdsso для Mini DS213 DS203 4 цвета|Осциллографы| |

760,45 руб.

Hantek 6204BE Автомобильный диагностический осциллограф 4 канала 200 МГц Портативный

18 756,29 руб.

Месяц

Минимальная цена

Макс. стоимость

Цена

Sep-16-2025

14492.8 руб.

15217.60 руб.

14854.5 руб.

Aug-16-2025

14370.75 руб.

15089.55 руб.

14729.5 руб.

Jul-16-2025

12056.5 руб.

12659.6 руб.

12357.5 руб.

Jun-16-2025

14126.43 руб.

14832.73 руб.

14479 руб.

May-16-2025

12300.85 руб.

12915.98 руб.

12607.5 руб.

Apr-16-2025

13883.54 руб.

14577.35 руб.

14230 руб.

Mar-16-2025

13761.63 руб.

14449.77 руб.

14105 руб.

Feb-16-2025

13639.67 руб.

14321.70 руб.

13980 руб.

Jan-16-2025

13518.33 руб.

14194.26 руб.

13856 руб.

Основные функции

-Полоса пропускания до 100 МГц и максимальная частота дискретизации 1GS/s в реальном времени
-Длина записи 10 м
-Дружественный пользовательский интерфейс: FFT, или X-Y, и вид волны 2
На одном экране
-Опция мульти-триггера: край, видео, наклон, пульс, и чередование
-Изоляция USB-меньше сигнала, больше защиты ПК
-Питание шины USB и пульт дистанционного управления LAN
-Ультратонкий дизайн корпуса, легкая портативность

Применение

Проектирование и тестирование функции отладочной цепи
Образование и обучение

Технические характеристики

Модель

VDS1022I

VDS1022

VDS2052

VDS2062

VDS2064

VDS3102

VDS3104

Пропускная способность

25 МГц

50 МГц

60 МГц

100 МГц

Канал

2 + 1 (мульти)

4 + 1 (мульти)

2 + 1 (мульти)

4 + 1 (мульти)

Частота дискретизации

100 мс/с

250 мс/с

500MSa/s

1GSa/s

Горизонтальная шкала (s/div)

5NS/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

2ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

Времени нарастания импульсов

≤ 14ns

≤ 7 нс

≤ 5,8 ns

≤ 3,5 ns

Длина записи

10 м

5 м

10 м

5 м

Входное соединение

AC DC GND

Входной импеданс

1 МОм ± 2%, параллельно с 10 пФ ± 5 пФ

Каналы изоляции

50 Гц: 100 : 1, 10 МГц: 40 : 1

Максимальное входное напряжение

400 В (PK - PK) (DC + AC, PK - PK)

40 В (PK - PK) (DC + AC, PK - PK)

DC усиления точность

± 3%

DC точности

В среднем ≥ 16: ±(3% Чтение + 0,05 див) для T

Зонд коэффициент затухания

1X, 10X, 100X, 1000X

НЧ-ответ (переменный ток, -3 дБ)

≥ 10 Гц (на входе, соединение переменного тока, -3 дБ)

Частота дискретизации/точность времени реле

150ps

Интерполяция

Sin (x) / x

Точность интервала (T) (полная полоса пропускания)

Одиночный: ± (1 интервал времени + 100ppm × Чтение + 0.6ns),
Среднее> 16: ±(1 интервал времени + 100ppm × Чтение + 0.4ns)

Вертикальное разрешение (A/D)

Разрешение 8 бит (2 канала одновременно)

Вертикальной чувствительностью

5 мВ/див ~ 5 В/Див

Тип триггера

Край, пульс, видео, наклон, альтернативный

Режим запуска

Автоматический, нормальный, одиночный

Уровень триггера

± 5 делений от центра экрана

Режим приобретения

Образец, пиковое определение и средняя

Линейная/полевая частота (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

V и T между курсорами

Автоматическое измерение

Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Время нарастания, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + Width, -Width, + Duty, -Duty

Сигналов математика

, ×, ÷, FFT

Lissajou фигура

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

Интерфейс связи

USB 2,0

USB 2,0, LAN (опционально)

Многофункциональный интерфейс

Тип сигнала

Синхронизированный вход/выход, передача/сбой, внешний вход триггера

Уровню стандарта

TTL

Блок питания

5,0 V/1A

Потребляемая мощность

≤ 1,5 W

≤ 5 Вт

Размеры (Ш × В × Г)

170 × 120 × 18 (мм)

190 × 120 × 18 (мм)

Вес (без упаковки)

Около 0,26 кг

Около 0,30 кг

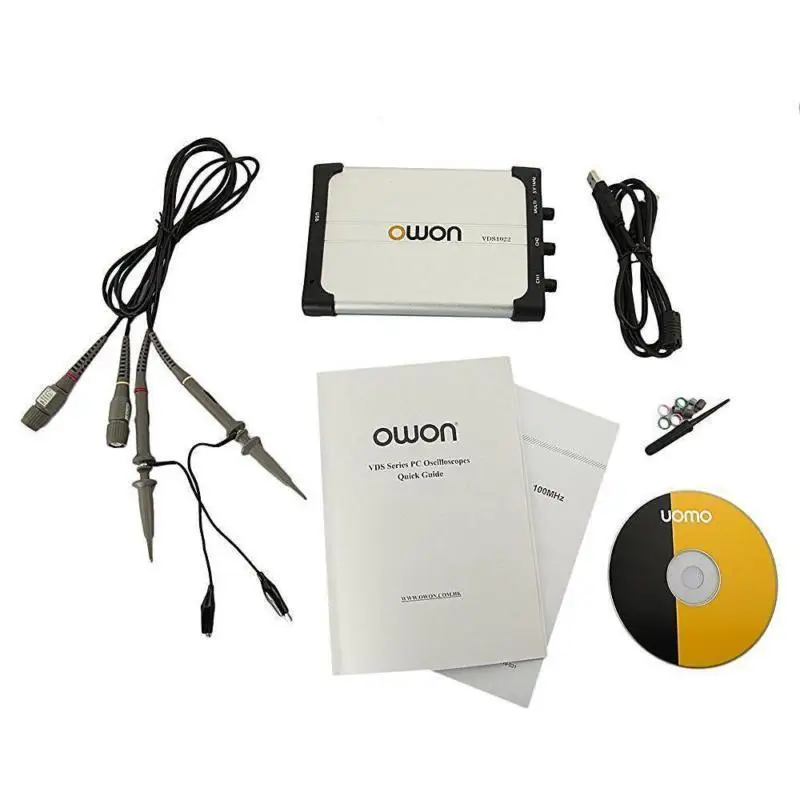

Что в упаковке:
