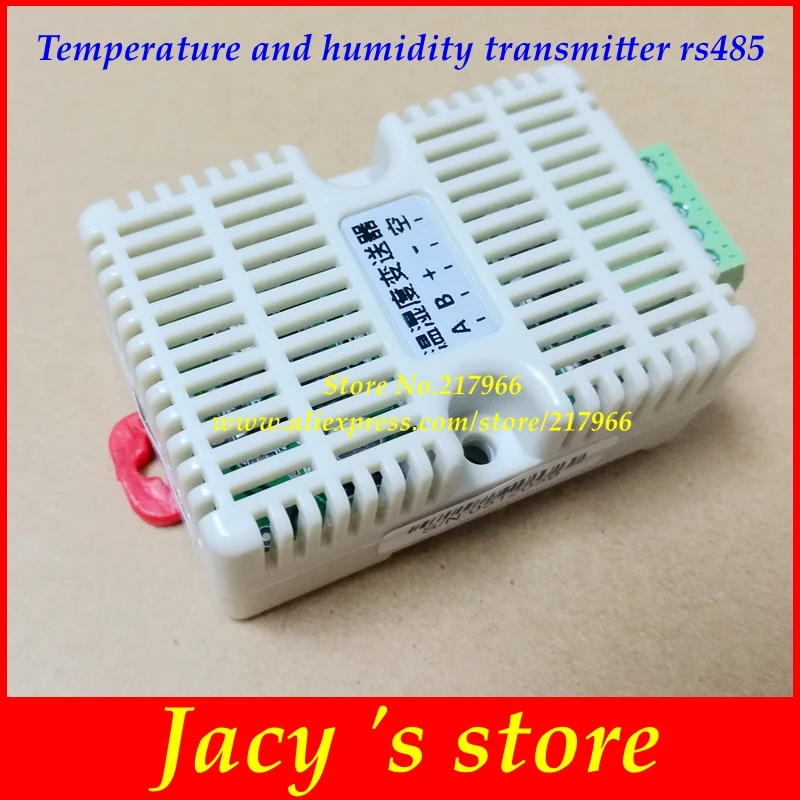

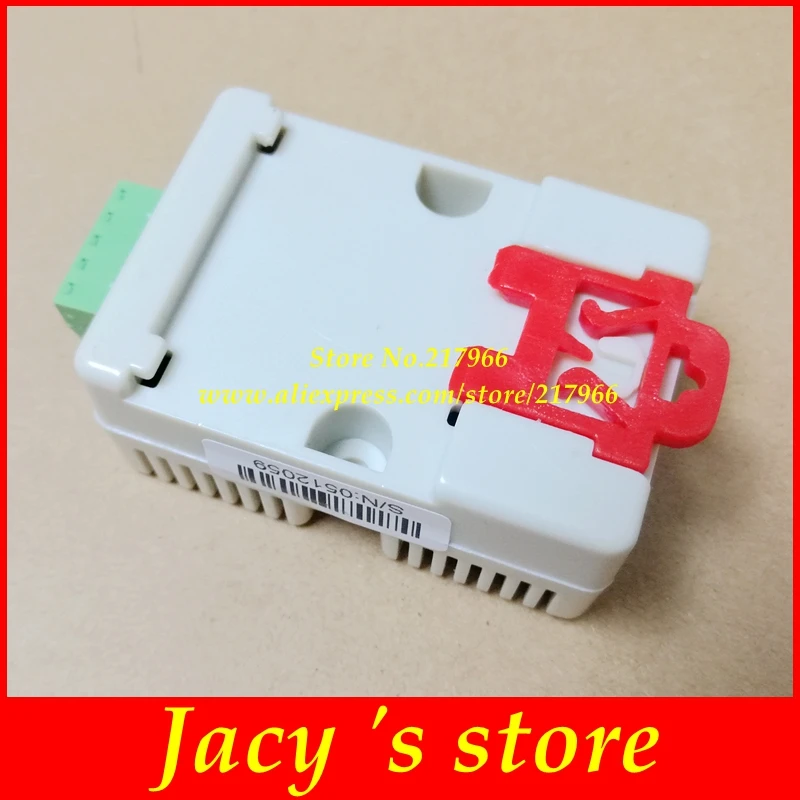

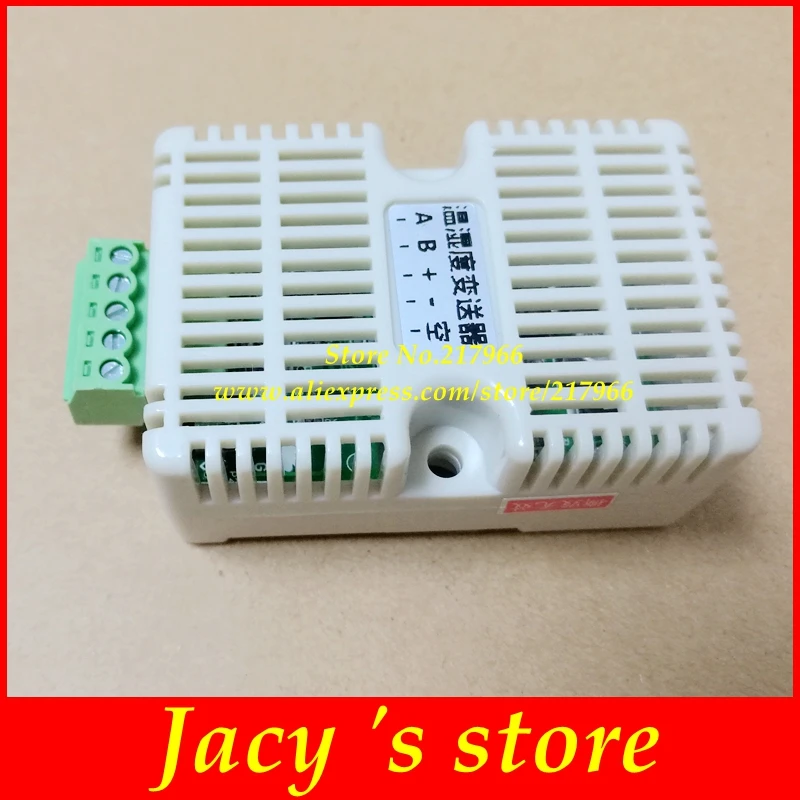

Датчик температуры и влажности rs485 с датчиком modbus промышленный высокоточный

Датчик температуры и влажности rs485 с датчиком modbus промышленный высокоточный

(1) аппаратное соединение

Устройство подключается к компьютеру через USB до 485 (Примечание: в конфигурации только одно устройство 485 подключено к шине 485)

(2) Компьютерная работа

(1) Загрузить 485 посылка оборудования(См. Подробную информацию на странице для получения информации по адресу)

(2) установка программного обеспечения устройства отладки драйверов

В

(3) конфигурация параметров

1,Выбирайте правильный размерCOMПорт ("Мой компьютер-свойства-Диспетчер устройств-порт" видCOMПорт)

USB-485-3 название драйвера компании по умолчаниюUSB-SERIAL CH340

2. Подключите устройство и включите его. Нажмите кнопку проверки скорости передачи данных программного обеспечения. Программное обеспечение проверит скорость передачи данных и адрес текущего устройства. Скорость передачи данных по умолчанию составляет 4800 бит/с, а адрес по умолчанию-0x01.

3. В соответствии с необходимостью изменения адреса или значения скорости передачи данных нажмите «настройки». В то же время вы можете запросить Статус функции устройства.

4. Если тест не прошел, проверьте проводку устройства и установку привода 485.

Клиенты могут воспользоваться следующими функциями:

(1)Устройство прошло485Загрузите наше программное обеспечение для мониторинга напрямую.

(2)Оборудование загружает данные в наш концентратор (RJ45/WIFI/GPRS)Сетевое загружать данные.

(3)Клиент вторичного развития

Наша компания485Тип передатчик485Автобус, доступ к нашей компанииRS-RJ-KПлатформа мониторинга температуры и влажности Renke. Осуществляем централизованный контроль температуры и влажности оборудования с помощью проводного метода.

RS-RJ-KПрограммное обеспечение может устанавливать параметры локально и удаленно через веб-страницы.

Локально просматривайте, Экспортируйте данные истории, данные тревоги Word, Excel, ppt, pdf, view, печать истории и экспорт изображений.

Удаленное просмотр, экспорт данных истории и оповещение данных через веб-страницы, ExcelПросмотр, Печать истории кривых и экспорт фотографий.

Установка программного обеспечения платформы мониторинга:

Управление интерфейсом платформы мониторинга:

RS-RJ-KПрограммное обеспечение может устанавливать параметры локально и удаленно через веб-страницы.

Локальный вид, режим карты, экспорт истории данных, настройки sms-будильника, Word, Excel, ppt, pdf, Local view, печать истории кривых и экспорт изображений.

Удаленное просмотр, экспорт данных истории и оповещение данных через веб-страницы, ExcelПросмотр, Печать истории кривых и экспорт фотографий.

Наша компания485Передатчики могут быть подключены к нашей компанииRS-ETH-M илиRS-WIFI-M илиRS-GPRS-MКонцентраторы типа передают данные через сетевые порты илиWI-FIИлиGPRS и т. д.Способы отправки данных на платформу удаленного мониторинга, концентратор может получить доступ8Паяльная станция485Передатчики1Платформа мониторинга может получить доступ к тысячам концентраторов.

  Оборудование нашей компании по умолчанию адрес 1, скорость передачи данных 4800, отсутствие паритета, 8 бит данных, 1 стоп бит. Может использоваться как дополнительный модуль разработки для доступа к программному обеспечению хоста, ПЛК или конфигурации и т. д., как описано ниже:

(1) Разработка вторичного программного обеспечения

В соответствии со стандартным протоколом Modbus-RTU используйте код функции 03 для запроса устройства, и устройство ответит, когда оно получит законную инструкцию. Интервал опроса программного обеспечения и время ожидания рекомендуется установить на 200 мс или более. Подробные протоколы и примеры для общения см. Описание соответствующей части руководства.

(2) доступ к PLC или Kunlun state, управление силой, король конфигурации и другое программное обеспечение конфигурации.

2,1 новое оборудование необходимо выбрать «PLC» --- «Modicon» --- «ModbusRTU».

2,2 при определении переменной, выберите ввода-вывода действительное количество для тип переменной и коротким рукавом (16-бит Подпись номер) для передачи данных типа.

2,3 когда регистр управляется, тип регистра выбирается как «HR holding register (command No. 03)», и Kunlun on state должен быть установлен как «4 зоны выходного регистра», атрибут чтения/записи является «Только чтение», И регистр влажности 40001 (Контроль силы должен быть установлен офсетом 1) Или 40002 температуры (необходимо установить контроль силы, чтобы компенсировать 2).

2,4 рекомендуется установить таймаут связи и частоту захвата более чем на 200 мс.

2,5 после успешного общения значение регистра делится на 10 для получения реальных данных о температуре и влажности.
