Waveshare 7 дюймовый емкостный сенсорный ЖК дисплей (G) 800*480 многоцветный графический
История изменения цены
*Текущая стоимость 4 377,32 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-15-2025 | 5559.20 руб. | 5670.94 руб. | 5614.5 руб. |
| Jul-15-2025 | 4508.35 руб. | 4598.93 руб. | 4553 руб. |
| Jun-15-2025 | 5471.17 руб. | 5580.53 руб. | 5525.5 руб. |
| May-15-2025 | 5427.40 руб. | 5536.1 руб. | 5481.5 руб. |
| Apr-15-2025 | 4333.18 руб. | 4420.53 руб. | 4376.5 руб. |
| Mar-15-2025 | 5340.57 руб. | 5447.35 руб. | 5393.5 руб. |
| Feb-15-2025 | 5296.66 руб. | 5402.72 руб. | 5349 руб. |
| Jan-15-2025 | 5252.58 руб. | 5357.32 руб. | 5304.5 руб. |
Описание товара

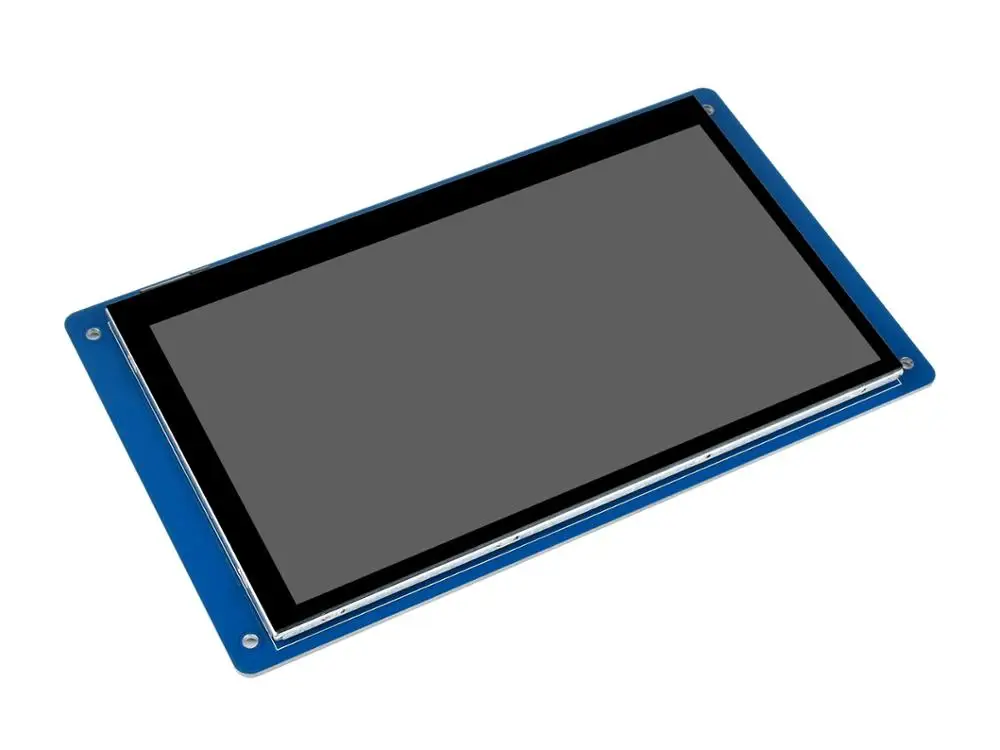

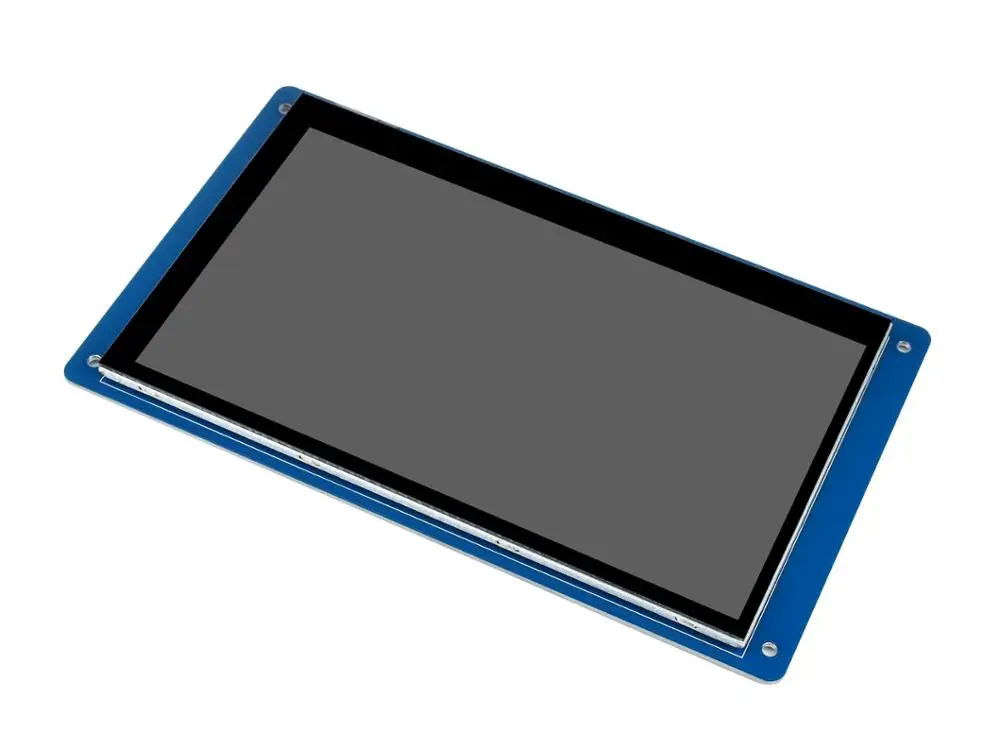

7 дюймов 800*480 многоцветный графический ЖК-дисплей (тип G), с емкостным сенсорным экраном и автономным сенсорным контроллером
Ключевые параметры
| Тип ЖК-дисплея | TFT |
|---|---|
| ЖК-интерфейс | 24-битная параллельная |
| Интерфейс сенсорного экрана | 4 провода, емкостный |
| Сенсорный контроллер | GT911 |
| Подсветка | Светодиодный |
| Размер дисплея (мм) | 154,08 (Ш) × 85,92 (В) |
| Шаг точки (мм) | 0,0642 (Ш) × 0,1790 (В) |
| Соотношение сторон | 8 : 5 |
| Разрешение | 800*480 (пиксель) |
| Энергопотребление | ТБД |
| Ток подсветки | ТБД |
| Рабочая температура. (℃) | ТБД |
Разрешение емкостного сенсорного экрана
| Контактный номер. | Символ | Описание | Тип | Функция |
|---|---|---|---|---|
| 1. | CAP_INT | Прерывание | Вход | Внешний вход управления сенсорного прерывания |
| 2. | CAP_WAKE | WAKEUP | Вход | Используется для пробуждения внешнего контроллера TP |
| 3. | I2C_SDA | Pin данных I2C | Выход/вход | Чтение/запись данных I2C |
| 4. | I2C_SCL | Штырь для часов I2C | Вход | Часы управления I2C |

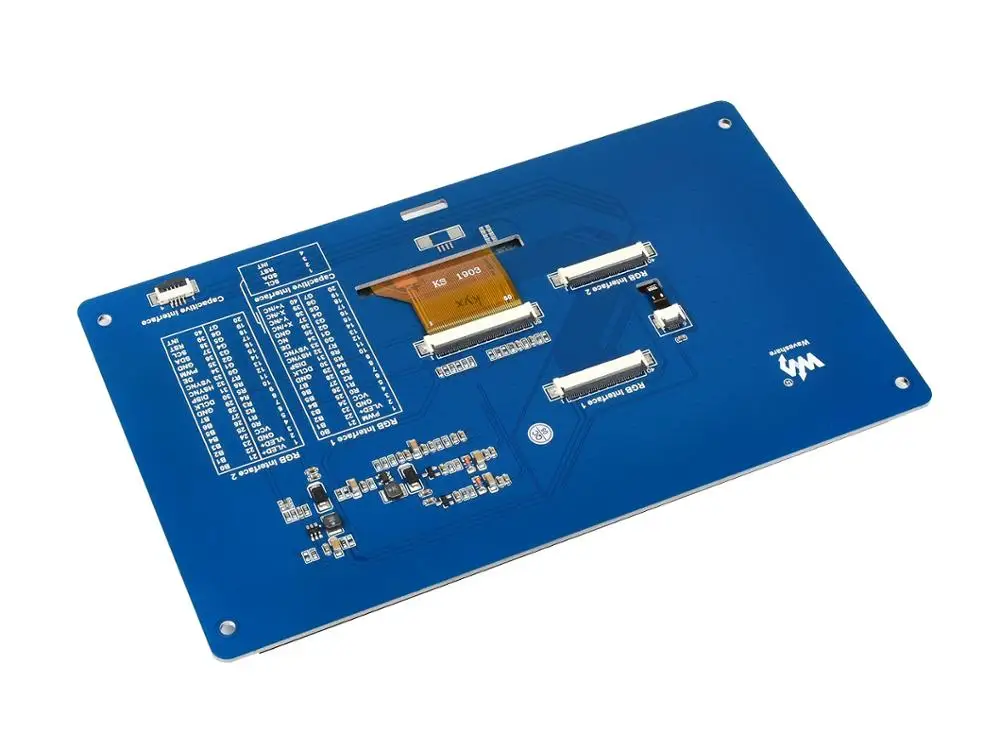

Rgb-интерфейс 1 определение
| Контактный номер. | Символ | Описание | Тип | Функция |
|---|---|---|---|---|
| 1. | ШИМ | Подсветка отрицательная | Мощность | Подсветка отрицательная, подключается к управлению GND или PWM |
| 2. | VLED + | Подсветка положительная | Мощность | Подсветка положительная, 5 В типичная |
| 3. | GND | Наземный | Мощность | Наземный |
| 4. | VCC | Источник питания | Мощность | Источник питания, 3,3 В |
| 5 | R0 | Штырь для передачи данных | Вход | Красные данные |
| 6 | R1 | |||
| 7 | R2 | |||
| 8 | R3 | |||
| 9 | R4 | |||
| 10 | R5 | |||
| 11 | R6 | |||
| 12 | R7 | |||
| 13 | G0 | Штырь для передачи данных | Вход | Зеленые данные |
| 14 | G1 | |||
| 15 | G2 | |||
| 16 | G3 | |||
| 17 | G4 | |||
| 18 | G5 | |||
| 19 | G6 | |||
| 20 | G7 | |||
| 21 | В0 | Штырь для передачи данных | Вход | Синие данные |
| 22 | В1 | |||
| 23 | В2 | |||
| 24 | В3 | |||
| 25 | В4 | |||
| 26 | В5 | |||
| 27 | В6 | |||
| 28 | В7 | |||
| 29 | GND | Наземный | Мощность | GND |
| 30 | DCLK | ЖК-часы | Вход | Сигнал ЖК-часов |
| 31 | Дисп | Включить управление подсветкой | Вход | Обычно подключается к VCC |
| 32 | HSYNC | Горизонтальная синхронизация | Вход | Горизонтальный синхронный сигнал |
| 33 | VSYNC | Вертикальная синхронизация | Вход | Вертикальный синхронный вход сигнала |
| 34 | DE | Выбор режима управления | Вход |
DE = 0: режим синхронизации DE = 1 : DE mode |
| 35 | NC | |||
| 36 | GND | Наземный | Мощность | GND |
| 37 | X +/NC | - | - | NC для емкостного экрана |
| 38 | Y-/NC | - | - | NC для емкостного экрана |
| 39 | X-/NC | - | - | NC для емкостного экрана |
| 40 | Y +/NC | - | - | NC для емкостного экрана |
Разрешение интерфейса RGB 2
| Контактный номер. | Символ | Описание | Тип | Функция |
|---|---|---|---|---|
| 1. | VLED + | Мощность положительная | Мощность | Мощность подсветки, подключается к источнику питания 5 В |
| 2. | VLED + | |||
| 3. | GND | Наземный | GND | |
| 4. | VCC | Мощность положительная | Подключается к источнику питания 3,3 В | |
| 5 | R0 | Штырь для передачи данных | Вход | Красные данные |
| 6 | R1 | |||
| 7 | R2 | |||
| 8 | R3 | |||
| 9 | R4 | |||
| 10 | R5 | |||
| 11 | R6 | |||
| 12 | R7 | |||
| 13 | G0 | Штырь для передачи данных | Вход | Зеленые данные |
| 14 | G1 | |||
| 15 | G2 | |||
| 16 | G3 | |||
| 17 | G4 | |||
| 18 | G5 | |||
| 19 | G6 | |||
| 20 | G7 | |||
| 21 | В0 | Штырь для передачи данных | Вход | Синие данные |
| 22 | В1 | |||
| 23 | В2 | |||
| 24 | В3 | |||
| 25 | В4 | |||
| 26 | В5 | |||
| 27 | В6 | |||
| 28 | В7 | |||
| 29 | GND | Наземный | Мощность | GND |
| 30 | DCLK | ЖК-часы | Вход | Сигнал ЖК-часов |
| 31 | Дисп | Включение управления подсветкой | Вход | Включение/отключение управления подсветкой |
| 32 | HSYNC | Горизонтальная синхронизация | Вход | Вход сигнала горизонтальной синхронизации |
| 33 | VSYNC | Вертикальная синхронизация | Вход | Вход сигнала вертикальной синхронизации |
| 34 | DE | Выбор режима управления | Вход |
DE = 0: режим синхронизации DE = 1 : DE mode |
| 35 | ШИМ | Регулировка яркости подсветки | Вход | PWM сигнал для регулировки подсветки |
| 36 | GND | Наземный | Мощность | GND |
| 37 | SDA | Данные I2C | Вход/выход | Pin данных I2C, чтение/запись данных |
| 38 | SCL | Часы I2C | Вход | Штырь для часов I2C |
| 39 | RST | Сброс | Вход | Сброс контроллера TP |
| 40 | Инт | Прерывание | Выход | Внешнее Сенсорное прерывание |
Внешние размеры
Ресурсы для развития
Вики:Www.wav WAV (G)
Совместимость
Интерфейс RGB 1 полностью совместим со следующим продуктом (ами):
- 7-дюймовый емкостный сенсорный ЖК-дисплей
Интерфейс RGB 1 частично совместим со следующим продуктом (ами) (только выводами):
- 7-дюймовый резистивный сенсорный ЖК-дисплей
Интерфейс RGB 2 совместим и может быть напрямую подключен к следующему продукту (продуктам):
- Open746I
Интерфейс RGB 2 полностью совместим со следующим продуктом (ами):
- 7-дюймовый емкостный сенсорный ЖК-дисплей (D)
- 7-дюймовый емкостный сенсорный ЖК-дисплей (E)
- 7-дюймовый емкостный сенсорный ЖК-дисплей (F)
- 10,1-дюймовый емкостный сенсорный ЖК-дисплей (D)
Руководство по выбору
| Номер детали | Тип сенсорной панели | Разрешение | ЖК-интерфейс передачи данных | Сенсорный контроллер | Для использования с |
|---|---|---|---|---|---|
| 4,3-дюймовый емкостный сенсорный ЖК-дисплей | Емкостный | 800x480 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (C) | Емкостный | 800x480 | 16 pin | GT911 | MCU без ЖК-контроллера |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (F) | Емкостный | 1024x600 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (G) | Емкостный | 800x480 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
| 10,1-дюймовый емкостный сенсорный ЖК-дисплей (D) | Емкостный | 1024x600 | 24PIN RGB/LVDS | FT5406 | MCU с ЖК-контроллером |
Посылка
Вес:0,251 кг
- 7-дюймовый емкостный сенсорный ЖК-дисплей (G) x1
- 40-контактный FFC x1
- 4-контактный FFC x1
