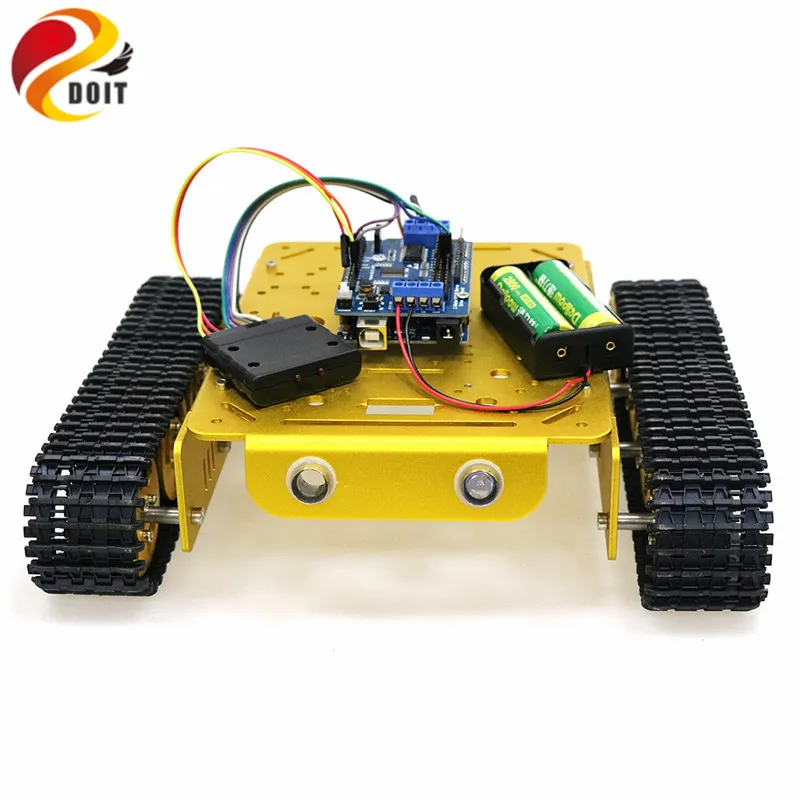

PS2 джойстик управления умный робот танк шасси с двойным DC 9V мотор + плата драйвера

Примечание:

Пожалуйста, загрузите инструкции:

Руководство по установке:Http://tui.doit.am/smt/T200 t300T-Series бак Assembly.pdf.zip

• Контрольная панель:Http://tui.doit.am/smt/uno+4 мотор и 16 плата сервопривода wiring.zip

• Приложение управления автомобилем:Http://tui.doit.am/smt/com.sibo.blefiwi.car (автомобиля app).zip

• Руководство по использованию PS2:Http://tui.doit.am/smt/PS2 manual.zip

  Схематическая схема Http://tui.doit.am/smt/驱动板的原理图.zip

  Код: Http://tui.doit.am/smt/4-wayMotor16-wayServoCode.zip

Введение:

• Этот набор для развития Arduino uno разработан на основе платы Arduino uno, вместе с 2 и 16-канал сервощитовая плата, чтобы водить танк и 2WD автомобиля. Кроме того, есть беспроводной контактор и приемник, вы можете управлять танком автомобиля с помощью беспроводного управления.
• Предоставьте исходный код, приложение и руководство пользователя.

Параметры шасси бака:

• Название: T200 интеллектуальная гусеничная машина/Шасси танка

• Материал: алюминиевый сплав

• Колесо: металл

• Трек: инженерный пластик

• Размер изделия: около 300*220*55 мм (длина * ширина * высота)

• Вес: 1200 г

• Цвет: золотистый, желтый/серебристый

Параметры двигателя>:

• Название: 25 мм мотор-редуктор

• Скорость выхода: 150 ± 10% об/мин

• No_нагрузочный ток: 200 мА (макс.)

• Сила тока: 4500mA (макс.)

• Крутящий момент стойла: 9,5 kgNaN

• Номинальная скорость: 100 ± 10% об/мин

• Номинальный крутящий момент: 3000gNaN

• Номинальный ток: 1200ма (макс.)

• Шум: 56 дБ

• Рабочее напряжение: 9 В

• Снаружи вал Длина: 14,5 мм

• Конец вала: 0,05-0,50 мм

• Размер винта: M3.0

• Dia. Вала phi 4 мм, D3.5

• Кодировщик: 2 импульса/круг

Набор управления PS2>

Список доставки:

Серебристый/Желтый Полный комплект:

• Шасси: 1 шт.(Золотой Желтый/Серебряный)

• Приводные колеса: 2 шт.

• Колеса подшипника: 6 шт.

• Трек: 2 шт. (можно изменить длину)

• Двигатель постоянного тока 9 В: 2 шт.

• Винты: 1 комплект

• Комплект управления PS2: 1 комплект

Только набор управления PS2:

• 2-канальный мотор и 16-канал сервощитовая плата: 1 шт.
• Доска UNO: 1 шт.
• USB кабель: 1 шт.
• Беспроводной контроллер: 1 шт.
• Приемник: 1 шт.
• Активный зуммер: 1 шт.
• Набор медных столбов: 1 комплект
• Батарейный блок: 1 шт.
• Линия Dupont: 1 шт.

Черный/серебристый/желтый 9V двигатель:

• Шасси: 1 шт.(Золотой Желтый/Серебряный)

• Приводные колеса: 2 шт.

• Колеса подшипника: 6 шт.

• Трек: 2 шт. (можно изменить длину)

• Двигатель постоянного тока 9 В: 2 шт.

• Винты: 1 комплект

Бесплатно:

• Шестигранный ключ: 1 комплект
• Батарейный блок

Примечание:

• Для удобства транспортировки шасси резервуара разобранно.
• Аккумулятор в комплект не входит.

Изображения:
