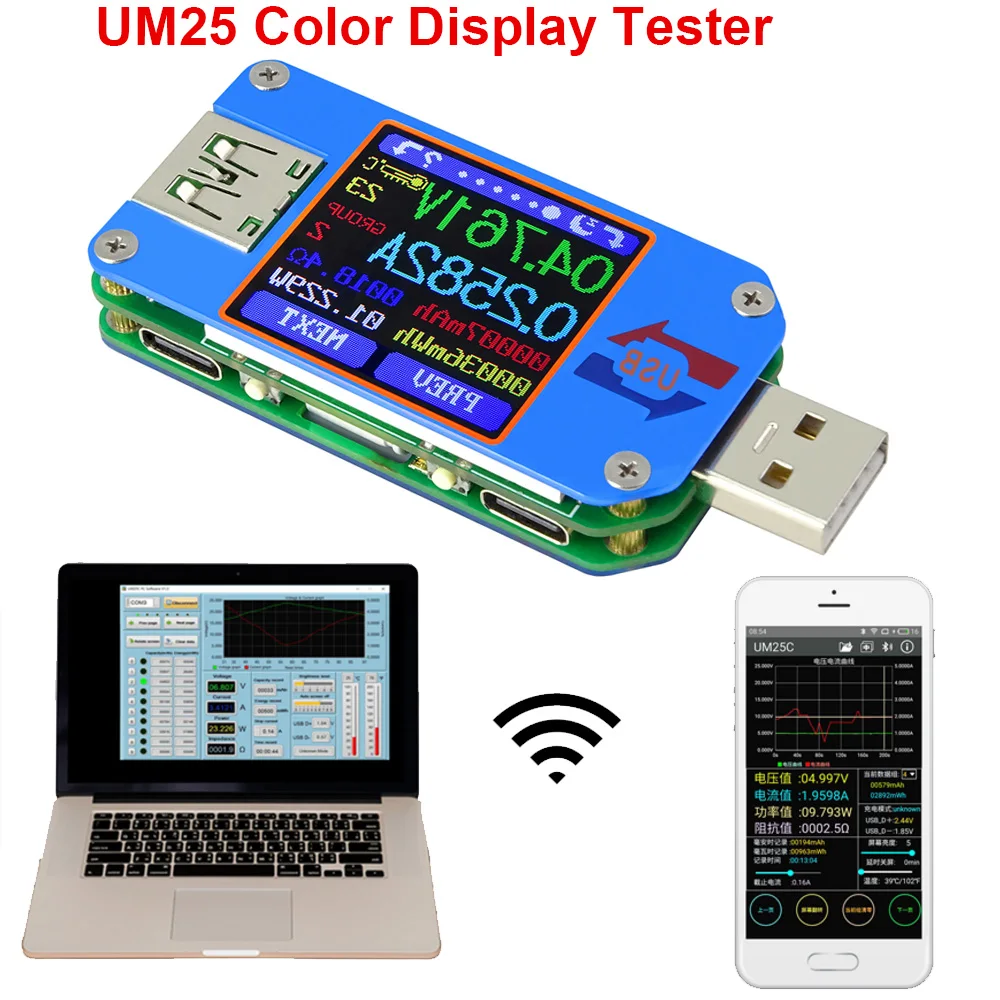

UM25 UM25C Для APP USB 2 0 Type C ЖК Вольтметр Амперметр для измерения напряжения|Измерители

UM25 UM25C для APP USB 2,0 Тип-C ЖК-дисплей вольтметр амперметр Напряжение измеритель тока, для батареи зарядки измерения кабельный тестер сопротивления

Технические параметры:

• Модель продукта: UM25/UM25C
• Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей
• Диапазон измерения напряжения: 4-24,000 в
• Разрешение измерения напряжения: 0,001
• Диапазон измерения тока: 0-5.0000A
• Разрешение измерения тока: 0,0001
• Накопление емкости: 0-99999 мАч
• Напряжение измерения точность: ± (0,5 ‰ + 2 знака после запятой
• Диапазон скакумуляции энергии: 0-99999mwh
• Точность измерения тока: ±(1 ‰ + 4 знака
• Диапазон сопротивления нагрузки: 0.8Ω-9999.9Ω
• Диапазон измерения времени: 0-99h59min59
• Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉
• Погрешность измерения температуры: ± 3 ℃/± 6
• Настройка яркости экрана: 0-5 уровней
• Автоматическое выключение экрана: 0-9 мин
• Диапазон отображения напряжения: 0-24,00 в
• Диапазон отображения тока:-5,0000
• Частота обновления: 2 Гц
• Режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUN

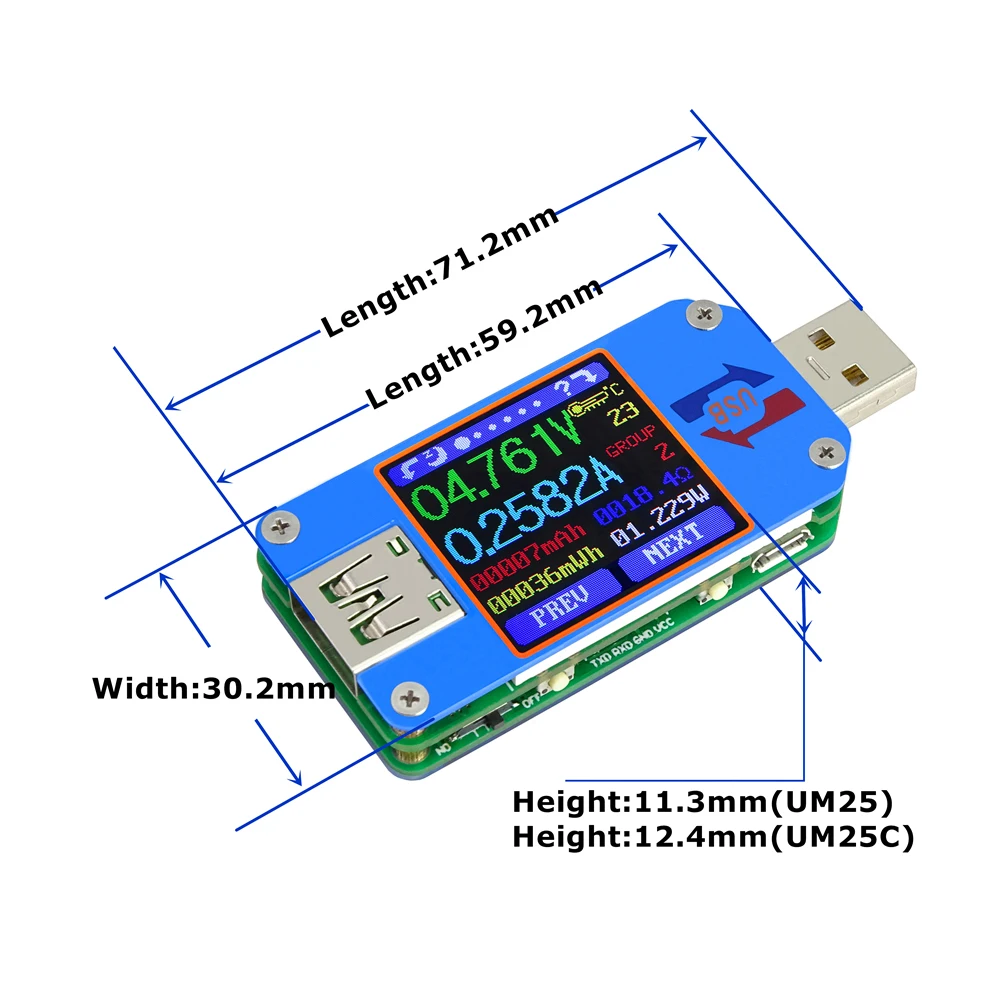

• Размер продукта: 71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)
• Вес изделия: 23,74 г (UM25C)/19,26 г (UM25)(без упаковки); 54,56 г (UM25C)/50,08 г (UM25)(с упаковкой)

Примечание:

1. UM25-это не версия связи, UM25C-это версия связи по Bluetooth.
2. Программное обеспечение для пк с поддержкой окна пк (Win 7 и выше) и телефона Android (Android 5,0 и выше, поддержка 14 языков, китайский, английский и русский...)
3. Руководство пользователя, инструкция по установке программного обеспечения для пк, программное обеспечение для пк и приложение для Android ссылка для скачивания: http://www.mediafire.com/folder/q2b8h079hpywq/UM25

Для Android APP:

1. Приложение поддерживает только android 5,0 и выше.
2. Позволяет приложению делать в фоновом режиме, не очищать.
3. Разрешить самостоятельный запуск приложения.
4. Позвольте приложению оставаться после блокировки экрана, не быть очищенным.
5. Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может поддерживать связь с портом серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отключить адаптер, а затем снова подключить его, система установит его автоматически.

Описание видео:

• //www.youtube.com/watch?v=rNDMIFiWq64

Посылка включает в себя:

• 1 х USB цветной дисплей тестер

Тест приложения и другие функции :

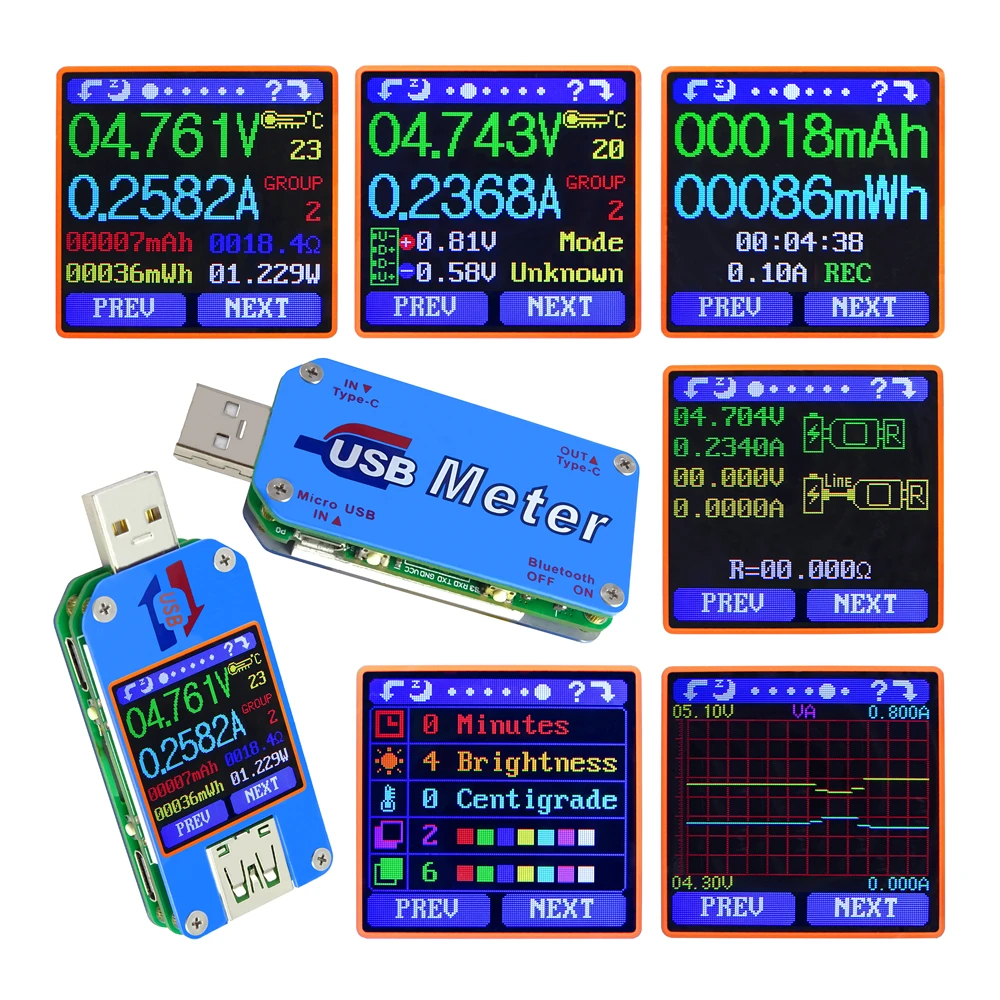

Функция интерфейс:

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи зарядки

4: интерфейс измерения импеданса кабеля передачи данных

5: графический интерфейс измерения

6: интерфейс настройки параметров Ststem

Ядро Функция:

Планшетный ПК Bluetooth Связь

Android с помощью приложения на телефоне Управление

Быстрое распознавание заряда

Запись данных и хранить

Ёмкость/обнаружения энергии

Дифференциальный метод измерения напряжения сопротивление кабеля передачи данных

Обнаружение напряжения/тока/мощности

Функция обнаружения подключения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

Внешний вид устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C:Bluetooth переключатель

D:USB A женский порт

E: порт USB A

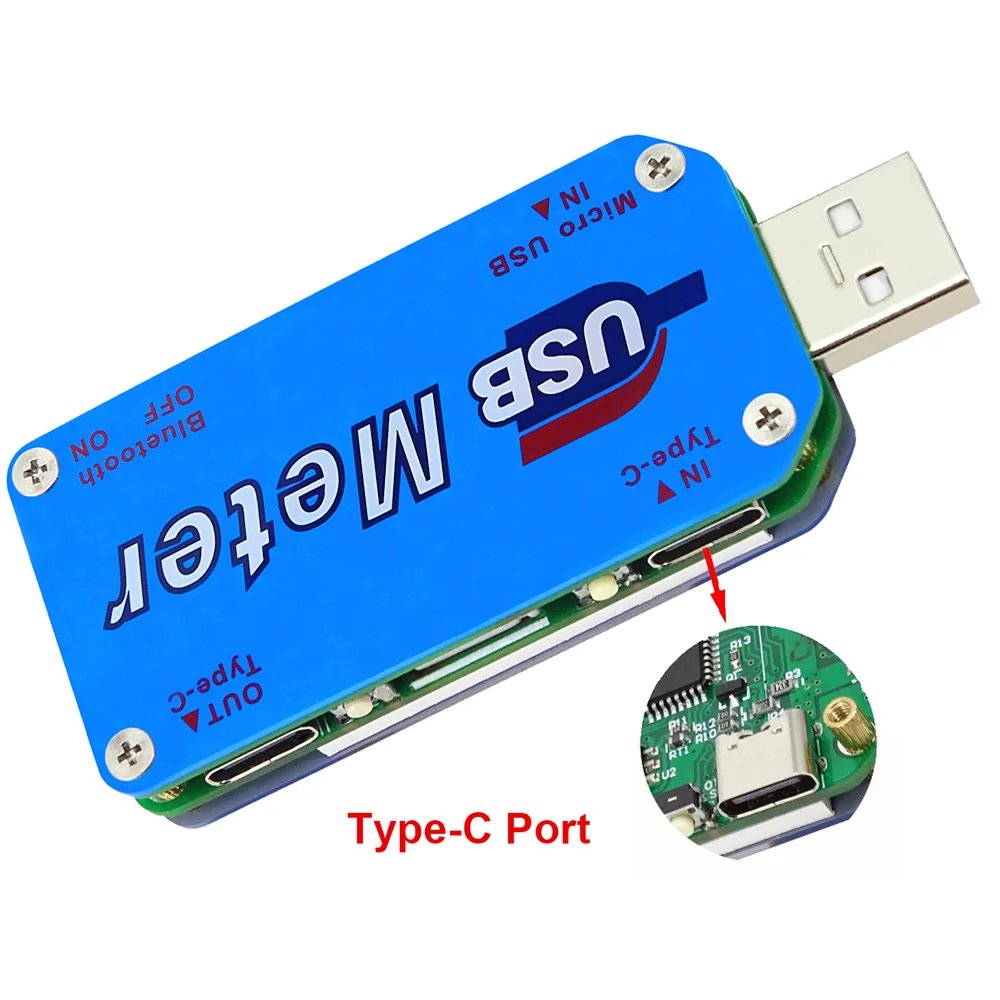

F: входной порт Type-C (только VBUS, GND, CC1, CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: выходной порт Type-C (только VBUS, GND, CC1, CC2 четыре провода)

I: индикатор Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth изменяется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Интерфейс подскажите приглашаются

Senting функции

1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево

2:Нажмите клавишу, чтобы закрыть экран

3:Нажмите клавишу, чтобы открыть вспомогательный интерфейс

4:Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

5:Нажмите PREV на предыдущую страницу

6:Нажмите рядом со следующей страницей

Инструкции по эксплуатации

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса.

Скрытый интерфейс:Нажатие любой кнопки при включении модуля отображает три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сбросить (после сброса, данные настройки системы были восстановлены до заводской настройки, все сохраненные данные не были сброшены). Отпустите кнопку при желаемом выборе. Нажатие и удерживание кнопки после перехода к третьей опции выйдут из скрытого интерфейса.

Интерфейс 1: основной измерительный интерфейс. (Как показано ниже)

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Мощность измерения

Нажмите кнопку ' ? ', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next», чтобы переключить группу данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

 С Группой данных 1-9 выбраны текущие мАч и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз, когда тестер включится. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при выключении питания. При следующем включении устройства эти значения будут возвращены и начнут мигать. Когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление перезагрузится.

С выбранной группой данных нажмите и удерживайте кнопку «превью», чтобы очистить мач и mWh.(как показано)

Нажмите «next», чтобы перейти к интерфейсу быстрого распознавания заряда.

Интерфейс 2: интерфейс распознавания быстрой зарядки

15:D +: (DP) уровень положительного сигнала.

16:D-: (DM), уровень отрицательного сигнала данных.

17: режим отображения

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Нажмите «next», чтобы перейти к интерфейсу записи зарядки.

Интерфейс 3: Интерфейс записи зарядки

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: общее накопленное время записи.

21: мощность/энергия статистики пускового тока

22:REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток превышает значение пускового механизма низкого тока. Система автоматически начинает записывать накопленную емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы задать значение текущего триггера, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

Нажмите кнопку «Далее», чтобы перейти к интерфейсу измерения импеданса кабеля подключения данных.

Интерфейс 4: интерфейс измерения импеданса кабеля передачи данных.

 Тестер может использовать дифференциальный метод напряжения для измерения сопротивления кабеля передачи данных

23: тестер USB непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для подключения данных с отображением напряжения и значений тока.

25:R: сопротивление кабеля для передачи данных.

Измерения:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A) . Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель для подключения данных Micro USB/Type-C и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и проверка сопротивления кабеля передачи данных завершена, и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в состояние отключения питания на 4 В. Необходимо уменьшить ток нагрузки. Затем повторно Начните измерение с первого шага. После завершения теста на сопротивление кабеля передачи данных тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Нажмите кнопку «next», чтобы переключиться на графический интерфейс измерения.

Интерфейс 5: графический интерфейс измерения

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4-24 В и автоматически регулирует отображаемый диапазон в реальном времени для учета колебаний напряжения. И текущее измерение с течением времени в диапазоне 0-5.000A и будет автоматически регулировать диапазон отображения в реальном времени, чтобы учесть текущие колебания.

Нажмите и удерживайте кнопку «Далее», чтобы переключиться на D + D- graphing, как на картинке

Этот интерфейс отображает D +/D-прибор для измерения напряжения с течением времени 0-3,3 V диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с D +/D-перепады напряжения.

Нажмите кнопку «Далее», чтобы перейти к интерфейсу настройки параметров системы.

Интерфейс 6: интерфейс настройки параметров системы

26: Автоматическое выключение экрана

27: Экран яркости

28: Отображение температуры C /F

29: цвет фона темы

30: цвет на переднем плане

Нажмите и удерживайте кнопку «Далее», чтобы войти в режим настройки, нажмите кнопку «Далее», чтобы перейти через опции автоматического выключения экрана, уровня яркости, отображения температуры, цвет фона и цвет переднего плана. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для автоматического выключения экрана нажмите кнопку «превью», чтобы повторно шагать 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите кнопку «превью», чтобы повторно шагать, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости, а 5-самый высокий. Яркость по умолчанию 4.

Для устройств отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. Температура по умолчанию объединяется с.

Для выбора цвета фона нажмите кнопку «превью», чтобы многократно шагать на 7 вариантах от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 2, синий.

Для выбора цвета на переднем плане нажмите кнопку «превью», чтобы повторно шагнуть, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «Далее», чтобы выйти из меню настроек.

Инструкция по установке программного обеспечения управления ПК

-Режим: UM25C

Примечание: Данный продукт поддерживает только Windows 7 и выше.

1 расстегните установочную посылка

2 щелчка настройки для установки

3 Подключение по Bluetooth

3,1 Откройте bluetooth-переключатель на UM25C.

3,2 Используйте Вычисление для поиска устройства bluetooth.

3,3 вид режим bluetooth

Выберите устройство, подключенное к bluetooth, просмотрите порт серии bluetooth COM, какой компьютер использовал. Efferent direction COM (порт UM25C')-это порт подключения bluetooth. (Примечание: в системе win7 выберите bluetooth-устройство, щелкните правой кнопкой мыши, чтобы просмотреть свойства, отобразить следующие значения ширины, просмотреть COM порт настройки bluetooth, Выберите порт серии efferent direction для подключения. В системе win10 выберите bluetooth-устройство, нажмите кнопку «больше bluetooth», просмотрите COM порт настройки bluetooth, Выберите порт серии efferent direction для подключения.)

3,4 подключения bluetooth:

3,5 когда индикатор Bluetooth изменяется от мигания к статическому, нажмите «подключить»

4. Функция введение

4,1 обзор программного интерфейса:

1: Основные функции: Предыдущая страница, Следующая страница, поворот экрана,

2: Соответствующая группа данных: переключатель группы данных (нажмите соответствующий номер, чтобы переключиться непосредственно в эту группу данных), данные группы данных

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс дисплея 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс распознавания быстрой зарядки

6: соответствующий основной интерфейс дисплея 6: переключатель температуры, дисплей температуры двойного формата

7: соответствующий основной интерфейс дисплея 6: яркость экрана, автоматическое выключение экрана.

8: соответствующий интерфейсу главного дисплея 5: интерфейс графического отображения напряжения и тока.

4,2 графа и экспорт данных:

Переместите мышь по графику измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие опции:

4.2.2: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной точке.

Время чтения-график напряжения (в)-график напряжения время чтения-Текущий график тока (а)-Текущий график

0 23,998 0 0,0002

1 23,998 1 0,0002

2 23,998 2 0,0001

3 23,998 3 0,0001

4 23,998 4 0,0002

5 23,998 5 0,0002

6 23,998 6 0,0021

7 23,998 7 0,0021

8 23,998 8 0,0018

9 24,084 9 0,0018

…

4.2.3: экспорт данных в Excel:

Экспорт данных в Excel. Если вы хотите экспортировать все данные, не забудьте нажать auto scale X. В противном случае экспортируется только текущая группа данных записи. Обратите внимание, что Экспортируемые данные предназначены только для Microsoft Office Excel.

4.2.4: экспорт упрощенных изображений:

4.2.5: четкая Таблица:

Примечание:

1. Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может поддерживать связь с портом серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отключить адаптер, а затем снова подключить его, система установит его автоматически.

2. После выключения питания, при включении снова, вам нужно выбрать com-порт снова. Когда индикатор bluetooth горит, вы можете подключить ПК с модулем

3, пожалуйста, используйте официальную версию windows, простая версия может потерять часть.

4. При общении не нажимайте кнопку на тестере, в противном случае будут некоторые ошибки
