Магазина Shenzhen mobile phone repair equipment co., LTD работает с 02.07.2015. его рейтинг составлет 94.64 баллов из 100. В избранное добавили 4467 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 147 наименований товаров, успешно доставлено 15505 заказов. 5506 покупателей оставили отзывы о продавце.
Характеристики
Цифровой преобразователь сигналов JDS2600 15 60 МГц генератор с ЧПУ два канала Функция
История изменения цены
*Текущая стоимость 5 789,02 - 8 871,94 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-17-2025 | 7352.57 руб. | 7499.90 руб. | 7425.5 руб. |
| Jul-17-2025 | 5963.11 руб. | 6082.76 руб. | 6022.5 руб. |
| Jun-17-2025 | 7236.22 руб. | 7381.78 руб. | 7308.5 руб. |
| May-17-2025 | 7178.14 руб. | 7322.94 руб. | 7250 руб. |
| Apr-17-2025 | 5731.67 руб. | 5846.31 руб. | 5788.5 руб. |
| Mar-17-2025 | 7063.21 руб. | 7204.53 руб. | 7133.5 руб. |
| Feb-17-2025 | 7005.87 руб. | 7145.8 руб. | 7075 руб. |
| Jan-17-2025 | 6947.78 руб. | 7086.50 руб. | 7016.5 руб. |
Описание товара
Генератор сигналов с ЧПУ JDS6600 DDS, 15-60 МГц, двухканальный цифровой контроль, функция произвольной волны, импульсный источник, Частотный измеритель

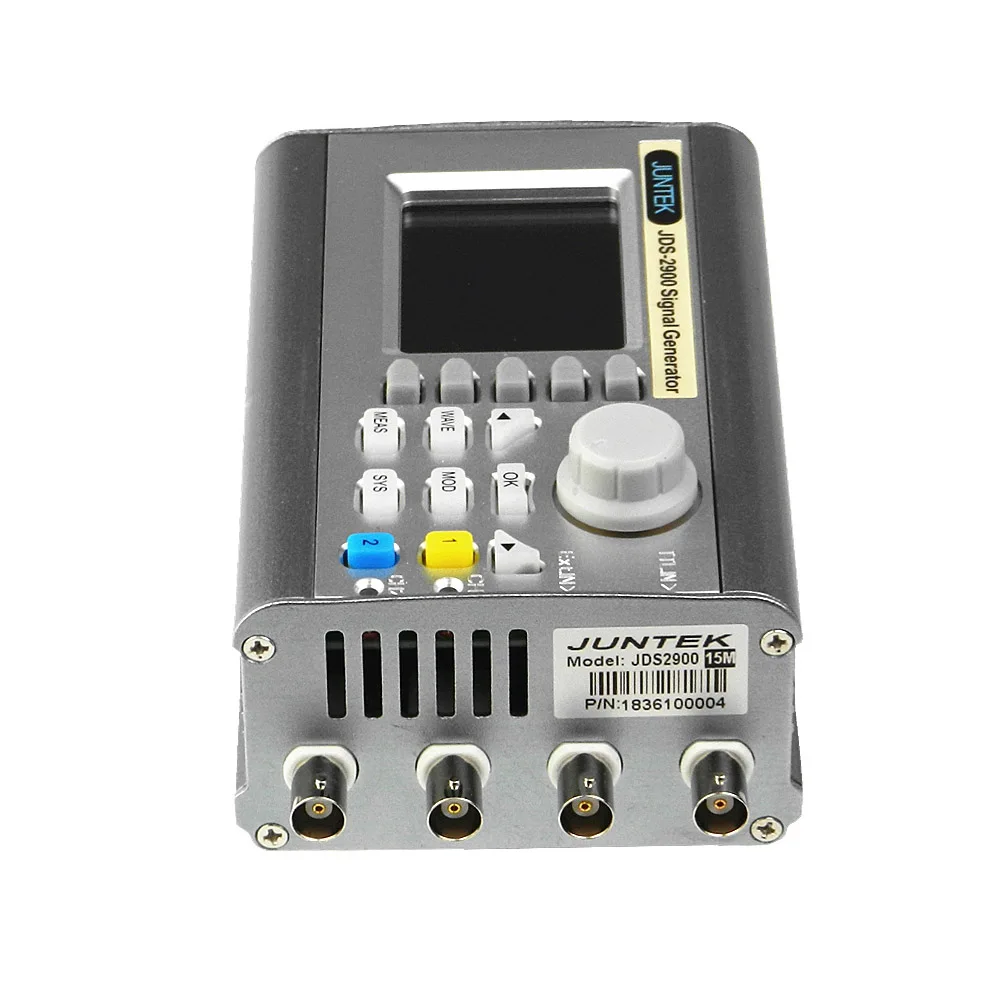

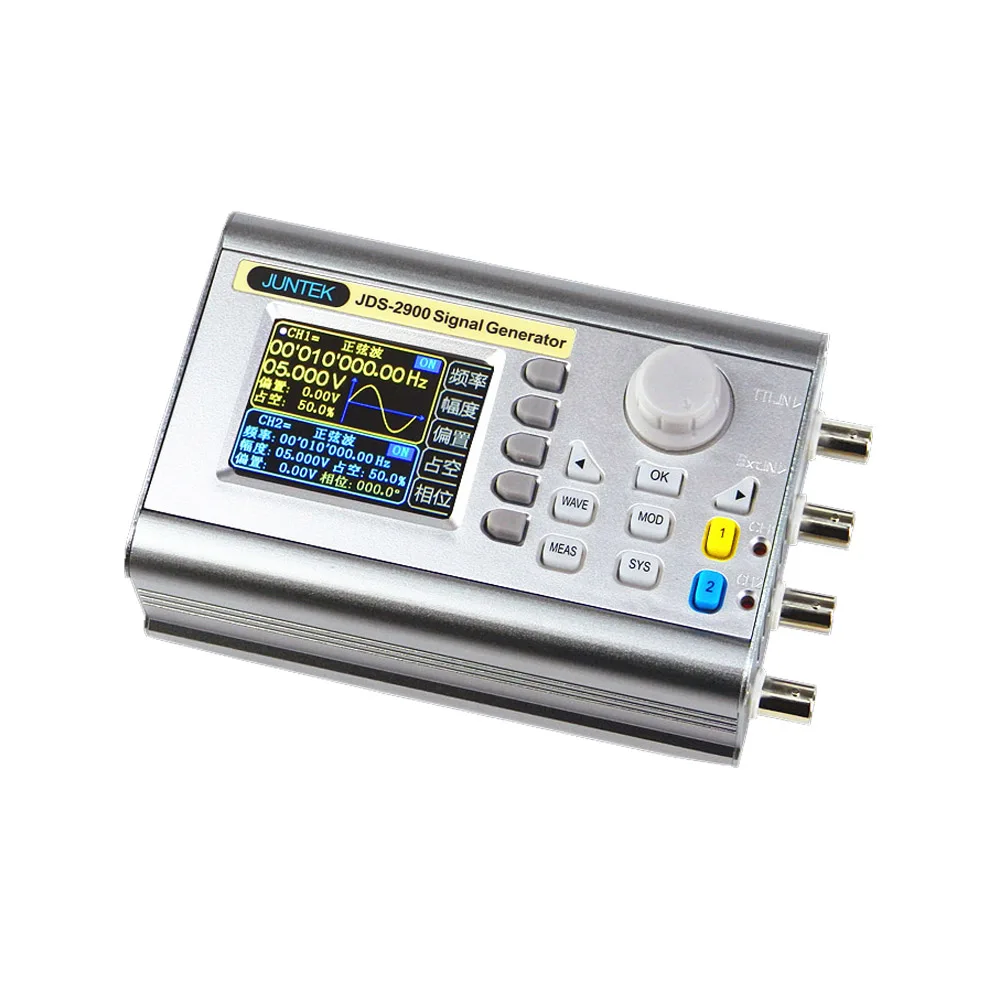

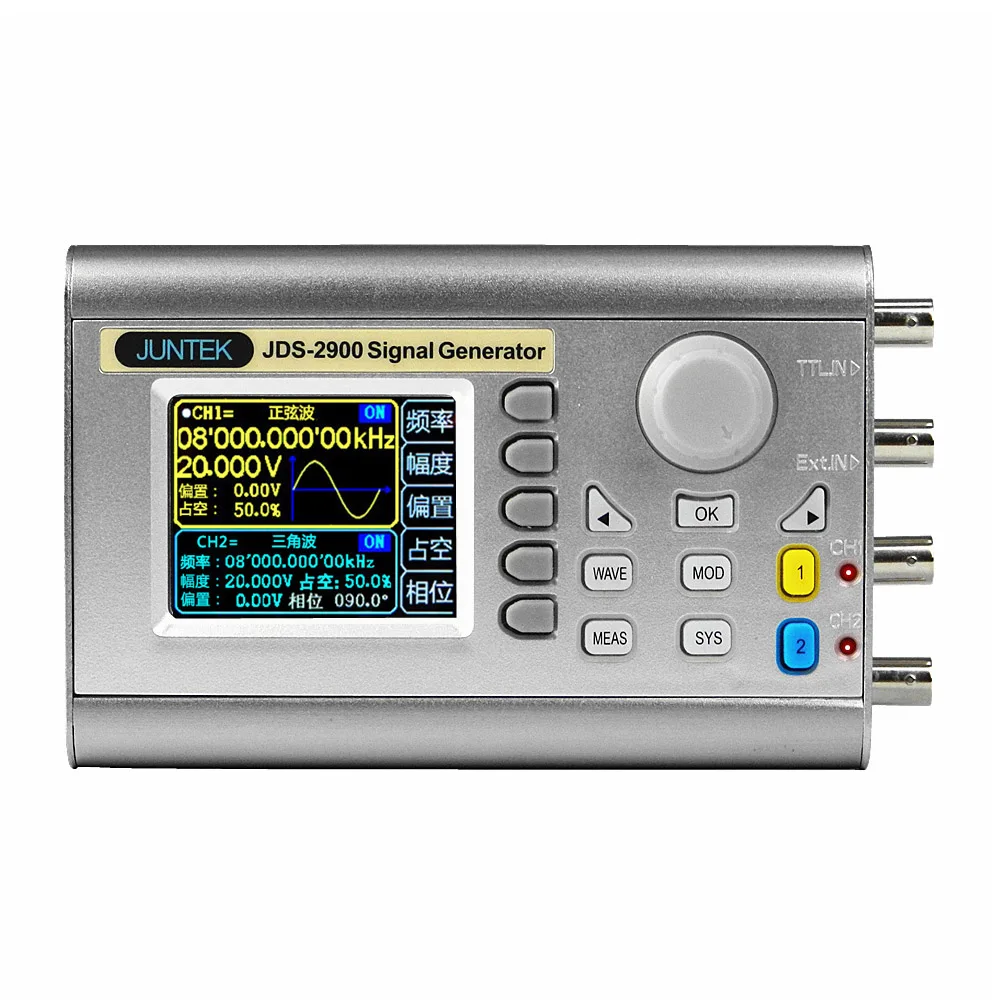

JDS2900 двухканальный генератор сигналов DDS с цифровым управлением, генератор сигналов произвольной формы с небольшим размером, легко носить с собой, хорошая устойчивость и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и настраиваемые произвольные сигналы формы, имеет функцию счетчика и измерительного сигнала; Использование крупногабаритных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор в качестве основы внутренних схем, более стабильный сигнал. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские организации и электронные энтузиасты, достойные оборудования.
Особенности:
1Принять 320*240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременное отображение параметров CH1 и CH2, возможность воспроизведения сигналов.
2Используйте технологию прямого цифрового синтеза DDS, чтобы генерировать точный, стабильный и низкий выходной сигнал искажений.
3Максимальная выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
4Полностью независимые двухканальный выход, синхронизация работы и регулируемая фаза.
5Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15mhzwith без искажений.
660 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
7Высокочастотная точность и разрешение: точность частоты до 10 ^(-6), общее разрешение частоты составляет 0,01 Гц.
8Разрешение высокой амплитуды: Минимальная амплитуда может достигать 1 мВ, амплитудный диапазон-0Vpp ~ 20Vpp.
9、 Показателями рабочего цикла каждого канала может быть отрегулировано independently0.1 %-99.9%, регулировочный разрешение 0.1%.
10Импульсная ширина и время импульсного цикла точно регулируемые, регулировка диапазона 30 ns-4000s
11、 Функции сканирования: Линейная развертка и логарифмической развертки; 0,1 s-999,9 s Время развертки; sorward назад и туда и обратно развертки направлениях.
12С функцией всплеска импульсов, позволяет блоку выпускать 1 ~ 1048575 произвольных импульсов.
13Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
14、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
15С функцией вывода цифрового сигнала, КМОП-выход 0 ~ 10 в
16Функция хранения: можно хранить 100 групп параметров, устанавливаемых пользователем, и извлекать в любое время.
17Функция работы счетчика: с режимами соединения постоянного и переменного тока.
18Функция редактирования произвольных волн: пользователь может менять произвольные волны на ПК, а затем загружать
Выход от инструмента.
19、 Связь Функция: ПК может использоваться для управления прибором.
20С защитой от короткого замыкания на выходе: выход всех сигналов может работать 60 сек при нагрузке в условиях короткого замыкания.
| Частотная характеристика |
||||||
|
|
JDS2900-15M |
JDS2900-30M |
JDS2900-40M |
JDS2900-50M |
JDS2900-60M |
|
| Синус Частотный диапазон |
0 ~ 15 МГц |
0 ~ 30 МГц |
0 ~ 40 МГц |
0 ~ 50 МГц |
0 ~ 60 МГц |
|
| Квадратный Частотный диапазон |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
|
| Треугольники Частотный диапазон |
||||||
| Импульсный Частотный диапазон |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
|
| TTL цифровой Диапазон частот |
||||||
| Частотный диапазон произвольных волн |
||||||
| Квадратный времени нарастания импульсов |
≤ 25nS |
≤ 20nS |
≤ 15nS |
≤ 15nS |
≤ 15nS |
|
| Диапазон регулировки ширины импульса |
150nS-4000S |
60nS-4000S |
40nS-4000S |
30nS-4000S |
30nS-4000S |
|
| Мининум разрешением частоты |
0,01 & micro; Гц (0,00000001 Гц) |
|||||
| Точность частоты |
± 20ppm |
|||||
| Стабильность частоты |
± 1 ч./3 ч |
|||||
| Сигналов характеристика |
||||||
| Сигналов |
Синусоидальный, квадратный, треугольный, импульсный (коррекция рабочего цикла, регулируемая ширина импульса и время цикла), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, уровень шума, экстенентный рост, экстенентное падение, тонус, пульс, импульсный сигнал Lorentz и 60 типов пользовательских сигналов. |
|||||
| Сигналов в вертикальном направлении |
14 бит |
|||||
| Сигналов частота дискретизации |
266MSa/s |
|||||
| Сигналов длина |
2048 точек |
|||||
| Синуса |
Гармоническое подавление |
③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц) |
||||
| Суммарный коэффициент гармонических искажений |
<0.8%(20 Гц ~ 20 кГц, 0 дБм) |
|||||
| Квадратная и импульсная |
Overshoot (квадрат) |
≤ 5% |
||||
| Диапазон рабочего цикла (импульсный) |
0.1% ~ 99.9% |
|||||
| Пандус волна |
Линейность |
≥ 98% (0,01 Гц ~ 10 кГц) |
||||
| Выход характеристики |
||||||
| Диапазон амплитуды |
Frequency≤ 10 МГц |
10 МГц <частота вращения ≤ 30 МГц |
Частота> 30 МГц |
|||
| 0Vpp ~ 20Vpp |
|
0Vpp ~ 10Vpp |
|
0Vpp ~ 5Vpp |
||
| Разрешение амплитуды |
1mV |
|||||
| Амплитуда стабильности |
± 0.5%/5 ч |
|||||
| Амплитудно-это действительно плоский экран |
± 5%(<10 МГц); ± 10%(>10 МГц) |
|||||
| Сигналов Выход |
||||||
| Выход сопротивление |
50Ω ± 10% (обычная) |
|||||
| Защита |
Короткое замыкание 60S не будет повреждено |
|||||
| DC офсетная печать |
||||||
| Офсетная печать диапазон регулировки |
Выходная амплитуда> 2 в |
0,2 V <Выход amplitude≤ 2В |
0 <Выход amplitude≤ 0,2 V |
|||
| -9,99 V ~ 9,99 V |
-2,5 V ~ 2,5 V |
-0,25 V ~ 0,25 V |
||||
| Офсетная печать Разрешение |
0,01 V |
|||||
| Фазы характеристика |
||||||
| Фазы диапазон регулировки |
0 ~ 359.9o |
|||||
| Фазы разрешение |
0.1o |
|||||
| TTL/COMS выход |
||||||
| Низкий уровень |
<0,3 V |
|||||
| Высокий уровень |
1 В ~ 10 в |
|||||
| Уровень поднимается/осеннее время |
≤ 20ns |
|||||
| Измерение наружных размеров Функция |
||||||
| Частотомер функция |
Диапазон измерения частоты |
1 Гц ~ 100 МГц |
||||
| Измерение |
Время ворот непрерывно корректируется между 0,01 S ~ 10s |
|||||
| Функции счетчика |
|
|||||
| Подсчет область |
0-4294967295 |
|||||
| В сочетании режим |
2 режима соединения, постоянный и переменный ток |
|||||
| Подсчитывая режим |
Руководство по эксплуатации |
|||||
| Диапазон входного сигнала напряжения |
2Vpp ~ 20Vpp |
|||||
| Длительность импульса: измерение |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
|||||
| Период измерения |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
|||||
| Развертки Функция |
||||||
| Развертки канала |
CH1 или CH2 |
|||||
| Тип развертки |
Линейная подметка, бревен |
|||||
| Время развертки |
0,1 s ~ 999,9 s |
|||||
| Диапазон настройки |
Произвольно устанавливается между точкой запуска и точкой остановки |
|||||
| Развертки направление |
Вперед, назад и круглый ход |
|||||
| Общие технические параметры |
||||||
| Дисплей |
Дисплей типа |
2,4 дюймов TFT цветной ЖК-дисплей |
||||
| Хранение и загрузка |
Количество |
100 групп |
||||
| Расположение |
От 00 до 99 (извлечение данных о месте по умолчанию, в состоянии boost) |
|||||
| Произвольная волна |
Кол-во |
От 1 до 60, всего 60 групп (по умолчанию, 15 групп) |
||||
| Интерфейс |
Интерфейс режим |
USB к последовательному интерфейсу |
||||
| Расширения интерфейса- |
Существует последовательный интерфейс режима уровня TTL, который будет удобен для вторичной разработки. |
|||||
| Связь скорости |
Утвердить стандарт 115200bps |
|||||
| Протокол передачи данных |
Используйте режим command-line, откройте протокол |
|||||
| Мощность питания |
Напряжение диапазон |
DC5V ± 0,5 V |
||||
| Производственный процесс |
Технология поверхностного монтажа, интегральная схема больших размеров, высокая надежность, длительный срок службы |
|||||
| Предупреждение тон |
Пользователь может установить Режим ВКЛ или ВЫКЛ. |
|||||
| Эксплуатационных характеристик |
Полная кнопка работы, ручка непрерывной регулировки |
|||||
| Условия окружающей среды |
Температура: 0 ~ 40 oC Влажность:<80% |
|||||
| Вес |
800 г |
|||||

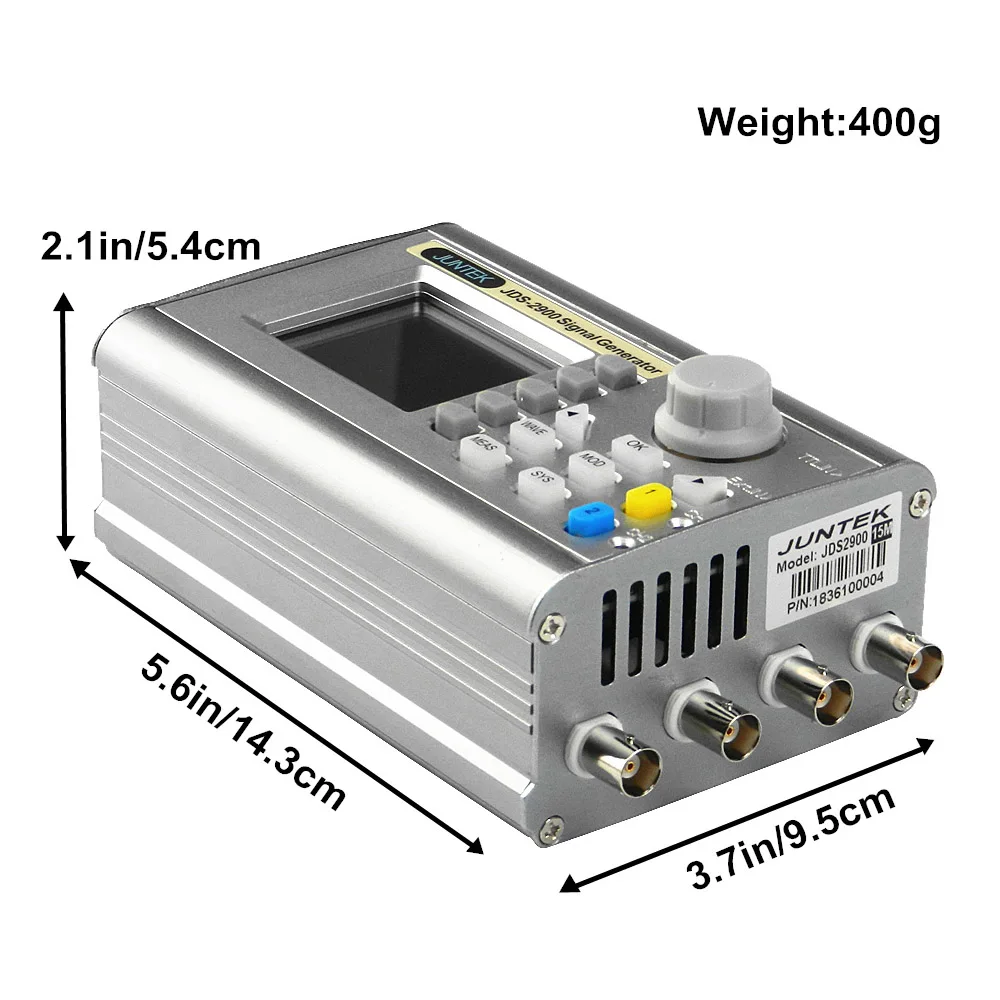

| Размеры |
146*96*56 мм |
|||||
