Led 12v wifi led контроллер dmx 512 преобразует сигнал в с помощью IOS или Android системы

Суммирование продукта

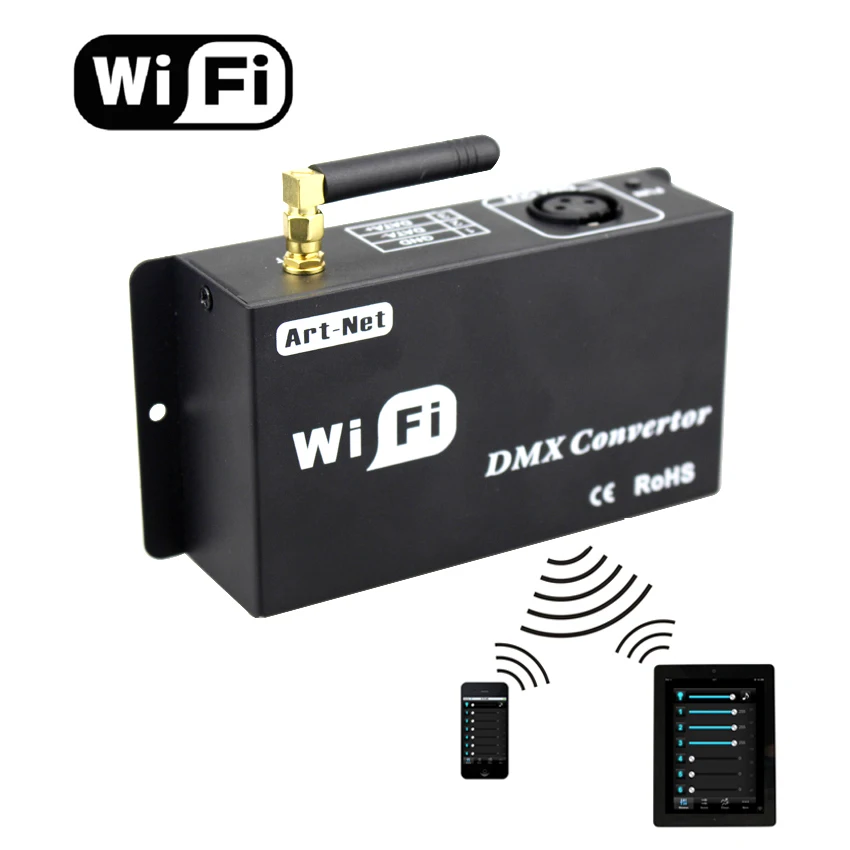

WF310-это другой контроллер Wi-Fi, независимо разработанный нашей компанией, при использовании WF310 вам не нужно переключать беспроводные сети, это более удобно для пользователя в Интернете, вы можете выбрать сеть шифрования, Также можно выбрать открытую сеть. Можете выбрать автономное разработанное в нашей компании программное обеспечение для управления мобильным телефоном Dmx512 или широко используемое программное обеспечение для протоколов Art-Net, чтобы сделать WF310 более сильным на функции

Использование технологии Wi-Fi обеспечивает более комфортное, безопасное и удобное интеллектуальное управление освещением, чем традиционное управление освещением, оптимизирует методы управления освещением, создает новую, комфортную среду освещения для пользователей.

2. Технические параметры

2,1 Технические параметры контроллера

2.1.1 Рабочее напряжение: DC12V

2.1.2 Рабочая температура:-20-60 ℃

2.1.3 Рабочая Потребляемая мощность: менее 1,5 Вт

2.1.4 выход: DMX512 сигнал (адрес 1-512)

Протокол связи 2.1.5: Art-net, DMX512

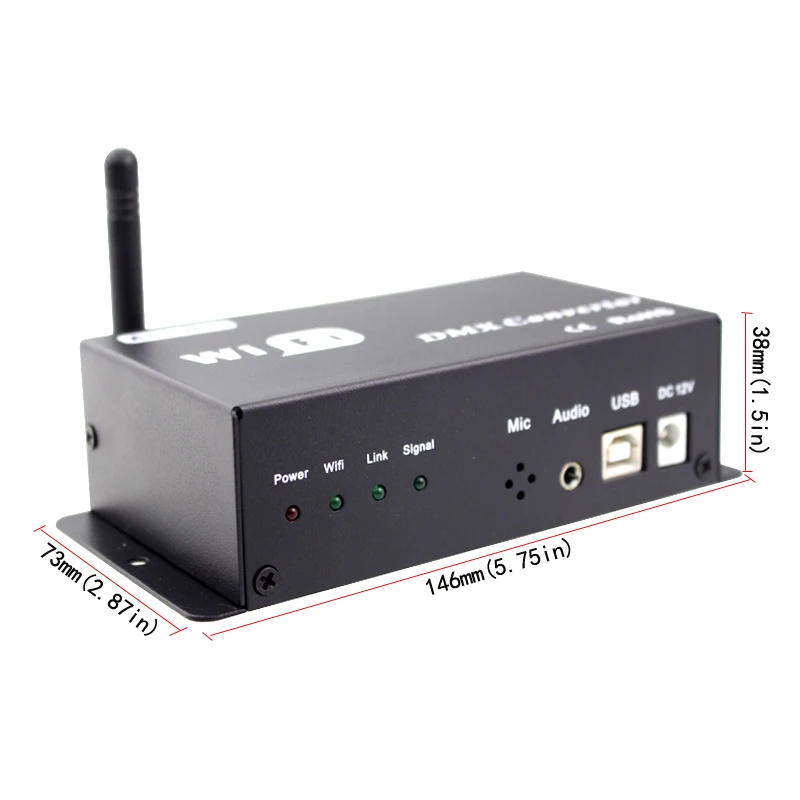

2.1.6 Внешние размеры: L146 * W73 * H38 мм

2.1.7 Размер упаковки: L252 * W180 * H60 мм

2,2 Технические параметры программного обеспечения

2.2.1 Название: DMX512

2.2.2 платформа времени работы: система IOS и Android (iphone, ipad), оборудование должно иметь функцию Wi-Fi

2.2.3 Язык: китайский и английский

2.2.4 Категория: связь

2.2.5 другие: бесплатно, без подключений

3. Разработка продукта

Название: WiFi-конвертер DMX

4. Инструкция по использованию

4,1 Спецификация интерфейса контроллера.

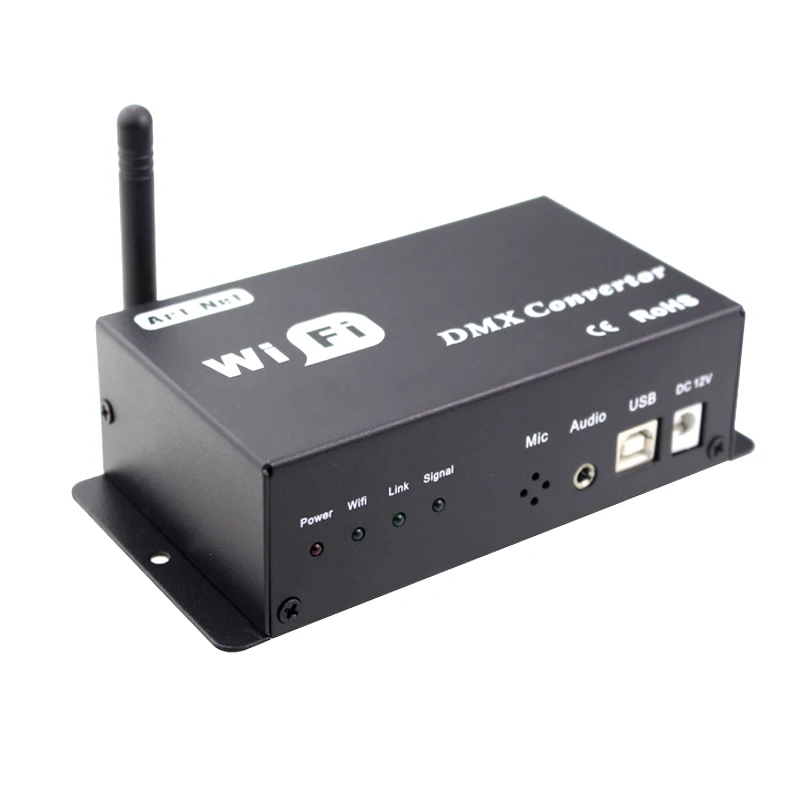

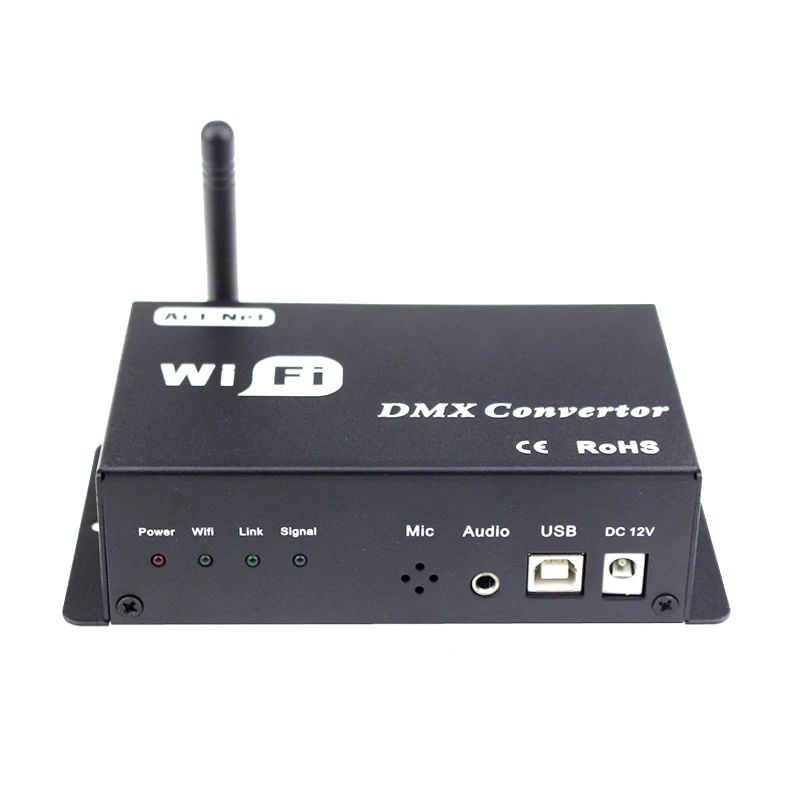

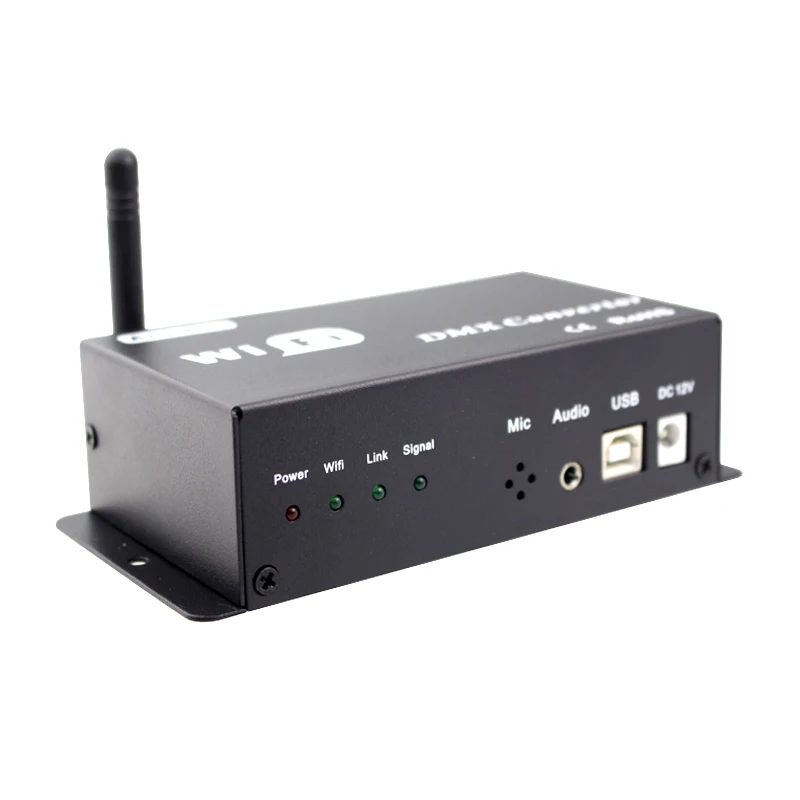

Состояние индикатора и инструкция по интерфейсу переднего конца

①Мощность:Индикатор питания, долгое время яркий показывает источник питания, как правило

②WIFI:Индикатор сигнала WIFI, если беспроводная сеть не добавлена, он не будет гореть.

③Ссылка:Сигнальная лампа для управления сотовым телефоном; без операции часто тускнеет, мигание через Управление мобильным телефоном.

④Сигнал:Состояние Протокола (долгое время off-DMX512 протокол, долгое время яркий-протокол ArtNet)

Кнопочный переключатель (в соответствии с Протоколом DMX512, светодиодная вспышка означает успех переключателя)

⑤Микрофон:Встроенный аудио вход, когда не подключается внешний аудио, он будет работать.

⑥Аудио:Внешнее аудио соединение

⑦USB:Интерфейс USB, используется во время обновления версии

⑧DC12V:Входной источник питания

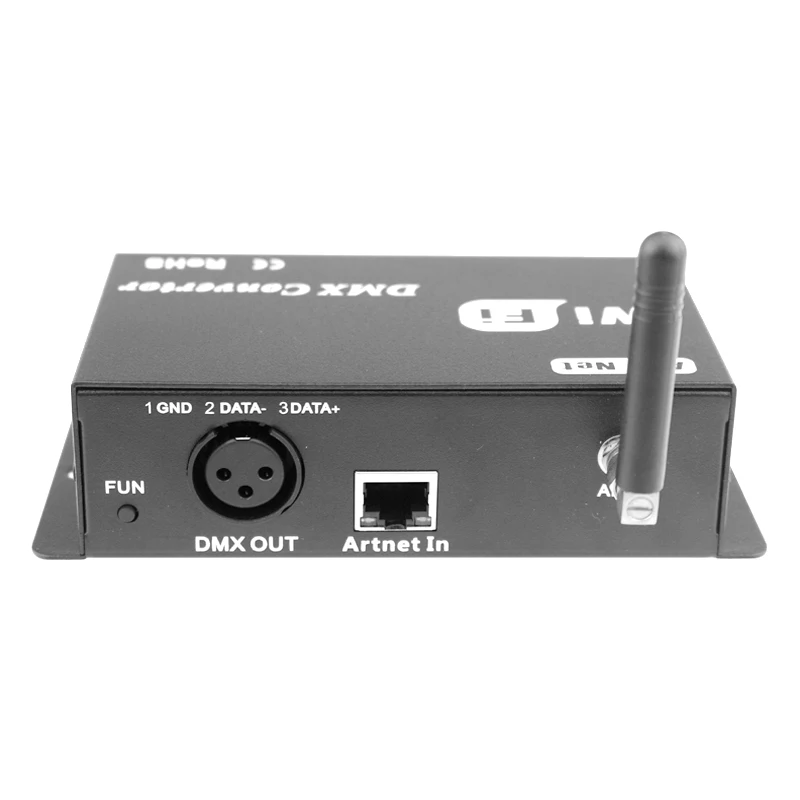

Описание интерфейса задней части

⑨Веселье:Кнопка (короткое нажатие 1 s): переключатель режима контроллера (только может поддерживать протокол DMX512, светодиодную вспышку). Режим включает 8 статических сцен, 6 динамических сцен и Голосовое управление, всего 15 режимов; (Длительное нажатие 3 s) переключение протоколов может быть переключено на протокол DMX512 и режим ART-NET (для получения информации ART-NET в режиме маршрутизации); часто нажмите 5 секунд, чтобы восстановить заводские настройки.

⑩DMX OUT:Выход сигнала DMX.

⑪Artnet In:Порт входного сигнала Art-net.

⑫Муравей:WIFI антенна.

4,2 инструкции DMX512

Суммирование

DMX512 является программным обеспечением управления, которое координирует использование с контроллером, это программное обеспечение может редактировать 512 каналов DMX сигнала. Пользователь может редактировать и воспроизводить 8 статических сцен и 6 динамических сцен, динамическая сцена может реализовывать 50 видов изменений режима. Подробное описание работы, пожалуйста, обратитесь к инструкциям по программному обеспечению. 6,2 конструкция для использования

Установка DMX512

Во-первых, убедитесь, что вы уже установили приложение в стиле «медиатор», если вы не установили его, пожалуйста, загрузите новейшую версию приложения «медиатор», после завершения установки найдите «DMX512» в приложении, установите программное обеспечение на свой мобильный телефон или ipad.

Подключение WiFi сети

Во-первых, используйте независимый wifi, подключенный к этому контроллеру, обычно SSID wf310-xxxx.Then поиск устройства, добавьте устройство в список управления, и вы можете управлять им. подробные инструкции см. В инструкции по программному обеспечению. скриншот программного обеспечения:

4,3 Инструкции по программному обеспечению Art-Net

Программное обеспечение протокола Art-Net также может координировать использование с контроллером, это программное обеспечение может редактировать 512 каналов DMX сигнала, может через соответствующее программное обеспечение для редактирования динамической сцены и статической сцены.

Примечание

Режим ART-NET может общаться только тогда, когда основной контроллер входит в режим маршрутизации. (введите метод маршрутизации: Добавьте опцию маршрутизации через DMX512, чтобы добавить опцию маршрутизации).

6. Уведомление

6,1 пожалуйста, не устанавливайте контроллер в закрытом положении, высоком магнитном поле или зоне высокого давления;

6,2 чтобы уменьшить риск возникновения пожара и повреждения устройства, вызванные коротким замыканием, убедитесь в правильном подключении;

6,3 Установите контроллер в хорошо проветриваемом помещении, чтобы обеспечить соответствующую температуру.

6,4 положение установки контроллера должно быть как можно ближе к маршрутизатору, чтобы обеспечить нормальную работу контроллера;

6,5 проверьте, находится ли напряжение питания и мощность в диапазоне требуемого контроллера или нет.

6,6 перед включением, пожалуйста, проверьте правильность соединения и проверьте, есть ли короткое замыкание;

6,7 любые проблемы, пожалуйста, не открывайте корпус контроллера.

6,8 данное руководство применимо только к данной модели контроллера, если обновление отсутствует.

7. Послепродажное обслуживание

При покупке нашей продукции в течение года, если правильный способ работы в соответствии с положениями этой спецификации, появится проблема качества, мы обеспечим бесплатный ремонт или замену, за исключением следующих случаев:

7,1 повреждения, вызванные неправильной работой;

7,2 неавторизованное удаление, техническое обслуживание и модификация цепей и неправильных соединений;

7,3 ущерб, причиненный природными катаклизмами, такими как землетрясения, пожары, наводнения и другие природные катаклизмы, вызванные транспортировкой, водой и водой после покупки;
