Описание товара

Новый ручной трафарет принтер Малый SMT машины PM3040 Трафаретная Печать |Новый ручной трафарет принтер Малый SMT машины PM3040 Трафаретная Печать |Новый ручной трафарет принтер Малый SMT машины PM3040 Трафаретная Печать |


Новый ручной трафарет принтер Малый SMT машины PM3040 SMT Трафаретная Печать

Neoden TechЭто фабрика, специализирующаяся на производстве и экспорте настольных автоматических палочек и машин для установки более четырех лет. Мы являемся лидером в этой технологии в Китае и получили хорошую репутацию в этой области. Наши машины славятся стабильным бегом, высокой точностью и скоростью, весом в светильник и простыми в эксплуатации.



ДляКоторый Любители электроники могут без трудаКто хочет сделать исследования или те, кто имеет только небольшой объем средств, но хотят планироватьНачать бизнес, Даже большая компания хочет сделатьОбразец печатной платы, Это хороший выбор, так как его низкая цена.



Технические характеристики:

1. Высокая гибкость обеспечивает высокую точность печати
2. Удобный и эффективный
3. Низкая стоимость, но хорошее качество

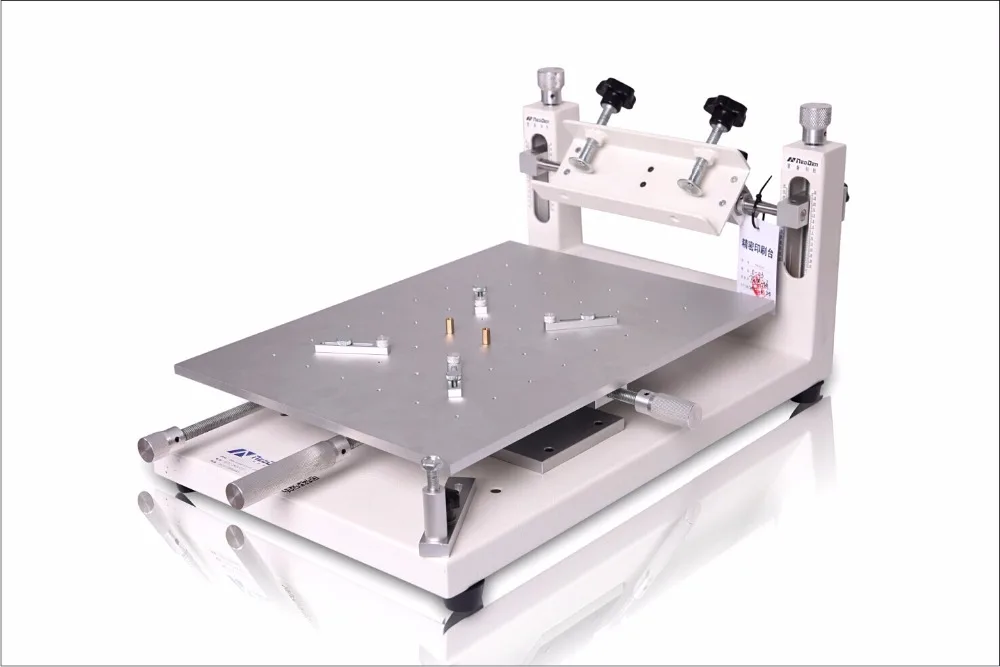

Высокая точность принтер припояPM3040 (1)_conew1_



Особенности

  1. Та же платформа, что и принтер, может быть выбрана, легко найти как одиночные, так и двойные стороны печатной платы, высокаяГибкость обеспечивает высокую точность печати;
  2. Стальной sTencilМожет быть повернуто на 30 градусов максимум, и точность может быть сохранена на весь путь при повторных работах, может быть сопоставима с автоматической машиной;
  3. Используя способ стальных sTencilДвижениеОтрегулируйте лучшее положение,КомбинированныеIng сТонкая Регулировка оси X, оси YДля коррекции, удобства и эффективности;
  4. Рама из утолщенного листового металла, тончайшего материала, хорошего качества с выдающейся прочностью;Кронштейны с помощью болта для регулировки высоты,Удобен для Контроля Толщины печатной платы;



 TТехнические параметры



Детали

Neoden PM3040

Размеры

580 × 320 × 260 (мм)

Платформа Размеры

300 × 400 (мм)

PCB Размеры

250 × 300 (мм)

Шаблон Размеры

370 × 470 (мм)

Скорость печати

Трудоправовой контроль

PCB Толщина

0~100 (мм)

PCB Диапазон настройки

Передняя/боковая + 10 мм

Высота платформы

180 (мм)

Точность повторяемости

±0. 01 мм

Режим позиционирования

Снаружи/Артикул отверстие

Тонкая настройка диапазона

Ось Z ± 45 мм ось X ± 35 мм ось Y ± 45 мм

Вес

14 кг





Используйте его в соответствии со следующими инструкциями шаг за шагом после того, как все было готово:



A.PCB позиционирования

Просмотреть положение между печатной платой и стальюТрафарет,Найдите наиболее подходящее положение для определения местоположения платы PCB

На платформе

Предложение: вставьте немного двухсторонней клейкой ленты, чтобы приклеить PCB хорошо, если положение между PCB и стальным трафаретом

Подтверждено

И rarr;Установите сталь sTencilНа слоте для определения местоположения рамы

И rarr;ПастыДвухсторонняя клейкая лента на обратной стороне печатной платы, чем сталь sTencil

& Rarr; затем нажмите на сталь sTencil& Rarr; Установите наполнитель в подходящем месте между Платформой и печатной платой

& Rarr; Отрегулируйте расстояние между стальными sTencilИ наполнитель до той же толщины, что и печатная плата (anastomose PCB и наполнитель), чтобы обеспечить печатную плату и наполнитель параллельны

& Rarr; порвите бумагу двухсторонней клейкой ленты, которая наклеила предыдущее на печатную плату

& Rarr; закройте сталь sTencilДо цемента печатной платы с наполнителем

& Rarr; Поднимите сталь sTencil& Rarr; PCB отдельно от steel sTencilИ вставьте вместе в наполнитель платформы

& Rarr; узнать применимое позиционирование pin и установить их вФиксацияБлок (высота позиционирования штифта не превышает толщину печатной платы) & rarr; замокФиксацияУстройство плотно закреплено на платформе после установки штифта вФиксацияБлок с креплением, печатная плата

Операции позиционированияПочтиОтделкаEd

& Rarr; Отрегулируйте лучшее положение между Платформой и печатной платой с помощьюРучка регулировки оси X и ручка регулировки оси Y



B.Печать

Выберите подходящее лезвие скребка (зависит от ширины печати) при печати, держите винты плотно всего принтера, особенно обратите внимание на стальные sTencil), Иначе это повлияет на точность печати.

Толщина паяльной пасты зависит от прочности печати, Опытный и превосходный оператор может достичь того же эффекта, что и автоматическая машина, это означает, что оператор является одним из важных моментов для качества печати. Выше процесс является лучшим опытом Выгода от наших инженеров и клиентов во время практического использования, так как долгое время для вашей справки. Пожалуйста, сообщите нам, если какой-либо лучший процесс и опыт для улучшения производительности, удобный для клиента высокая эффективность Производство.



Спасибо за вашу любезную поддержку и внимание на NeoDen технологии и продукты.

NeoDen technology станет вашим лучшим партнером и поставщиком.
