Изолированный промышленный 8 портовый RS485 концентратор дистрибьютор

Изолированный промышленный 8 портовый RS485 концентратор дистрибьютор

Активный изоляционный тип промышленного класса восемь портовRS485Ступица485Ретранслятор485Дистрибьютор

SCM интеллектуальный мониторинг и контроль, автоматическая изоляция порта короткого замыкания!

Входной источник питания:DC9~24 В широкий диапазон входного напряжения постоянного тока

Почему вам нужен концентратор 485?
В соответствии со стандартом IEEE RS485 топология проводки витой пары, которая соответствует стандарту промышленной шины RS485, должна быть следующей:

Но много раз Проводная среда может быть следующей:

Больше времени на это:

Вышеуказанные два вида проводки не соответствуют стандарту RS485 шины реальной, 485 высокочастотный сигнальный кабель Терминал будет отражен назад несколько конечных отражений более серьезно, В результате так называемая перекрестная производительность для погрешности данных, скорость ошибки высока, реальная движущаяся головка шаровой машины, но не касаться операции. Некоторые технические сотрудники, что сигнал слабый, затем усилитель ретранслятора, даже перекрестный сигнал также усиливается, но более серьезно, на этот раз с концентратором, физическая сетевая структура слоя сегментации в изоляции, один автобус, чтобы решить проблему немедленно, как показано ниже:

Краткое описание:

Автодев RS485HUB-F8Активный изоляционный концентратор (485Дистрибьютор485Маршрутизатор485Конвертер является продуктом, который разработан на заказ для высокого места требования. Совместимость с продуктомRS485Промышленные стандарты. Нанесите на паруRS485Расширение связи, расширение расстояния связи и изоляция связи дифференциальных сигналов связи могут быть сделаны.RS485Расширение сигнала1500РисСлева и справа, каждыйRS485Выходные порты могут быть каскадными256Узел, поэтому фактическая теория может быть каскадной256X8 = 2048Узел. Все восемь портов являются независимыми.DC-DCИзоляция питания, изоляция сигнала связи, множественная изоляция какRS485Коммуникация обеспечивает эффективную защиту.

AutoDevRS485HUB-F8Концентратор прост в использовании, нужно только получить доступ к концентратору в сети связи, чтобы контролировать поток данных без использования дополнительных, конвертер автоматического управления отправкой данных и потока приема. Весь процесс общения полностью прозрачен. Продукт разработан в соответствии с концепцией промышленного стандарта контроля, и источник питания полностью изолирован. Общение полностью изолировано! Он имеет характеристики сильной анти-помехи, дальность передачи, высокую скорость и стабильную работу. Он широко используется в машине посещаемости,ICКарточная система, система управления промышленной автоматизацией, система контроля доступа к зарядным картам, система парковки, автоматическая банковская система, система зарядки автобусов, система Shoufan для столовых, система дорожных платных станций.

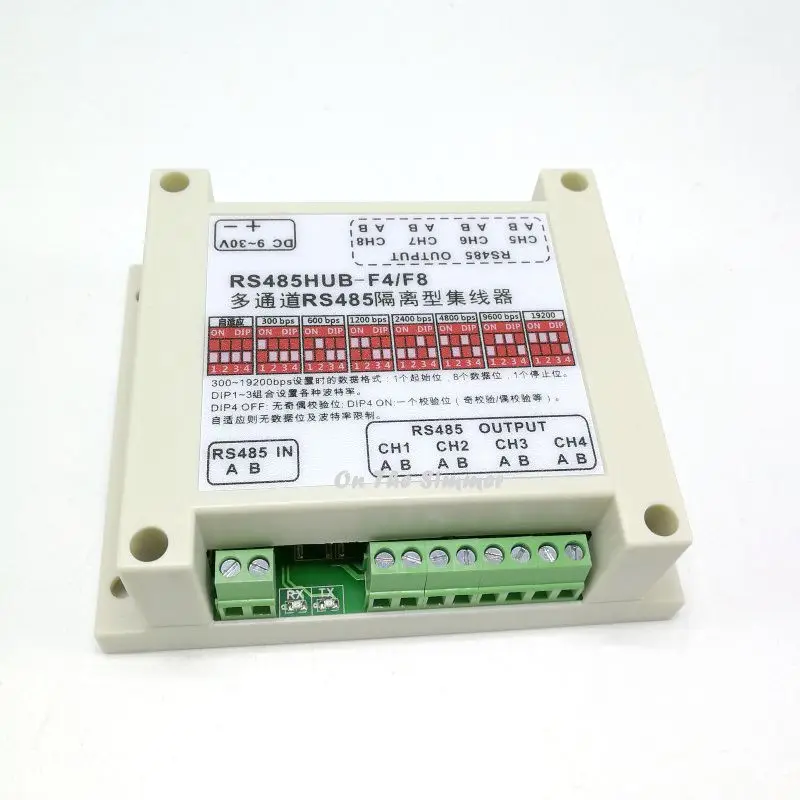

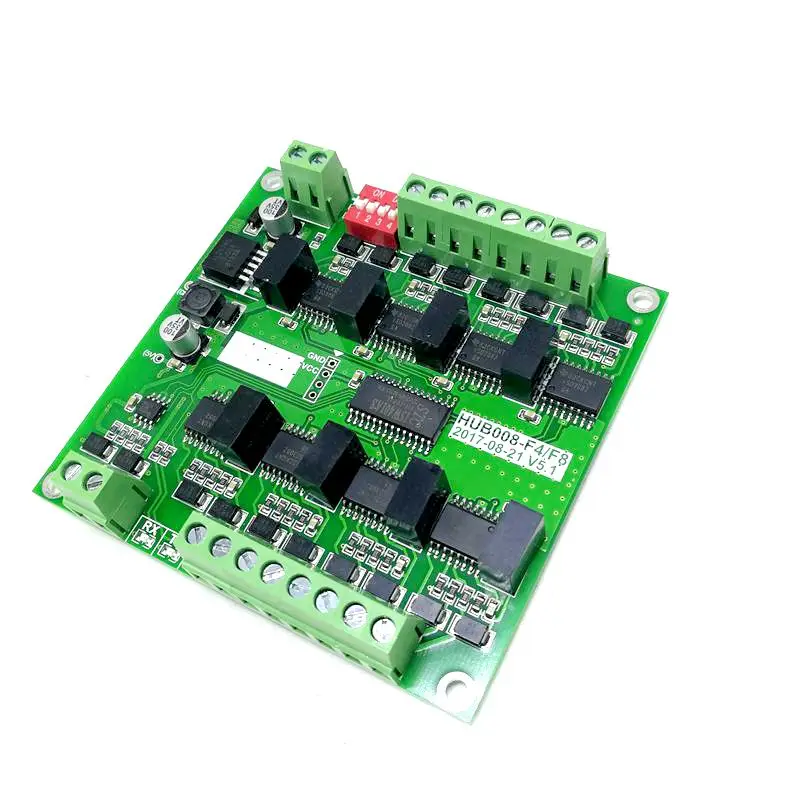

Изображение продукта:

Профессиональная промышленная DIN руководство по установке:

Потребляемая мощность принимает высокоэффективный DC-DC регулятор напряжения IC LM2576, не использовать 34063, 34064 и другие поддельные дешевые решения питания!

Функциональные характеристики:

1Активный изоляционный тип, Встроенный промышленный классDC-DCИзолированный источник питания, восемь портов8НезависимыйDC-DCМодуль питания реализует абсолютную электрическую изоляцию между каждым портом.

2Изоляция связи,8Вся выходная мощность дороги полностью изолирована485Коммуникационная микросхема обеспечивает полную изоляцию связи, сильную защиту от помех и дальнюю дистанцию связи.

3,Интеллектуальный мониторинг и контроль данных связи с помощью микрокомпьютера с одним чипомЧтобы автоматически изолировать порт короткого замыкания.

4Профессиональная технология управления потоком данных интерфейса, Автоматическая идентификация и контроль направления передачи данных;

5,1500 ВтЗащита от перенапряжения,15 кВЭлектростатическая защита,2500 ВИзоляция связи;

Параметры связи:

Соответствие:ОВОС RS-485Стандарт

RS-485Сигнал:A +,Б-

RS-485Сигнал:A +,Б-

Режим работы: асинхронная передача, точка в точку, точка в точку, два провода и половина дуплекса.

Средняя передача: общая линия, витая пара или экранированный провод, рекомендуется использовать экранированную витую пару или специальный провод связи.

Скорость передачи данных:300~115200bpsАвтоматическое обнаружение скорости передачи серийного сигнала

Управление направлением: Автоматическая идентификация направления и автоматическое управление направлением передачи данных.

Расстояние передачи:1500Рис

Протокол связи: Прозрачная передача

Защита интерфейса:1500 ВтЗащита от перенапряжения,15 кВЭлектростатическая защита,2500 ВИзоляция связи, защита от молнии

Рабочая среда:0Цельсия60ЦельсияОтносительная влажность5%~95%

Каскад: Каждая дорогаRS485Выходные порты могут быть улучшены в большинствеRS485Оборудование256Один,8ДорогаRS485Расширенный выход может быть каскадным2048Узел. Количество устройств, которые могут быть каскадированы в практическом применении, зависит от количества устройств, используемых другими устройствами.485Тип чипа, в настоящее время общий485Чип может быть каскадным32Для узлов связи улучшенный тип может быть каскадным.256Узел связи. Конечно, количество узлов, которые могут быть применены на практике, также связано с коммуникационной средой, проволочным стержнем, расстоянием связи и скоростью связи.

Рабочий Источник питания:

Входной источник питания:DC9~24 В широкий диапазон входного напряжения постоянного тока

Энергопотребление: статическое120 мАЛевый и правый, динамический120 мА

Размер внешнего вида:

Длина x Ширина x Высота:115X 90X 40Мм

Корпус: высококачественный пластиковый корпус, высокий коэффициент безопасности изоляции. Профессиональный промышленный корпус управления, DIN направляющая установка.

Цвет: компьютерный белый

Вес:141Грамм

Продукция включает в себя:

Один из восьми концентраторов RS485.
