Описание товара

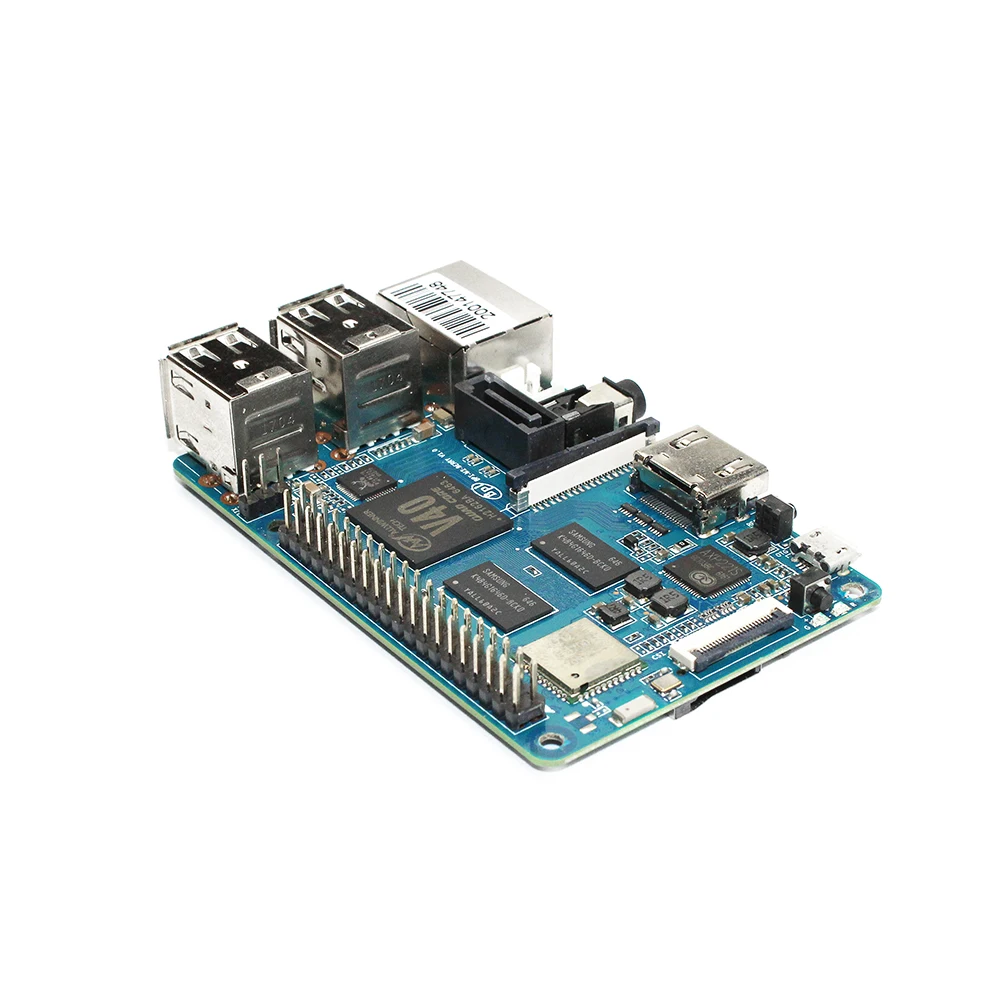

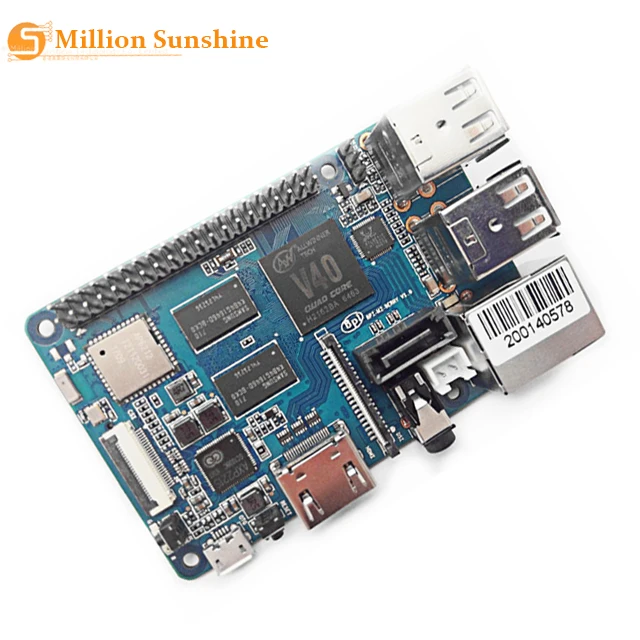

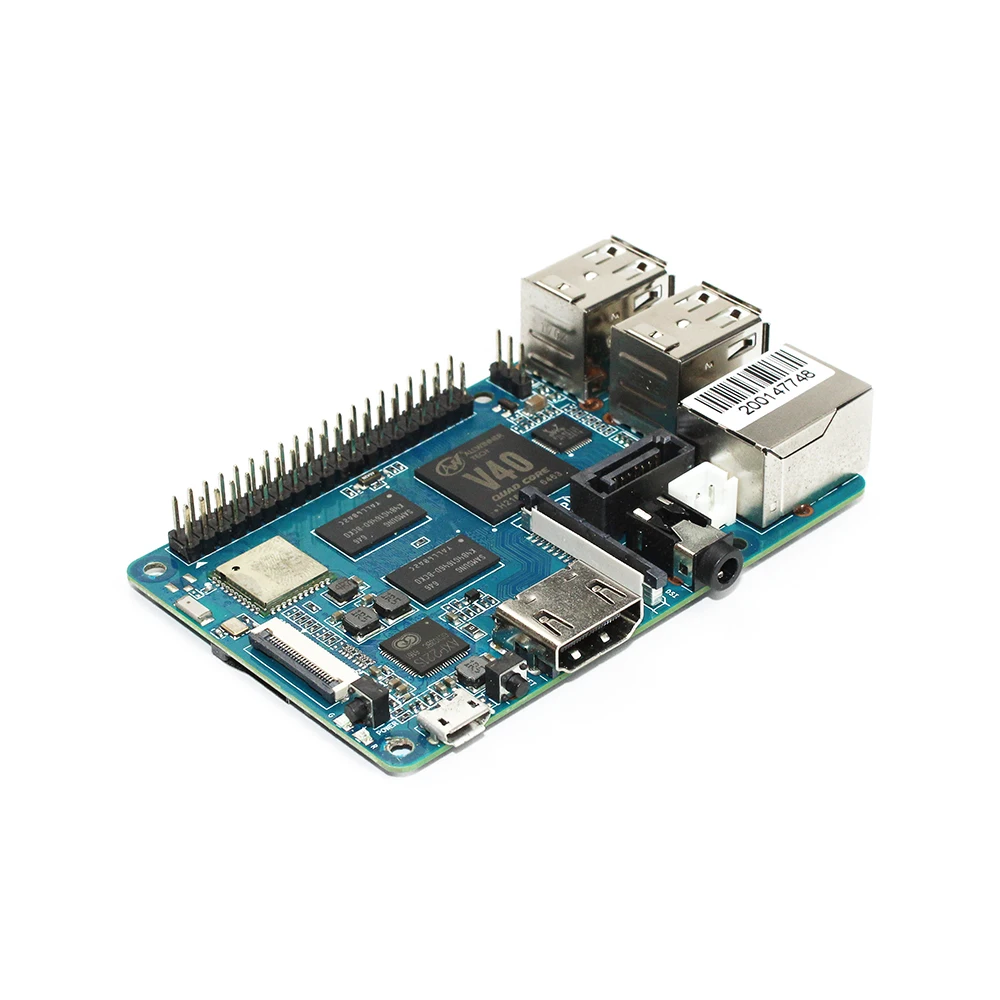

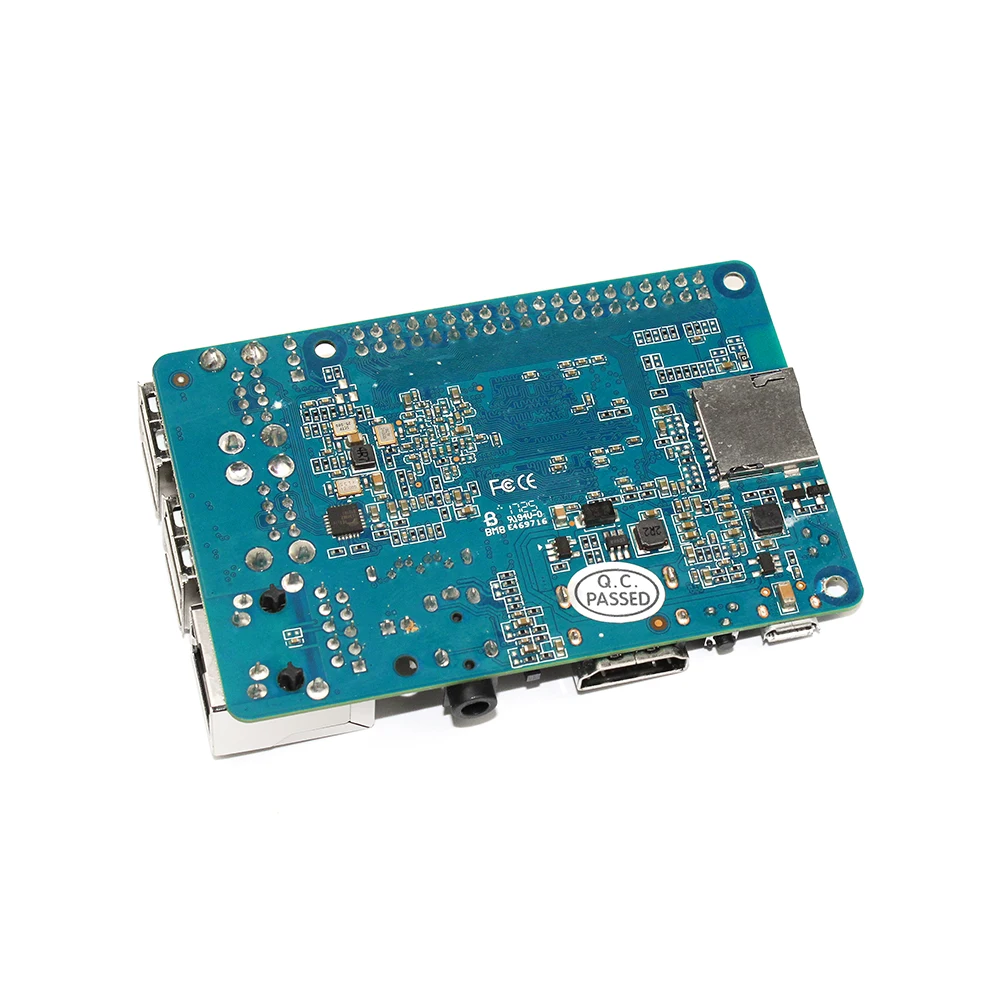

Банан Pi BPI-M2 ягоды Allwinner V40 доска
Обратите внимание: BPI M2 Berry-это чип Allwinner V40, чип allwinner R40 и чип V40-это Совместимость с PIN-PIN, поэтому BPI-M2 Ultra просто заменяет чип V40 на борту, вы можете выбрать камеру BPI OV 5640, SATA line
Banana PI BPI-M2 Berry-это Аппаратная платформа с открытым исходным кодом, Banana PI BPI-M2 Berry-четырехъядерный процессор cortex -A7, используйте дизайн Allwinner R40, он поддерживает WIFI + BT на плате. И поддержка интерфейса SATA на плате.
Banana Pi BPI-M2 Berry series run Android, Debian linux, Ubuntu linux,Raspbian system и другие ОС.
Оборудование Banana PI PBI-M2 Berry: четырехъядерный процессор ARM Cortex A7, процессор ARMv7, 2 Гб DDR3 SDRAM, все размеры такие же, как raspberry pi 3. Примечание. BPI-M2 Berry не встроена поддержка вспышки eMMC.
Banana PI BPI-M2 Berry с гигабитным портом Ethernet, он может работать на Android плавно. Размер банана PI BPI-M2 ягоды такой же, как банан Pi BPI-M64, поддержка 1080P видео, 40 pin GPIO заголовок совместим с Raspberry Pi.
Новый BPI-M2 Berry-маленький компьютер с большими амбициями. Расширяемое одноплатное устройство работает на Linux или Android и имеет впечатляющие характеристики, которые значительно превосходят сопоставимые продукты. Основные характеристики: четырехъядерный процессор ARMv7, GPU Mali 400 MP2 и поддержка видео высокой четкости 1080P.
Дополнительные характеристики ниже:
Технические характеристики оборудования
Спецификация оборудования банана pi BPI-M2 ягоды | |||
Soc | Allwinner R40/V40 | ||
ЦП | Четырехъядерный процессор cortex -A7, самый мощный процессор core ARM ever development | ||
Графический процессор | Двухъядерный процессор MALI-400 MP2 и работает при температуре не выше 500 МГц, способный 1,1 Gpixel/s пропускная способность. Графические возможности немного выше, чем исходный уровень производительности Xbox. Графический процессор предоставляет OpenGL ES 2,0, аппаратное ускорение OpenVG, 1080p45 H.264 высокопрофильный код encode и декодирование. | ||
SDRAM | 1 ГБ DDR3 с 733 МГц (совместно с GPU) | ||
SATA | Интерфейс suppoort SATA | ||
GPIO | 40 штырьков, 28 × GPIO, некоторые из которых используется для конкретных функций, включая UART, I2C, SPI, PWM, I2S. | ||
Бортовая сеть | 10/100/1000 Мбит/с Ethernet \(Realtek RTL8211E/D \) | ||
Wifi модуль | WiFi 802,11 b/g/n (модуль AP 6212 на борту) | ||
Bluetooth | BT4.0 | ||
На доске для хранения | MicroSD (TF) карта, нет eMMC на борту | ||
Дисплей | 4-канальная MIPI DSI, или светильник с новой уникальной технологией рассеивания света cо панель или LVDS панели, ТВ-на HDMI V1.4 | ||
Видео | Широкоформатное FHD декодирование видео, включая Mpeg1/2, Mpeg4, H.263, H.264 и т. д. H.264 декодирование до 1080P60, поддержка кодирования видео: высокая детализация (HD) h.264 видео кодировщик до 1080P @ 45fps | ||
Аудиовыход | HDMI, аналоговый аудио \ (через 3,5 мм TRRS Джек \), I2S аудио \ (также возможно для аудио ввод \) | ||
Камера | В CSI вход камера с коннектором: поддерживает 8-битную YUV422 КМОП-Матрица интерфейс, поддерживает CCIR656 протокол для NTSC и PAL, поддерживает 5M пикселей камера сенсор, поддерживает захват видео разрешение до 1080p @ 30fps | ||
Аудио вход | Для платы микрофон | ||
USB | 4 хоста USB 2,0, 1 OTG USB 2,0 | ||
Кнопки | Кнопка сброса, кнопка питания, кнопка U-boot | ||
Светодиоды | Светодиодный индикатор состояния питания и светодиод RJ45 | ||
ИК | Нет встроенного ИК-приемника | ||
Питание постоянного тока | 5V/2A с разъемом micro-USB | ||
Аккумулятор | Нет 3,7 V литиевая батарея питания Поддержка | ||
Размеры | 85mmx56мм, такой же размер, как raspberry pi 3 | ||
Вес | 40 г |
Banana Pi BPI-M2 Ультра имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов:
40 PIN GPIO банан pi BPI-M2 Ultra | |||
GPIO Pin Name | Функция по умолчанию | Функция 2:GPIO | Функция 3 |
CON1-P01 | VCC-3V3 | ||
CON1-P02 | DCIN | ||
CON1-P03 | TWI2-SDA | PB21 | PWM5 |
CON1-P04 | DCIN | ||
CON1-P05 | TWI2-SCK | PB20 | PWM4 |
CON1-P06 | GND | ||
CON1-P07 | PB3 | PB3 | PWM1 |
CON1-P08 | UART2-TX | PI18 | SPI1 \ _ MOSI |
CON1-P09 | GND | ||
CON1-P10 | UART2-RX | PI19 | SPI1 \ _ MISO |
CON1-P11 | UART7-TX | PI20 | |
CON1-P12 | UART2-CTS | PI17 | SPI1 \ _ CLK |
CON1-P13 | UART7-RX | PI21 | PWM3 |
CON1-P14 | GND | ||
CON1-P15 | PH25 | PH25 | CSI1-FIELD |
CON1-P16 | UART2-RTS | PI16 | SPI1 \ _ CS0 |
CON1-P17 | VCC-3V3 | ||
CON1-P18 | PH26 | PH26 | CSI1-HSYNC |
CON1-P19 | SPI0 \ _ MOSI | PC0 | |
CON1-P20 | GND | ||
CON1-P21 | SPI0 \ _ MISO | PC1 | |
CON1-P22 | PH27 | PH27 | CSI1-VSYNC |
CON1-P23 | SPI0 \ _ CLK | PC2 | |
CON1-P24 | SPI0 \ _ CS | PC23 | |
CON1-P25 | GND | ||
CON1-P26 | PH24 | PH24 | CSI1-PCLK |
CON1-P27 | TWI3-SDA | PI1 | |
CON1-P28 | TWI3-SCK | PI0 | |
CON1-P29 | PH0 | PH0 | CSI1-D0 |
CON1-P30 | GND | ||
CON1-P31 | PH1 | PH1 | CSI1-D1 |
CON1-P32 | PD20 | PD20 | CSI1-MCLK |
CON1-P33 | PH2 | PH2 | CSI1-D2 |
CON1-P34 | GND | ||
CON1-P35 | PH3 | PH3 | CSI1-D3 |
CON1-P36 | UART5-RX | PH7 | CSI1-D7 |
CON1-P37 | UART4-TX | PH4 | CSI1-D4 |
CON1-P38 | UART5-TX | PH6 | CSI1-D6 |
ON1-P39 | GND | ||
CON1-P40 | UART4-RX | PH5 | CSI1-D5 |
Характеристики соединителя камеры CSI:
CSI Камера разъем 24-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний Камера модуль с соответствующий сигнал pin отображения. Определения контактов интерфейса CSI показаны ниже. Это обозначено на плате Banana Pi как «камера».
CSi соединитель камеры GPIO Banana pi BPI-M2 Ultra | |||
CSI Pin Name | Функция по умолчанию | Функция 2:GPIO | |
CN5-P01 | NC | ||
CN5-P02 | GND | ||
CN5-P03 | CSI0-SDA | PI3 | |
CN5-P04 | CSI0-AVDD | ||
CN5-P05 | CSI0-SCK | PI2 | |
CN5-P06 | CSI0-Reset | PI7 | |
CN5-P07 | CSI0-VSYNC | PE3 | |
CN5-P08 | CSI0-PWDN | PI6 | |
CN5-P09 | CSI0-HSYNC | PE2 | |
CN5-P10 | CSI0-DVDD | ||
CN5-P11 | CSI0-DOVDD | ||
CN5-P12 | CSI0-D7 | PE11 | |
CN5-P13 | CSI0-MCLK | PE1 | |
CN5-P14 | CSI0-D6 | PE10 | |
CN5-P15 | GND | ||
CN5-P16 | CSI0-D5 | PE9 | |
CN5-P17 | CSI0-PCLK | PE0 | |
CN5-P18 | CSI0-D4 | PE8 | |
CN5-P19 | CSI0-D0 | PE4 | |
CN5-P20 | CSI0-D3 | PE7 | |
CN5-P21 | CSI0-D1 | PE5 | |
CN5-P22 | CSI0-D2 | PE6 | |
CN5-P23 | GND | ||
CN5-P24 | CSI0-AFVCC |
Спецификация дисплея
MIPI DSI (серийный интерфейс дисплея)
Дисплей Разъем является 40-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний ЖК-дисплей панели (MIPI DSI \) и сенсорный экран \(I2C \) модулем. Определения контактов этого разъема показаны ниже. Это обозначено на доске Banana Pi как «DSI».
40 PIN GPIO банан pi BPI-M2 Ultra | |||
DSI Pin Name | Функция по умолчанию | Функция 2:GPIO | |
CN6-P01 | VCC-3V3 | ||
CN6-P02 | IPSOUT | ||
CN6-P03 | VCC-3V3 | ||
CN6-P04 | IPSOUT | ||
CN6-P05 | GND | ||
CN6-P06 | IPSOUT | ||
CN6-P07 | GND | ||
CN6-P08 | IPSOUT | ||
CN6-P09 | NC | ||
CN6-P10 | GND | ||
CN6-P11 | NC | ||
CN6-P12 | DSI-D0N | ||
CN6-P13 | NC | ||
CN6-P14 | DSI-D0P | ||
CN6-P15 | NC | ||
CN6-P16 | GND | ||
CN6-P17 | TWI0-SDA | PB19 | |
CN6-P18 | DSI-D1N | ||
CN6-P19 | TWI0-SCK | PB18 | |
CN6-P20 | DSI-D1P | ||
CN6-P21 | CTP-INT | PI10 | |
CN6-P22 | GND | ||
CN6-P23 | CTP-RST | PI11 | |
CN6-P24 | DSI-CKN | ||
CN6-P25 | GND | ||
CN6-P26 | DSI-CKP | ||
CN6-P27 | LCD-BL-EN | PH16 | |
CN6-P28 | GND | ||
CN6-P29 | LCD-RST | PH17 | |
CN6-P30 | DSI-D2N | ||
CN6-P31 | LCD-PWR-EN | PH18 | |
CN6-P32 | DSI-D2P | ||
CN6-P33 | GND | ||
CN6-P34 | GND | ||
CN6-P35 | LCD-PWM | PB2 | |
CN6-P36 | DSI-D3N | ||
CN6-P37 | GND | ||
CN6-P38 | DSI-D3P | ||
CN6-P39 | NC | ||
CN6-P40 | GND |
Спецификация UART:
Заголовок CON4-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART, чтобы проверить состояние системы и журнал сообщений
CON4 Uart GPIO из Banana pi BPI-M2 Ultra | |||
Контактное имя CON2 | Функция по умолчанию | GPIO | |
CON2 P03 | UART0-TXD | ||
CON2 P02 | UART0-RXD | ||
CON2 P01 | GND |
BPI-M2 ягоды такого же размера, как raspberry pi 3, так что вы можете использовать raspberry pi коробка.
Чип allwinner R40 и чип V40 являются контактными контактами для совместимости, поэтому BPI-M2 ультра просто заменить чип V40 на борту, легко сделать DIY и сделать новый продукт
