Для RC522 RC632 NRF24L01 RFID радиочастотная карта ЦП беспроводной кардридер макетная

В области электронной коммерции и сетевых приложений технология радиочастотных карт и технология беспроводной передачи данных являются важной частью китайского финансового бизнеса, особенно карты ЦП радиочастотной идентификации, будет занимать доминантное положение в ближайшем будущем, быстрое и комплексное схватывание технологии связи, чтения и записи, технологии RF, карты, Вы можете перейти в Интернет, электронную коммерцию и финансовый бизнес в этих широких областях применения.

[Описание макетной платы]

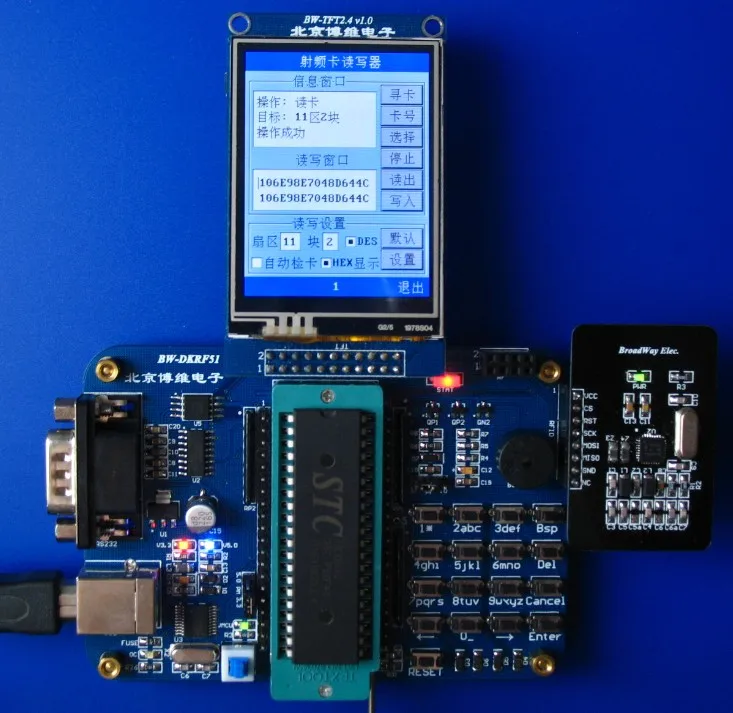

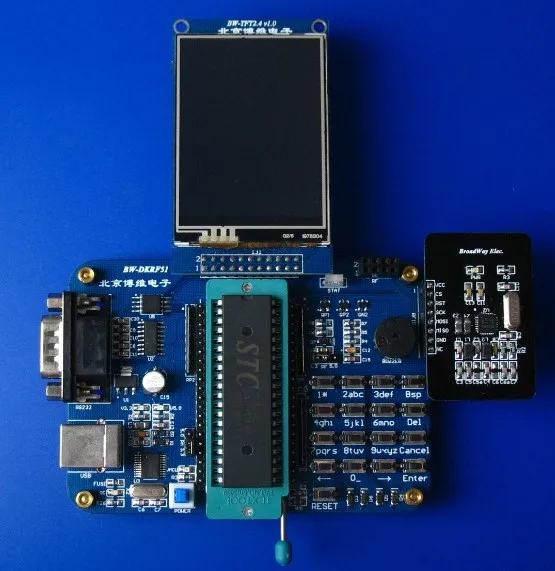

BW - DKRF51-это пекинская Электроника bo d (Пекинский Бродвейский электроприемник), разработанная и произведенная в качестве ядра радиочастотной карты 51 MCU и платы разработки беспроводной связи,-это набор мощных и полных данных, доступные инструменты для обучения и разработки, Подходит для 51 микрокомпьютера с одним чипом определенной основы и стремится к высоким уровням пользователей радиочастотных идентификаторов и беспроводных приложений, а также является хорошим выбором для начинающих, если эта макетная плата является 51 обучающей платой для пожилых людей.Для всех клиентов, пожалуйста, внимательно прочитайте раздел [применимый клиент].Дизайн макетной платы выглядит следующим образом. По причине съемки жидкокристаллический дисплей немного пушистый, а фактический Дисплей четкий и четкий, и эффект очень удовлетворительный.

По сравнению с другими аналогичными продуктами, эта плата разработки имеет следующие функции и преимущества:

[Применимый клиент]

Данное позиционирование продукта для рчид и беспроводной связи, выделенная старшая плата разработки, праймер 51 микрокомпьютера с одним чипом и знания о программном обеспечении KEIL, не входит в сферу применения этой технической поддержки платы разработки, пожалуйста, учите пользователей.Эта макетная плата подходит для клиентов:

Основами 51 MCU и программирования, друзья, которые заинтересованы в RFID и передовые разработки приложений беспроводной связи;

Меня интересует аппаратное обеспечение и программирование микрокомпьютера с одним чипом, прилежно обучайте новичкам.

Если вы увидите наши поддерживающие данные в течение десяти дней, даже спросите «где находится руководитель, руководство пользователя платы разработки, я не могу найти ah», «boss, есть что-то не так с программой, основное с и основное с имеют одинаковую функцию «,» под блоком данных веб-сайта, Какой пароль Ач...Этот тип проблем, и этот тип проблем будет продолжать просить полмесяца, хотите вести чат до пяти страниц, чтобы «новички», макетная плата не подходит для вас, вам действительно не нужно, а макетная плата, чтобы пытать друг друга.

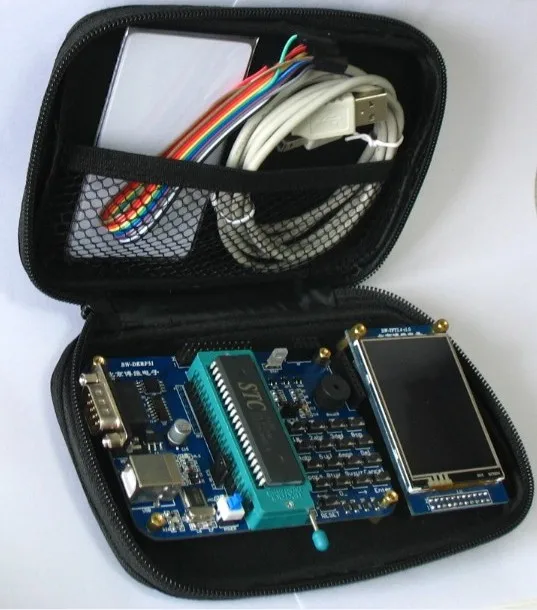

[Стандартная конфигурация/Список доставки]

1. Bw-dkrf51 Совет по развитию 1 блок, содержащий набор сумок из 4 предметов из чистой меди опорная колонна;

2. Цветной жидкокристаллический сенсорный модуль TFT 224 дюйма 1, содержит 2 набора опорных колонок из чистой меди, 1 Стилус;

3. Одночиповый микрокомпьютер STC11F60XE, 1 планшет;

4. Модуль считывания и записи RC522 rf card 1 с подарочной картой S50 3;

5. Высококачественная квадратная линия USB из чистой меди 1;

6. Дарим 10 высококачественных линий dupont 20 см;

7. Отличная Портативная сумка;

8. Информация и поддерживаемые процедуры (после получения товара).

[Дополнительные аксессуары]

[1] многопротокольный модуль считывания карт RC632, стандарт считывания и записи ISO14443A/B, протоколы ISO15693, различные карты логического шифрования, карты этикеток и карты CPU, карта распределения ЦП fm1208!Отправка процедуры работы ПК!

BW-RF632M модуль считывания нескольких протоколов:

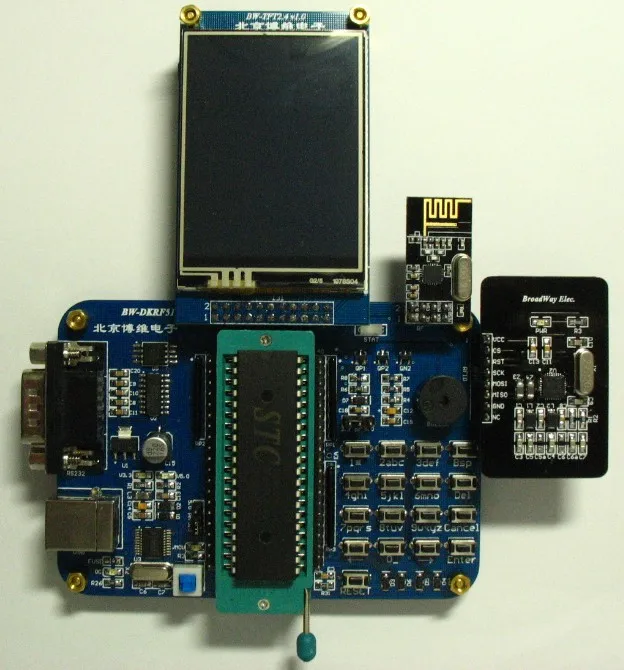

[2] модуль беспроводной связи NRF24L01 + с использованием нового оригинального чипа, отлично сочетающаяся антенна, открытая среда, расстояние связи до 100 метров! Предоставляет большое количество данных, пользователи макетной платы могут получать программу тестирования беспроводной связи на основе цветного сенсорного ЖК-экрана TFT, поддерживать длину динамических данных, многоточечную связь, мощные, четкие примечания, это редкий исходный код уровня продукта!

NRF24L01 + модуль беспроводной связи:

[3] NRF24L01 + беспроводной модуль связи на сверхдлинные расстояния с использованием нового оригинального чипа + Внешняя антенна + ПА, антенна отлично сочетается, расстояние связи очень далеко, открытое пространство, расстояние связи до 1100 метров! Предоставляется много данных, пользователи макетной платы будут более склонны получать процедуры тестирования беспроводной связи на основе цветного TFT touch LCD!

NRF24L01 + беспроводной модуль связи на сверхдлинное расстояние:

[Персонаж] от вас

Клиенты могут выбрать стандартную конфигурацию в соответствии с их собственными потребностями, или один или несколько из них. Когда вы покупаете отдельно, цена следующая:

• 2,4 дюймовый TFT сенсорный ЖК-модуль-60 Круглый
• Радиочастотный модуль считывания и записи RC522, 50 круглых
• BR-DKRF51 материнская плата для разработки-108 круглая
• BR-DKRF51 макетная плата, + RC522 модуль считывания и записи радиочастотной карты-138 круглый
• RC632 многопротокольный модуль считывания карт-108 круглый

[Доставка и доставка]

• Пожалуйста, получите товар как можно скорее после получения теста, если есть какие-либо проблемы, как можно скорее, чтобы связаться с продавцом для решения;
• Подтверждение получения считается полученным в хорошем состоянии, нормальной функцией, без недостающих деталей.

[Послепродажное обслуживание]

• Предоставляем гарантию 1 год;

• Механические повреждения, такие как Сломанный ЖК-экран, не покрываются гарантией;

• В чехол повреждения Совет по развитию и аксессуары, вызванные инструкция внешнего модуля или компоненты для сварки, стоимость комплектующих должно быть предъявлено обвинение

• Качество товара, вызванное расходами на курьерскую доставку, несет продавец;
• Причины некачества товара, вызванные расходами на курьерскую доставку в оба пути, несет покупатель.

[Поддерживаемая информация]

1. Макетная плата в формате PDF, схематическая схема, руководство пользователя макетной платы;

2. Модуль чтения и записи радиочастотной карты RC522, версия схемы в PDF;

3. 2,4 дюймовый цветной TFT сенсорный жидкокристаллический модуль PDF версия схематичный рисунок;

4. Руководство по обработке данных STC51 SCM;

5. Руководство по чтению РЧ-карты RC522;

6. Информация о карте MIFARE;

7. Информация о Протоколе RFID ISO14443;

8. Алгоритм RFID, дизайн антенны и другая соответствующая информация;

9. Сопутствующие данные чипа.

Поддерживающая программа

Электронная плата Beijing bo d для разработки BW - DKRF51 с полным набором тщательно разработанных программ, содержимое охватывает цветной ЖК-дисплей, сенсорный экран, интерфейс сенсорного имитации WINDOWS GUI, метод ввода, диски RC522, считывание и запись карт MIFARE, шифрование Десс, коммуникация с последовательным портом, Такие как мощная функция, четкая структура, Аннотация в деталях, решает множество важных и сложных проблем при исследовании, разработке продукта, пользователь может использовать принцип, принцип прямого использования мы обеспечиваем основу программного модуля и основной фокус на их собственной разработке приложения и на основе этой программы, Может быть легко создан красочный картридер, контроль доступа, посещаемость, продукты потребляемой машины, такие как программа, редкий бизнес-уровень, код справки уровня продукта.

В Совет по развитию принимает самую последнюю STC11F60XE высокой скорости, размеры для возраста от 1 один микрокомпьютер чип, с переключением между дальним и такт по исполнению, 60KB Микросхема флэш-памяти, 1280B кусок Оперативная память, Бег со скоростью до 32 МГц, что в полной мере соответствует развитию комплексной системы;

Плата содержит переключатель питания 3,3 В/5 В, который поддерживает 51 микрофон с одним чипом с полной серией 3 В/5 В.

Поддержка SST89E серии из 51 микрокомпьютера с одним чипом;

Для установки на одном микрокомпьютере используется универсальное фиксирующее сиденье для легкой установки и замены.

Встроенный интерфейс RS232;

USB-порт загружен через USB, и USB-кабель может реализовать источник питания, запрограммировать загрузку и передачу данных, что более удобно и быстрее, чем RS232.

Матричная клавиатура 4 на 4 для режима запроса/прерывания;

Панель содержит индикатор питания 3,3 В/5 В/MCU (желтый, зеленый, синий 3) и 3-цветсветильник индикатор состояния;

Встроенный высокоскоростной последовательный флэш-чип 16 Мбит, банк памяти и пользовательские данные;

Плата с цветным сенсорным ЖК-дисплеем TFT, стандартный цветной сенсорный ЖК-дисплей TFT 2,4 дюйма, может осуществлять полноценную работу, функция дисплея мощная;

Модуль считывающей карты и макетная плата имеют отдельную конструкцию, поэтому существует множество типов модулей радиочастотных карт.

Чип RFID с блоком питания RFID настроен для поддержки источника питания 3 В/5 В.

Стандартный модуль считывающей карты RC522 может считывать и записывать РЧ-карту стандарта типа А 13,56 МГц, например Mifare S50/ S70, низкое энергопотребление и хорошие карты считывания.

Пользователь может выбрать многопротокольный модуль считывания карт RC632 для поддержки различных карт логического шифрования, la
