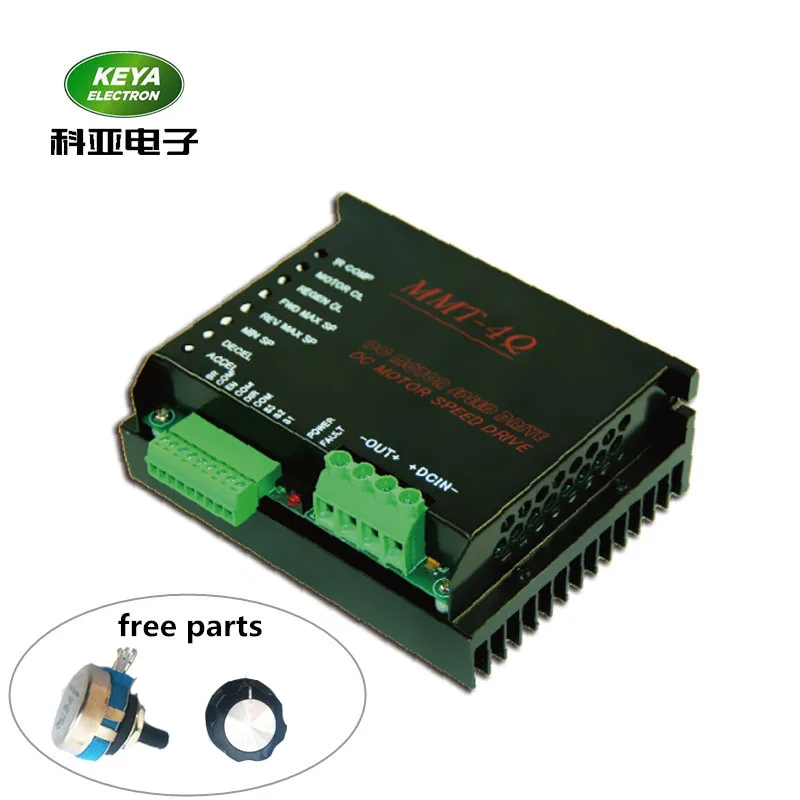

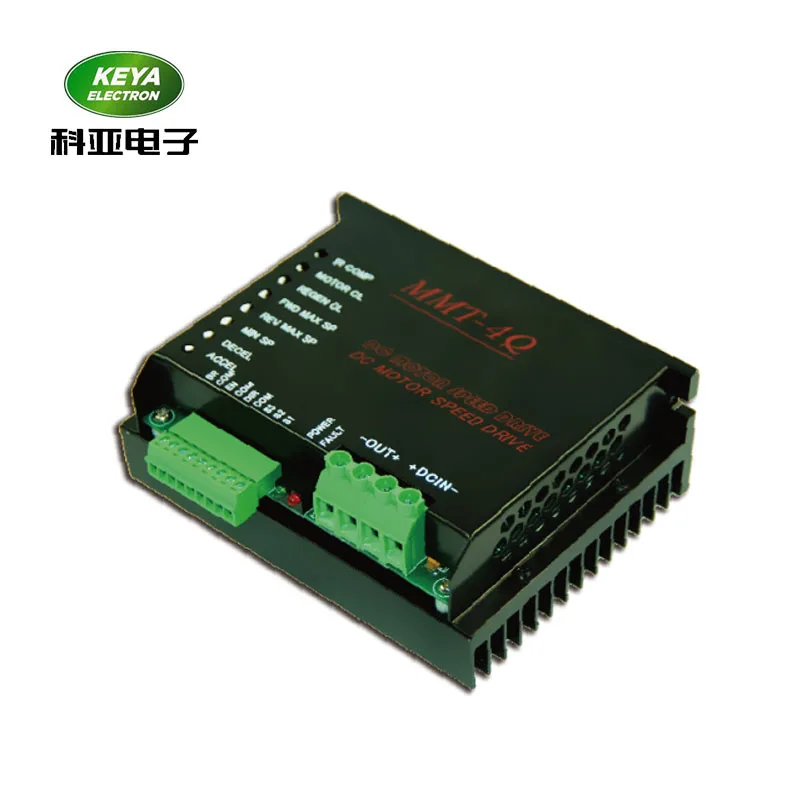

Передний обратный 12 Вольт 24v контроллер скорости двигателя постоянного тока 30A

Модель: DC24RT30BL

Описание товара

Этот контроллер двигателя постоянного тока имеет низкое напряжение, регенерацию четырех квадрантов и систему управления скоростью модуляции импульсной ширины. Интеллектуальное управление MCU (микроконтроллер) обеспечивает быструю скорость отклика, плавную работу, надежную работу и полные пропорции и т. д.

1. ШИМ (модуляция ширины импульса
ШИМ делает двигатель низким уровнем шума, высокой эффективностью и небольшим обслуживанием. Срок службы двигателя постоянного тока может быть увеличен.

2. Регенерация четырех квадрантов в рабочем режиме.

3. Функция регенеративного торможения
Внешний направленный (или реверсивный) контактор не требуется, и компоненты или части двигателя могут быть защищены от перегрева или выгорания.

4. Включить/тормоз/Реверсивный терминал
Один из вышеуказанных функций может быть достигнут с помощью пассивный значение для переключения или открыть (или не ломается) цепи транзистор контейнера.

5. Status светильник
Светильник питания и предупреждающий о различных неисправностях светильник s делают состояние контроллера двигателя видимым.

6. Значение скорости вперед или назад может быть установлено соответственно.

7. Можно установить значение выходного тока.

8. Можно установить значение тормозного тока.

9. Компенсация крутящего момента

10. Двойная замкнутая петля PI регулирования (напряжение и ток)

11. Стандартный аналоговый сигнал
Аналоговое количество (0-5 В) или потенциометр подходят для управления.

12. Защита от перенапряжения или низкого напряжения

13. Защита от перегрева
Когда температура выше, этот Матовый контроллер двигателя постоянного тока уменьшит выходной ток, чтобы предотвратить перегрев с помощью цепи принятия решений. Если температура все еще выше, контроллер остановит выход и защитит контроллер двигателя и двигателя.

12V 24V 36V 48V вперед обратный DC контроллер Sepecification

1. Диапазон входного напряжения:24 В постоянного тока, если вам нужно 12 В, 36 В, 48 в, пожалуйста, сообщите.

2. Выходное напряжение: 0-100%

3. Максимальное выходное напряжение:30A

4. Непрерывный ток: 15а

5. Режим работы:Режим скорости, режим крутящего момента, четырехскоростной режим, регенеративный режим

6. Способы управления:Потенциометр, 0-5 В, ШИМ

7. Защита:Аномальный ток, перегрев, перенапряжение, меньшее напряжение и короткое замыкание запустят функцию защиты.

7. Размер:Д * Ш * В = 127*97*48 мм

8. Вес: 900 г

Общий чертеж подключения

Функция управления терминалом

1. Тормоз
Регенеративное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Закрытый тормозной переключатель, контроллер двигателя быстро тормозит скорость двигателя путем регенеративного торможения, затем немедленно остановит двигатель.

2.EN
Включение управления: Управление запуском и остановкой двигателя

3.DIR:
Управление задним ходом двигателя: направление вращения можно легко получить через открытый или закрытый реверсивный переключатель.

Аналоговый контроль количества

Вы можете управлять скоростью двигателя по аналоговому количеству сигнала 0-5 В

Инструкция и настройка регулируемого потенциометра

1. Ускоренный» потенциометр (набор устройство плавного пуска времени 0,2 s-20С)
Настройте потенциометр «ACCEL», чтобы настроить нарастание от начального значения скорости до значения скорости (это означает время ускорения).


2. Потенциометр "DECEL" (установить время мягкого останова 0,2 s - 20s)
Настройте потенциометр «DECEL», чтобы установить рампу вниз от максимального значения скорости до минимального значения скорости (это означает время замедления).

3. "FWD MAX SP"

Установите максимальную скорость вперед.

4. "REV MAX SP"

Установите максимальную обратную скорость.

5. "REGEN CL"
Отрегулируйте потенциометр REGEN CL для максимального ограничения значения торможения (Это также означает время торможения/остановки). Значение торможения влияет на время торможения/остановки.

6. "IR COMP"
Настройте потенциометр «IR COMP», чтобы сделать двигатель постоянным значением скорости в различных условиях нагрузки (заводская установка составляет «0»).

7. "мин СП"

Установите минимальную скорость двигателя

8. "двигатель CL"
Отрегулируйте потенциометр «MOTOR CL» для ограничения максимальной мощности контроллера двигателя. Выходной ток (мы также говорим значение тока установки двигателя). Настройка этого тока должна основываться на номинальном токе двигателя. Текущее значение должно быть умеренным. Если нет, то крутящего момента недостаточно или защита от перегрузки по току сбой. Настройте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя.
Примечание:Выходной ток контроллера двигателя должен быть в два раза больше номинального тока двигателя в целом. Однако контроллер двигателя не может работать с установочным значением, которое больше, чем номинальное значение тока двигателя в течение длительного времени, или двигатель будет сгорел.
