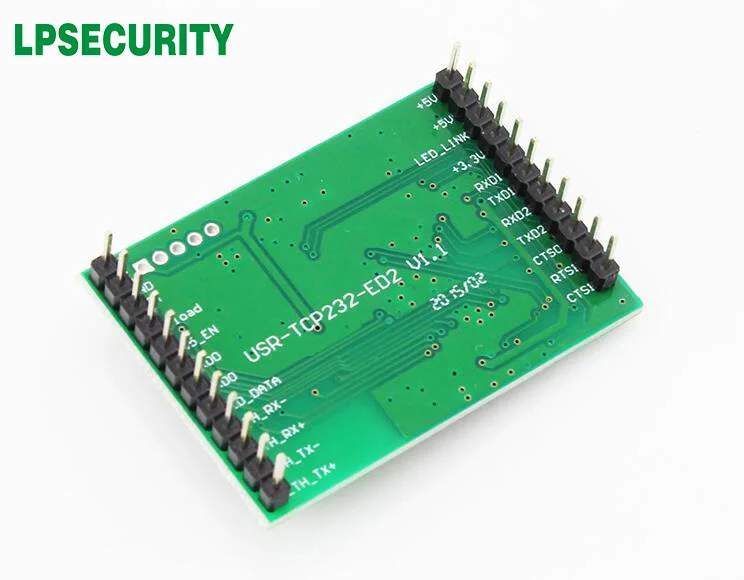

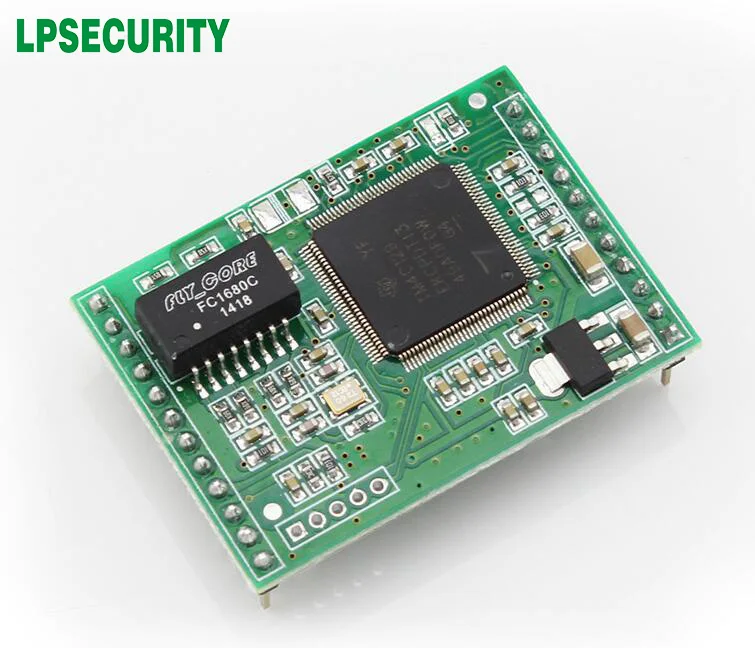

USR-TCP232-ED2
Это модуль aserial TTL для Ethernet, используемый для прозрачной передачи данных. USR-TCP232-ED2-это тройной последовательный ethernet модуль, который поддерживает 3 * TTL работает одновременно. Он основан на Cortex-M4 растворе и его основная частота составляет до 120 МГц. И внутренний модуль интегрирует стек протокола TCP/IP.
Особенности модулей Ethernet USR-TCP232-ED2

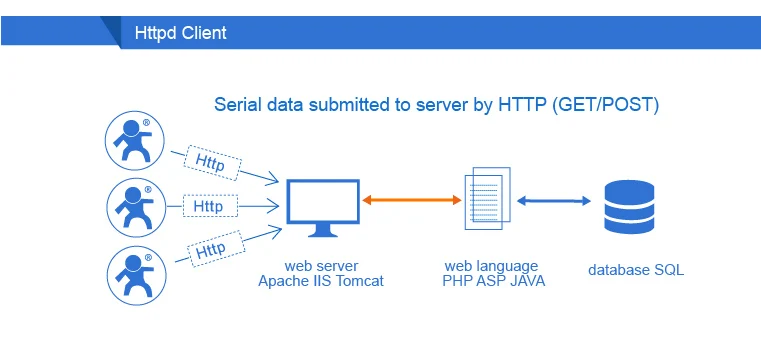

Cortex-M4 ядро, диапазон промышленной рабочей температуры и стек протокола TCPIP.Авто-Auto MDI/MDIX,RJ45 порт с 10/100 Мбит/сTCP сервер, TCP клиент, UDP клиент, UDP сервер и httpsD клиентский режим работыМульти-порты могут работать независимо одновременноМожно определить, какой последовательный порт подключается к устройству через номер портаПоддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOMСкорость передачи данных от 600bps до 1024K bps; Проверьте Бит без, нечетный, ровный, знак и пространствоПоддержка DNS и DHCPПредоставить ПК TCP/IP socket programming пример, такой как VB,C + +,Delphi,Android и IOSВстроенный веб-сайт; Также можно настроить веб-страницу для пользователейКнопка перезагрузки, одна кнопка для восстановления настроек по умолчаниюRJ45 со звеном/индикатором данных светильник, встроенный изолирующий трансформатор и 2 кВ Электромагнитная изоляцияГлобальный Уникальный MAC-адрес, купленный у IEEE (начинается с D8-B0-4C); Пользователь может определить MAC-адресПоддержка обновления прошивки через сетьПоддержка keepalive, быстрое обнаружение мертвых звеньевПоддерживает учетную запись и пароль, может использоваться для входа на страницу и настройки сетиПоддержка одного канала Websocket, реализуется двунаправленная Прозрачная передача bewteen webpage и серийный 0Поддержка Modbus RTU в Modbus TCPПоддержка функции трансляции UDP
Область применения M2M модулей USR-TCP232-ED2
Промышленная передача данных, промышленная автоматизацияМониторинг безопасности и защиты, общественная безопасностьУмный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство
Проверка дверей на работе системы посещаемости, Pos-система, система продажи рисаСистема автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины
Режим работы встроенных модулей USR-TCP232-ED2
Режим Клиента TCPМодуль начинает подключение ко всем Сетевым TCP-серверам, в случае сбоя подключения модуль будет стараться повторно подключаться до достижения успеха, если соединение будет успешно выполнено, сервер будет передавать данные с серийным устройством.

Режим TCP сервераМодуль контролирует набор и ожидает, что Клиент TCP подключит данные, отправленные последовательным устройством, передаст всем успешно связанным клиентам через модуль.

Режим UDPМодуль отправляет данные серийного устройства на сетевое устройство. Модуль контролирует порт и отправляет полученные данные на последовательное устройство.

Применение модулей IoT USR-TCP232-ED2

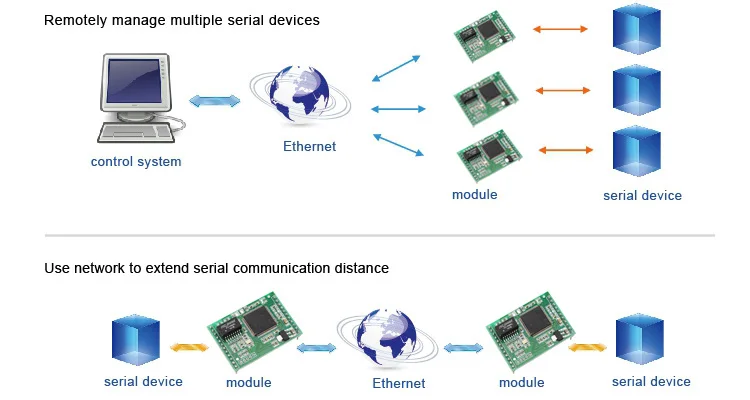

Удаленное управление несколькими серийными устройствами
Используйте сеть для расширения расстояния последовательной связи
Несколько ПК для удаленного управления серийным устройством
Различные методы настройки параметровНастройки программного обеспеченияЗагрузите программное обеспечение настройки, найдите модули Ethernet в локальной сети через последовательный порт сервера IP, имя, MAC адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.
Настройки веб-страницы1. Откройте браузер и установите ip-адрес по умолчанию для модулей Ethernet.2. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin).3. После настройки параметра нажмите «сохранить» и «перезагрузка», затем Настройка начнет действовать.
Настройки команды Serial ATПользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.
Основная информация |
|
Напряжение | VCC DC 3,0 V ~ 3,6 V VDD DC 4,75 ~ 7,0 V |
Ток | 120мА (aver) /125ма (max) @ 3,3 В |
Рабочая температура | -40 ~ 85 °C |
Температура хранения | -40 ~ 105 °C, 5 ~ 95% относительной влажности |
Размеры | 44,45x31,75x15,4 мм |
Сертификат | CE(EMC + LVD), FCC, ROHS ,WEEE |
Серийный порт |
|
Интерфейс | TTL * 3 |
Сигнал | UART0/UART1: TX/RX/RTS/CTS UART2: TX/RX |
Скорость передачи данных | 600 Мбит/с ~ 1 Мбит/с |
Бит данных | 5, 6, 7, 8 |
Стоп-бит | 1, 2 |
Контрольный бит | Нет, даже, нечетный, пространства, Марка |
Контрольный штырь RS485 | Да |
Буфер | TX: 2 байт, RX: 2K байт |
Порт Ethernet |
|
Интерфейс | RJ45 * 1 |
Скорость | 10/100 Мбит/с, авто MDI/MDIX |
Протокол | IP, TCP, UDP, DHCP, DNS, ARP, ICMP, Websocket, HTTP Client, Modbus TCP |
Буфер | TX: 16K байт, RX: 16K байт |
Защита | 1,5 кв электрическая изоляция |
