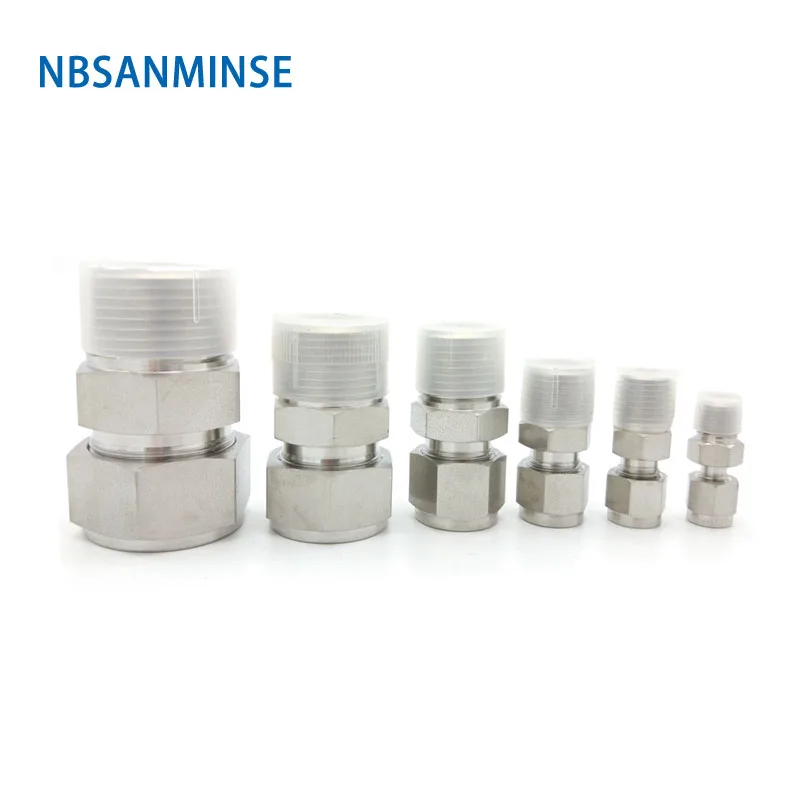

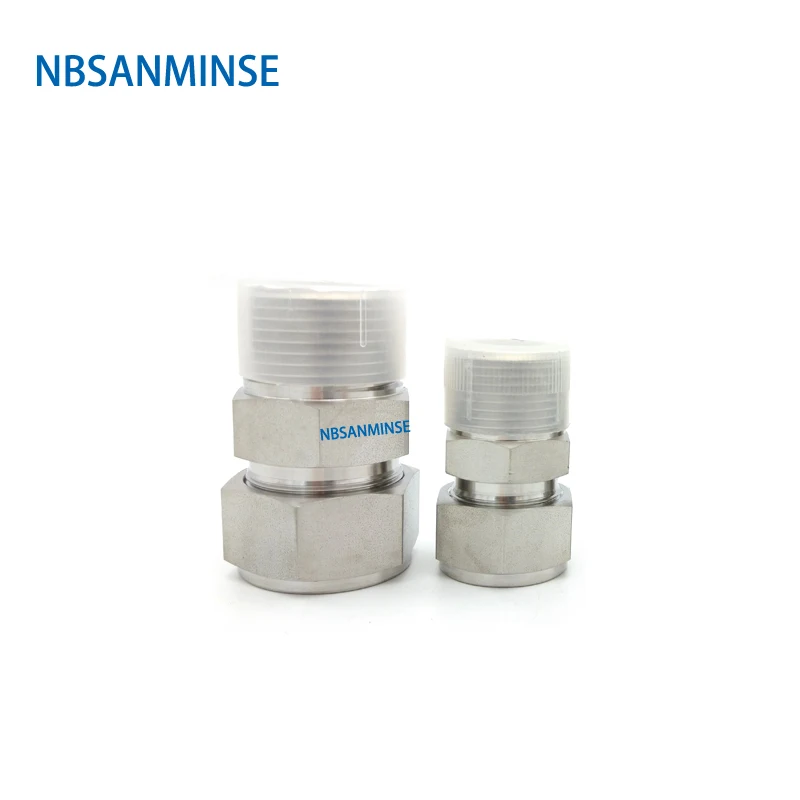

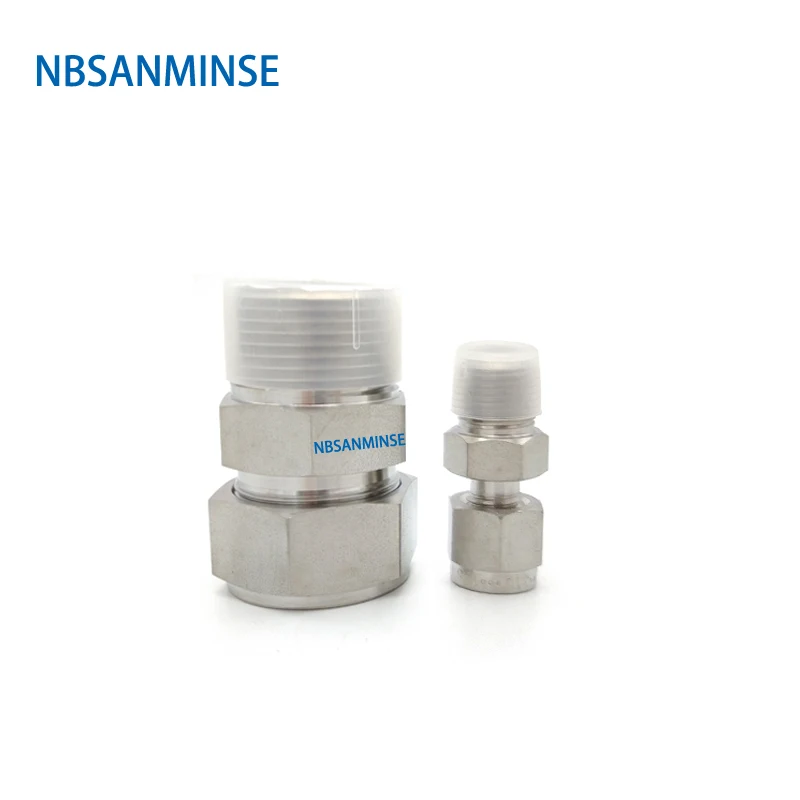

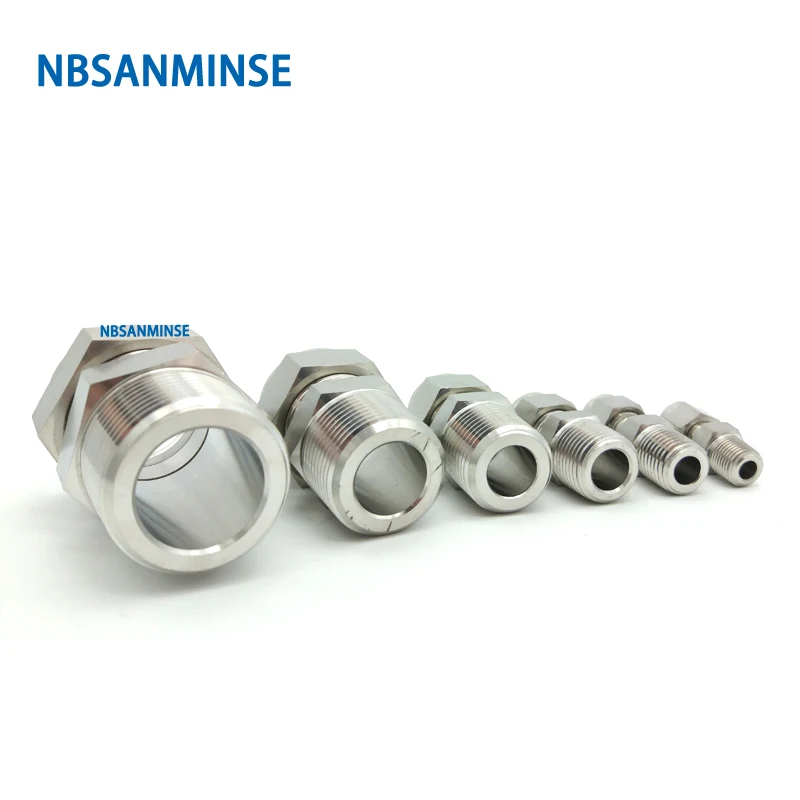

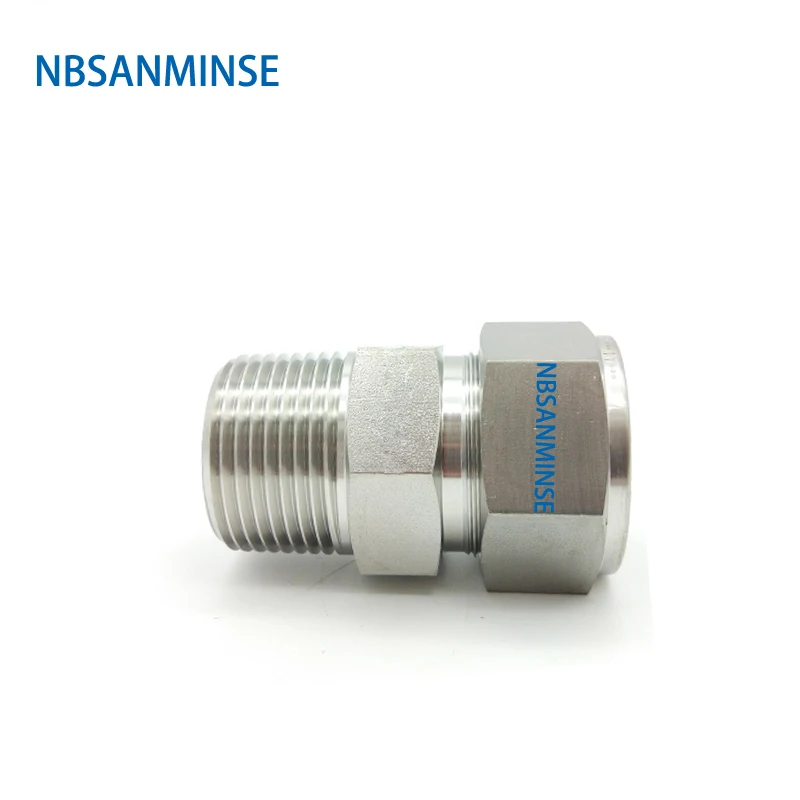

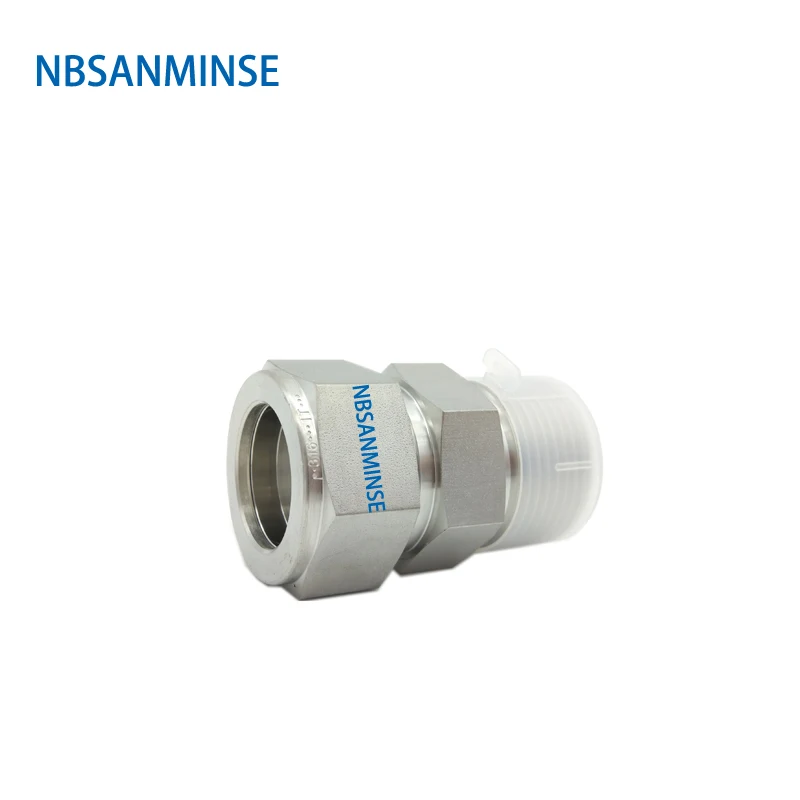

NBSANMINSE 5 шт./лот MC Штекерный соединитель Сантехнический фитинг Резьбовая труба O.D.

NBSANMINSE 5 шт./лот MC Штекерный соединитель Сантехнический фитинг Резьбовая труба O.D.

Представленные изображения не являются фактическим товаром и предназначены только для справки

Представленные изображения не являются фактическим товаром и предназначены только для справки

Инструкции по установке Фурнитура поставляется в сборе и плотно прилегает к пальцу. Разборка перед использованием может допустить попадание грязи или других частиц 1. Вставьте трубопровод в фитинг Убедитесь, что трубка надежно лежит на облегающем плече и что гайка плотно прилегает к пальцу, В этот момент рекомендуется нарисовать надпись на шестигранной части, простирающейся на корпус фитинга. Этот знак будет служить индикатором для начальной точки и правильного подтягивания. 2 затяните гайку 1-1/4 витков гайки требуется для 1/4 " (6 мм) и выше (см. Рис. А) 3/4 поворота гайки требуется для 3/16 " (4 мм) и ниже (см. Рис. B) Инструкция по сборке Соединения могут быть отключены и повторно сделаны, без потери герметичного уплотнения. 1. Перед отключением отметьте положение гайки по отношению к корпусу фитинга. 2. Для сборки Используйте гаечный ключ для затягивания гайки в исходное положение. 3. Слегка затяните гаечным ключом до тех пор, пока не будет ощущаться небольшой подъем крутящего момента.

Резка труб Для резки труб можно использовать два разных метода: 1. Тубус-кютер 2. Ножовка Резак для труб Чтобы обеспечить свободное соединение с утечкой, трубопровод должен быть полностью отрезан. Рекомендуется использовать трубу хорошего качества с соответствующим лезвием для материала трубопровода. Не пытайтесь сократить время резки, делая глубокие порезы с каждым поворотом резака. Это поможет затвердевать трубку. Конец трубки должен быть заужен, чтобы избежать повреждения фитинга и убедиться, что Руба достигает нижней части фитинга. Пила для резки Для того, чтобы отрезать трубку ножкой и получить квадратные концы, трубу необходимо разрезать направляющими блоками Этот метод резки требует удаления концов трубки. Предупреждение Не удерживайте трубку в тиске в том месте, где она будет вставлена в фитинг (тиски оставят отметку на трубе, которая может привести к утечке и может привести к овальности). Обработка труб Царапины на трубке могут привести к утечке. Поэтому важно тщательно отрегулировать трубку, чтобы уменьшить риск протечек. Некоторые рекомендации, которые необходимо принять 1. Трубы не должны быть вытянуты на пол. 2. Трубы не должны быть вытянуты из стойки для труб, особенно в чехол для больших труб OD Медная трубка Если используется медная трубка из рулона, удерживайте конец трубки и закатывайте рулон наружу, позволяя трубке лежать на плоской поверхности. Инспекционная трубка Использование: Это манометр «No- Go» и должен быть использован d следующим образом: Макияж до установки согласно следующим инструкциям: 1/4 дюйма (6 мм) , 3/8 дюйма, 1/2 дюйма (12 мм)-макияж 1-1/4 поворачивается от пальца туго. Проверьте зазор между гайкой и корпусом с помощью соответствующего размера. Если датчик легко скользит в зазор, затяните гайку дальше, пока датчик не сможет войти в зазор Высокая безопасность В тех случаях, когда существуют сильные условия и высокое давление, мы рекомендуем следующие процедуры установки: 1. Убедитесь, что гайка плотно прилегает к пальцу 2. Вставьте трубку (до плеча) 3. Поверните гайку с помощью гаечного ключа, пока трубка не вращается свободно. 4. Отметьте положение гайки. 5. Поверните гайку 1-1/4 витков. Этот метод гарантирует, что даже если труба O.D. находится в минимальном допуске, наконечники будут соприкасаться с трубкой для полного вращения 1-1/4. Чтобы обеспечить максимальную надежность и производительность фитинга, при выборе труб для каждого применения следует уделять большое внимание Выбор труб При заказе трубки для использования с фитингами необходимо учитывать четыре переменных: 1. Материал 2. Толщина стенки трубы 3. Отделка поверхности трубы 4. Твердость трубки

Трубопровод должен соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовным и полностью отожженным. Трубка должна быть красной от царапин и подходит для сгибания и сжигания.
