Вольтметр Амперметр DP50V5A DPS3003 тестер постоянного напряжения понижающий

DP50V5A DPS3003 Вольтметр Амперметр тестер постоянного напряжения измеритель тока понижающий Программируемый Модуль питания ЖК-преобразователь

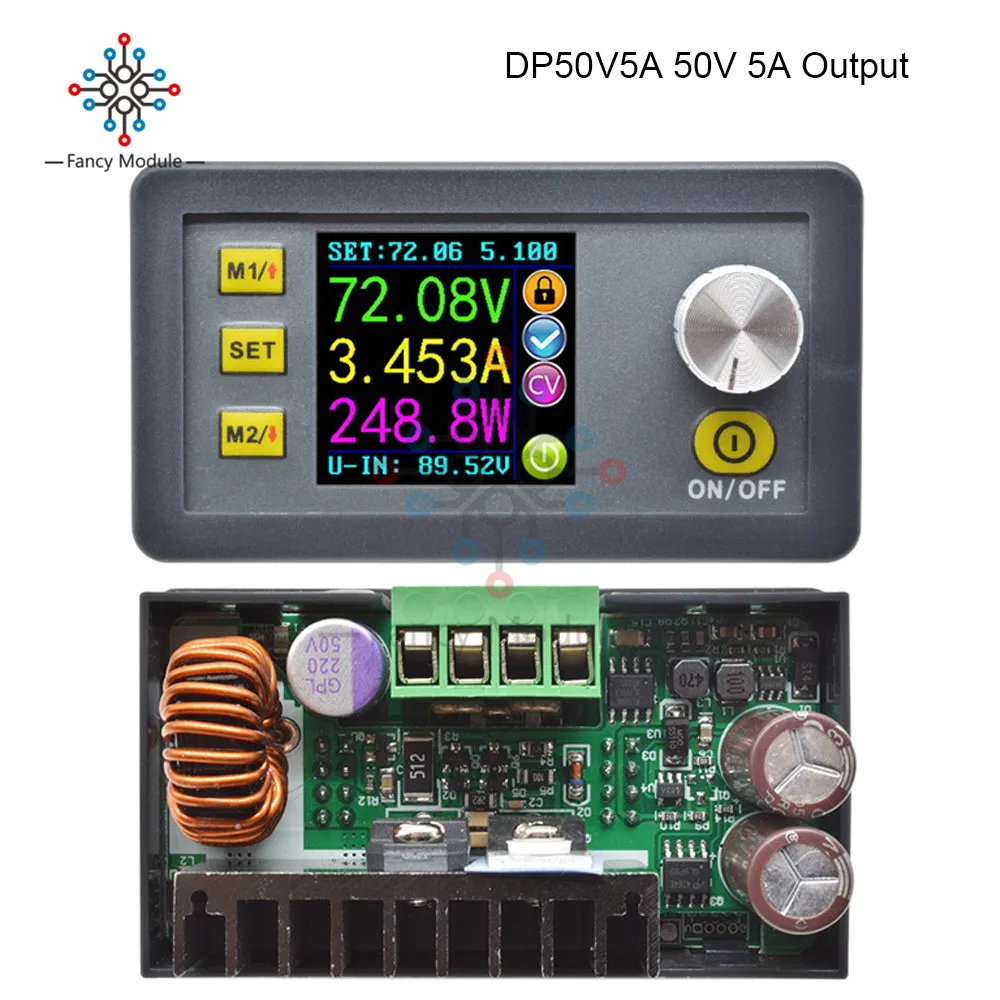

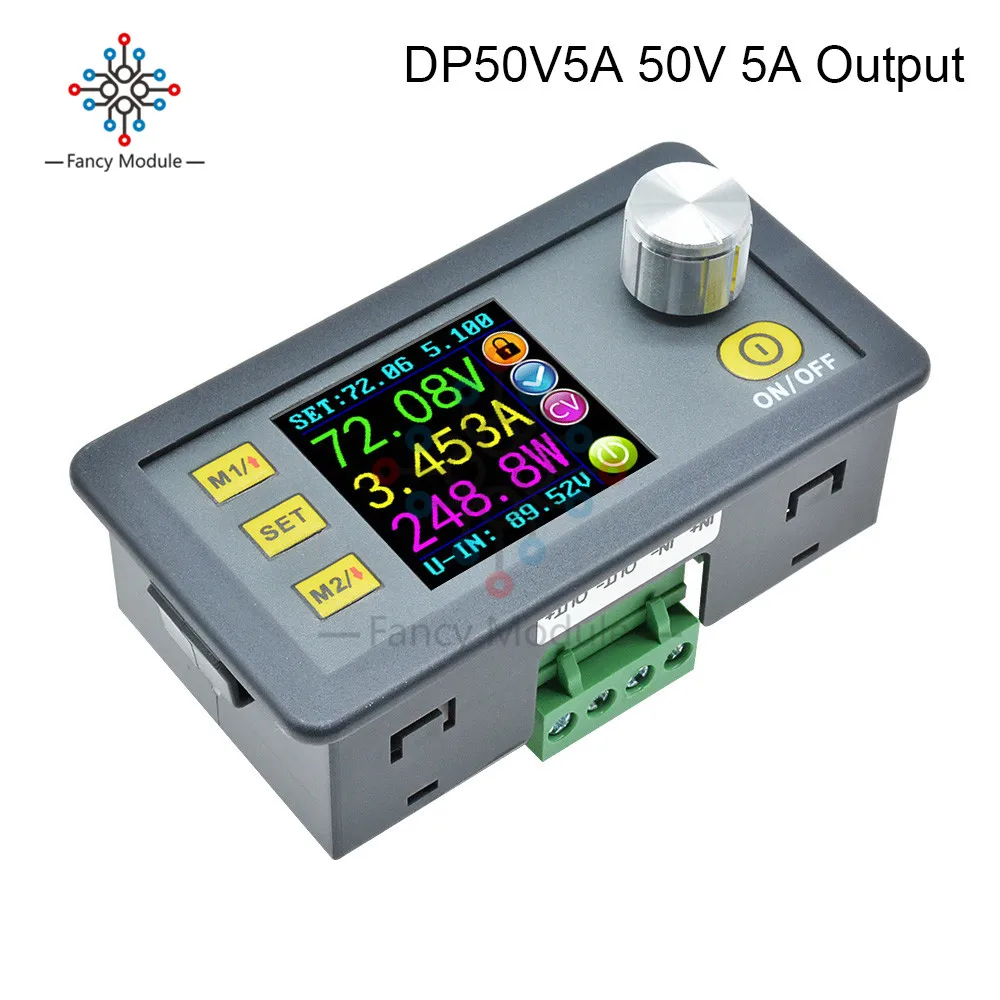

DP50V5A:

Описание:

Этот Программируемый Модуль питания с постоянным напряжением и постоянным током обеспечивает аналоговую интеграцию и функции цифрового управления в одном. С множеством полезных функций, модуль действительно практичен.

Особенности:

Этот Программируемый Модуль питания с постоянным напряжением и постоянным током обеспечивает аналоговую интеграцию и функции цифрового управления в одном.

Выходное напряжение регулируется от 0-50,00 в, выходной ток регулируется от 0-5,000а.

Модуль может хранить 10 групп заданных значений, и он может быстро извлекать 2 группы заданных значений.

С ЖК-дисплеем и функцией измерителя напряжения и тока вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д.

В области отображения выходного состояния вам удобно знать, работает ли выход, постоянное напряжение/текущее выходное состояние, извлекаемая группа данных и т. д.

С передовыми функциями, высокой точностью, широким применением, товар действительно практичный.

Примечание:

Максимальное входное напряжение-55 в. Лучше сделать значение меньше предельного значения, в противном случае товар может быть поврежден.

DP50V5A выход для зарядки аккумулятора или емкостной нагрузки, пожалуйста, добавьте диод на выходе положительный в чехол, что ток потока назад модуль.

Характеристики:

Тип модели: DP50V5A

Входное напряжение: DC6-55V

Выходное напряжение: 0-50,00 в

Выходной ток: 0-5.000A

Выходная мощность: 0-250 Вт

В: Входной положительный

IN-: вход отрицательный

Выход: выход положительный

Выход: Выход Отрицательный

Размер изделия: 8*4,2*4,5 см/3,1*1,7*1,8 дюймов

Вес изделия: 84 г/3 унции

Размер посылка: 5*5*8 см/2*2*3,1 дюйма

Посылка:

1 x DP50V5A программируемый модуль питания постоянного напряжения

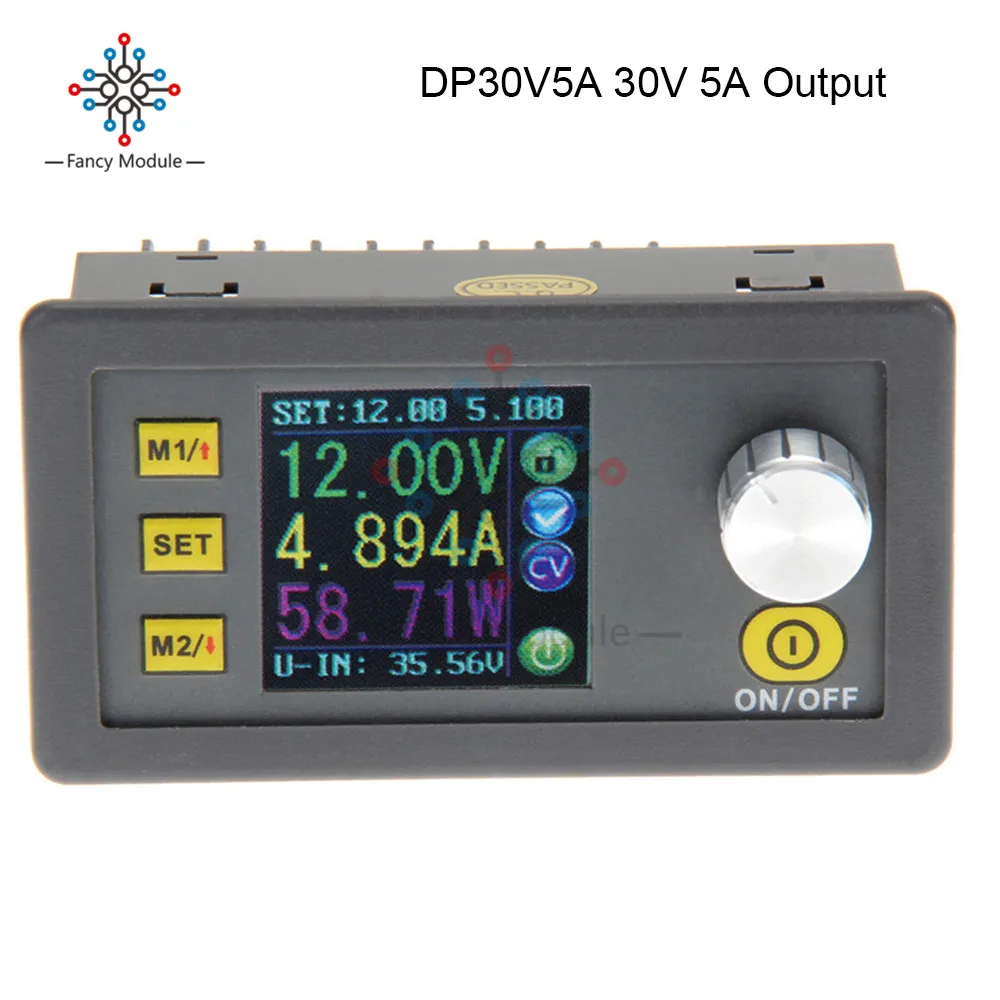

DP30V5A:

Параметр:

Диапазон входного напряжения: 6,00-40,00 в

Диапазон выходного напряжения: 0-32,00 в

Выходной ток: 0-5.000A

Диапазон выходной мощности: 00,00-160,0 Вт

Размер изделия: 79*43*48 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм

Выход разрешение напряжения: 0,01 V

Разрешение выходного тока: 0.001A

Точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

Посылка включает в себя:

1 * DP30V5A программируемый понижающий преобразователь питания

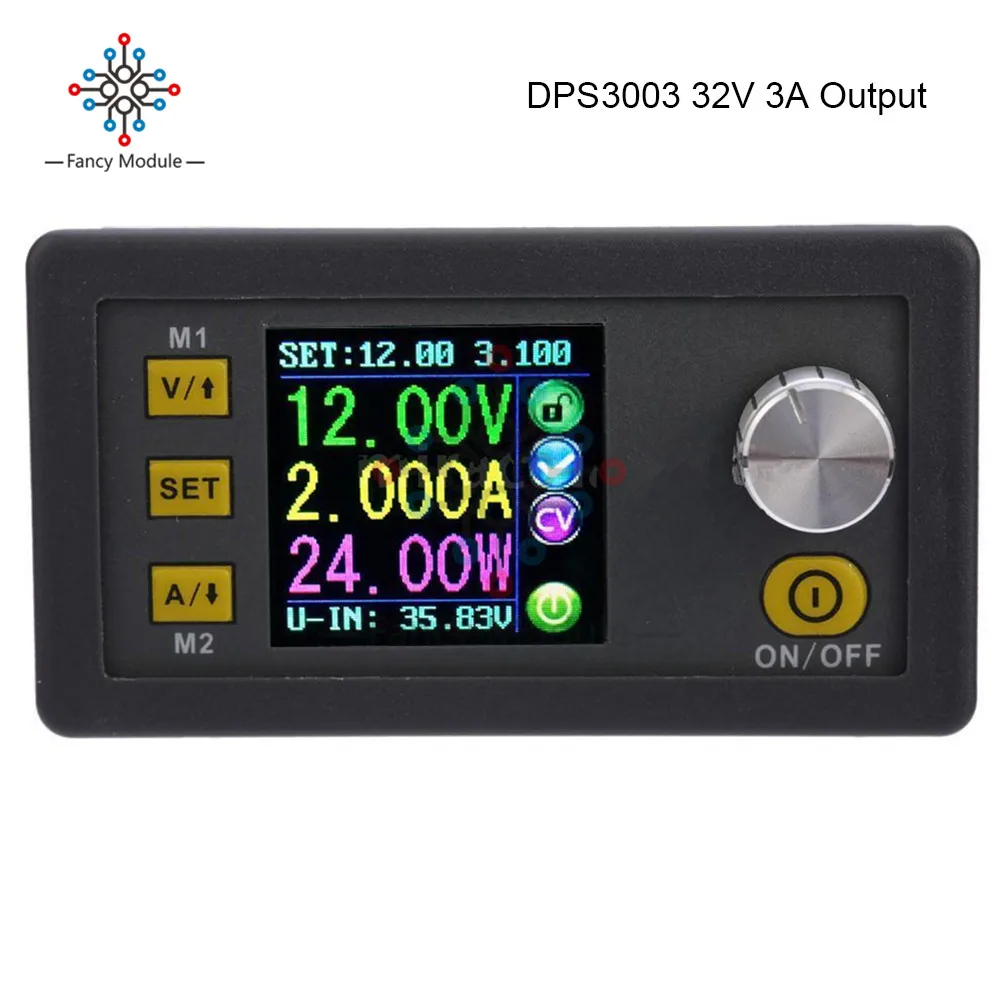

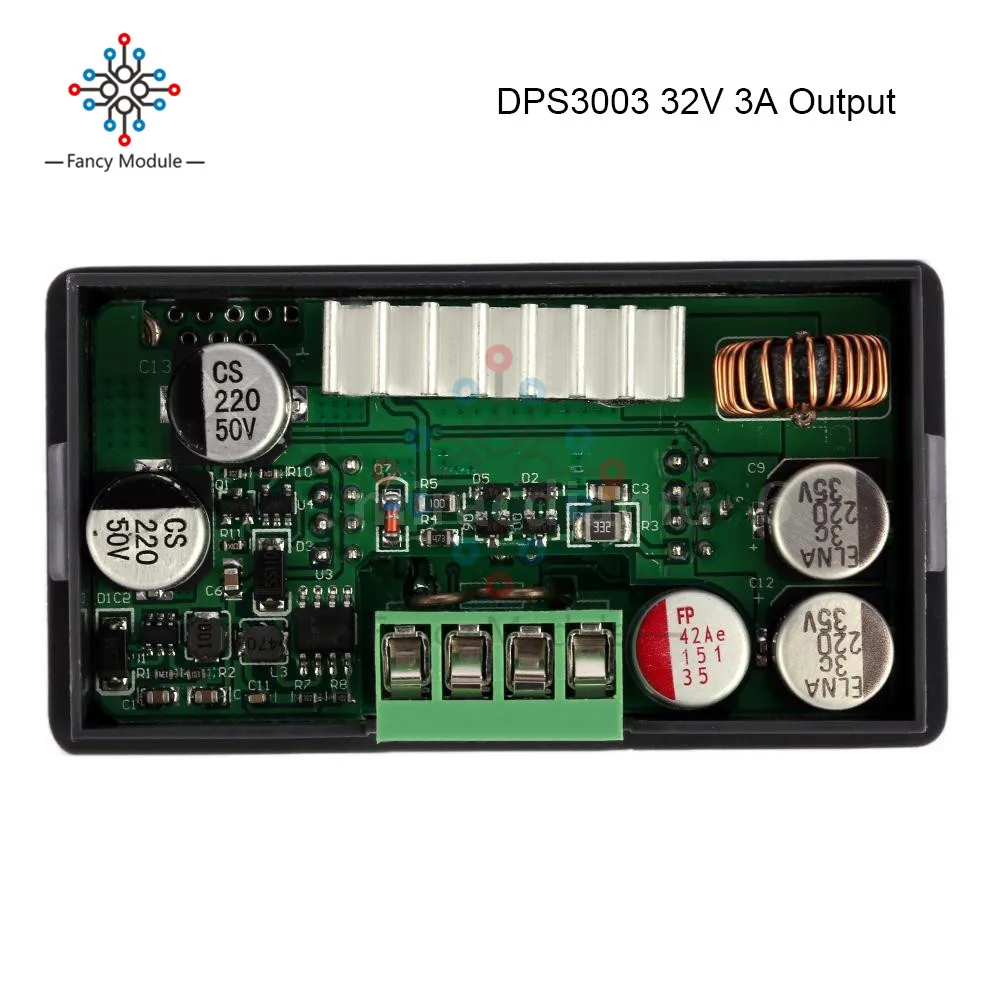

DPS3003:

Общая информация

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его Регулируемый диапазон выходного напряжения 0-32,00 V, на каждом этапе изготовления обуви 0,01 V. Диапазон регулируемого выходного тока составляет 0-3.000A, шаг 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в

Выходной ток: 0-3.000A Диапазон выходной мощности: 0-96 Вт

Вес изделия: около 90 г размер изделия: 79*43*41 (мм) (Д * Ш * В)

Размер в открытом виде: 71 мм * 39 мм Выход разрешение напряжения: 0,01 V

Разрешение выходного тока: 0,001a точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

Примечание: Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

Описание подключения

IN +: Входное положительное IN-: Входное отрицательное:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения-6-40 В постоянного тока, а 40 В-предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет сожжен. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. Если вы подключите питание к выходу, модуль будет сожжен.

Описание панели

1-Настройка напряжения/страница до выбора/быстрого извлечения M1 data group

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/страница вниз для выбора/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

Описание интерфейса дисплея

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-запрос набора данных

17-функция открытия или закрытия

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20 предустановленных перенапряжений

21-предустановленный перегрузки по току

22 предустановленных сверхмощных

23-Предустановленная яркость экрана

24 предустановленных набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе выходной набор значений напряжения и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Справа от экрана есть некоторые значки бегущего состояния, значок блокировки ключа, значок аномального выходного состояния, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок вывода открытия или закрытия.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Нажмите кнопку V/↑в ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите на потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите source V/↑. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен. Вы можете нажать A/↓, чтобы настроить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На главном интерфейсе вы можете нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/↑или A/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в главном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение избыточной мощности соответственно; Когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

Регулировка яркости экрана.

Страница вверх или вниз до B-LED, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

Настройка данных и хранение указанной группы данных.

Страница вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть.

Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. При отключении извлекается группа данных и вывод закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите в ближайшее время V/↓ или A/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Страница вверх или вниз до S-INI, а затем нажмите вскоре потенциометр кодирования, чтобы войти в статус настройки. Включение, открытие загрузки по умолчанию; Отключение, закрытие загрузки по умолчанию.

Описание функции.

Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

Заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

M0-M9 десять групп данных

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

Извлечение быстрого хранения данных Группы M1 или M2.

На главном интерфейсе удерживайте нажатие V/↑или A/↓ более 2s, вы можете быстро извлечь ярлык группы хранения данных M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

Извлеките указанную группу данных.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.

Посылка включает в себя:

1 шт. * DPS3003 0-32 В 3A постоянное напряжение тока понижающий Программируемый Модуль питания понижающий преобразователь напряжения цветной ЖК-вольтметр

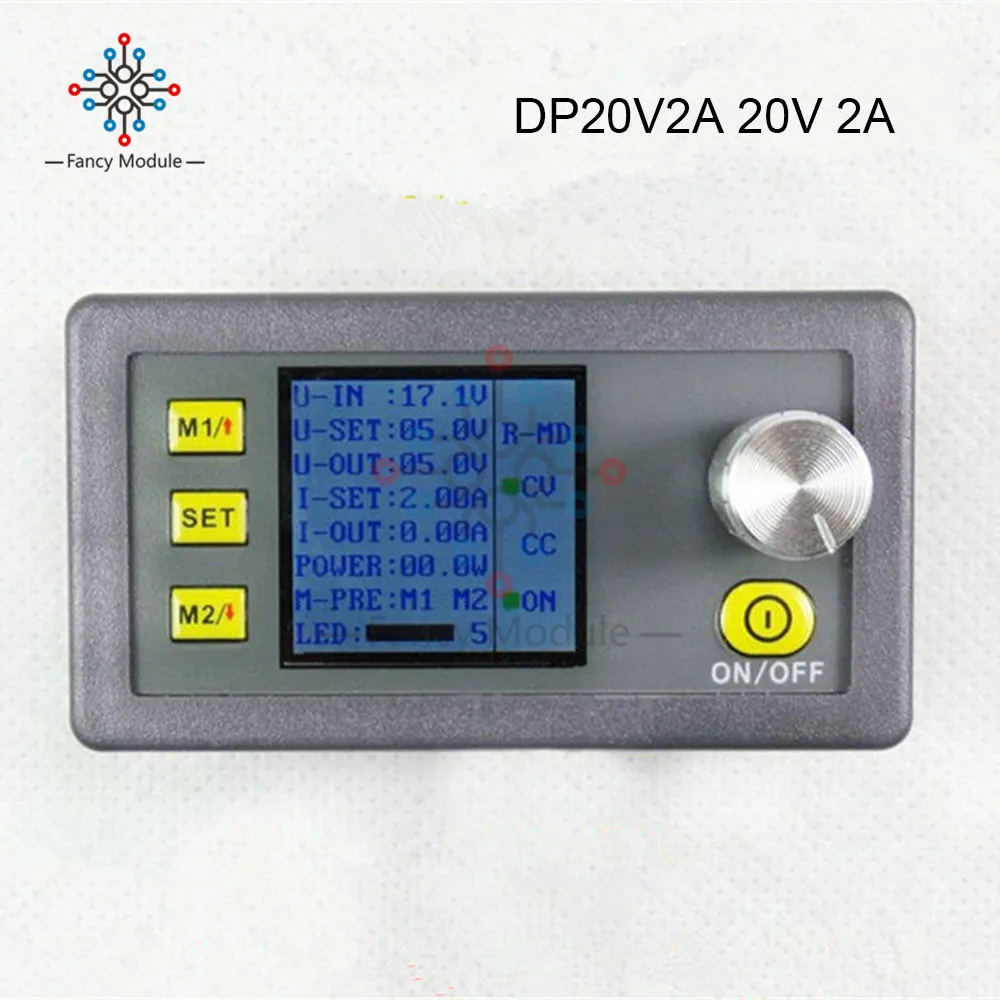

DP20V2A

Описание товара

Вес: 59 г/шт.

Размер: 79 мм * 42 мм * 26 мм (Д * Ш * В)

Открытый размер: 71 мм * 39 мм

Входной положительный: В +

Входной минус: IN-

Выходной ток: 0-2.00A

Выходная мощность: максимум 40 Вт

Выход положительный: выход +

Выход Отрицательный: выход-

Частота пульсации: около 330 кГц

Вход Диапазон напряжения: 4,5-23V(23V-ограничения самому высокому напряжению. При использовании убедитесь, что входное напряжение ниже 23 в)

Диапазон выходного напряжения: 0-20,0 в (в режиме пониженного напряжения, входное напряжение должно быть выше 3 В), кнопка управления может быстро нарисовать 2 набора данных.

Пульсация от пикового до пикового значения: 50 мВ (типичное значение)

3. Направление для использования

3,1: представление дисплея:

U-IN: входное напряжение U-SET: предустановленное напряжение

U-OUT: выходное напряжение I-SET: предустановленный ток

I-OUT: Выходная сила тока: выходная мощность

M-PRE: Быстрый светодиодный магазин: яркость фона

M1: ярлык 1 м2: ярлык магазин 2

S-MD: Настройка режима R-MD: нормальная работа

Вкл/0FF: Откройте/выключите выход модуля

3.2key функциональная Инструкция:

Набор: Настройка функций, подтверждение функций;

M1: быстрого извлечения M1 сохраненные данные/Upturning для выбора/быстрого хранения.

M2: Быстрый экстракт M2 сохраненные данные/страница вниз для выбора/быстрого хранения

ВКЛ/ВЫКЛ: выход открытого или закрытого напряжения.
