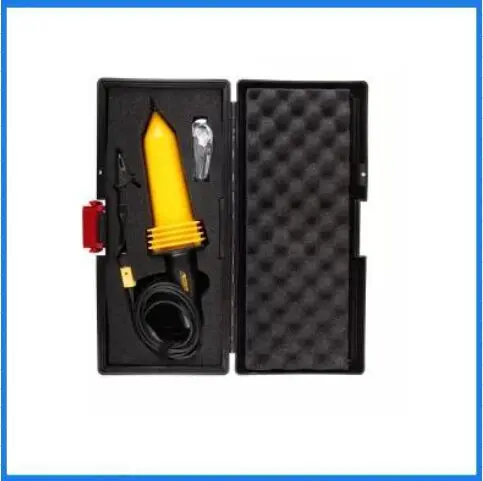

Оригинальный Rigol RP1018H высоковольтный пробник для осциллографа аксессуаров DC 150 мГц 1000:1

Описания продукта:

Регулировка компенсации:

Подключите Пробник к осциллографу и введите площадь 200 Гц на кончик щупа.

После этого Настройте управление осциллографом для отображения нескольких циклов сигнала.

Регулировка триммера, расположенной в штекере BNC, для плоской верхней части квадратной волны.

Регулировка частотной реакции пробника в соответствии с вашим осциллографом только на регулируемом баре, прикрепленном только.

Внимание:

1) Используйте функция генератора сигнала на выходе 20 Vp-p, 200 Гц квадратного сигнала.

2) непрофессионалы не регулируют отверстие 2 и отверстие 3.

3) Этот продукт уже регулирует отверстие 2 и отверстие 3. Пожалуйста, не стесняйтесь работать.

4) Используйте регулируемую панель, прикрепленную только.

5) когда измерительная частота была 40 мГц, вы должны заменить длинную землю свинцом с аллигатором клип (BP-276N-D) для получения лучшей земли и оптимального частотного ответа.

Управление меры предосторожности:

Датчик высокого напряжения RP1018H может препятствовать появлению высоковольтных тестеров от субъективности к неожиданным ударам при работе с высоким уровнем напряжения.

Перед использованием высоковольтного зонда оператор должен читать и полностью понимать правила безопасности.

Кроме того, этот высоковольтный зонд только для человека, который обучен, опытен, или иным образом квалифицированным образом распознавать опасные ситуации и обучаться в мерах безопасности, которые необходимы, чтобы избежать возможной травмы при использовании такого устройства. -7-не работают самостоятельно при работе с высоковольтными цепями.

Для вашей собственной безопасности проверьте зонды для трещин и потрепанные или сломанные провода перед каждым использованием.

Если отмечены дефекты, не используйте зонд. Руки, обувь, пол и рабочая скамья должны быть сухими.

Избегайте измерения под влажностью, влажность или другие условия окружающей среды, которые могут повлиять на безопасность ситуации измерения.

Если это возможно, всегда выключайте источник высокого напряжения перед подключением или разъединением зонда.

Корпус зонда должен быть чистым и свободным от любого проводящего загрязнения.

Зонд предназначен только для использования в помещении.

Напряжение Кривая:

RP1018H (18kV: 3 мГц/300 В: 150 мГц/100 В: 1 ГГц)

Стандартные аксессуары будут соблюдаться, если Rigol будет меняться.

Примечания:

1) не пытаться взять на землю испытательное оборудование вдали от наземного терминала. Наземное соединение имеет решающее значение для обеспечения безопасности зонда. Сбой, чтобы сделать эту связь может привести к персональному повреждению или повреждению пробника или осциллографа. Вы должны быть уверены, чтобы соединить землю, прежде чем кончик зонда вступает в контакт с высоким напряжением. И наземное соединение не должно быть удалено, пока кончик зонда не был удален из высокого напряжения источник.

2) не подключайте наземный зажим к источнику высокого напряжения или кончику зонда к земле для любого причины.

3) прежде чем превратить Высокое напряжение, убедитесь, что ни одна часть вашего тела не контактирует с устройством.

4) вспоминая, что измеренное напряжение в 1000 раза больше, чем Регулировка частотного ответа зонда к совместите ваш осциллограф только с регулировкой бар, прикрепленной только. Для 40 мГц вверх измерительное отверстие отверстия 2. для 200 кГц квадратной волны для регулировки отверстия 3. для регулировки полосы пропускания 1. для 200 Гц квадратная волна регулировки-9-вольтметр чтения.

5) отсоедините наконечник щупа от источника высокого напряжения, прежде чем снять наземный зажим.
