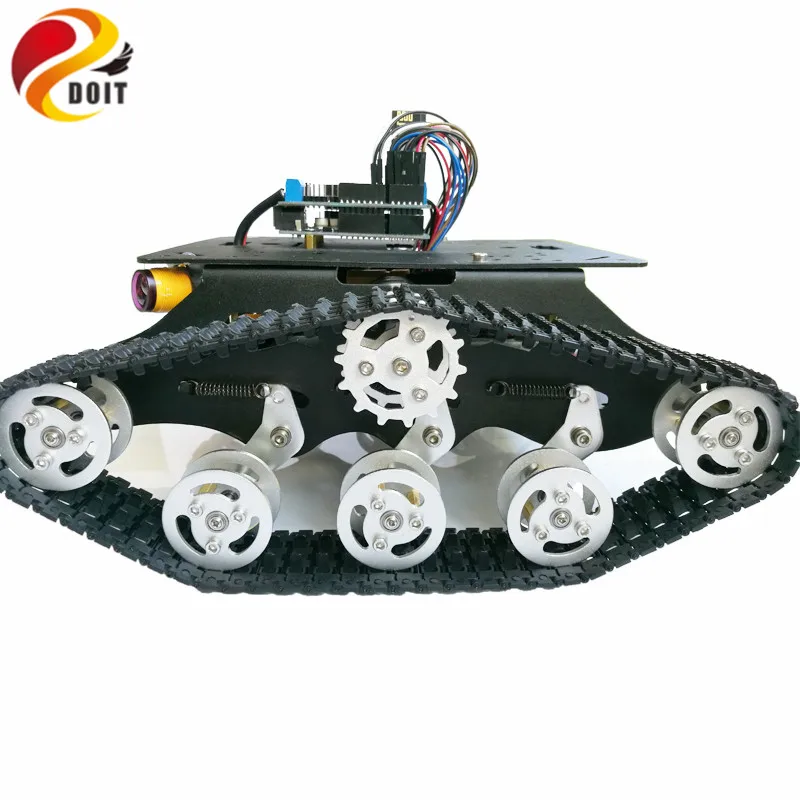

Ходовой автомобиль на гусеничном ходу DOIT TSD300 с Bluetooth/Wi Fi и дистанционным

Официальная Вики: Вики. Доит. Ам

• Этот набор для развития Arduino uno разработан на основе платы Arduino uno, вместе с 2 и 16-канал сервощитовая плата, чтобы водить танк и 4WD автомобиля. Вы можете подключить этот танк автомобиль Blutooth или WiFi. Кроме того, есть 4 инфракрасных препятствия и 2 модуля отслеживания. Вы можете подключить шасси бака для отслеживания, а также избежать препятствий с помощью управления Blutooth или управления WiFi.

• Предоставьте исходный код, приложение и руководство пользователя.

• Более подробную информацию, пожалуйста, посетите: //github.com/SmartArduino/SZDOITWiKi/wiki, чтобы загрузить исходный код и документы.

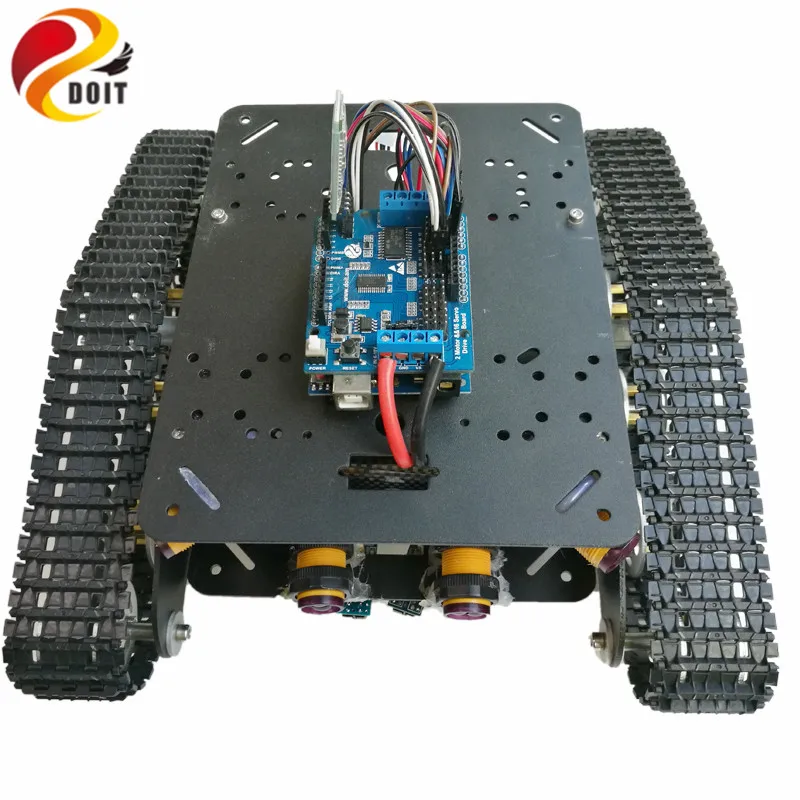

Arduino UNO комплект:

Функциональные характеристики:

• Может управлять 2 дорожным мотором и 16 дорожным сервоприводом;

• Использование Bluetooth (резервный линейный интерфейс) или Wi-Fi управления;

• Складная конструкция штепсельной вилки;

Способ подключения источника питания:

• Разбивание цепи VM и VIN, (индивидуально управляемый двигатель, 6 ~ 36 В);

• Разбиение цепи VS и VIN, (индивидуально управляемый сервопривод 6 ~ 18 В);

• Защита от короткого замыкания VM и идентификационный номер транспортного средства, и защита от короткого замыкания VS и 5V. Мотор Управления (6 ~ 18 в) и 16 дорожный 5 в сервопривод одновременно.

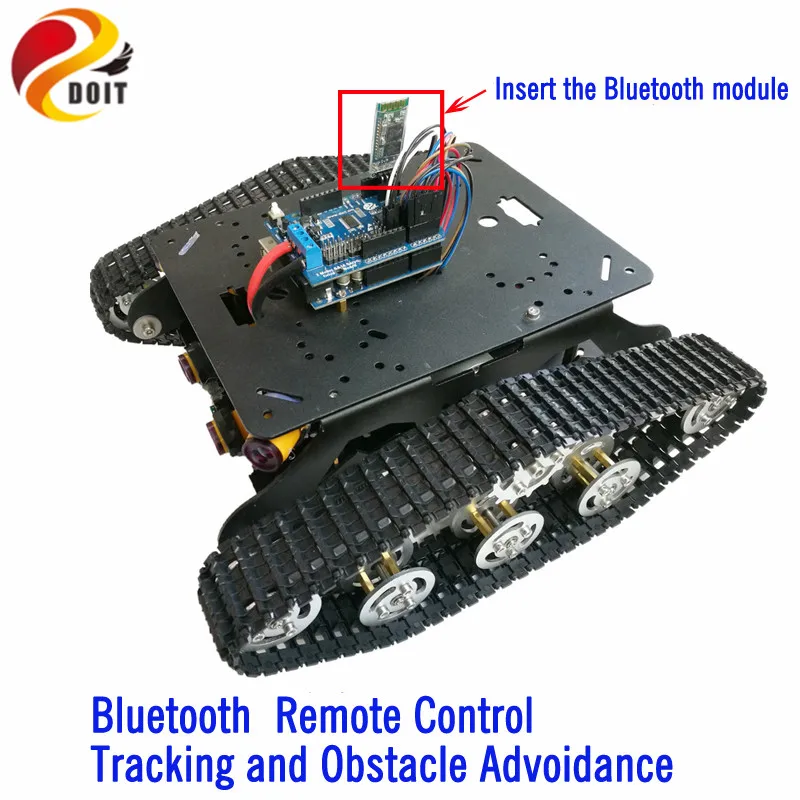

HC-06 модуль Bluetooth:

• Позволяет вашему устройству отправлять или получать TTL данные по технологии Bluetooth без подключения последовательного кабеля к компьютеру.

• Работает с любыми usb-адаптерами Bluetooth.

• Скорость передачи данных по умолчанию: 9600,8,1,n.

• Встроенная антенна.

• Покрытие до 30 футов.

• Версия Bluetooth: V2.0 + EDR

• Рабочее напряжение: 3,3 V

• Скорость передачи данных по умолчанию: 9600,8,1,n.

• Охвата сигнала: 30ft

• Размер товара: 4,3*1,6*0,7 см

• Вес изделия: 3g

• Посылка Размеры: 9*3*1 см

• Посылка Вес: 8 г

• Коммерческая серия: плата модуля Bluetooth

• С светодиодный светильник индикатора, используйте 150 мА и 3,3 В чип регулирования.

• С VCC.GND.TXD.RXD ногой для Bluetooth

• С кнопкой «Re-seach» (вкл/выкл/Пробуждение ноги для него, внешний MCU outinput «высокий уровень» может управлять модулем для повторного захвата)

• Совместим с модулем bluetooth master ".slave module" или модулем master-slave(whole).

• Вход напряжение: 3,3 ~ 6V

• Размеры: 1,55 см * 3,98 см

Примечание:

• Входного источника питания 3,3 ~ 6V, запрещает более 7V

• Нет "автоматически предотвращает питание peversing func", поэтому, пожалуйста, правильно подключите источник питания

• Мы рекомендуем установить «Bluetooth master module»

• «Состояние»-это Выходная ступня для состояния светодиодный, когда bluetooth «не подключен», выход «импульсный»; Когда bluetooth «подключен», выход «высокий уровень», мы можем определить состояние от "MCU"

• Если только плата, нет никакой «функции Bluetooth»

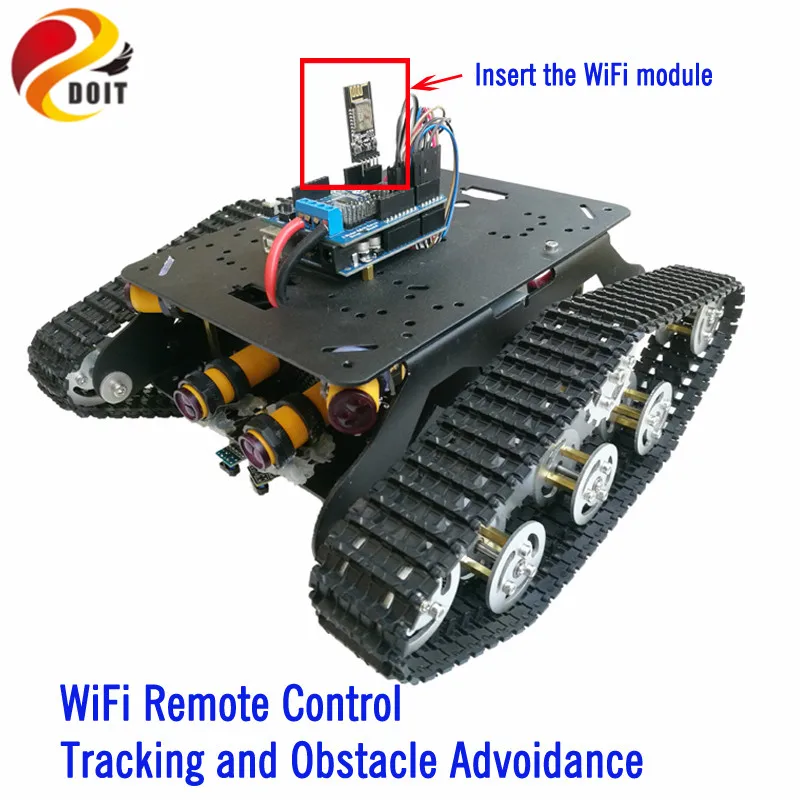

DT-06 модуль:

Информация о продукте:

• TTL-WiFi разработан и разработан на основе ESP-M2 модуля WiFi от нашей компании Shenzhen Doctors of Intelligence & Technology Co., Ltd., который извлекается TTL, EN, STATE и другими контактами. Важно, что TTL-WiFi уже встроен в серийную прозрачную прошивку передачи, запрограммированную нашей компанией (SZdoit), который может осуществить прозрачную передачу данных в облако в режиме реального времени, вместе с контролем низкого заряда, индикатором состояния. Эта плата может заменить старую проводку последовательного WiFi устройства для реализации сбора данных и управления.

• Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты, //github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---TTLtoWiFi

Продукт Особенности:

• Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

• Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

• Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

• Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

• Предоставленные Контакты: STATE, TXD, RXD,EN;

• Средний ток: 80 мА; При отправке данных, это 170мА; Но это 20 мкА в режиме глубокого сна;

• Поддержка последовательной команды;

• Поддержка перепрограммируемого, прошивка OTA обновления;

• Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi;

• Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице;

• Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

• Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

• Поддержка скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

• Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

• Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

• Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

• Поддержка разрешения DNS автоматически для удаленного адреса;

• Поддержка проверки статуса по команде;

• Предоставьте IO4, чтобы показать статус WiFi;

• Рабочая температура: -40 ℃-125 ℃;

• Применение: умный дом, беспроводное подключение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, светодиодный светильник, промышленное управление и т. Д.

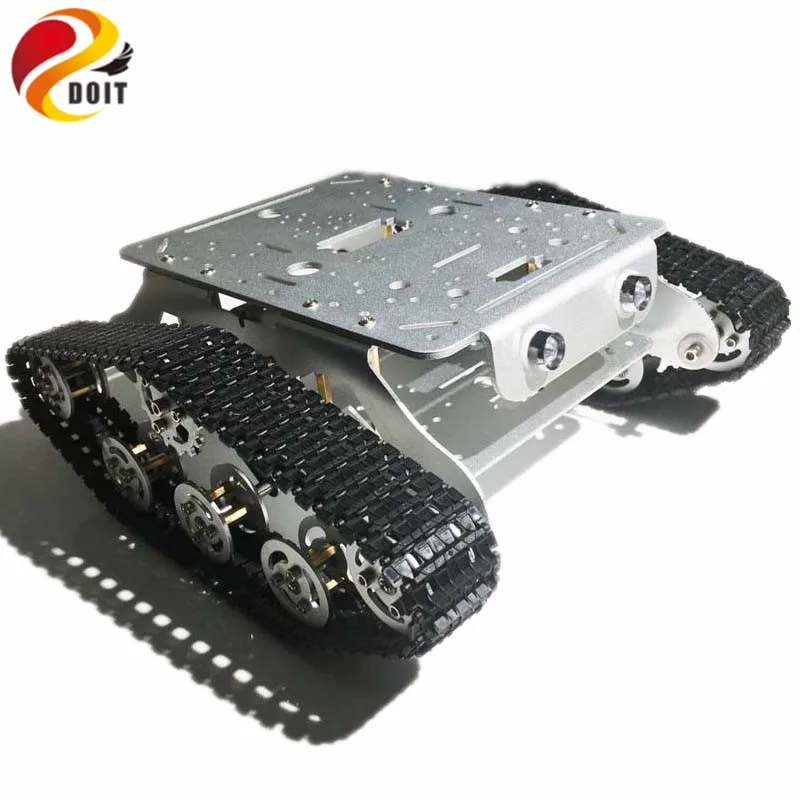

TSD300 шасси бака>

• Наименование: шасси с амортизирующим баком Caeser TSD300

• Цвет: золотистый, желтый; Серебристый; Черный

• Размер: около 290*270*100 мм (длина * ширина * высота)

• Вес: около 1,65 кг

• Расчетная нагрузка: 5 кг

Двигатель: двигатель 33GB-520, 9 В и 150 об/мин, 12 В и 320 об/мин

Параметры двигателя (двигатель 33GB-520)

• Номинальная Voltege: DC12V

• Без нагрузки ток: 100 мА

• Напряжение: 6-12 В

• Без скорости нагрузки: 170-350р/мин

• Вес: 100 г

Параметры двигателя (25 мм 9 в двигатель постоянного тока):

• Название: 25 мм мотор-редуктор

• Скорость выхода: 150 ± 10% об/мин

• No_нагрузочный ток: 200 мА (макс.)

• Сила тока: 4500mA (макс.)

• Крутящий момент стойла: 9,5 kgNaN

• Номинальная скорость: 100 ± 10% об/мин

• Номинальный крутящий момент: 3000gNaN

• Номинальный ток: 1200ма (макс.)

• Шум: 56dB

• Рабочее напряжение: 9 В

• Снаружи вал Длина: 14,5 мм

• Конец вала: 0,05-0,50 мм

• Винт Размеры: M3.0

• Допустимое отклонение диаметра. Вала фи4 мм, D3.5

• Кодировщик: 2 импульса/круг

Параметры двигателя (12 в двигатель постоянного тока):

• Напряжение: 12 В постоянного тока

• Скорость вращения: 320 об/мин

• • Сила тока: 0.55A

• Диаметр: 25 мм

• Высота (без датчика. Вал): 68 мм

• Длина вала: 9,5 мм

• Диаметр вала: 4 мм

• Вес: 180 г

• Абсолютно новый и неиспользованный

• Крутящий момент: 13 кг. См

• Максимальный эффективный точки: нагрузка 4,0 kg.cm/235 об/мин/2,5 W/0.58A

• Максимальная мощность: загрузка 7 кг. См/215 об/мин/3,1 w/0.65A

• Стойло ток: 4.8A

• TSD300 шасси бака: 1 комплект (Цвет: серебристый/черный/желтый)

• ESP8266 WiFi UNO щит: 1 шт.

• Совместимая плата Arduino: 1 шт.

• USB кабель: 1 шт.

• Инфракрасный модуль датчика препятствий: 4 шт.

• Слежения модуль: 2 шт.

• Модуль WiFi/модуль Bluetooth: 1 шт.

• Scews: несколько

Примечание: Мы отправляем товар случайным образом.Пожалуйста, оставьте сообщение, если у вас есть какие-либо потребности.Не включает аккумулятор из-за запрещения доставки.

• Для удобства доставки, бак/шасси автомобиля разобранный.
