Обзор

Core429I-это основная плата STM32 MCU, предназначенная дляSTM32F429IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

• Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.
• Бортовой 64 М бит SDRAM
• Все порты ввода/вывода доступны на контактных заголовках
• JTAG/SWD Программирование/интерфейс отладки
• 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

Что на Core429I

1. STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Инструкции по одноцикличному DSP
   • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 256 + 4kB SRAM
   • MCU интерфейсы связи:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)
     • 1 x USB HS ULPI (требуется внешняя PHY)
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит Интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. AMS1117-3.3:3,3 V регулятор напряжения
4. MIC2075:Бортовое USB устройство управления питанием
5. Мощность переключения питания,Питание от 5Vin или USB подключения
6. Выбор режима загрузки,Для настройки BOOT0 pin-код
7. Мощность индикатор
8. VBUS светодиодный
9. Кнопка сброса
10. 8 м с украшением в виде кристаллов
11. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
16. USB OTG/хост-джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
17. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
18. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

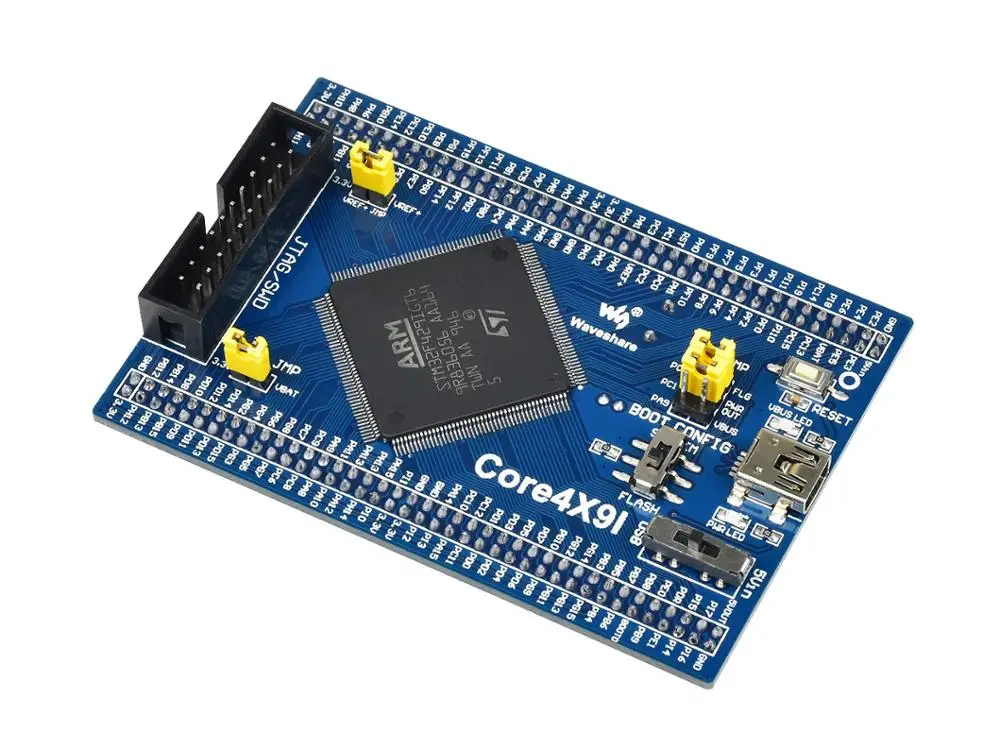

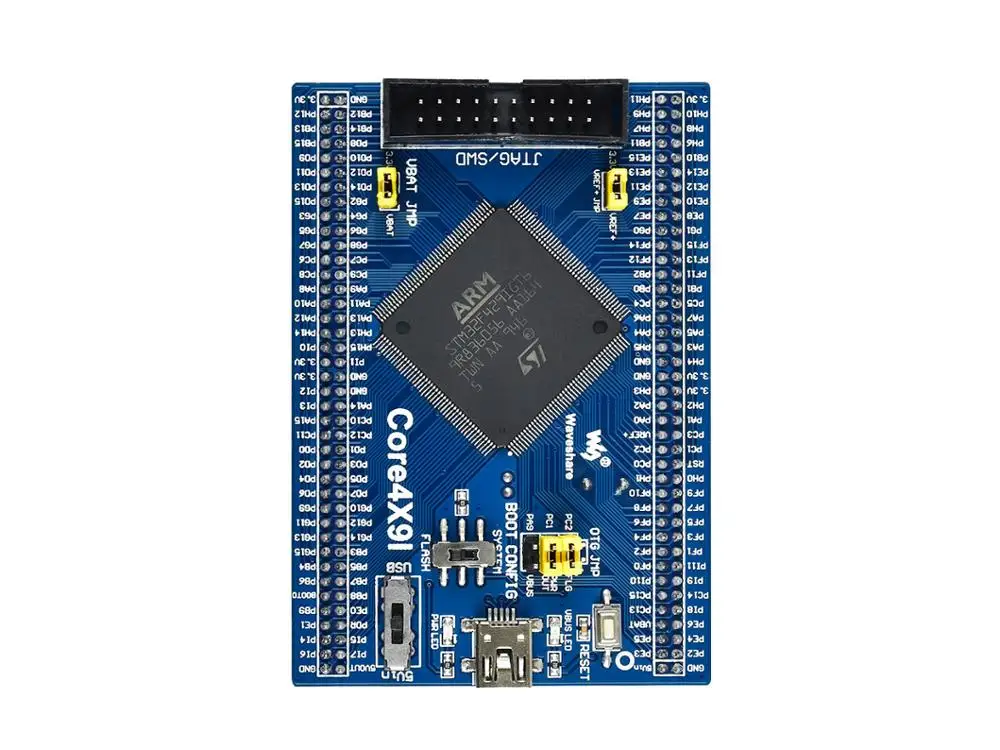

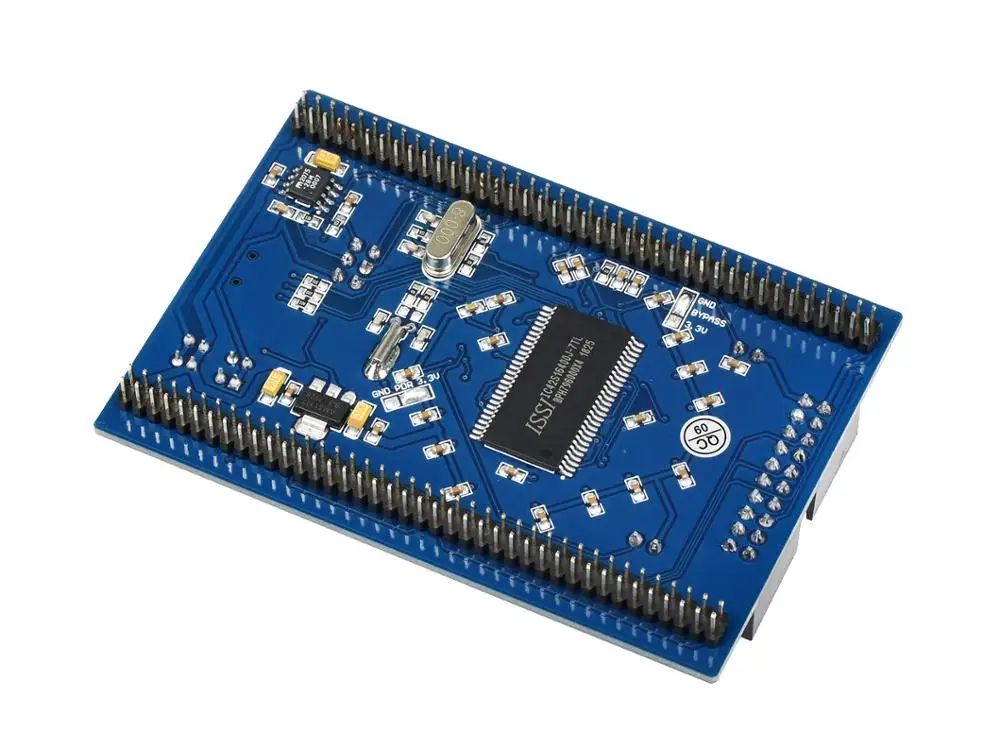

Фото

Примечание:
Материнская плата или программист/отладчик на фото не включены в цену.

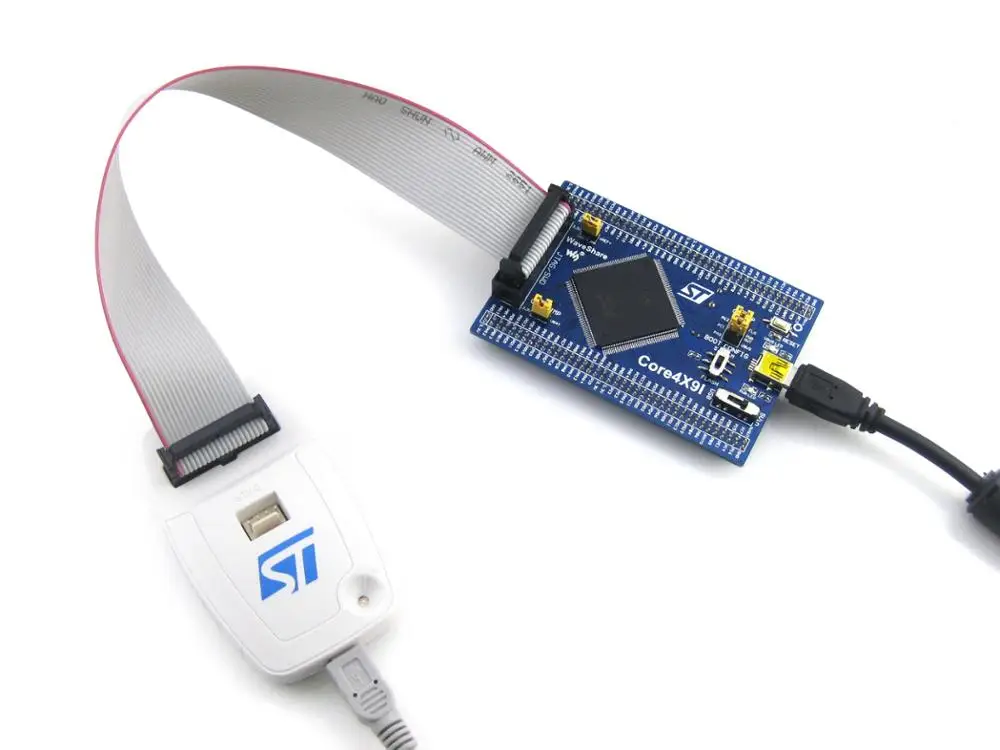

Core429I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Схема
• Демонстрационный код (примеры в C, μC/OS-II)
• STM32 разработка программного обеспечения (KEIL и т. Д.)
• STM32 datasheets
• STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Core429I

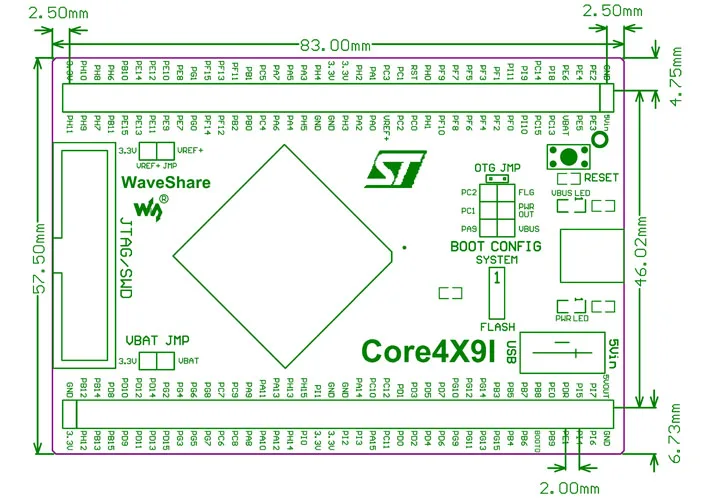

Размеры

Посылка содержание

Вес:0,105 кг

1. Core429I x 1
2. Кабель USB типа A-Mini-B x 1
3. CD-диск с программным обеспечением-1 шт.
