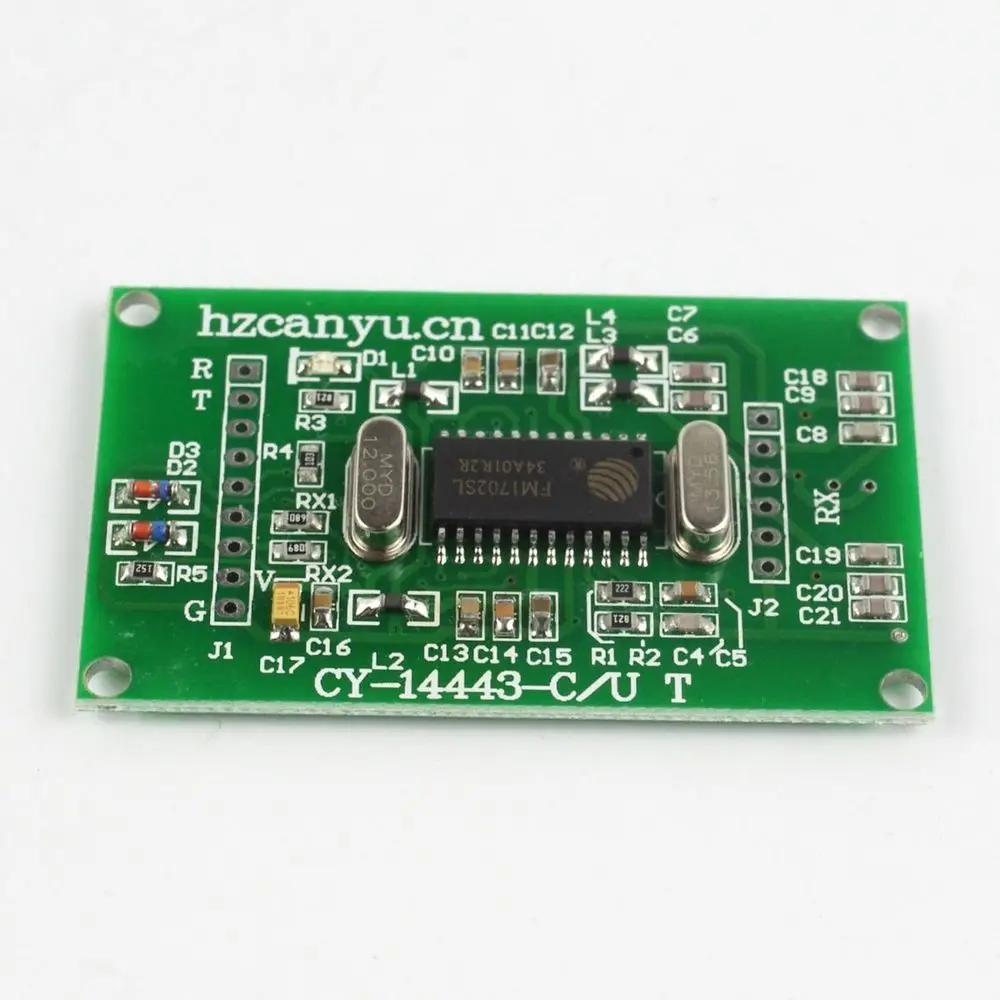

Интерфейс USB HID с антенной сторожевой модуль считывателя IC 13 56 M считыватель RFID |

Общее описание

В CY14443A серия РЧ-модуль считывателя на основе ISO14443 Стандартный Бесконтактный кард-ридер чип с использованием 0,6 микрон CMOS EEPROM процесс ISO14443 typeA поддержка протокола для торговая марка MIFARE Стандартный алгоритм шифрования. Внутри микросхемы высокоинтегрированная аналоговая модуляция и схема демодуляции, меньше всего периферических схем могут поддерживать интерфейс UART (-C), интерфейс I2C (-U), или цифровые схемы SPI interface (-P) с TTL,CMOS, два режима напряжения. Особенно подходит для применения стандартов ISO14443, воды, электричестве, счетчиков на газ, автоматов, контроля доступа, лифтов, питьевых фонтанов, телефонов и других систем выставления счетов или считывателя идентификационных систем.

У пользователей нет сложного управления базовыми радиостанциями, просто выбирая UART, интерфейс IIC или SPI, чтобы полностью отправить команды на карту

CY-14443A серии поддержка торговая марка Mifare один S50 является S70, с бесплатной доставкой ультра светильник, торговая марка Mifare Pro, FM11RF08 и другие совместимые карты. Можно установить, чтобы автоматически найти карту, чехол по умолчанию для автоматического поиска карты

CY-14443A представляет собой с низким уровнем потребеление энергии с большим числом значений напряжения Функция модули, работать от 3 до 5,5 V, что является самым низким потребеление энергии только 3ua интеграции модуль может значительно уменьшить PCB, и повышения производительности приложений, возможность применения в различных областях

1. CY-14443A серии все бортовой Встроенная антенна, внешняя антенна может быть после

Преимущества встроенной антенны: более высокий уровень интегрирования, размер небольшой, но вы можете прочесть карту, 6 см или менее базовую, без внешней антенны, чтобы удовлетворить большинство дизайнерских потребностей, И не нужно заменять цепь, можно подключать внешние антенны, улучшая возможность использования системы, значительно сокращая расходы, Кроме того, встроенная антенна считывающая головка может использоваться в качестве активной антенной.

2. УвеличениеВ 4 кбит О EEPROM, В EEPROM Байт адрес От 0x00 до 0x1FF

3. Может читать PCD, PN, SN

Продукты Особенности:

1. UART последовательный интерфейс

2. Автоматически определяет карты, близкие к области антенны, и генерирует сигнал перерыва

3. Высоко Интегрированные чипы считывателя ISO14443A, поддержка стандартного шифрования MIFARE

4. Как с TTL / CMOS напряжение режим работы, рабочее напряжение до 5,5 V;

5. Промышленного класса высокопроизводительный процессор, встроенный аппаратные средства, высокая надежность

6. Защита от помех и отличная производительность EMC

7. Простота работы базовой карты, как несколько простых команд

8. Модуль Интегрированной антенны (поставляется с антенной, дальность считывания 0-6 см)Используя внешнюю антенну, вы можете достигать примерно 10 см

Посылка список:

1 * CY14443N-C антенна One UART модуля модуль радиочастотной идентификации
