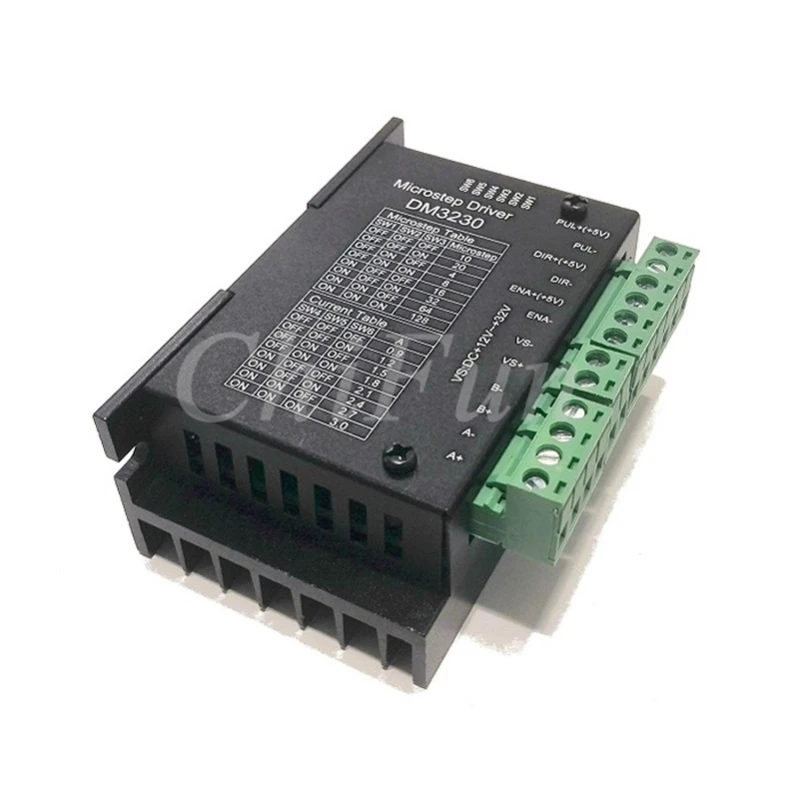

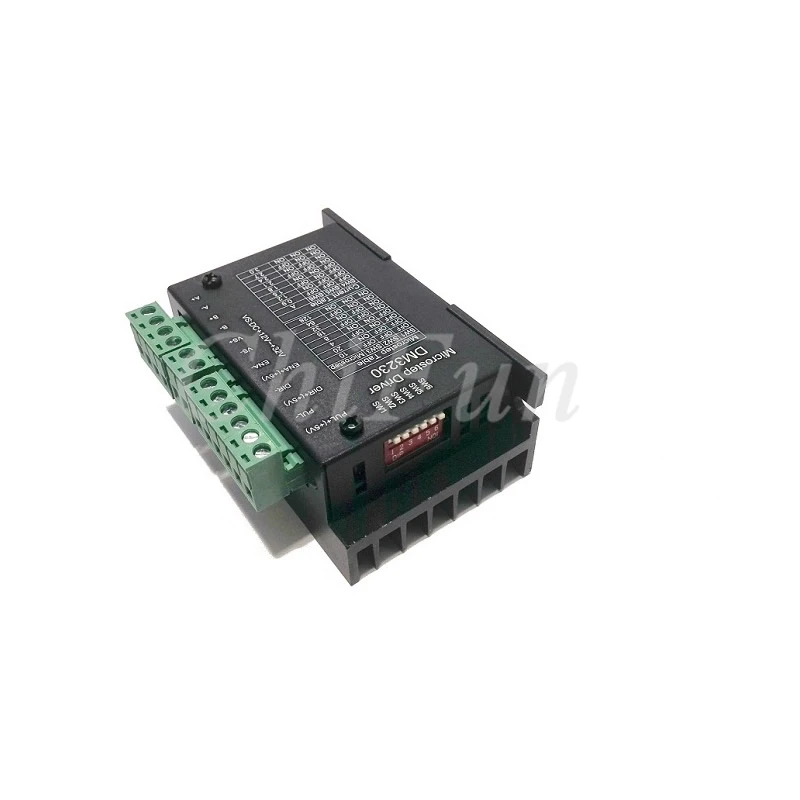

DM3230 3A цифровой 128 высокое подразделение 42/57 двухфазный Драйвер шагового

DM3230 3A цифровой 128 высокое подразделение 42/57 двухфазный Драйвер шагового

Самый ценный цифровой двухфазный Драйвер шагового двигателя

DM3230

• Подходит для шагового двигателя four2, 57, 3A/четыре/шесть проводов;
• 8 независимых силовых трубных конструкций
• Использование ARM-Cortex32 ядра DSP чип как мастер
• Усовершенствованная цифровая технология контроля тока PWM, более высокая точность расстояния, низкий уровень шума, технология управления током значительно превосходит традиционную.
• Технология синхронного выпрямления для уменьшения тепла.
• Импульсный сигнал с использованием 6n137 высокой скорости оптопары изоляции
• Ток 0,9-3 AEightРегулируемый, 0.3A увеличение
• Диапазон рабочего напряжения 12-32 В.
• 8 разделов файлов: 10, 20, 4, 16, тридцать два, Sixty-four128
• Автоматическая половина типом струи
• В автономном режиме/включить контроль
• Входной сигнал Оптрон
• Независимый блок питания, простой в использовании
• Защита от перегрева
• Защита от фаз и короткого замыкания
• Защита от перенапряжения питания диодов для телевизоров
• Независимые клеммы питания для легкой проводки

==============================================

Инструкции

Регулирование рабочего тока (текущий ток)
Используйте Переключатель dial SW4, SW5, SW6 для регулировки рабочего тока.

Ток удержания (Полуавтоматический)(Ток удержания):

В тех случаях, когда двигатель останавливается вращающийся (0,5 секунд, ни один вход ШАГ пульс), рабочий ток автоматически в два раза.

Регулировка деления (микрошаг)
Переключатель циферблата SW1, SW2, SW3 используется для регулировки режима деления двигателя, в общей сложности 8 видов режима деления:

СВЕТОДИОДНЫЙ Световой индикатор
Зеленый индикатор указывает на то, что работа нормальная:

Не удалось подключить двигатель или двигатель для открытия любой фазы;

Привод защита от перегрузки по току

Входной порт сигнала:
PUL +: импульсный сигнал + полюс
PUL-: Шаг импульсный сигнальный Полюс

DIR +: сигнал управления направлением + полюс
DIR-: сигнальный полюс управления направлением

Эна +: Включение сигнала + полюс
Эна-: Включение сигнального полюса

Будьте внимательныАвтономный сигнал включения сброса отличается от двух других сигналов, пользователь не может подключиться, а именно нет входного сигнала, позволяет драйверу войти в рабочий режим; Если входной сигнал, драйвер войдет в режим сна.

Контрольный сигнал главного компьютера может быть высоким или низким. Когда Полезная модель высока, отрицательные концы всех сигналов управления соединяются вместе как сигнальная площадка. Когда Полезная модель имеет низкую эффективность, положительные концы всех сигналов управления соединяются вместе в качестве общего конца сигнала. Теперь возьмите открытый коллектор в качестве примера, схематическая схема схемы интерфейса выглядит следующим образом:

Контрольная схема входного интерфейса1(Обычное Анодное соединение, активное низкое)

Контрольная схема входного интерфейса2(Общее катодное соединение, активный высокий)

Будьте внимательныVCCСоотношение цена/качество5 VВ тех случаях, когдаRКороткое соединение (без сопротивления серии R);

VCCСоотношение цена/качество12 VВ тех случаях, когдаRСо стороны1 K ~ 1,2 KБольше, чем1 Вт/8 ВтСопротивление;

VCCСоотношение цена/качество24 VВ тех случаях, когдаRСо стороны2,7 K ~ 3,3 KБольше, чем1 Вт/8 ВтСопротивление;

RДолжен быть подключен к сигналу контроллера.

Выход и порт питания:
VS +: подключение питания + полюс
VS-: источник питания-Полюс
А +, а-шаговый двигатель фаза А
B +, B-шаговый двигатель B фаза

Использование окружающей среды и параметров

Размер
