BGD 564 цилиндрический оправка прибор для испытаний на изгиб

BGD 564 цилиндрический оправка прибор для испытаний на изгибПредназначен для эмпирической процедуры тестирования для оценки сопротивления покрытия краски, лак или сопутствующий продукт для растрескивания и/или отрыва от металлической или пластмассовой подложки при изгибе цилиндрической оправы в стандартных условиях.

Этот инструмент соответствует ISO 1519: 2011 Paints краски и Лаки-испытание на изгиб (цилиндрическая оправка) 》 и другим относительным стандартам.

Принцип 2,0

Испытательная панель с покрытием зажимается в испытательном аппарате, а затем сгибается вокруг цилиндрической оправки. Изогнутая панель проверяется, было ли покрытие треснуто при использовании согласованного или указанного размера оправки («испытание на прохождение/сбой») или, в качестве альтернативы, определяется диаметр первого (наименьшего) оправы, над которыми покрытие трещин и/или отделяется от подложки.

Для мульти-пальто системы, каждое пальто может быть Протестировано отдельно или полная система может быть протестирована.

Как указано выше, метода, указанного может быть проведена в 2 вариантах:

1. Либо в качестве теста «pass/fail», путем проведения теста с одним указанным размером оправки, для оценки соответствия конкретному требованию;

2. Или повторяя процедуру, используя последовательно меньшие оправы, чтобы определить диаметр первого оправы, над которым покрытие трещины и/или отделяется от подложки.

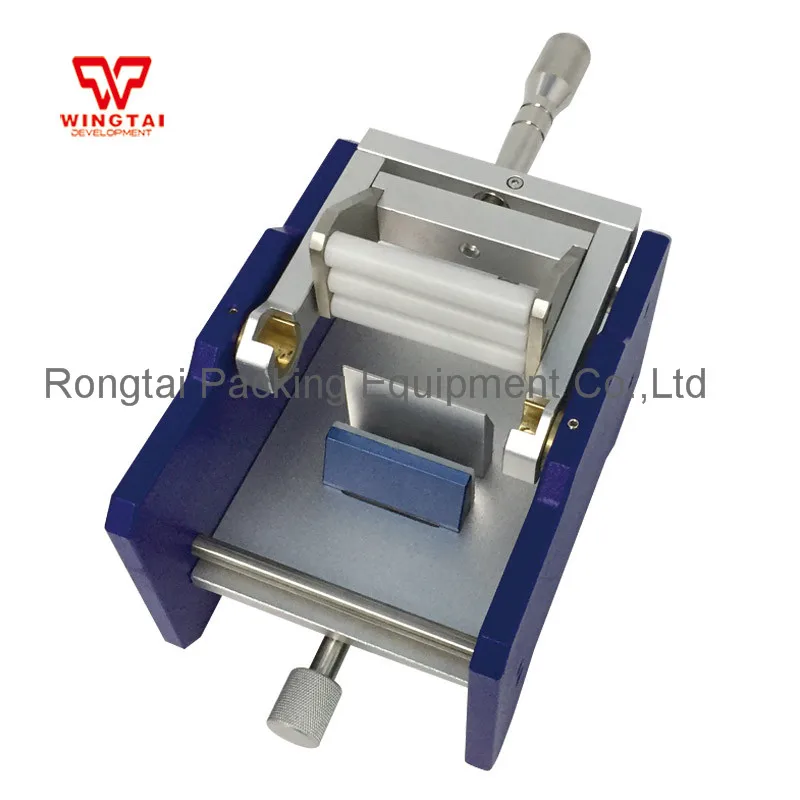

① Ручка винта: вращающаяся рукоятка винта может перемещать изгибаемый элемент около или вдали от подшипника оправки; Подъем ручки может вращаться ②изгиб части вокруг ③оправы через 180 °.

② Изгиб: изгиб состоит из трех рулонов ПВХ. Когда тест проводится,

Рулоны будут прикреплены к испытательной панели и привести панель сгибаться вдоль ③оправки, не вызывая повреждения покрытия или сдвига напряжения во время теста.

③ Оправки: диаметр оправы: 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, всего 12 шт. Оператор может выбрать подходящую оправу в соответствии со стандартом продуктов или протоколом тестирования.

④ Подшипник оправки: для поддержки ③ оправки.

⑤ Зажимной винт: вытягивание/Нажатие зажимного винта может регулировать положение Clamping зажима

Блоки; Вращающийся винт может сделать ⑥зажимные блоки закрытыми или выпускными.

Clamping зажимные блоки: зажимные блоки состоят из 2 металлических блоков (высокий и короткий), которые используются для фиксации испытательной панели.

⑦ Световой индикатор стопорный стержень: для того чтобы поддержать ②Bending шт.

Thrust упорный винт: когда ⑤зажимной винт прикрепляется с упорным винтом, вращающийся упорный винт может регулировать и в конечном итоге фиксировать панель в правильном положении (что означает, что панель вертикальная и прикасается к ③ оправке).

Техническая спецификация 4,0

◆ Диаметр оправки: 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм,

, Маленького размера, круглой формы с диаметром 32 мм; Допуск по уровню поверхности: ± 0,1 мм.

◆ Вес (без сердечника): 4,3 кг.

Процедура 5,0

5,1 подготовка

5.1.1 отбор проб

Возьмите репрезентативный образец продукта, который будет протестирован (или каждого продукта в чехол мульти-пальто системы), в соответствии с ISO 15528.

Изучите и подготовьте каждый образец для тестирования в соответствии с ISO 1513.

5.2 тестовые панели

5.2.1 подложка

Испытательные панели должны быть из стали, жести или мягкого алюминия, соответствующие требованиям ISO 1514. Пластмассовые подложки также подходят и могут использоваться в соответствии с соглашением между интересующими сторонами.

Испытательные панели должны быть плоскими и не иметь искажений, а передняя и задняя должны быть свободны от любых видимых гребней или трещин.

Тест панели должен иметь прямоугольную форму, с толщиной 1,0 мм и шириной до 45 мм-70 мм. Если вы используете пластиковых панелей согласовывается, толщиной до 4,0 ММ может быть использован.

Примечание 1: тестовые панели могут быть разрезаны по размеру после нанесения покрытия и сушки при условии отсутствия искажений. В чехол алюминиевых панелей, тем дольше сторона должна быть параллельны к направлению прокатки в процессе производства.

5.2.2 подготовка и покрытие панелей

Подготовьте каждую тестовую панель в соответствии со стандартом ISO 1514 и нанесите ее по указанному методу с тестируемым продуктом или системой.

Если испытанный продукт применяется путем чистки, отметки кисти должны быть параллельны более длинной стороне панели.

5.2.3 сушка и кондиционирование

Если нет другого соглашения, сушить/печь и возраст каждой панели с покрытием в течение указанного времени при определенных условиях. Перед тестированием оформите панели с покрытием при температуре (23 ± 2)℃ и относительной влажности (50 ± 5)% (i.e. В соответствии с ISO 3270, если не согласовано иное, на минимальный период 16 ч. Проведите процедуру тестирования как можно скорее, но в любой чехол не позднее 30 мин после снятия тест-панелей из кондиционера.

5.2.4 толщина покрытия

Определить толщину, в микрометрах, высушенного покрытия одной из процедур, указанных в ISO 2808.

5.3 условия испытаний

Если нет другого соглашения, проведите испытание при температуре (23 ± 2)℃. Измерьте и запишите относительную влажность во время теста.

5.4 теста

5.4.1Поместите тестер на плоскую и горизонтальную скамейку, где тестер можно легко управлять.Поверните винт по часовой стрелкеДля удаления изгибающего элемента из подшипника оправки;Против часовой стрелки поверните винт тягиЧтобы убедиться, что 2 части зажимных блоков могут перемещаться с зажимным винтом в определенной области.

5.4.2Выберите подходящую оправку в соответствии со стандартом продуктов или протоколом тестирования; Поместите выбранную оправку на подшипник оправки.

Примечание 2: для того, чтобы избежать оправки недеформируемым в тех случаях, когда стальные панели толщиной 1,0 мм тестируется, оправка с диаметром 10 мм или выше следует выбирать; И в тех случаях, когда алюминиевые панельные двери со толщина 1,0 мм тестируется, оправка с диаметром 5 мм или выше, должны быть выбраны.

5.4.3По часовой стрелке поверните зажимной винтДля освобождения зажимных блоков; И затемВставьте тестовую панельСверху, между изгибающей частью и оправкой, в зазор 2 зажимных блоков, с покрытием, которое будет проверено лицом от оправки.Против часовой стрелки поверните зажимной винтПлотно прижимать панель.

5.4.4СлегкаВытяните зажимной винтДо тех пор, пока панель не коснется оправки;По часовой стрелке поверните винт тягиЧтобы зафиксировать тестовую панель в вертикальном положении.

5.4.5AРучка винта вращается по часовой стрелкеПеремещать изгибающий элемент до тех пор, пока он не коснется покрытия. На данный момент панель одновременно прикасается к оправке и изгибающему элементу.

Примечание 3: процесс вращения не должен быть слишком тяжелым, чтобы предотвратить деформацию оправки, особенно когда выбирается тонкая оправка (диаметр <10 мм).

Примечание 4: кусок тонкой бумаги может быть вставлен поверх поверхности с покрытием между держателем панели и изгибающим элементом, чтобы предотвратить царапины покрытия во время работы по изгибу.

5.4.6Поднимите винтовую ручкуПри постоянной скорости через 180 ° в течение 1 с до 2 с, таким образом сгибая панель теста через 180 °.

5.4.7Осмотрите панель сразу, как указано в 5,5 проверке испытательной панели.

5.4.8Поверните винт по часовой стрелкеЧтобы отпустить изгиб; Против часовой стрелки поверните винт тяги, иПо часовой стрелке поверните зажимной винтЧтобы выпустить все соответствующие компоненты, чтобы испытательная панель была удалена из тестера.

Рукоятка винта с гибкой частью должна быть установлена на стопорный стержень в качестве подготовки к другому испытанию.

5,5 проверка испытательной панели

Осмотрите покрытие сразу же после сгибания под хорошим освещением. Используйте нормальное исправленное видение или, по договоренности, линзу с увеличением x10 и изучите покрытие для растрескивания и/или отсоединения от подложки, игнорирование поверхности покрытия менее 10 мм от края панели.

Примечание 5: следует указать, используется ли объектив, когда результат записывается, чтобы избежать неправильного сравнения с результатами, полученными с использованием различных методов наблюдения.

5,6 определение диаметра первого оправы, что приведет к поломке

Этот раздел предназначен для метода тестирования 2: «Повторяя процедуру, используя последовательно меньшие оправы, чтобы определить диаметр первого оправы, над которым покрытие трещины и/или отделяется от подложки» в принципе 2,0.

Проведите соответствующую процедуру, указанную в 5,4 и 5,5 на последовательных испытательных панелях, и используйте оправы последовательного меньшего диаметра первого оправы, с помощью которых покрытие трескается и/или отсоединяется, после подтверждения результата повторите процедуру с этим размером оправки на свежей панели. В случае выхода из строя без оправы самого маленького диаметра, запишите этот факт.

Уведомление 6,0

6,1Тестовые панели могут быть разрезаны по размеру после нанесения покрытия и сушки при условии отсутствия искажений. В чехол алюминиевых панелей, тем дольше сторона должна быть параллельны к направлению прокатки в процессе производства.

6,2Для того, чтобы избежать оправки недеформируемым в тех случаях, когда стальные панели толщиной 1,0 мм тестируется, оправка с диаметром 10 мм или выше следует выбирать; И в тех случаях, когда алюминиевые панельные двери со толщина 1,0 мм тестируется, оправка с диаметром 5 мм или выше, должны быть выбраны.

6,3Когда ручка винта поворачивается для перемещения изгибающего элемента вперед панели, процесс вращения не должен быть слишком тяжелым, чтобы предотвратить деформацию оправки, особенно когда тонкая оправка (dia. <10 мм) выбирается.

6,4Во время испытания кусок тонкой бумаги может быть вставлен поверх поверхности с покрытием между держателем панели и изгибающим элементом, чтобы предотвратить царапины покрытия во время работы по изгибу.

6,5Когда результат записывается, следует указать, используется ли объектив, чтобы избежать неправильного сравнения с результатами, полученными с использованием различных методов наблюдения.

7,0 обслуживание и послепродажное обслуживание

Мы предлагаем 1 год послепродажного обслуживания (со дня доставки) для всех наших продуктов бесплатно, и предлагает услуги по ремонту и калибровке для всей их жизни.

А.Он будет бесплатно заменен на 15 дней, если он не поврежден искусственными факторами, и мы берем на себя доставку в оба конца.

B.Любая машина, поврежденная природными факторами, которые по гарантии, пользователи должны только отправить нам машину и соответствующие компоненты, мы обеспечим ремонт, а также относительные аксессуары, затем отправьте обратно пользователю бесплатно.

C.Некоторые машины, поврежденные природным фактором или ненадлежащим использованием, которые истекли гарантию, пользователи должны осуществить доставку в оба конца, расходы на замену компонентов и ремонт.

D.Для некоторых машин, поврежденных человеком (например, сам изменяющий цепь), мы не предлагаем никакого обслуживания и поддержки.

Е.Чтобы убедиться, что машина повреждена природным фактором или человеком, пользователи должны предложить оригинальную сломанную машину и компоненты. Если нет, он будет считаться поврежденным человеком, и мы не предложим никакого обслуживания.

F.Гарантийный Сертификат: квитанция и квитанция нашей компании и квитанция о доставке с печатью нашей компании и гарантийными этикетками, которые наклеиваются на машину, оба являются гарантийным сертификатом. Если вы не предоставите какой-либо сертификат, как указано выше, пользователи не могут получить гарантийное обслуживание.

Примечание: это вызовет другие расходы, если демонтаж или ремонт машины без нашего разрешения!
