Цифровой Драйвер шагового двигателя Leadshine DM442 основанный на конструкции DSP

Цифровой Драйвер шагового двигателя Leadshine DM442 основанный на конструкции DSP

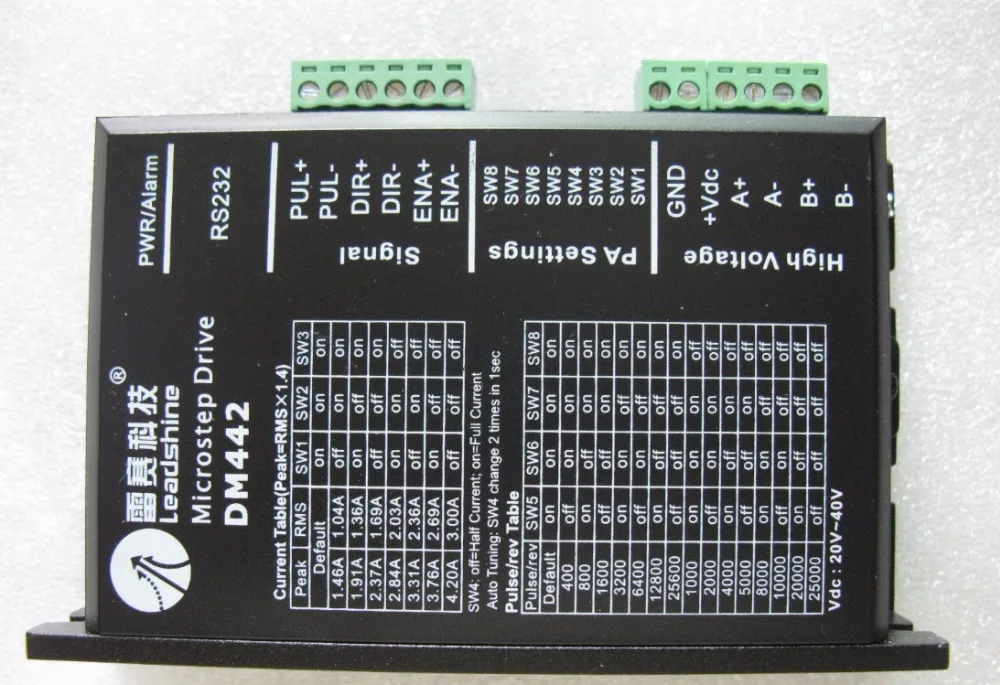

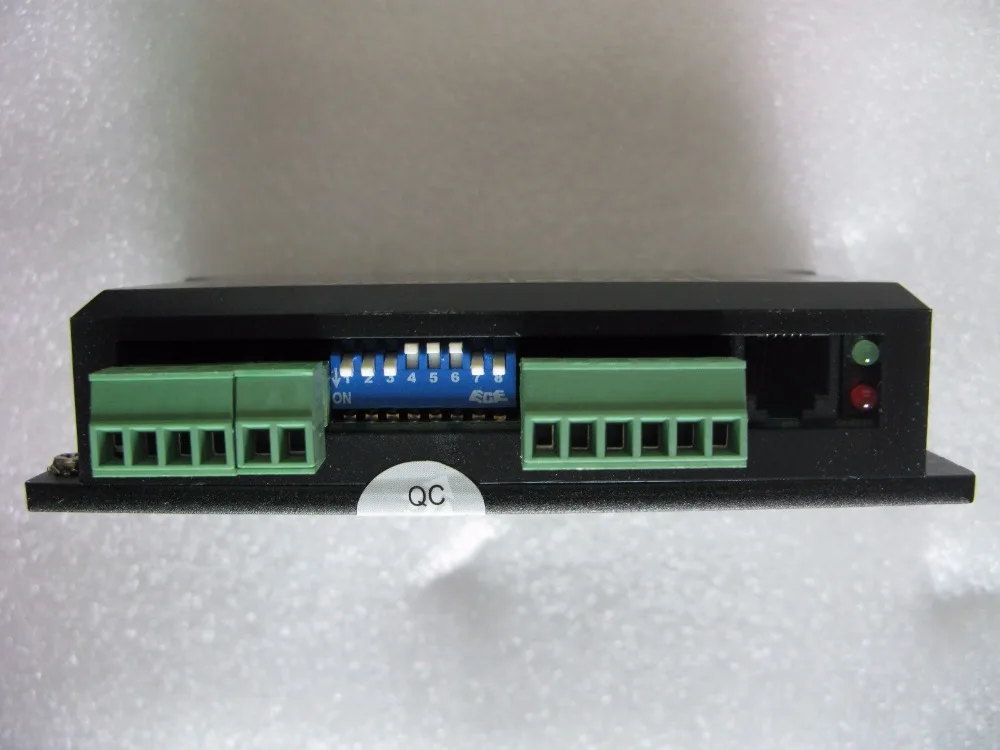

Драйвер шагового двигателя Leadshine DM442

Особенности

• Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
• Автотест двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными двигателями
• Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
• Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
• Напряжение питания до + 40 В постоянного тока
• Выходной ток программируемый, от 0.5A до 4.2A
• Частота импульсного ввода до 200 кГц
• TTL совместимый и оптически изолированный вход
• Автоматическое снижение холостого тока (скорость уменьшения может быть настроена по)
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения, перегрузки по току, фазовых ошибок

Посылка включает в себя:

1 шаговый привод DM442

Введение:

DM442 является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. DM442-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM442 идеальным решением для приложений, которые требуют низкой скорости гладкости.

По сравнению с DM432C DM442 может выводить больше тока. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики.

Область применения:

Подходит для широкого спектра шаговых двигателей, от NEMA Размер оправы от 17 до 34. Он может быть использован в различных видах машин, таких как лазерные резаки, лазерные маркеры, таблицы высокой точности X-Y, маркировочные машины и так далее. Благодаря своим уникальным функциям DM442 является идеальным решением для приложений, требующих как низкоскоростной гладкости, так и высокой скорости исполнения.

Ликвидация тепла

-Надежная рабочая температура привода должна быть <70 градусов Цельсия (158 °F), а рабочая температура двигателя должна быть <80 градусов Цельсия (176 °F);

-Рекомендуется использовать автоматический режим холостого тока, а именно ток автоматически уменьшается до 60% при остановке двигателя, чтобы уменьшить нагрев привода и нагрев двигателя;

-Рекомендуется установить привод вертикально, чтобы максимально увеличить площадь теплоотвода. При необходимости используйте метод принудительного охлаждения для охлаждения системы.

Выбор блока питания

DM442 может соответствовать среднему и малому размеру шагового двигателя (от NEMA Размер рамки 14 до 34), сделанные Leadshine или других производителей моторов по всему миру. Для достижения хорошей производительности вождения важно правильно выбрать напряжение питания и выходной ток. Вообще говоря, напряжение питания определяет высокую скорость работы двигателя, в то время как выходной ток определяет Выходной крутящий момент управляемого двигателя (особенно на более низкой скорости). Более высокое напряжение питания позволит достичь более высокой скорости двигателя по цене большего шума и нагрева. Если требуется низкая скорость движения, лучше использовать меньшее напряжение питания для снижения уровня шума, нагрева и повышения надежности.

Регулируемый или нерегулируемый источник питания

Для питания привода могут использоваться как регулируемые, так и нерегулируемые источники питания. Однако нерегулируемые источники питания предпочтительны из-за их способности выдерживать скачок тока. Если регулируемые источники питания (например, большинство коммутационных устройств) действительно используются, важно иметь большую выходную мощность тока, чтобы избежать проблем, таких как токовый зажим, например, использование питания 4A для работы с двигателем 3A. С другой стороны, если используется нерегулируемый источник питания, можно использовать источник питания более низкого номинального тока, чем у двигателя (обычно 50%-70% от тока двигателя). Причина в том, что привод черпает ток из конденсатора источника питания нерегулируемого источника питания только во время длительности PWM цикла, но не во время выключения. Таким образом, средний ток, выводимый из источника питания, значительно меньше, чем ток двигателя. Например, два 3а мотора могут быть хорошо поставлены одним источником питания класса 4A.

Размеры установки
