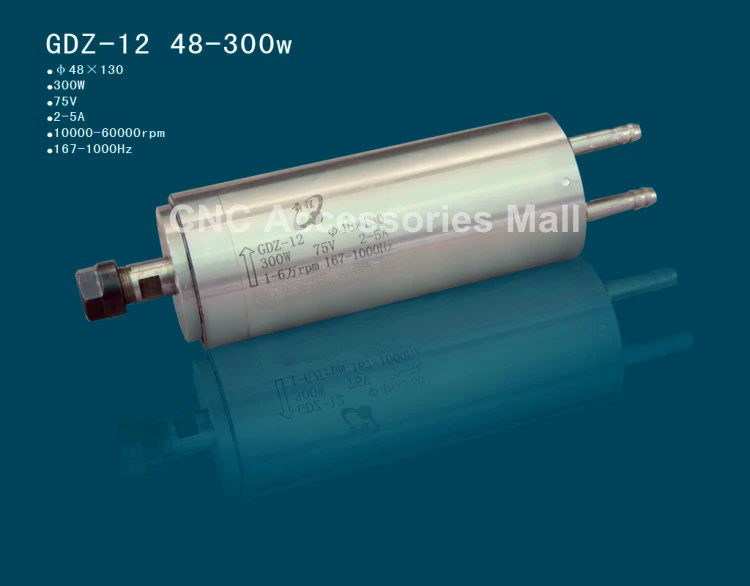

Высокоскоростной мотор шпинделя ER8 300 Вт 10000-60000 об/мин водяное охлаждение 1000 Гц 48

Модель шпинделя

GDZ-12

Размер

48 мм * 130 мм

Скорость

10000-60000 об/мин

Номинальная мощность

300 Вт

Напряжение

AC75V

Ток

2-5а

Частота

160-1000 Гц

Подшипники

C136101JN, C136018JN

Цанга

ER8 (Цанга отправляется случайным образом бесплатно)

Тип охлаждения

Водяное охлаждение

Смазка

Смазка

Подключение штекера:

Подключите контакты 1234, 1-U, 2-V, 3-W, 4-GND или не подключайте. Если 123 неправильно подключен, двигатель начнет реверсировать. Можно заменить любые два провода.

1

Электрический шпиндель должен сочетаться с преобразователем частоты. Выбор преобразователя частоты должен соответствовать мощности, напряжению, Току, частоте и другим параметрам электрического шпинделя. При использовании электрического шпинделя необходимо сначала установить эталонную частоту инвертора. Опорная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Преобразование опорной частоты инвертора заводские настройки по умолчанию 50 гц. Если Базовая частота инвертора не установлена до использования шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием поверните мотор шпинделя рукой и убедитесь, что он может вращаться плавно.

3

Во время использования необходимо сначала подключить к мотору шпинделя трубы для охлаждения воды, водопроводные трубы для обеспечения безопасности. Расход воды не менее 5 л/мин

4

Если электрический шпиндель необходимо заменить новым подшипником,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Мотор шпинделя должен быть полностью очищен, катушку статора снимать не нужно.

Неисправность

Причина

Решение

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте вилку и соединительный кабель

3. Кабель не подключен

4. Сгорела обмотка статора

Изменение статора

Через несколько секунд после запуска шпиндель перестанет работать

1. Вход воды

Сушильный статор

2. Повреждение изоляции провода, вызванное высокой температурой

Изменение статора

3. Отсутствие фазовой работы из-за защиты от перегрузки по току

Проверьте соединение кабеля шпинделя

4. Время запуска слишком короткое

Увеличенное время ускорения

Моторный дым или оболочка для волос

1. Выходное напряжение инвертора, частота не соответствует двигателю шпинделя

Проверьте настройку инвертора

2. Частота инвертора установлена неправильно

Сброс частоты инвертора

3. Засорение воздуховода

Проверьте воздуховод

Ослабление гайки при запуске

Ошибка направления вращения

Измените вращение в соответствии с инструкцией на шпинделе

Шум и вибрация

1. Поврежденный подшипник

Сменные подшипники

2. Точность повреждений деталей влияет на динамический баланс

Проверка динамического баланса

3. Большой разбег шпинделя

Сменный шпиндель

Ослабление гайки при остановке

Время простоя слишком короткое

Длительное замедление
