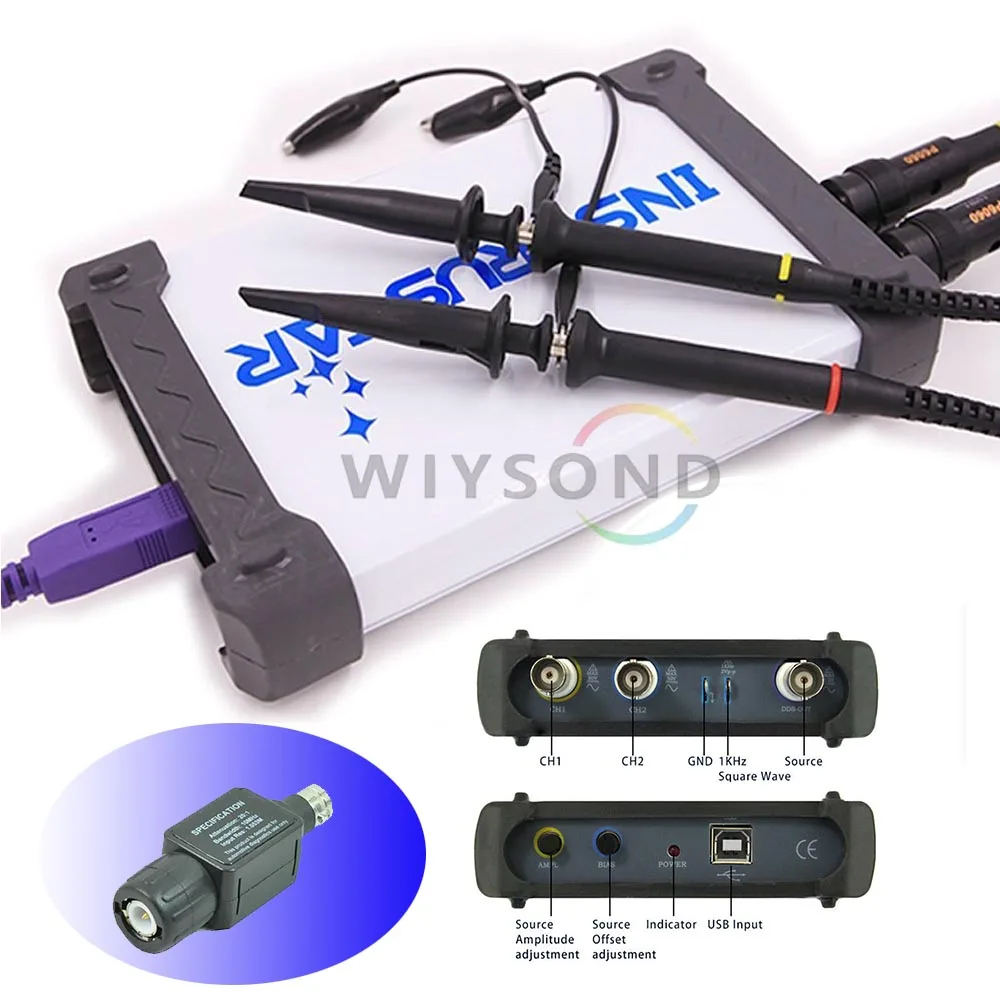

O092 ISDS210B 4 в 1 двухканальный ПК USB портативный цифровой осциллограф + анализатор

Цифровой осциллограф

Анализаторы спектра

DDS

Развертка

ISDS210B

√

√

√

√

Цифровой осциллограф

Каналы

2

Импеданс

1 МОм 25 ПФ

Муфта

AC/DC

Вертикальное разрешение

8 бит

Диапазон усиления

-16В ~ 16В(Зонд X1)

-160 В ~ 160 в(Зонд X10)

Вертикальная точность

± 3%

Диапазон Timebase

1ns-20s

Защита входа

Диод,50Vpk

Автосет

Да(От 10 Гц до 40 МГц)

Режим триггера

Авто、Нормальный и сигнал

Тип триггера

Нет、Подъем края、Падающий край、

Подъем или падающий край

Уровень Запуска

Да

Источник триггера

CH1, CH2

Размер буфера

256 Кб/ч

Полоса пропускания

40 МГц

Макс образец

100 мс/с

Вертикальный режим

CH1, CH2, добавить, Саб, муль

Режим отображения

Х、Y-TX-Y

Измерения

Да

Экономия волн

Osc (частный)、Excel и Bmp

Анализаторы спектра

Каналы

2

Полоса пропускания

40 МГц

Алгоритм

БПФ (18 окон)、Корреляция、Спектр мощности

Точки БПФ

8-1048576/CHN

БПФМерка

Гармоника(1-7)、SNR、Синад、Эноб、THD、SFDR

Обработка фильтра

Фильтр FIR поддерживает произвольный диапазон методов выборки частоты, а также прямоугольные, Бартлетт, треугольные, козиновые, хэннинг, Бартлетт, Хамминг, блэкмен, блэкмен-Харрис, Туки, нутталл, флаттоп, богман, парзен, ланцзос, Кайзер, гауссанд дельф_чебышев, дизайн оконного метода.

Поддержка фильтров IIR «Butterworth», «Chebyshev I», «Chebyshev II», «эллиптический» тип конструкции фильтра

DDS (только ISDS210B)

Волна

Синус, квадрат (рабочий Круг переменный),Треугольники,Вверх пилозуб, вниз пилозуб

Амплитуда

≥ 9Vp-p (без нагрузки)

Импеданс

200Ω ± 10%

Офсет

± 2,5 в

Диапазон частот

1 Гц ~ 20 МГц (синус), 1 Гц ~ 2 МГц (другие)

Разрешение частоты

1 Гц

Стабильность частоты

± 1 × 10-3

Точность частоты

± 5 × 10-3

Линейность треугольной волны

≥ 98% (1 Гц ~ 10 кГц)

Искажение синусоиды

≤ 0.8% (1 кГц)

Время роста/падения квадратной волны

≤ 100нс

Квадратная волна рабочий Круг

1% ~ 99%

Развертка

Диапазон развертки

Fs Fe

Диапазон времени развертки

0,1 ~ 10 s

Амплитуда

0,5 ВП-п ~ 10Vp-p

Развертка (только ISDS210B)

Стиль развертки

Линейная развертка、Бревенчатая щетка

Линейный диапазон развертки

1 Гц-20 МГц, шаг мин 1 Гц

Диапазон подметки журнала

1 Гц-10 МГц, 1,10,100 .... логарифмический шаг
