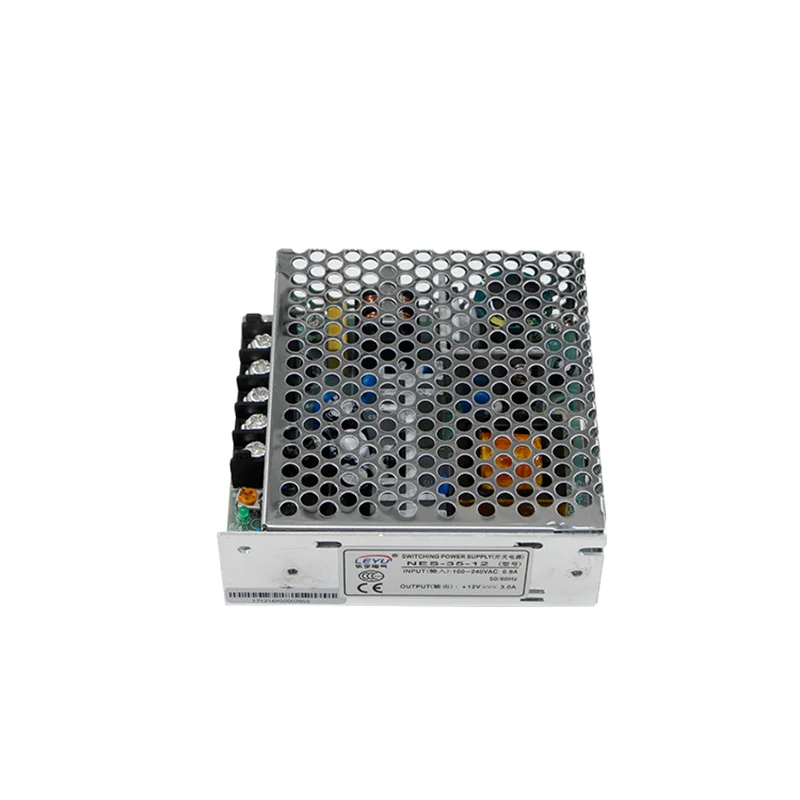

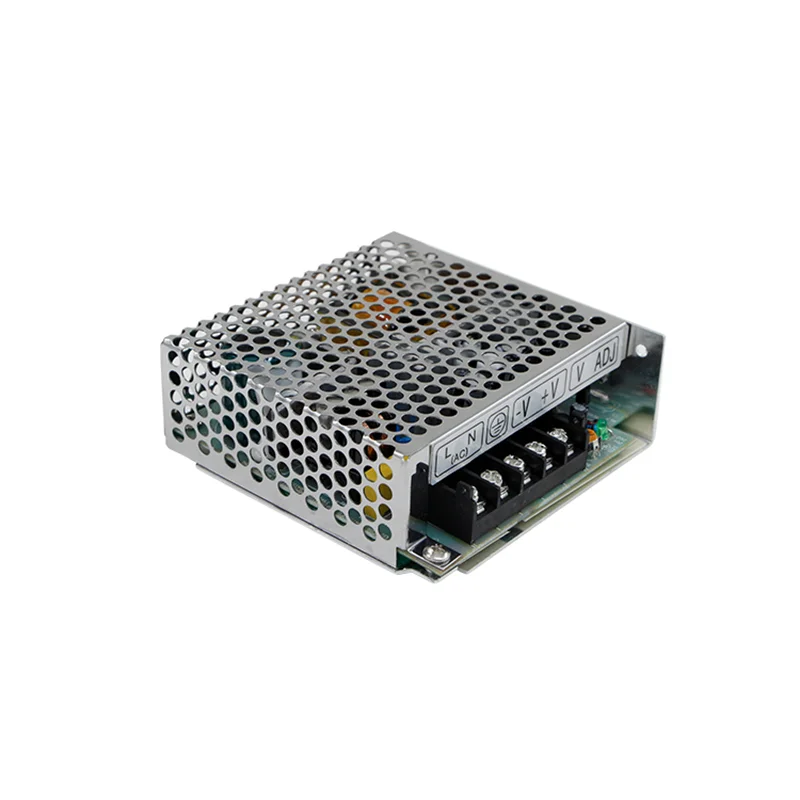

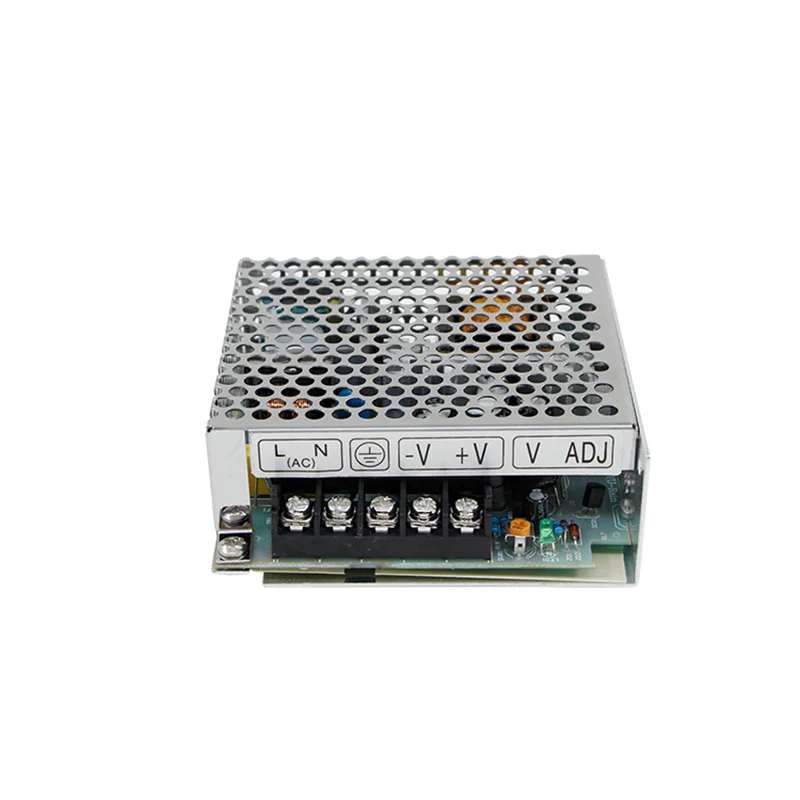

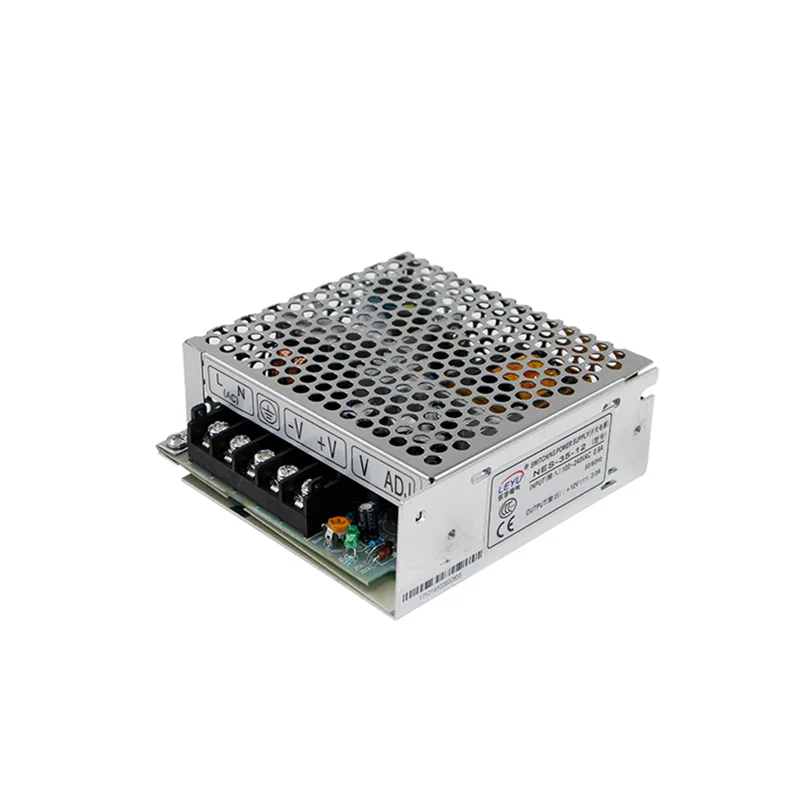

Высокое качество Европа индивидуальный SMPS NES-35-13.8 35 Вт 13 8 В 2.5a импульсный источник

Спецификация

Выход

Модель

NES-35-5

NES-35-12

NES-35-13.8

NES-35-24

NES-35-48

Напряжение постоянного тока

5 В

12 В

13,8 В

24 В

48 В

Номинальный ток

7А

3а

2,5 А

1,5 А

0,8 a

Диапазон тока

0 ~ 7A

0 ~ 3A

0 ~ 2,5 А

0 ~ 1,5 А

0 ~ 0,8 a

Номинальная мощность

35 Вт

36 Вт

34,5 Вт

36 Вт

38,4 Вт

Пульсация и шум

80 мвп-п

120 мвп-п

150 МВП-п

200мвп-п

240 МВП-п

Индикатор напряжения Диапазон

4,75 ~ 5,5 В

10,8 ~ 13,2 В

13,5 ~ 16,5 в

21,6 ~ 26,4 в

43,2 ~ 52,8 в

Допуск напряжения

± 2.0%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, время подъема

500 мс, 30 мс/230VAC 1200 мс, 30 мс/115VAC при полной нагрузке

Время ожидания

50 мс/230 В переменного тока 10 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

85 ~ 264VAC 120 ~ 370VDC

Диапазон частот

47 ~ 63 Гц

Эффективность

78%

81%

83%

85%

86%

Переменный ток

0,75 A/115VAC 0,5 A/230VAC

Пусковой ток

Холодный старт 45 А

Ток утечки

<2 мА/240 В переменного тока

Защита

Перегрузка

110 ~ 150% номинальной выходной мощности

Тип защиты: режим Иккинг, восстанавливается автоматически после удаления состояния неисправности

Перенапряжение

5,75 ~ 6,75 в

13,8 ~ 16,2 в

17,25 ~ 20,25 в

27,6 ~ 32,4 В

55,2 ~ 64,8 в

Тип защиты: выключение напряжения o/p, повторное включение для восстановления

Окружающая среда

Рабочая температура.

-20 ~ + 60 градусов (см. «кривая снижения»)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения., Влажность

-40 ~ + 85 градусов, 10 ~ 95% RH

Температура. Коэффициент

± 0.03%/град (0 ~ 45 град)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждый по осям X, Y, Z

Безопасность и ЭМС

Стандарты безопасности

UL60950-1, CB(IEC60950-1), одобрено CCC GB4943

Выдерживаемое Напряжение

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC

Изоляционное сопротивление

I/P-O/P, I/P-FG, O/P-FG:100M Ом/500VDC / 25deg / 70% RH

ЭМС-эмиссия

Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3

ЭМС иммунитет

Соответствие требованиям EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, EN61000-6-1, уровень светильник кой промышленности, критерии А

Другие

Размеры

99*97*36 мм (Д * Ш * В)

Вес

0,36 кг

Упаковка

45 шт./17,2 кг/0,93 кубов

Примечание

1. Все параметры, не указанные специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 град.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12-дюймовой витой пары-провода, оканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.

3. Допуск: включает в себя допуск установки, линейное регулирование и регулирование нагрузки.

4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке.

5. Регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.

6. Блок питания считается компонентом, который будет установлен в конечное оборудование. Окончательное оборудование необходимо повторно подтвердить, что оно все еще соответствует директивам EMC.
