100 Вт 0 1 кВт ER8 60000 об/мин прецизионный высокоскоростной шпиндель мотор с

Бренд

HANQI

Шпинделя модель

GDZ-11

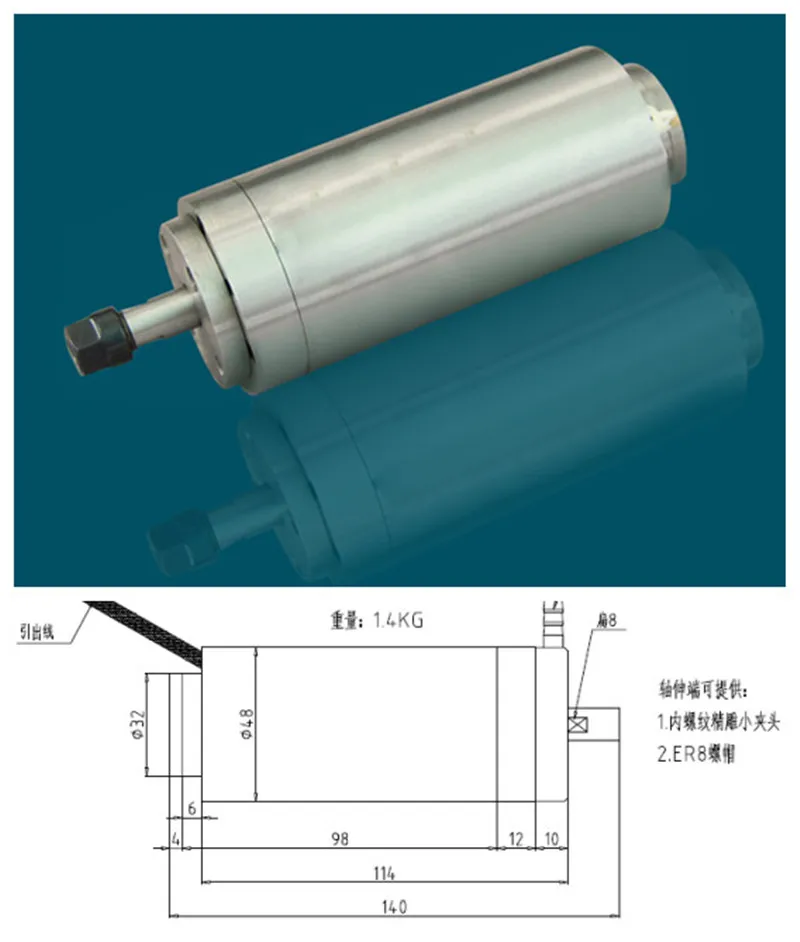

Измерение

48 мм * 120 мм

Скорость

10000-60000 об/мин

Номинальная Мощность

100W

Напряжение

AC36V

В настоящее время

0,6-1.5A

Частота

160-1000 Гц

Подшипники

C136018JK,C136100JK

Цанга

ER8 (случайный отправка Коллет как бесплатно)

Охлаждение Тип

Природа охлаждения

Смазывать

Смазка

Штепсельного соединения:

Подключите 1234 pin, 1-U, 2-V, 3-W, 4-GND или не подключен. Если 123 не подключен правильно, двигатель повернет назад. Обмен любой из двух проводов может быть ок.

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Примечание: В связи с шпинделя должны сначала Установите benchmark частота инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлен до того, как мотор шпинделя используется, мотор шпинделя может быть сожжены.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

В случае, если Электрический шпиндель должен быть заменен на новый, подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выходной и Настройка тока инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Изменить статор

Через несколько секунд после запуска, шпиндель останавливается

1. Вход воды

Сушки статора

2. Высокая температура вызванные повреждения изоляции провода

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте кабель подключения и мотор шпинделя

4. Время запуска слишком короткий

Расширенный времени разгона

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки тока инвертора

2. Частота инвертора установлена неправильно

Сбросить частота инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка ослабляется при запуске

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрации

1. Поврежденный подшипник

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка ослабляется при остановке

Слишком короткое время простоя

Длительное время замедления
