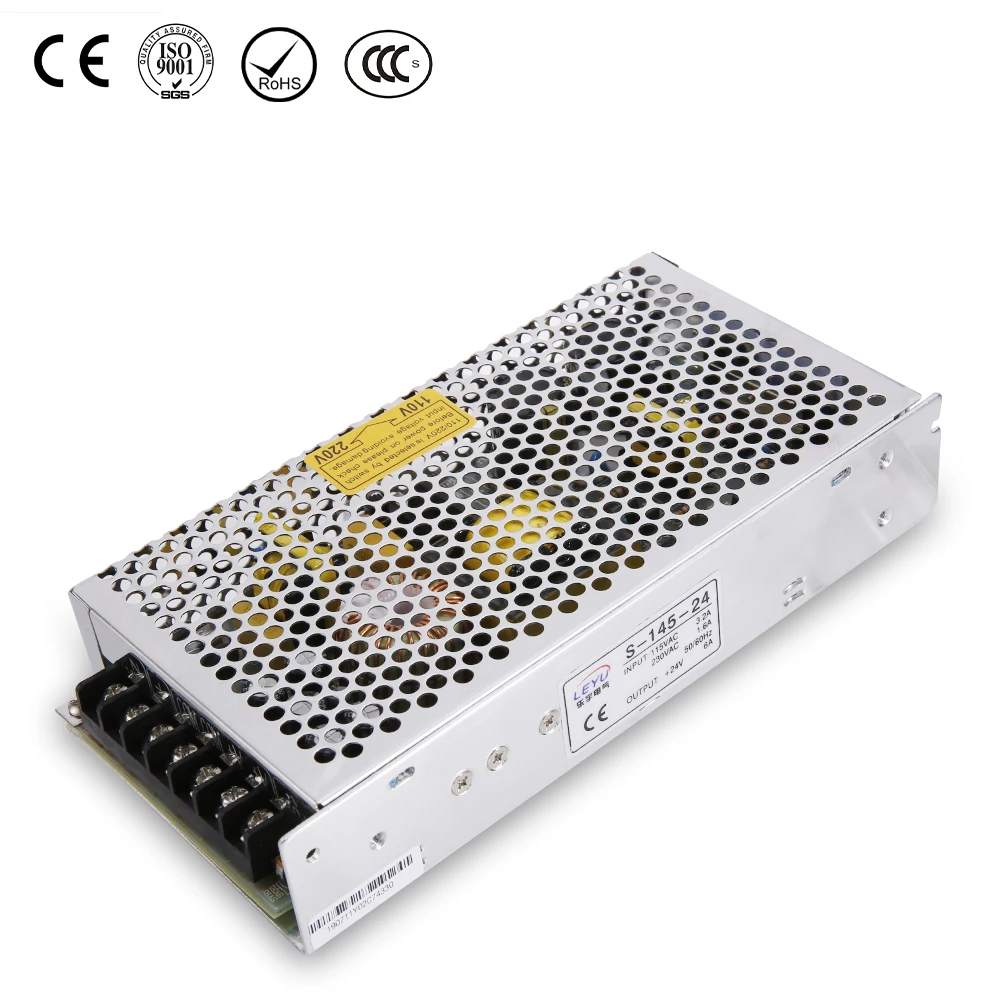

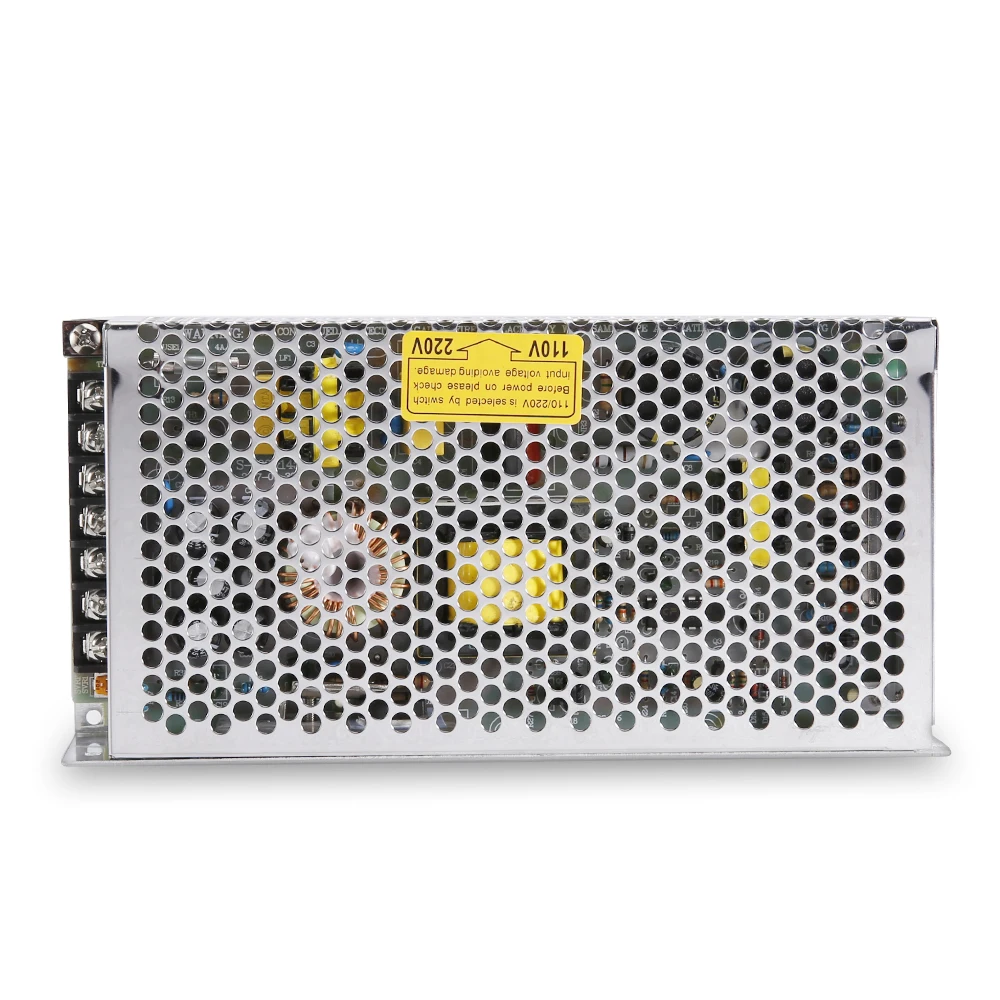

Заводская розетка высоконадежный импульсный источник питания 150 Вт 24 В

Технические характеристики

Вход

Диапазон напряжения

88 ~ 132 В переменного тока/176 ~ 264VAC47 ~ 63 Гц

Ток переменного тока

3.2A/115 V 1.6A/ 230 V

Эффективность

78%(SKS-145-5); 80.5%(SKS-145-7.5); 80.5%(SKS-145-12); 81%(SKS-145-15); 83.5%(SKS-145-24);

Пусковой ток

Холодный старт 35A/230VAC

Ток утечки

<3,5 мА/240VAC

Защита

Перегрузка

135% ~ 165%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Перенапряжение

115% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Окружающая среда

Рабочая температура. Влажность

От-10 до + 60;20% ~ 90% относительной влажности

Температура хранения. Влажность

-20 ~ + 85;10% ~ 95% относительной влажности

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей

Безопасность

Выдерживает напряжение

I/P-O/P: 1,5 KVACI/P-FG: 1,5 KVACO/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Стандарт

Стандарт безопасности

Дизайн относится к UL1012

Стандарт EMC

Дизайн относится к EN55022,IEC801-2,3,4

Другие

Вес

0,71 кг

Упаковка

30 шт/22,5 кг/1,22 куб. См

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 температуре окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 ″витой пары-провод прекращен с 0.1μ и 47μ
Параллельный конденсатор.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки

Выход

Модель

S-145-5

S-145-7.5

S-145-12

S-145-15

S-145-24

Напряжение постоянного тока

5 В

7,5 V

12 В

15 в

24 В

Допуск напряжения

± 2%

± 1%

± 1%

± 1%

± 1%

Номинальный ток

25А

18А

12А

9.6A

6А

Диапазон тока

0-25A

0-18A

0-12A

0-9.6A

0-6A

Номинальная мощность

125 Вт

135 Вт

144 Вт

144 Вт

144 Вт

Пульсация и шум

100 mVp-p

120 mVp-p

120 mVp-p

120 mVp-p

150 mVp-p

Диапазон регулировки постоянного тока

± 10%

-20%;+ 10%

-12%;+ 10%

-12%;+ 10%

-12%;+ 16%

Настройка, подъем, время удержания

100 мс, 50 мс, 20 мс при полной нагрузке
